非同步DCDC工作在哪种模式，取决于拓扑和输出功率，输入电压和输出电压的大小。

1，什么是DCM断续工作模式，CCM连续工作模式？

首先，反激开关电源的工作模式有三种，连续模式，临界模式，断续模式。

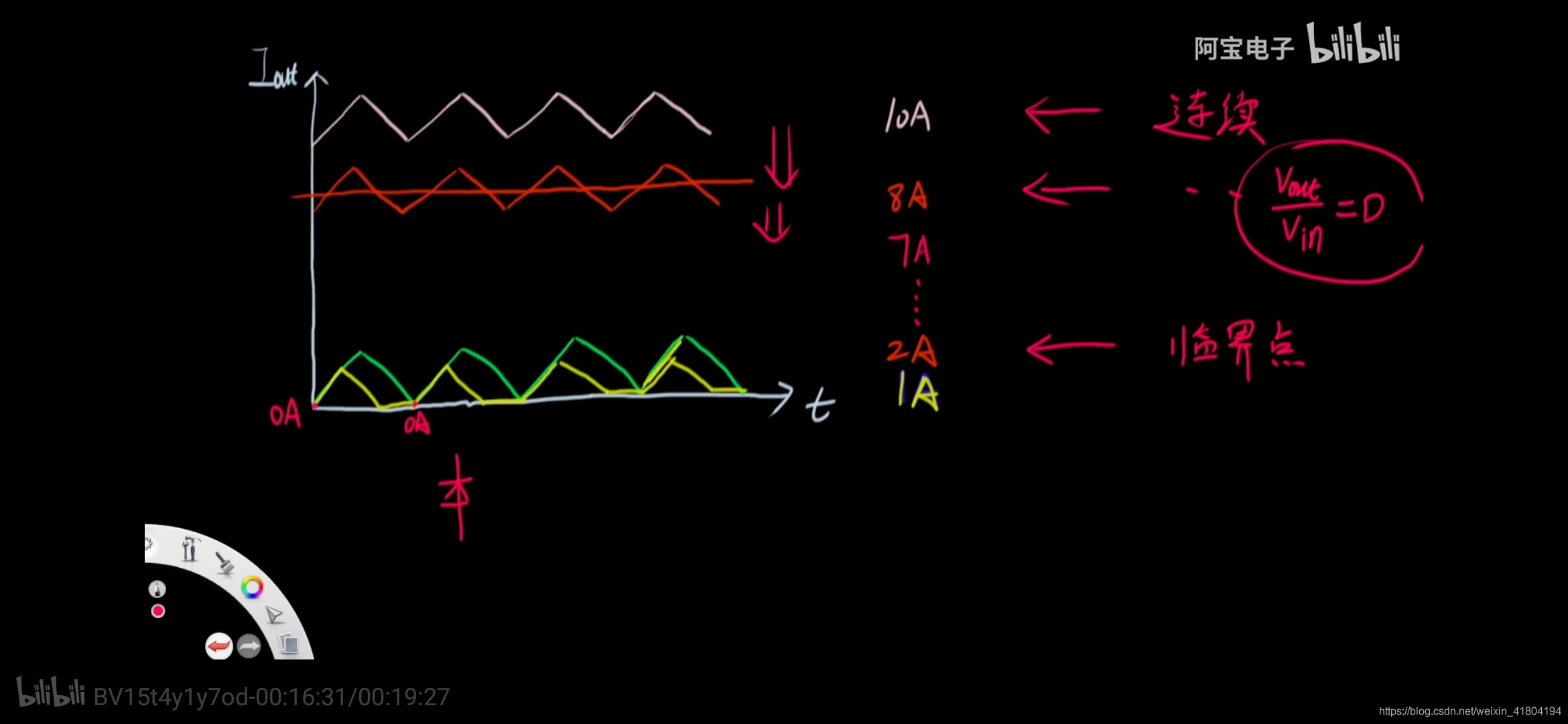

如图为输出电流的波形图。由U=L（di/dt）得到di=（U/L）dt；输入电压U和电感都是定值，所以电流的三角形式（在某一固定输入电压情况下）斜度是固定的，但是随着负载变小，因为输出电压不变，输出电流就如上图，往下偏。但是在负载比较小，即我们的小功率电源，*它的电流就降到0A以下了，此时的工作电路就会出现问题（什么问题？），为了避免这种问题，就只能在电流达到0A时，断开输出电路的MOS，（使剩余的能量不再输出，电流就停留在0A，直至剩余能量震荡消耗完后，再继续下一个周期。这就是小功率采用断续模式的原因，也说明，断续模式是效率不高的。这种认识是错的，没有剩余能量，电流降到0，能量就放完了，就会一直为0，这里也不是刻意关断MOS的，而是本身电流为0，就正常停止了，不会反向，不要简单的认为上面的图中，电流降到0以下，而0以下是存在的，要灵活的思考，并不是需要0以下的部分，我的有效电流才较小，而是0以上的部分的有效值较小就可以了）。

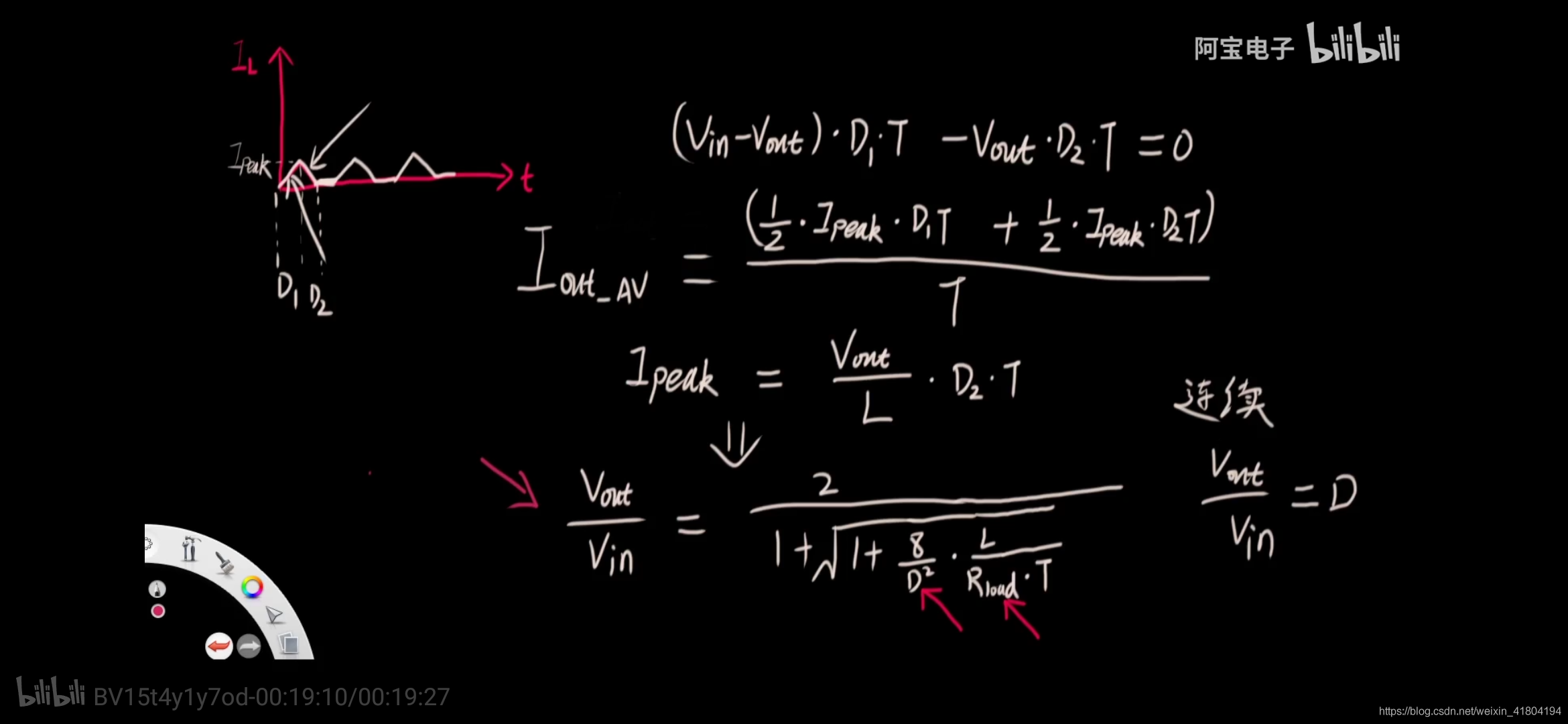

连续模式下，输出电压与输入电压关系才是Vout=DVin；断续模式下并不止与占空比D有关，还与负载有关，这一点之前的认识是错误的，而且我们的电源都是小功率，断续模式，所以，输入输出电压的关系是上面图所示的关系式！

断续模式，其实就是在负载小，电流小，小到电流会降到0，并且还维持一段时间0电流，才满足较小的负载电流的这种工作状况。这种工作状态就是断续模式，其实可以说是一种工作情况，而之所以说成模式，是因为，当负载比较小时，我们把工作状态按照断续的工作情况来设计，最后在这种负载下，自然就工作在断续的情况下了。但其实，在这种小负载下，依然可以通过设计来将其工作在连续模式下（两者的差别在于电流的斜率，而电流的斜率与电感L，输入电压U有关，输入电压是一定的，所以设计L的大小，就直接决定会工作在什么模式下）。

断续，连续是在一些负载的情况下，当负载变得较大时，断续模式也会变成连续模式，而正常负载都是连续模式的电源，在负载较小时，也可能会变成断续模式，这两种模式不是死的。

还有一种临界模式，就是刚好到0，就开始导通上升了。

断续模式（DCM）与连续模式（CCM)是开关电源最常用的两种工作模式。当初级开关管导通前，初级绕组还存在能量，不完全传递到次级，这种情况就叫连续模式。若初级绕组能量完全传递到次级，则为断续模式。那两种工作模式各有什么优缺点呢？

连续模式（CCM）

1、优点

初级峰值电流相对较小，但会叠加较大的直流成分，需要增加气隙以防止变压器饱和；占空比跟输出的电流大小无关，故适合于负载电流变化较大的场合；对次级输出的电容要求相对较低，有利于降低电容的容量与体积。

2、缺点

次级整流二极管存在反向恢复的问题，从而引起发热与EMI问题；反馈补偿复杂，存在右半面零点的问题；需要较大的磁芯与较多的初级匝数。

断续模式（DCM）

1、优点

因为初级开关管开通前，次级整流二极管就已经关闭，所以不存在反向恢复的问题；反馈补偿容易，不存在右半面零点的问题，所以负载电流突变引起的瞬态响应更快，动态好，过冲也不会太高。

2、缺点
