优化后的PCB如何进行二次仿真

本文介绍了在PCB优化后如何利用PowerDC进行二次仿真。在第一次压降仿真不通过的情况下,通过增加铜皮宽度改善压降,然后在相同工作空间中载入修改后的PCB布局进行仿真。PowerDC作为电热协同仿真工具,能进行DC电压降、电流密度分布等分析,并提供自动优化功能,确保设备供电稳定,降低风险,广泛应用于低电压、高电流电路板。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

优化后的PCB如何进行二次仿真

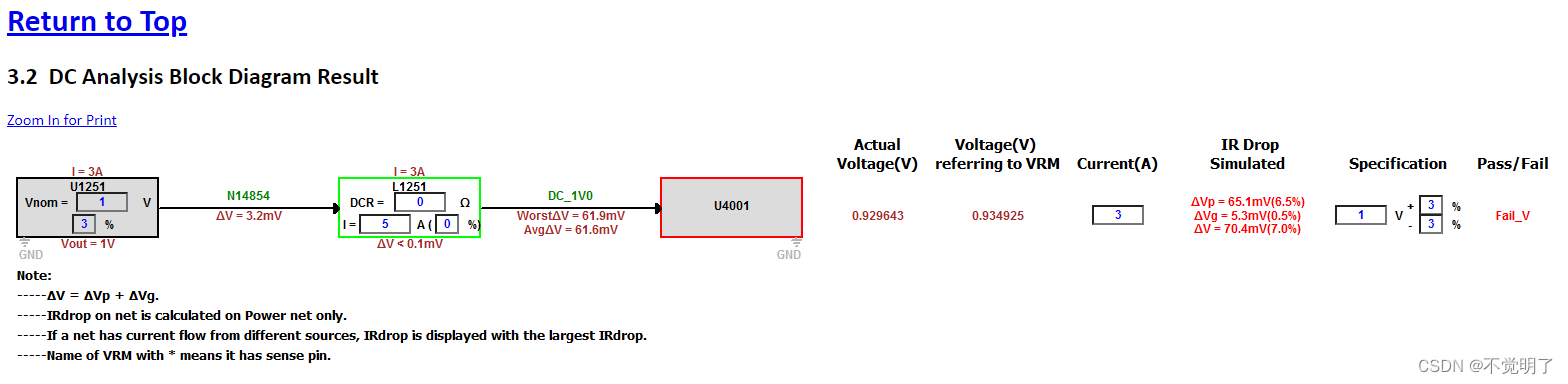

PCB在完成第一次压降仿真之后,如果仿真不通过的话,如下图

第一次仿真完成后,要点击保存好WorkSpace

这个时候需要进行PCB优化,可以看到最主要的压降来源是电感到负载的路径掉了很多的Margin,这时候考虑将路径的铜皮加宽来弥补,我们直接增加一层

将修改好的PCB文件放在第一次DC仿真的相同路径文件夹里面,名字是1.brd
