四层PCB高速信号布线优化策略

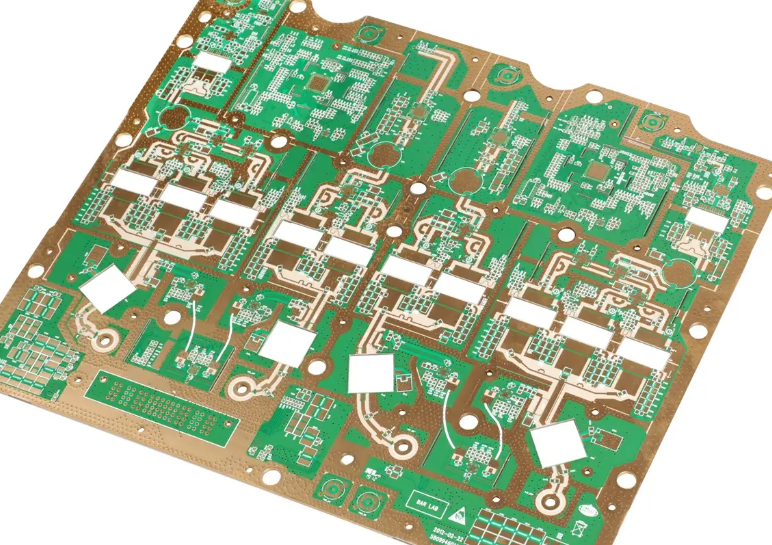

随着5G通信、人工智能及物联网技术的快速发展，高速信号在四层PCB设计中的稳定性成为决定电子产品性能的关键因素。本文以DDR、USB等典型高速信号为例，结合捷配PCB的技术经验，深入解析四层板的阻抗匹配、差分对布局与等长走线策略，助力工程师实现高可靠性与低噪声的高速电路设计。

一、高速信号阻抗控制的核心原则

1. 阻抗匹配的底层逻辑

高速信号在传输过程中，阻抗不匹配会导致信号反射、过冲和振铃现象，影响信号完整性。四层PCB的阻抗控制需从以下维度优化：

- 传输线设计：根据信号类型选择单端或差分走线。例如，USB差分对线宽10mil、线距6mil，地线与信号线间距6mil，可确保特性阻抗稳定在90Ω±10%。

- 层叠结构优化：推荐采用“信号-地-电源-信号”层叠方案，通过相邻的地平面与电源平面形成低阻抗回路，减少电磁干扰（EMI）。

- 材料选择：高频基材（如Rogers 4350B）可降低介电损耗（Df＜0.002），适用于25Gbps以上信号传输；普通FR-4基材则适合10Gbps以下场景。

二、差分对布局与抗干扰设计

1. 差分信号布线规则

差分对布局需兼顾信号对称性与抗干扰能力：

- 等宽等距：USB差分对线宽10mil、线距6mil，LVDS差分对线宽7mil、线距6mil，确保阻抗一致性。

- 长度匹配：差分对内部长度误差需＜5mil，避免相位差导致的共模噪声。

- 屏蔽与隔离：在差分对两侧布置地孔阵列（间距≤100mil），并采用“包地”设计，减少相邻信号的串扰。

2. 敏感信号保护策略

- 时钟信号处理：晶振下方放置接地焊盘，走线长度＜500mil，且远离电源模块和天线区域。

- 电源去耦优化：在DDR芯片电源引脚附近放置0.1μF高频陶瓷电容，抑制高频噪声。

三、等长走线与时序同步技术

1. 等长走线设计要点

高速信号（如DDR数据线）需严格遵循等长规则：

- 蛇形绕线补偿：通过蛇形走线调节长度，单次绕线间距≥3倍线宽，避免信号反射。

- 拓扑结构优化：DDR信号采用“T型”或“Fly-by”拓扑，分支长度差异＜10%，确保信号同步。

2. 时序控制的工程实践

- 时序裕量计算：利用仿真工具（如HyperLynx）验证信号建立/保持时间，预留10%裕量。

- 过孔优化：高速信号换层时，在过孔周围添加地孔（间距≤200mil），减少阻抗突变。

四、设计验证与生产优化

1. 仿真与测试验证

- TDR测试：使用时间域反射计测量实际阻抗，偏差需＜±7%。

- 眼图分析：通过眼图验证USB 3.0信号的眼高/眼宽是否符合协议标准。

2. DFM可制造性设计

- 线宽/线距限制：批量生产推荐6mil线宽、8mil线距，BGA区域采用泪滴焊盘减少应力。

- 拼板优化：V-cut避开高速信号区，防止机械应力导致微裂纹。
