[blender日常一点点] 管道生成

blender的尽头就是电脑爆炸！

管道还是模型建立中比较常用的，无论是人物也好、建筑也好，基本都会用到。今天记录一下生成管道的几种方法。

一、旋绕

没错，还是旋绕。

生成一个具有双数线的面(不覆盖，如圆柱、立方体)，在编辑模式下，将模型的原点和游标点放在和这个面平行的地方，使用旋绕 + 挤出，就可以实现一个管道。

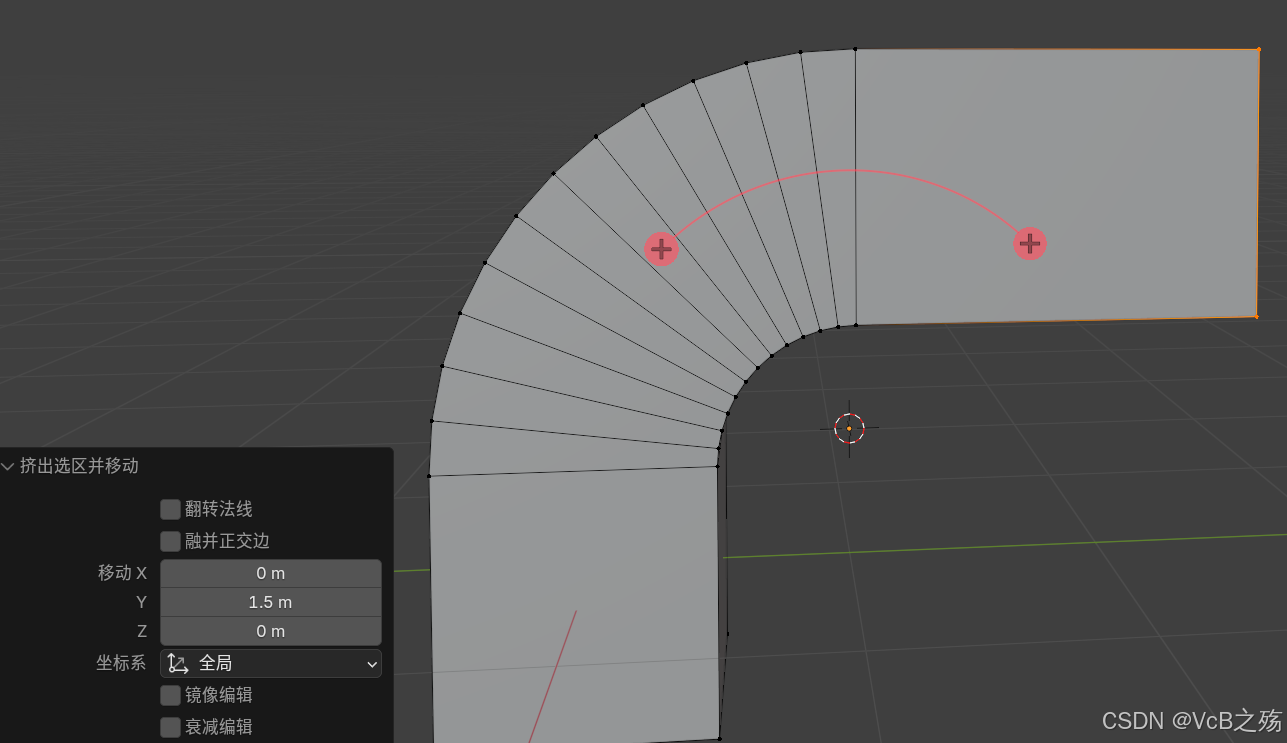

先把立方体的上下两个面删掉，毕竟管道不能堵住。然后将立方体的原点移动到某一条边的一侧，按下Shift+s，将游标移动到选中项。在然后编辑模型下，选中最上边的一圈线，选中旋绕，确定一个轴，拉一下，一般都是旋绕90度，然后给定一个步数。一个弧度就出来了，然后按下E，挤出，形成管道的另一侧。最后退出编辑模型，自动平滑着色，即可。

二、点生成管道

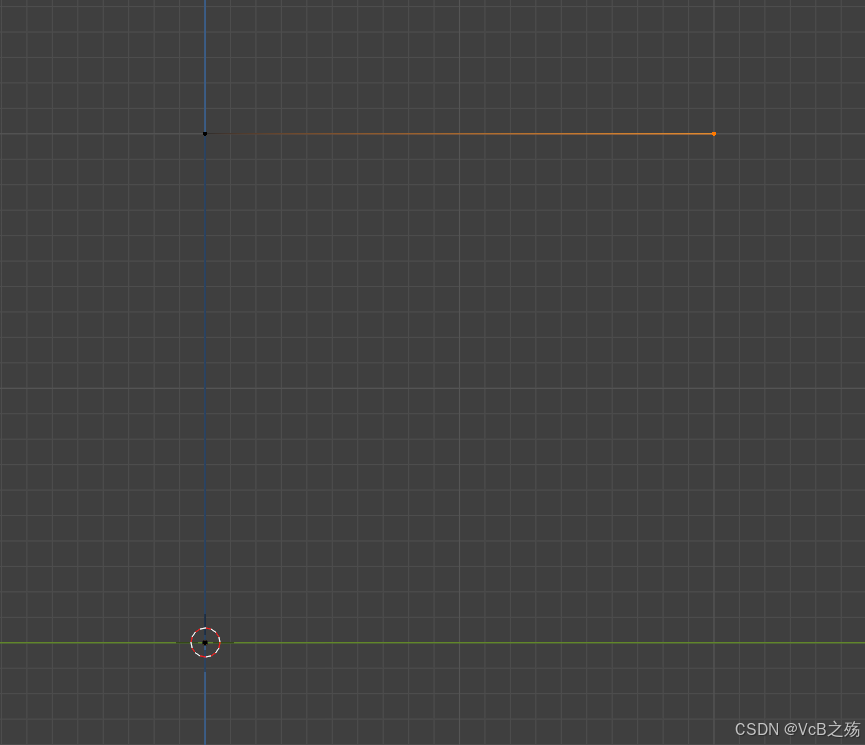

这个则是利用曲线去生成管道了。随便生成一个模型，点全选，按下M->到中心，形成一个单独的点。在点模式下，去挤出我们想要的大概形状，如管道就是一个直角。

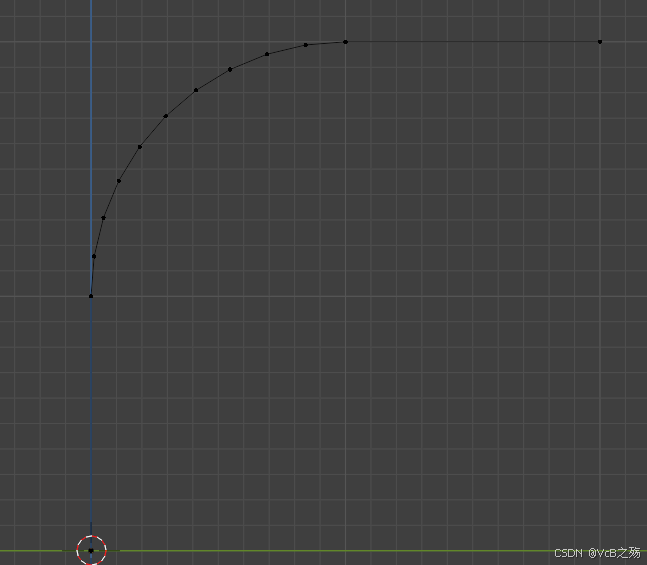

然后按下ctrl+shift+B(正常是ctrl+B，这里不一样)生成倒角：

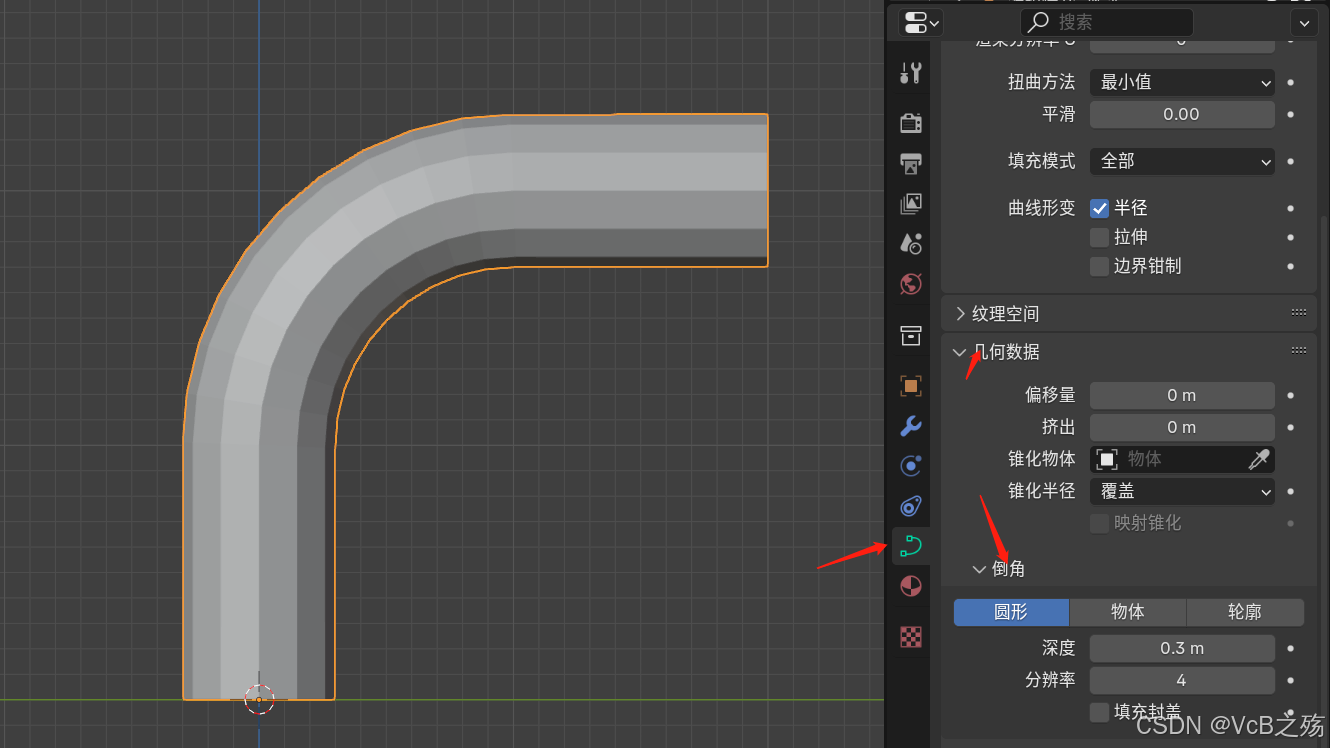

退出编辑模式。右键将其转化为曲线，然后在右侧找到曲线一栏，选择几何数据里面的倒角属性，增加深度，就会变成一个管道：

 默认是生成这种圆形的管道。平滑着色一下，效果就不错。

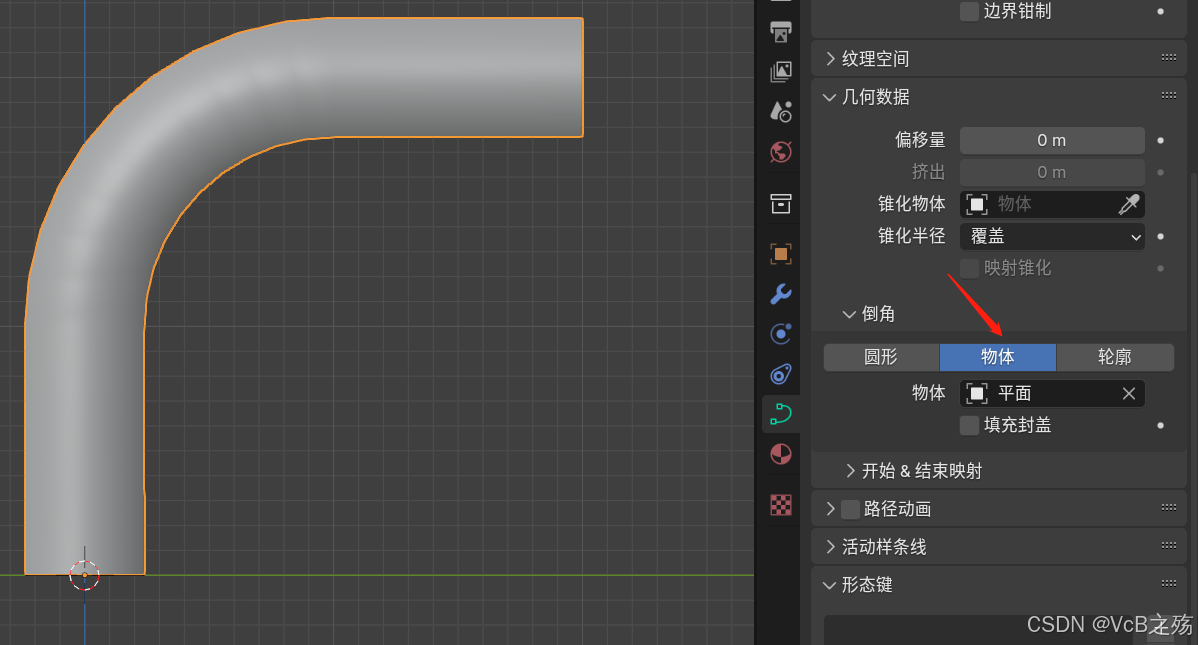

当然也不仅限于圆。圆形旁边有个物体，这个物体支持选择一切其他的曲线作为形状去生成管道。比如，新建一个平面然后将其转化为曲线(就是一个正方形的轮廓)，然后选中这个曲线，就可以生成如下的管道：

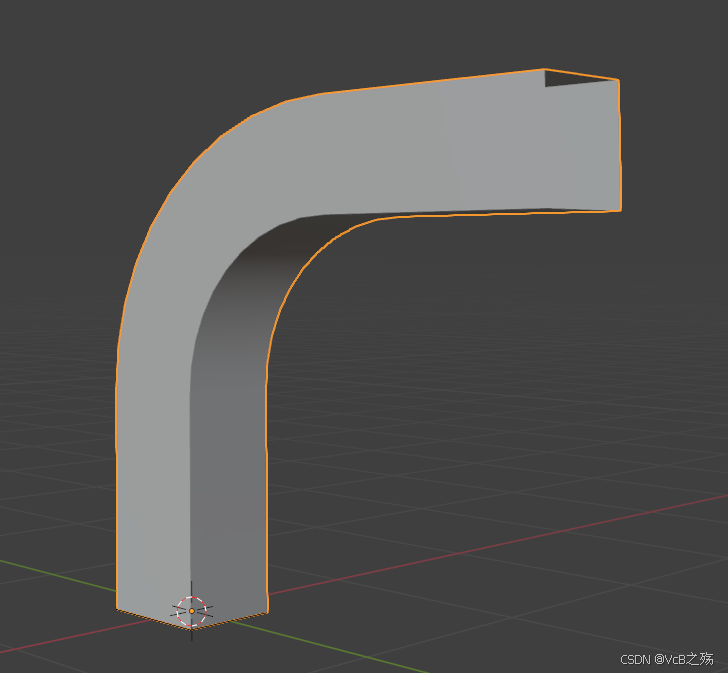

 此时由于使用了自动平滑，导致棱角不分明，曲线下没有自动平滑。因此，在确定了形状后，将曲线转化成模型(网格)，然后使用自动平滑，最终结果如下图所示：
