Blender基础：曲线倒角

1 曲线倒角

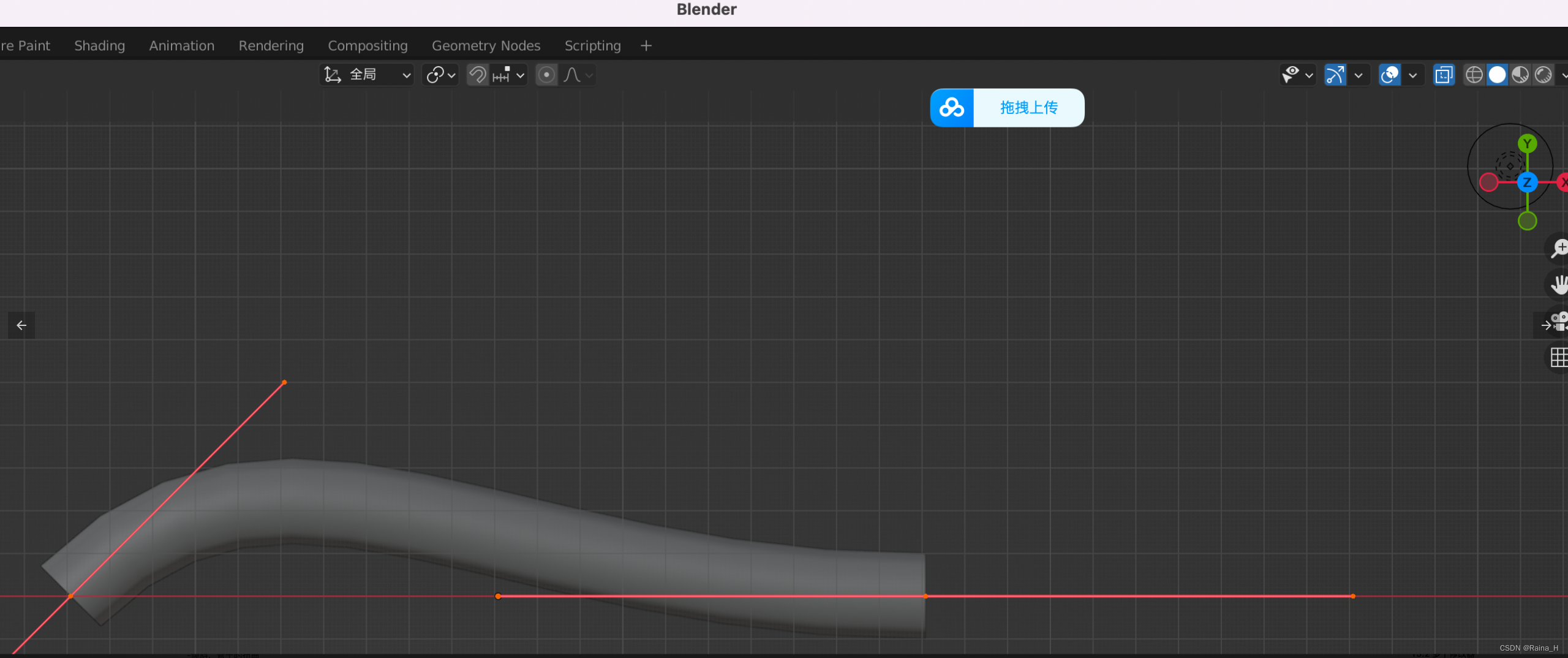

曲线倒角，把一条线变成一根管。

-选中一条线

-右侧，物体数据属性｜几何数据｜倒角

深度：横截面圆半径大小

分辨率：横截面圆的边数多少

1、在物体模式下观察

打开X-Ray

切换着色方式：线框

2、在编辑模式下观察

打开X-Ray

切换着色方式：实体

要点与细节

以曲线为中轴向外扩展，得到一个圆型管道（横截面为圆形）

2 倒角的参数

选中曲线对象，按TAB编辑

1选中一个控制点

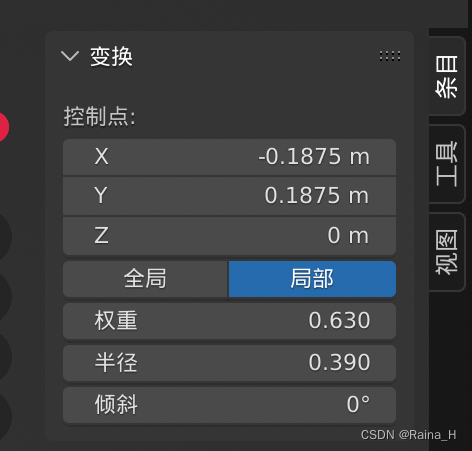

2按n键，打开侧边栏｜条目

-半径，管子的粗细

-倾斜，管子的扭曲

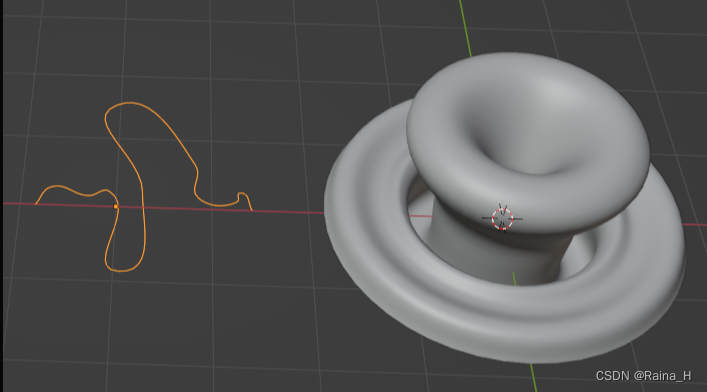

3 横截面

倒角的横截面

曲线倒角的横截面设置：

-另建一条封闭曲线b

-选择曲线a ，按右图设置以曲线b作为横截面

其中，一般要求曲线b在xy平面

其中，实际使用的是曲线b在局部坐标系xy平面内的投影

局部坐标系，即物体自身的坐标系。

4 曲线倒角

5 ADD：路径曲线

路径曲线，一种NURBS曲线

操作方法类似：

-移动控制点

-曲线倒角

-控制点半径
