工程力学(5)—平面任意力系简化与平衡

一：平面任意力系向作用面内一点的简化

力线平移定理： 可以把作用在刚体上点A的力F平行移到任一点B，但必须同时附加一个力偶，这个附加力偶的矩等于原来的力F对新作用点B的矩。

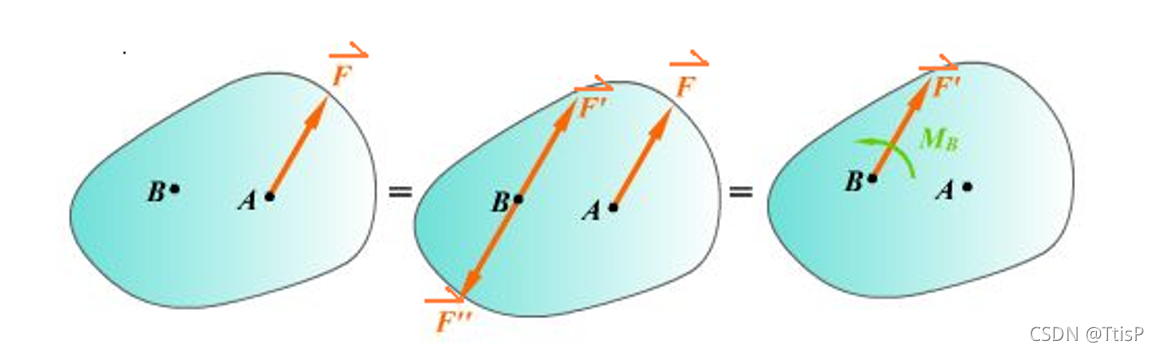

如图所示，原来作用在A的点，通过在B点增加一对平衡力，其中一个力与A点的力组成一个力偶。即可化成最后一张图。

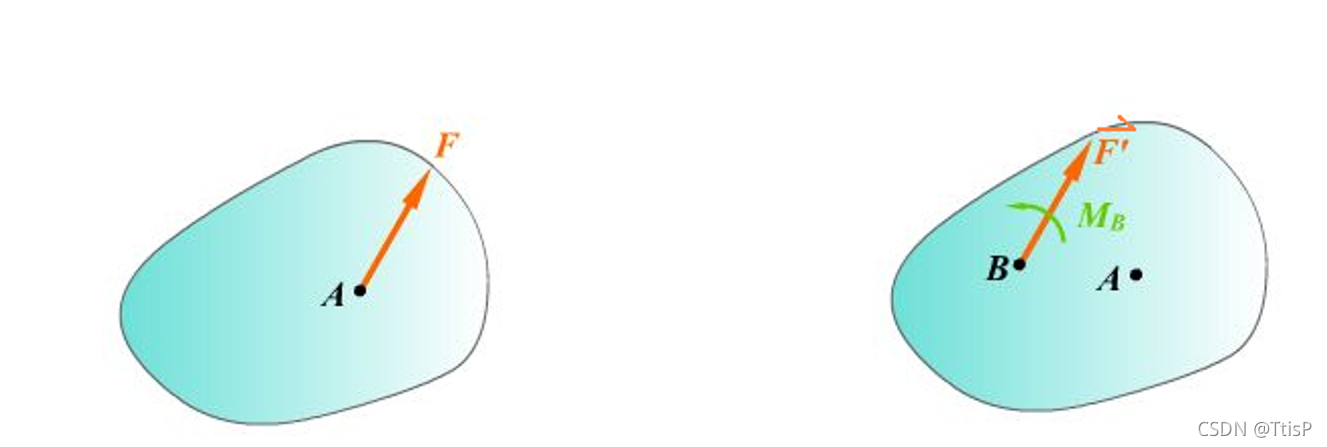

逆用：把一个力和力偶合成一个力

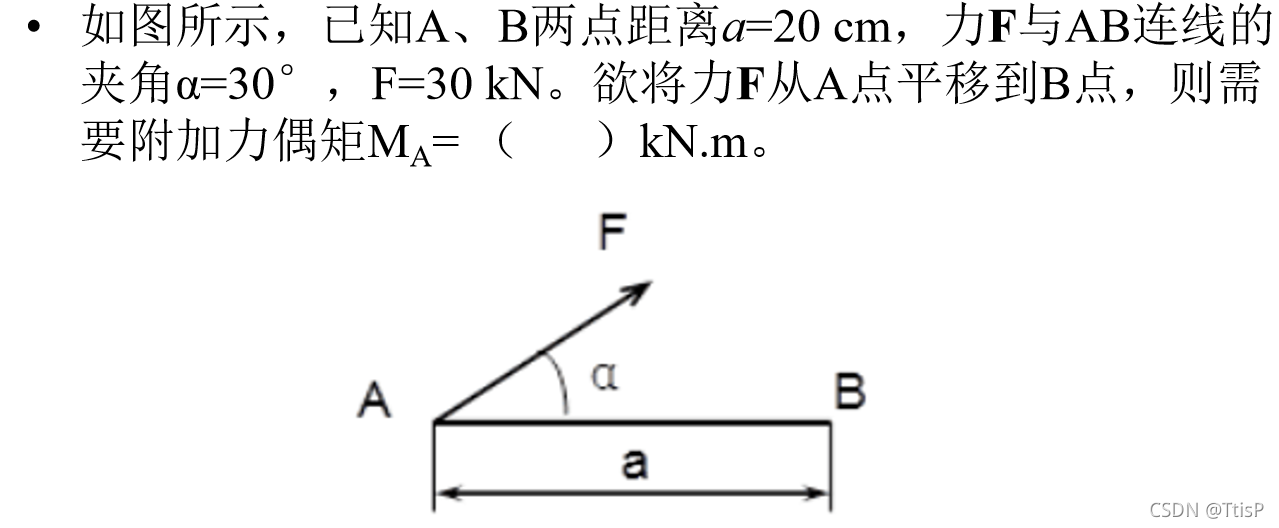

练习：

在B点增加一对平衡力，其中一个可以与F组成力偶，为顺时针，利用三角关系得出力偶臂，就出力偶矩为-3kN.m

平面任意力系向一点的简化：（主矢和主矩）<
