P46～P49 第11章 电路的频率响应，即分析交流下的电容电感

分析直流下的电容电感已经在初高中学过，下面我们分析交流下的电容电感，分析交流通过电容电感产生的容抗感抗的大小方向，电压的大小方向。
注意虽然电阻没有方向，但是容抗感抗有方向。

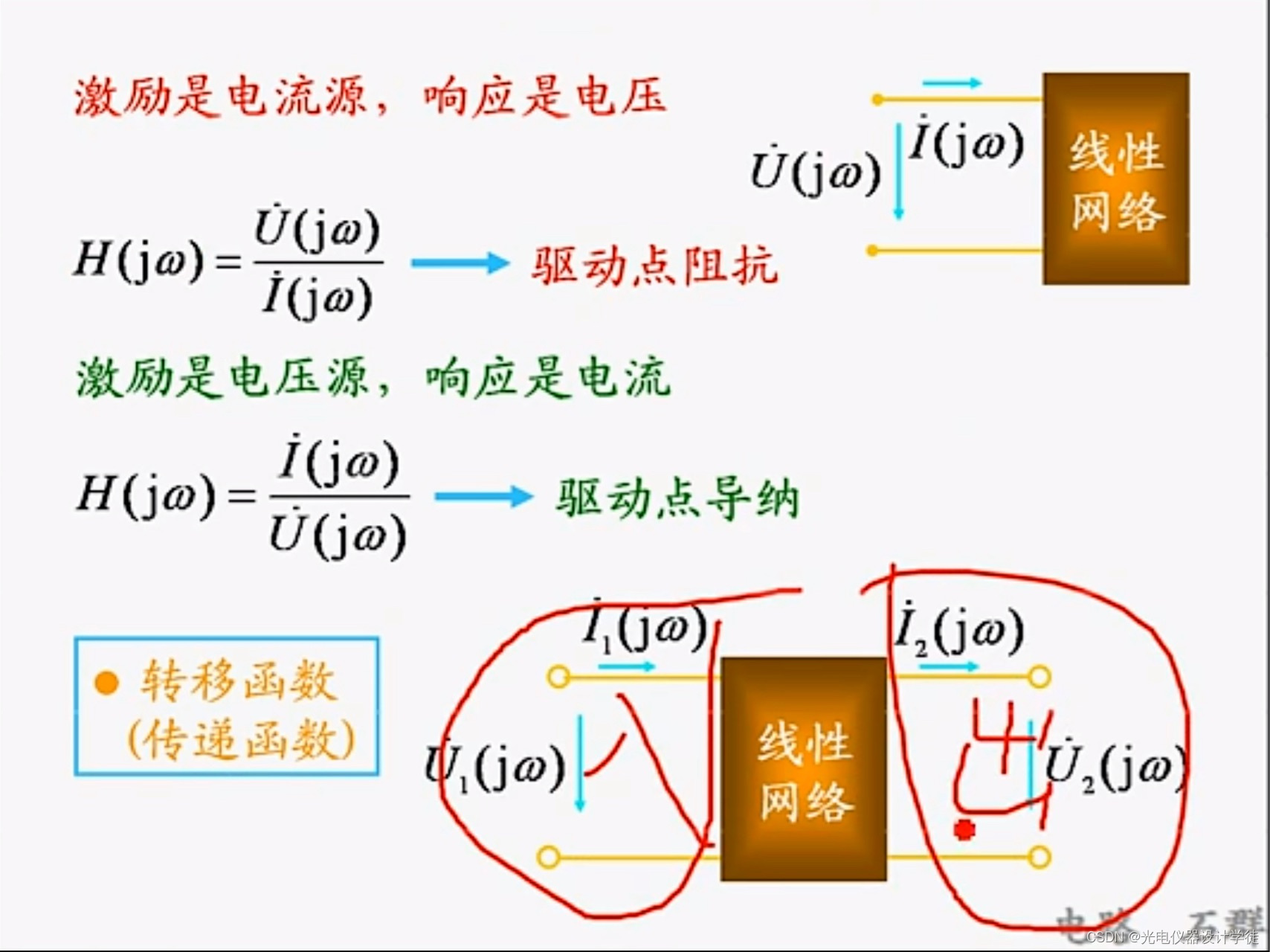

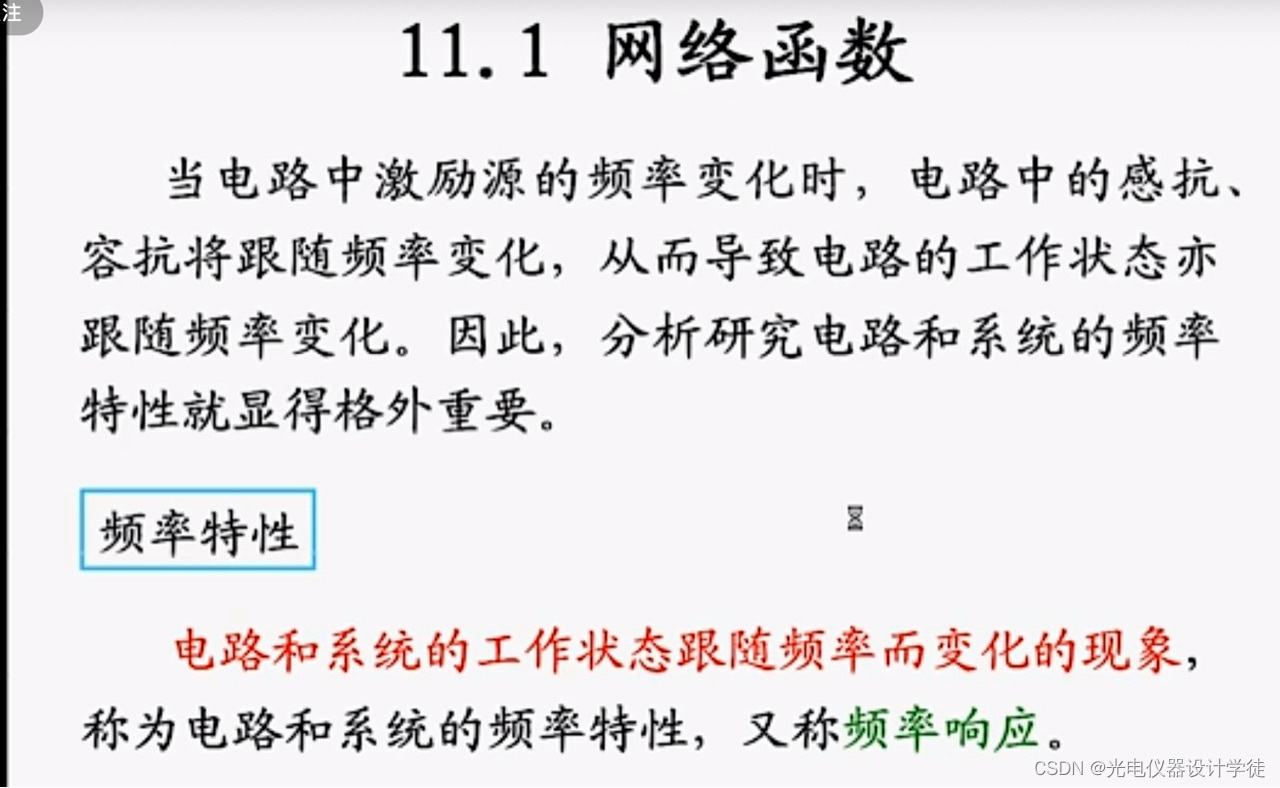

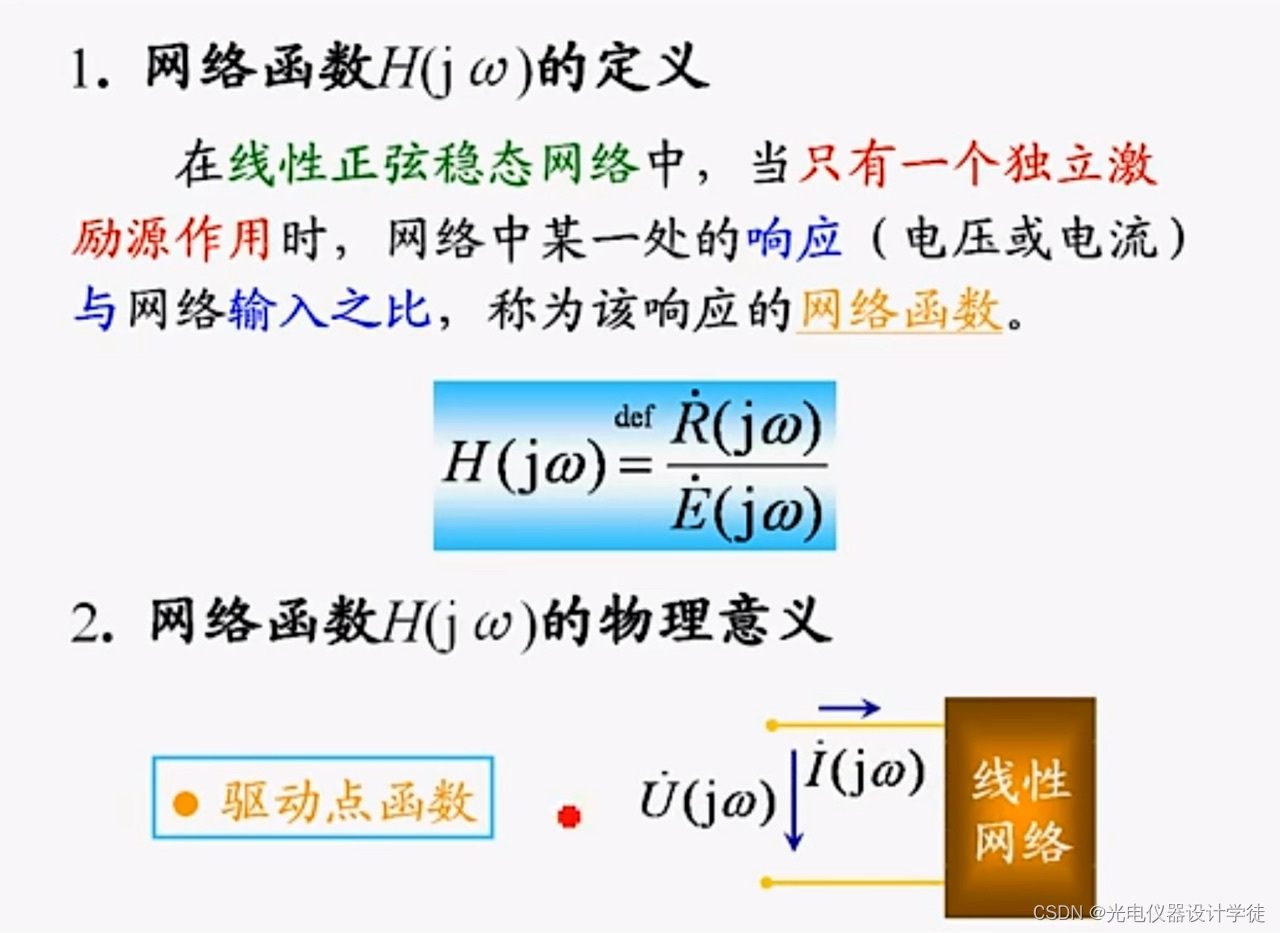

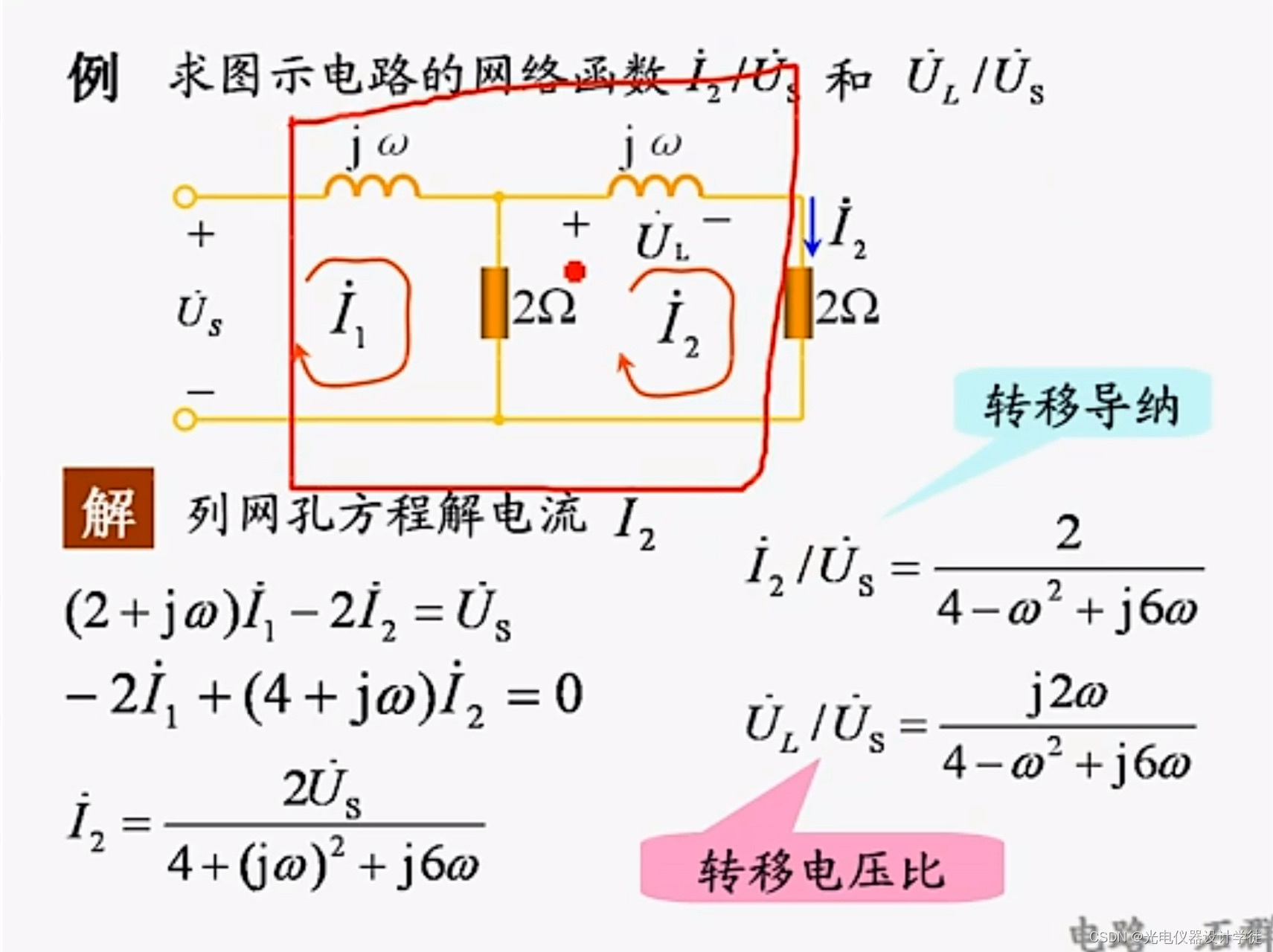

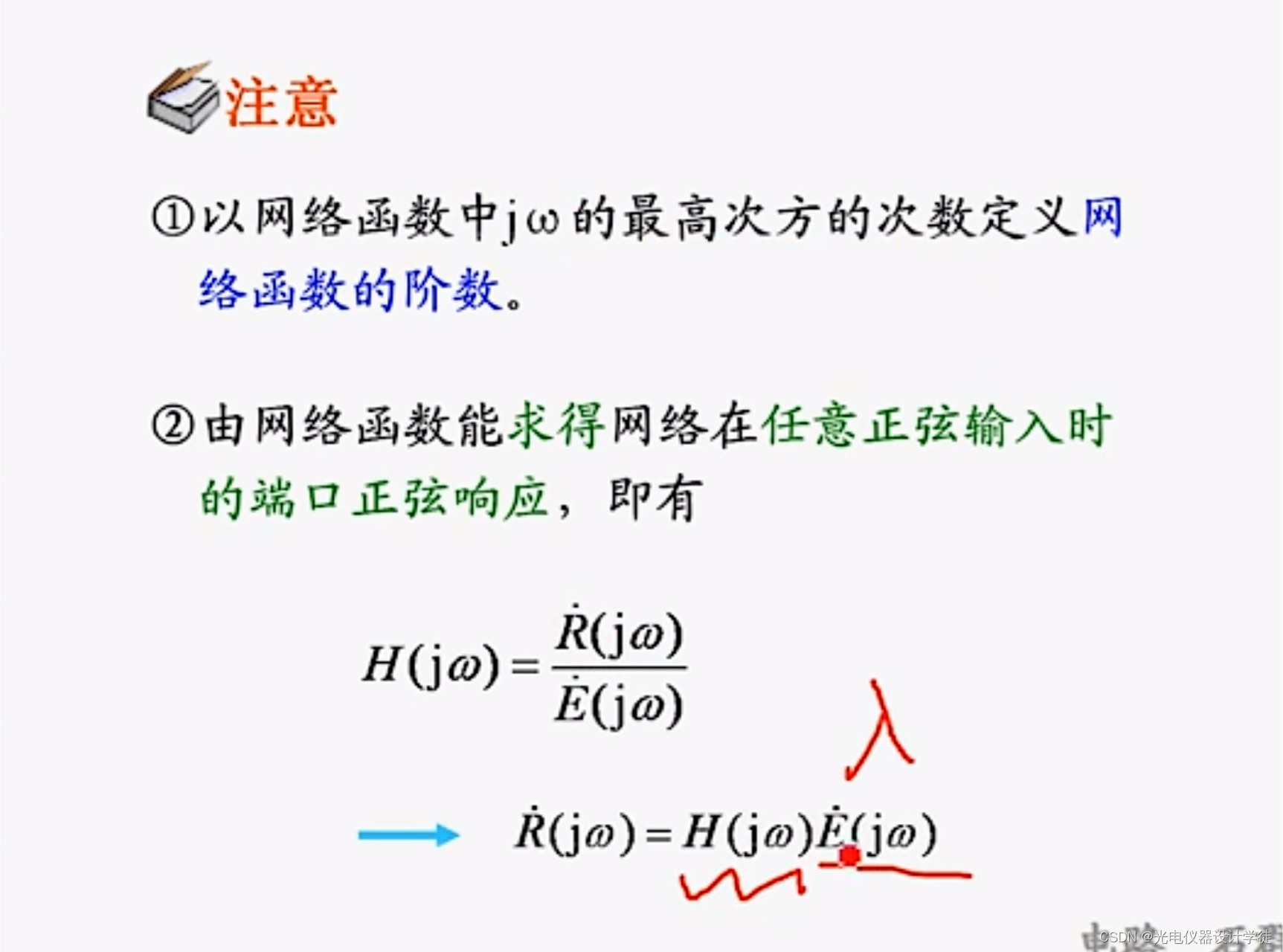

1网络函数

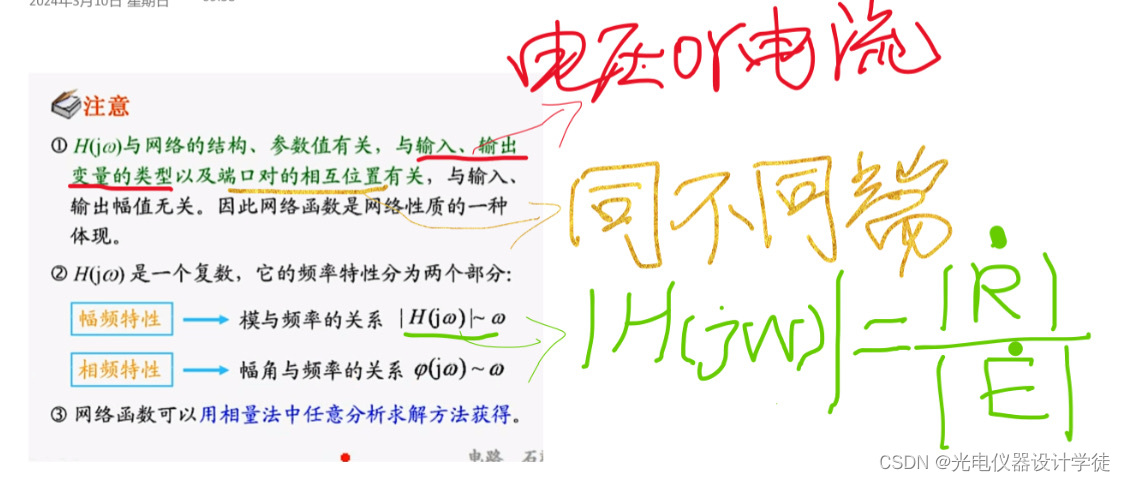

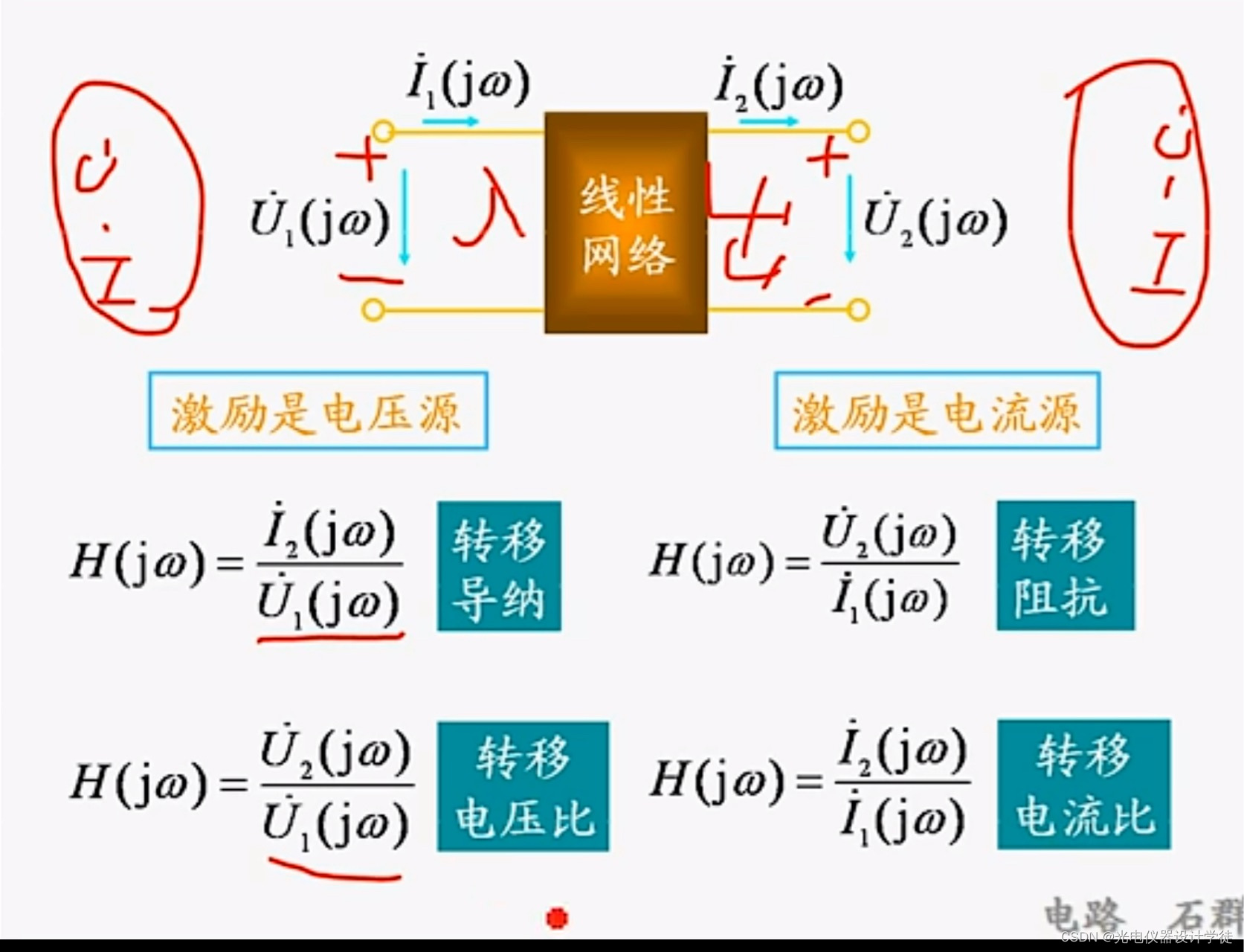

简单的说网络函数就是“输入分之响应”。

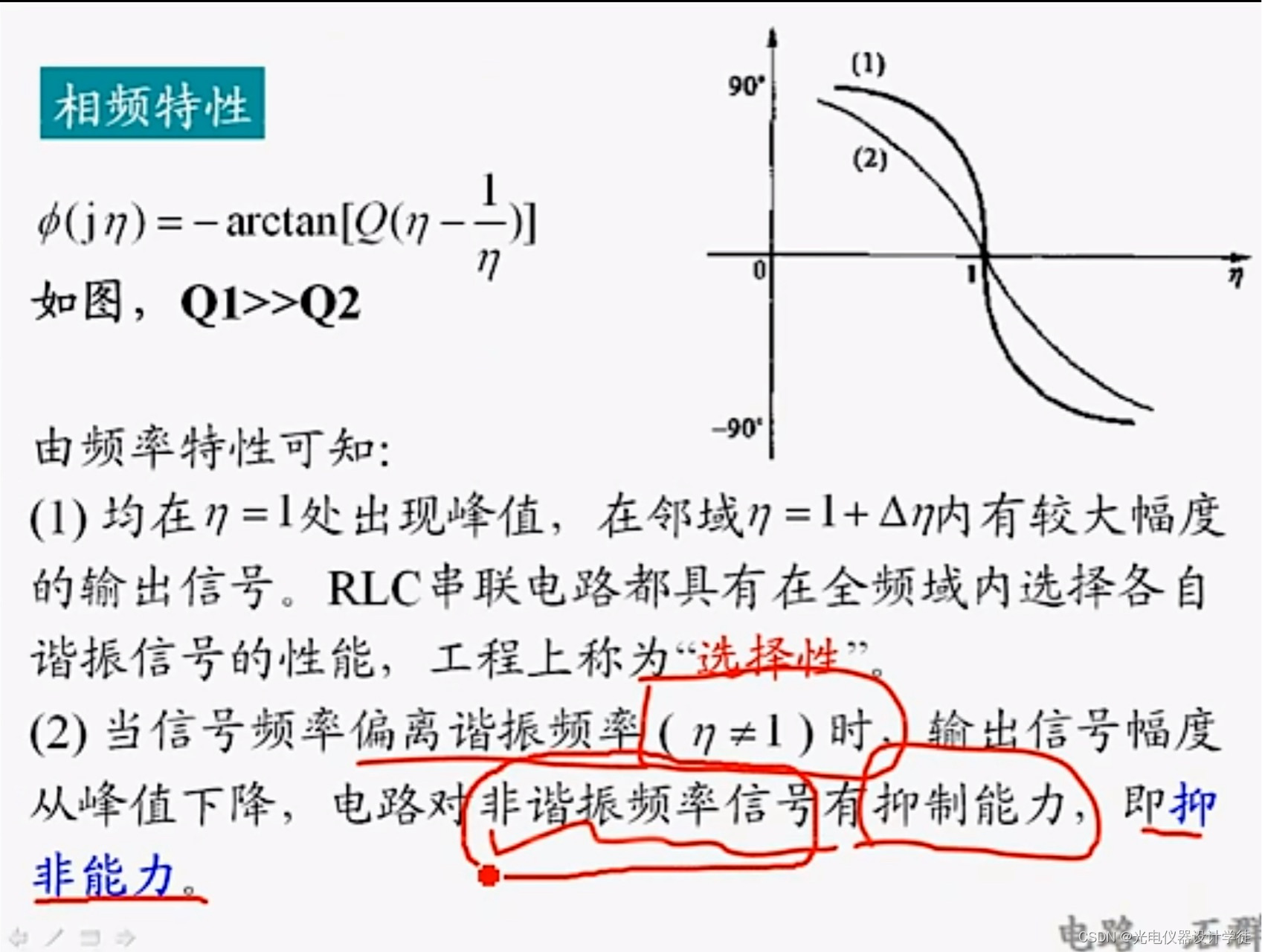

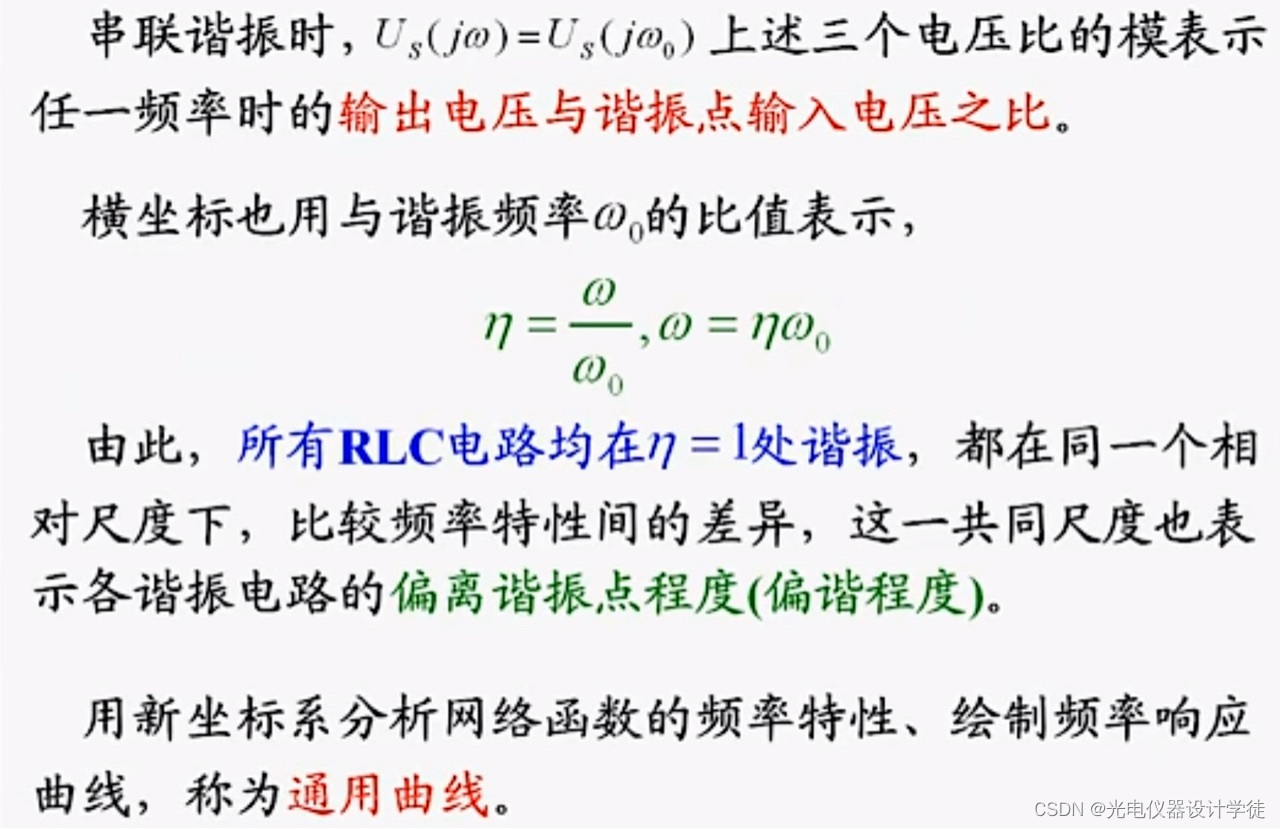

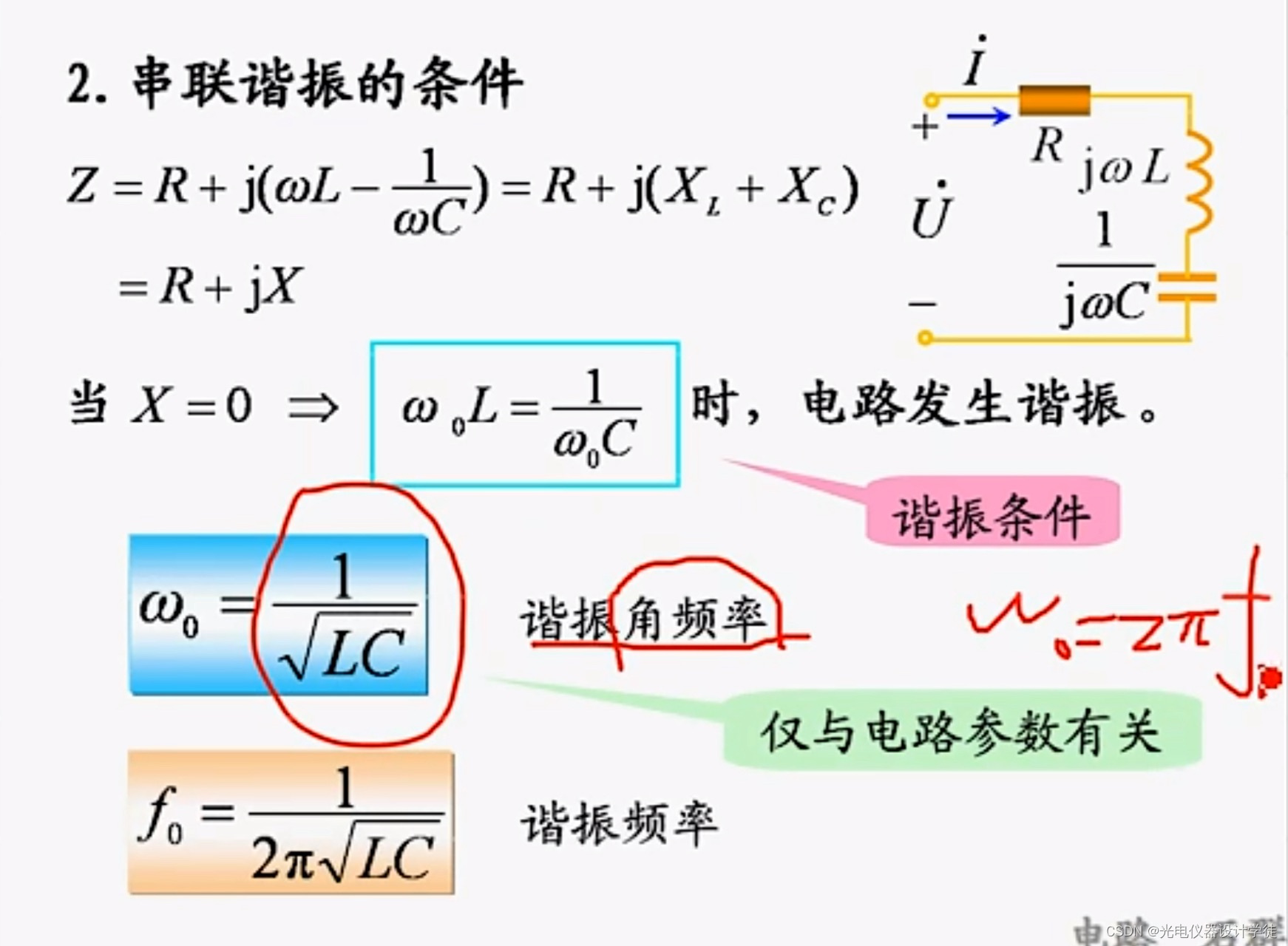

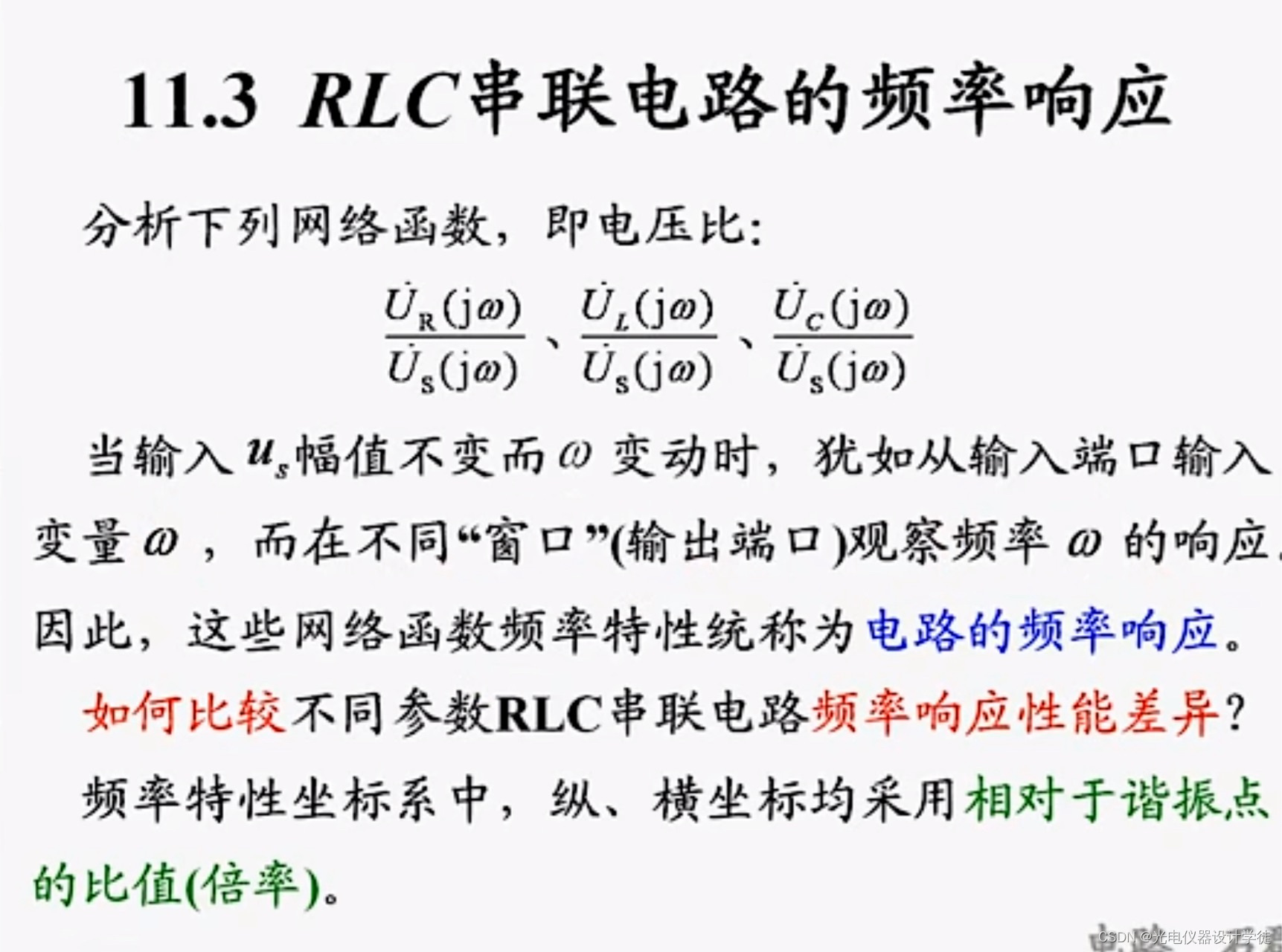

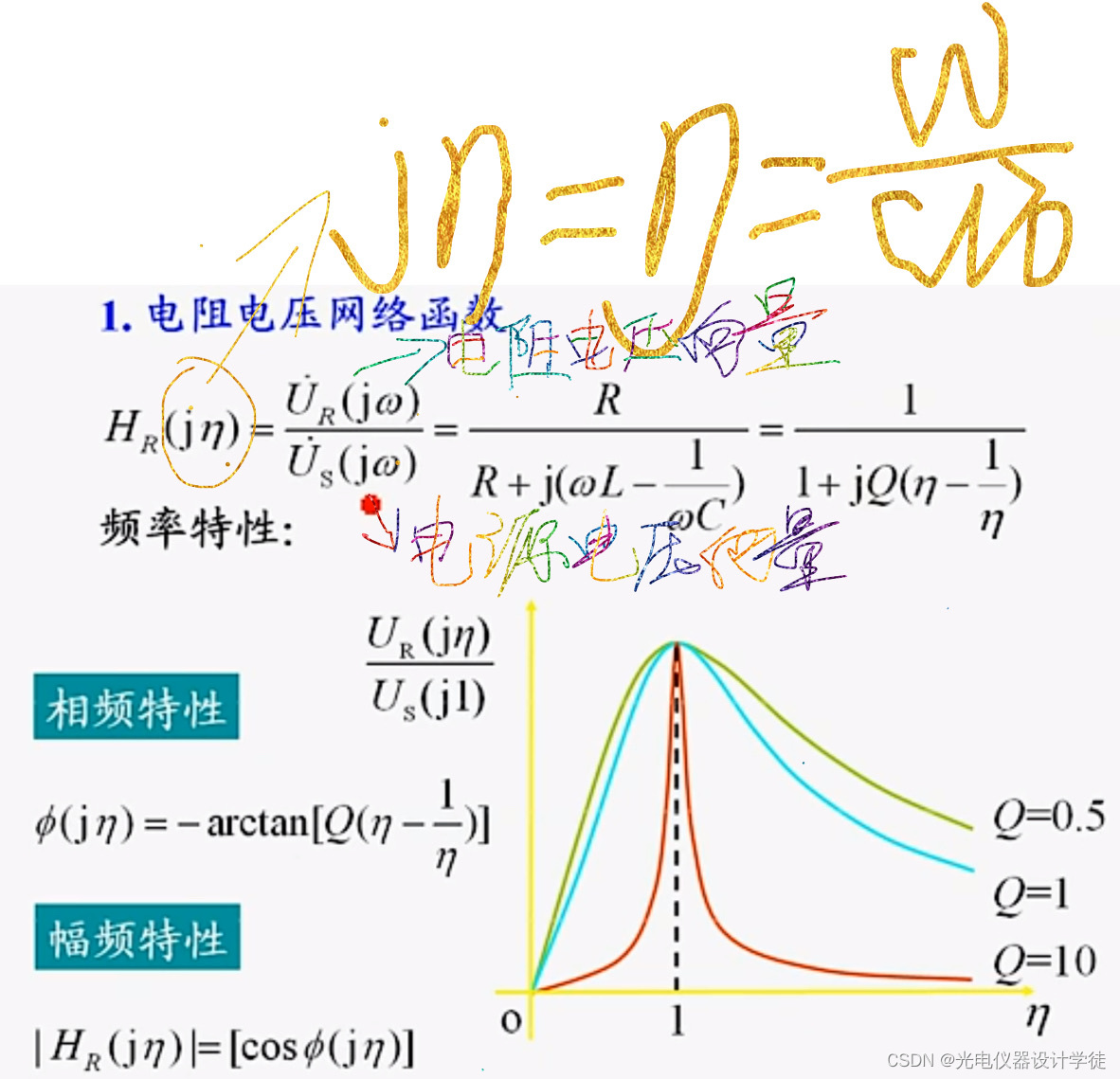

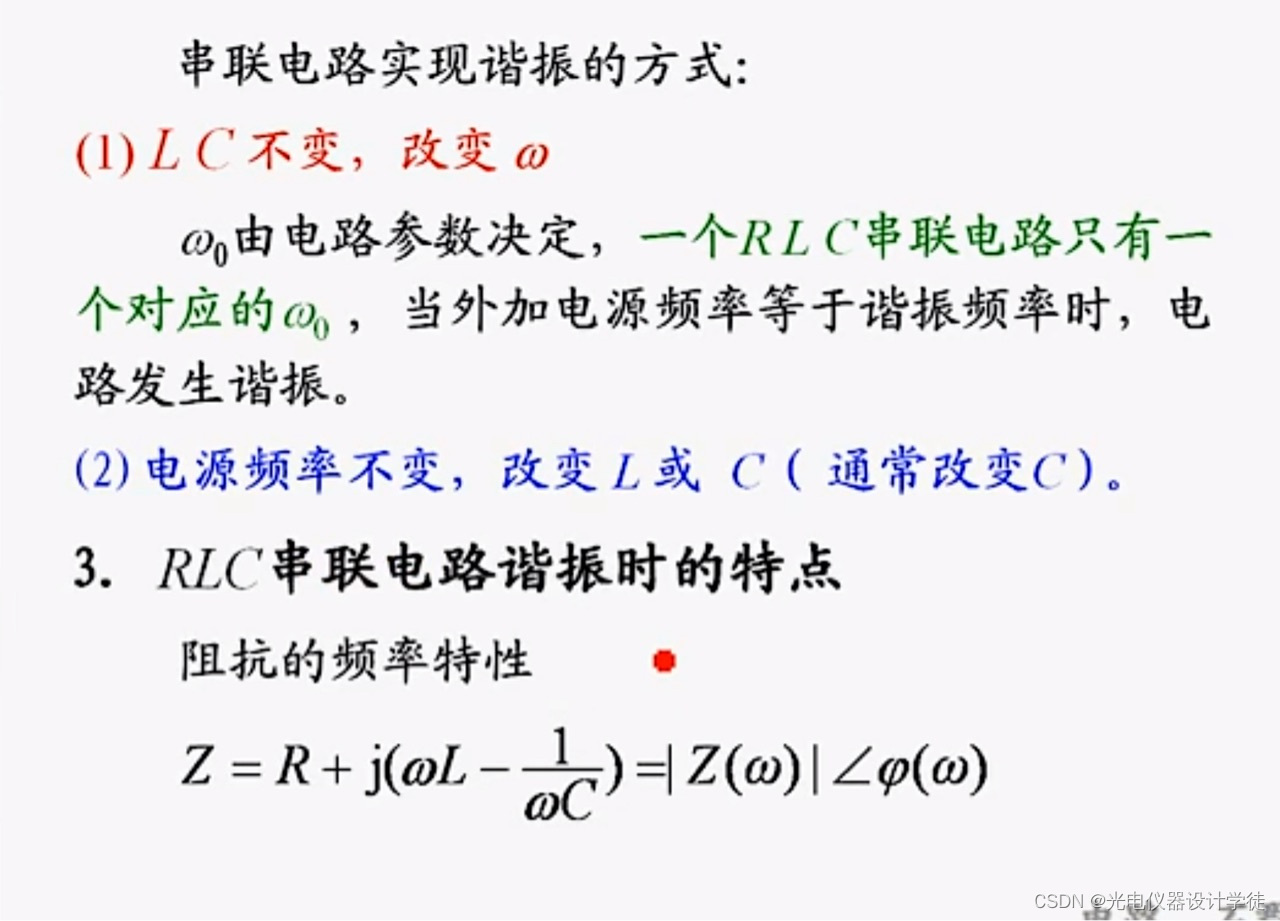

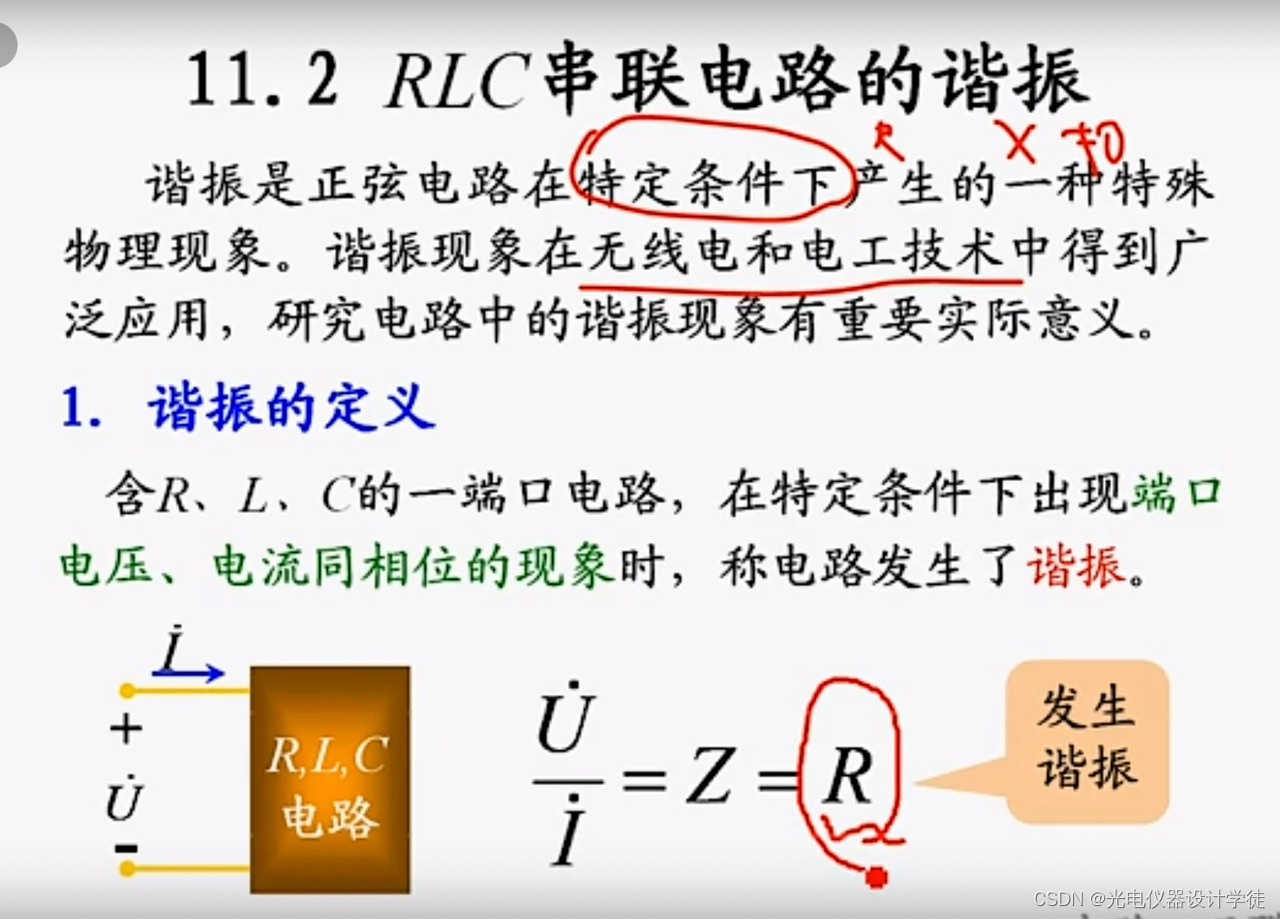

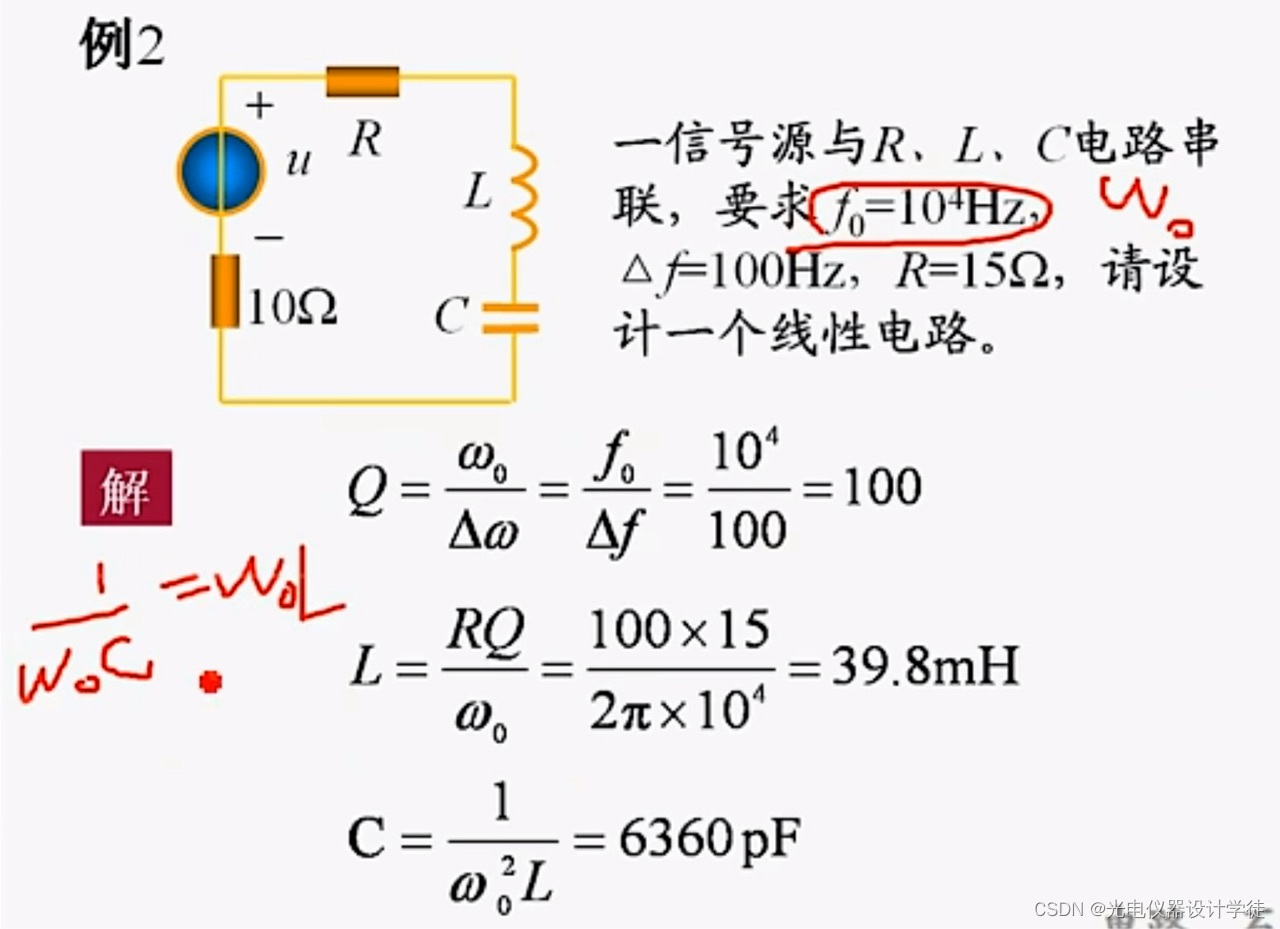

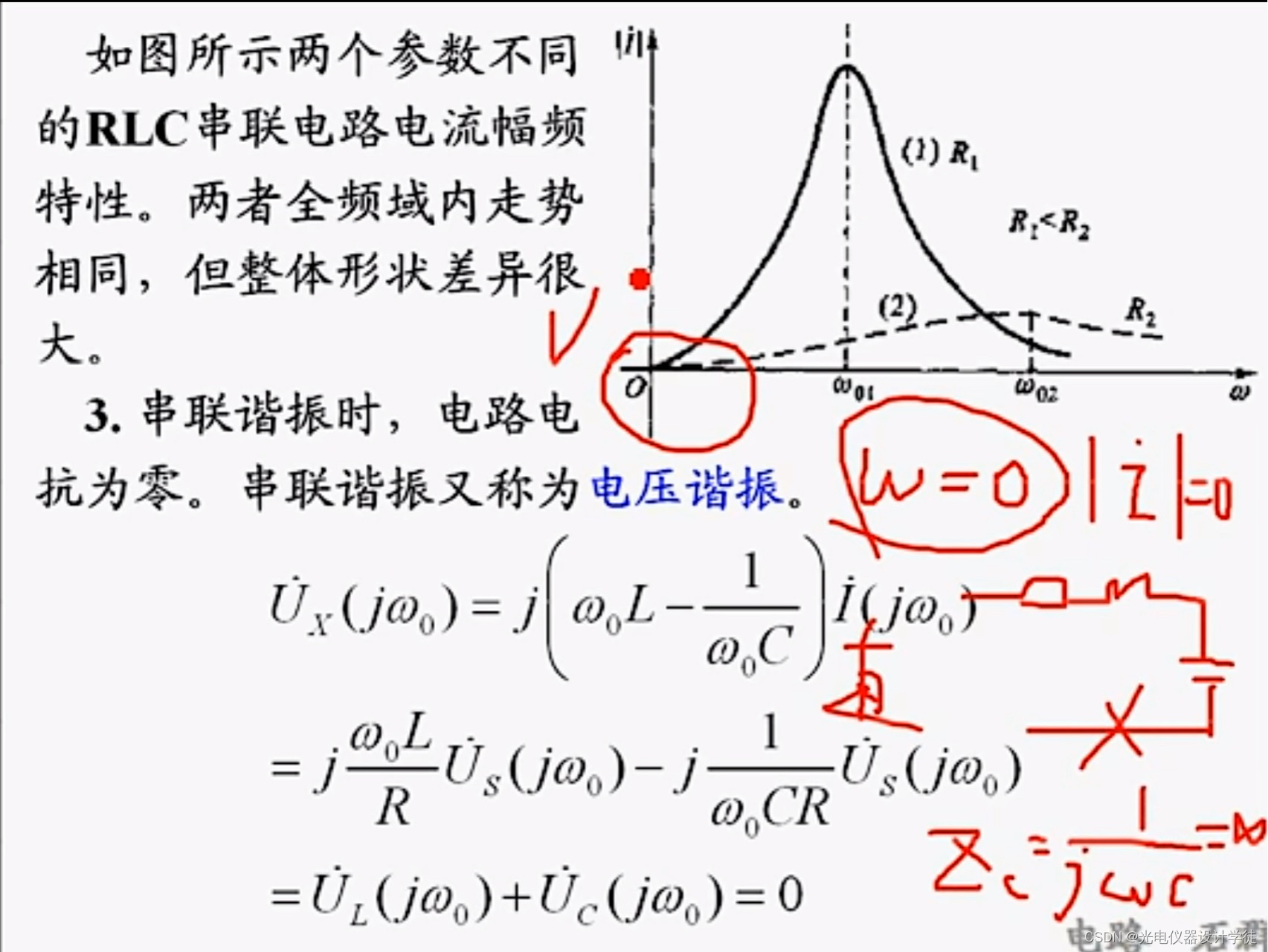

2RLC串联电路的谐振

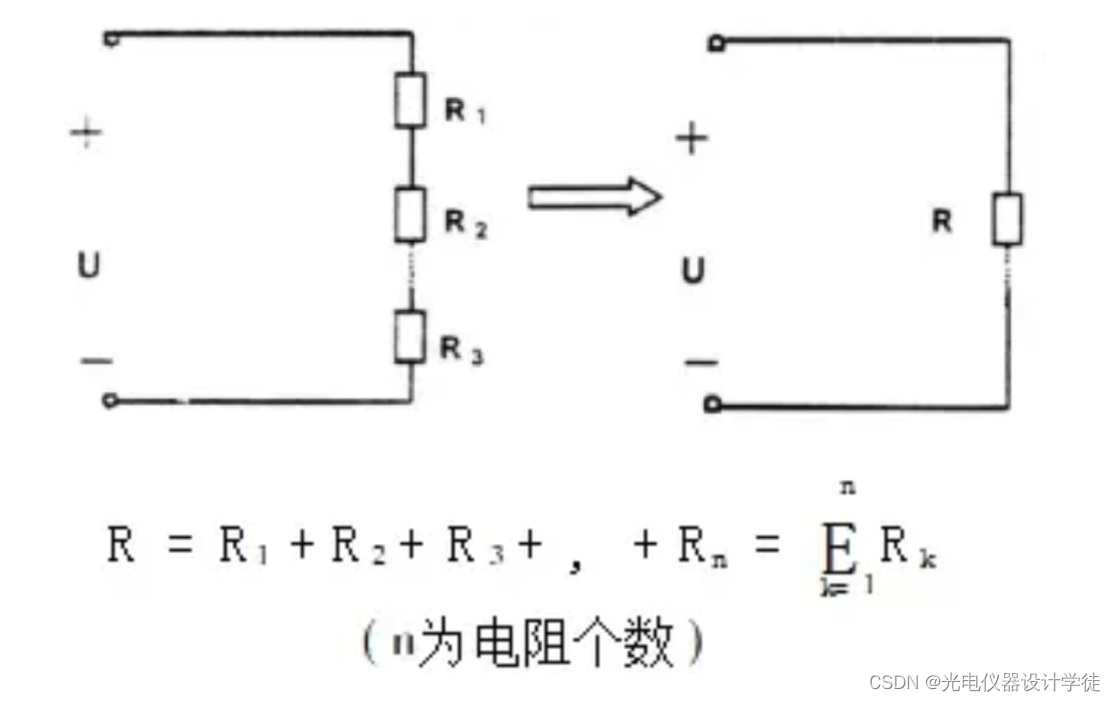

上图是串联： R 总＝R1+R2+R3+……；

即没有容性，也没有感性

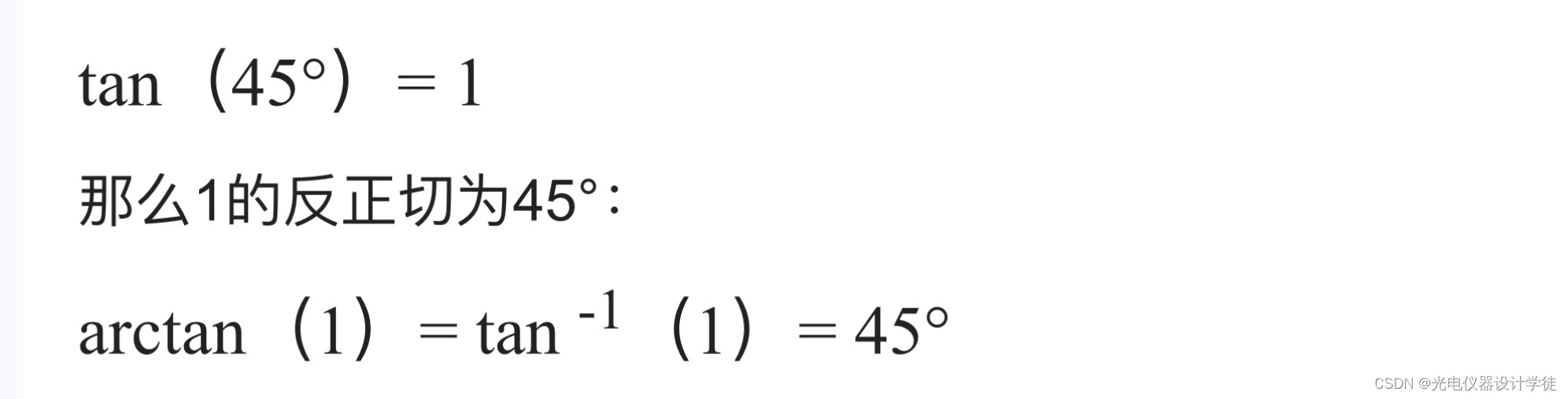

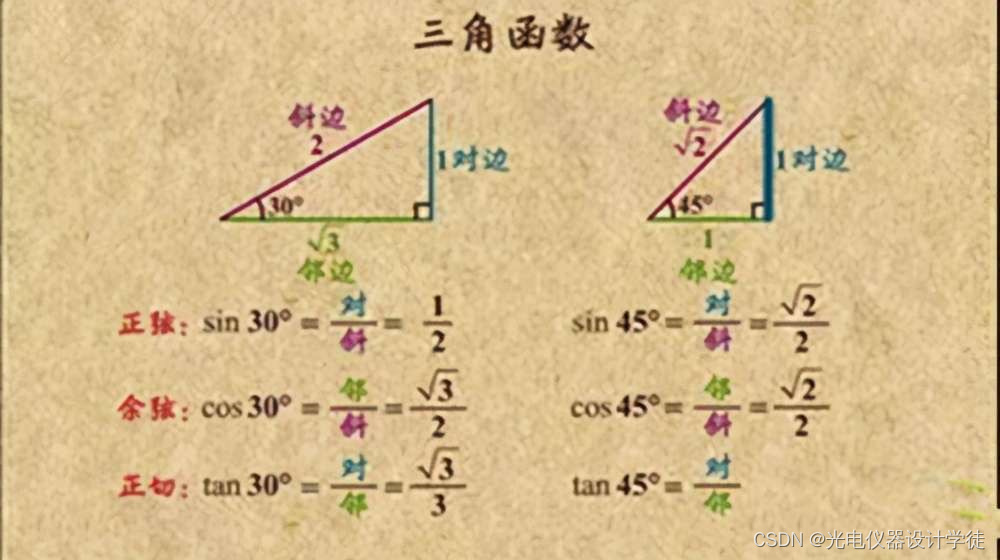

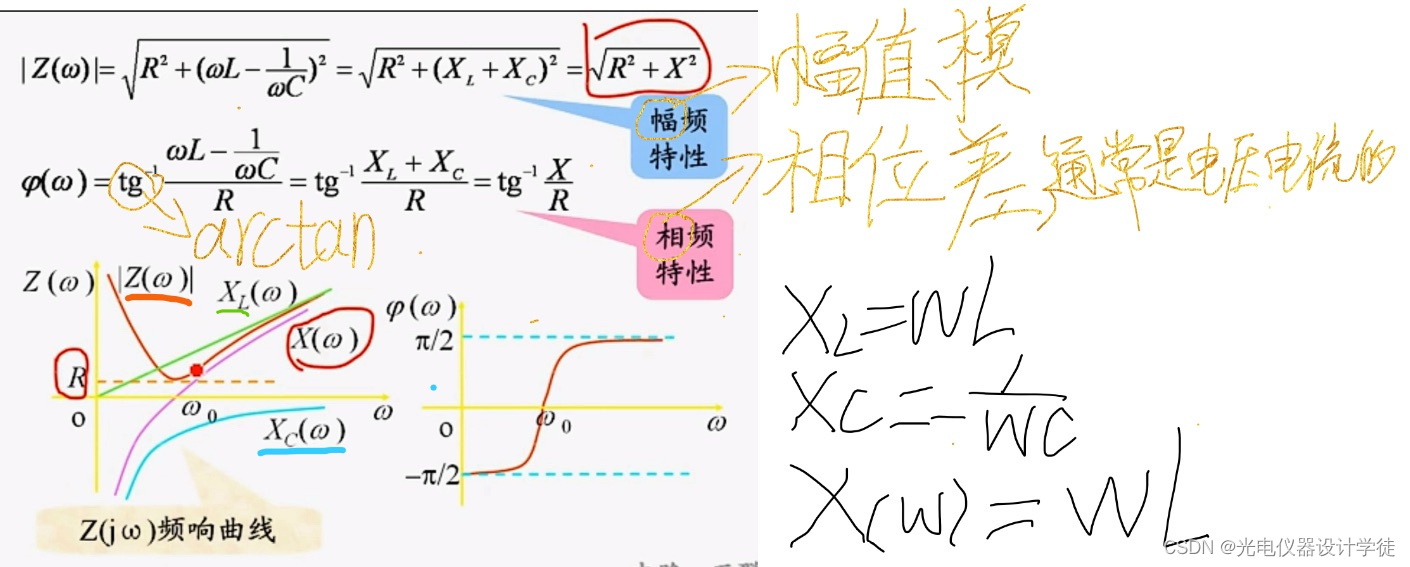

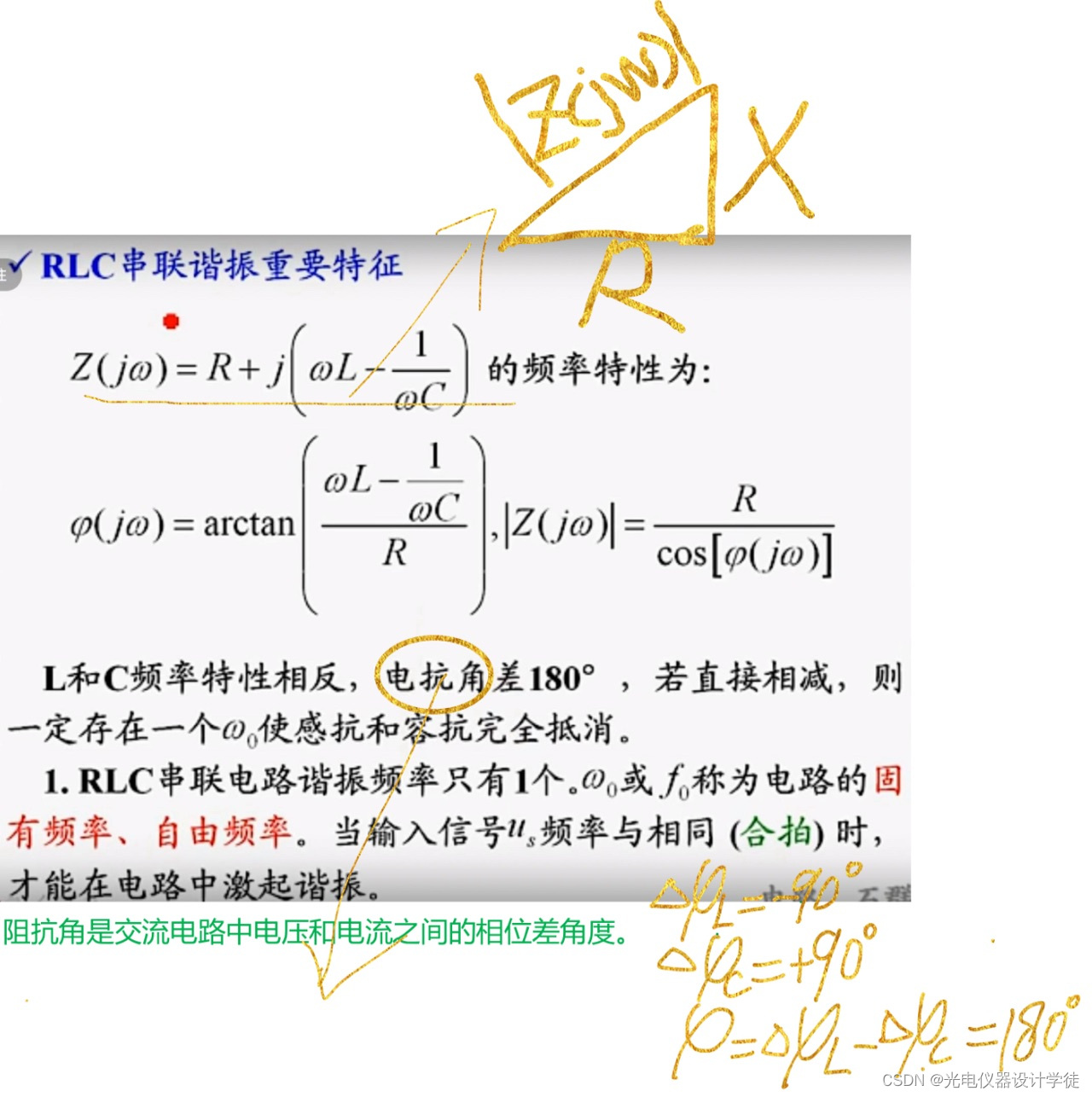

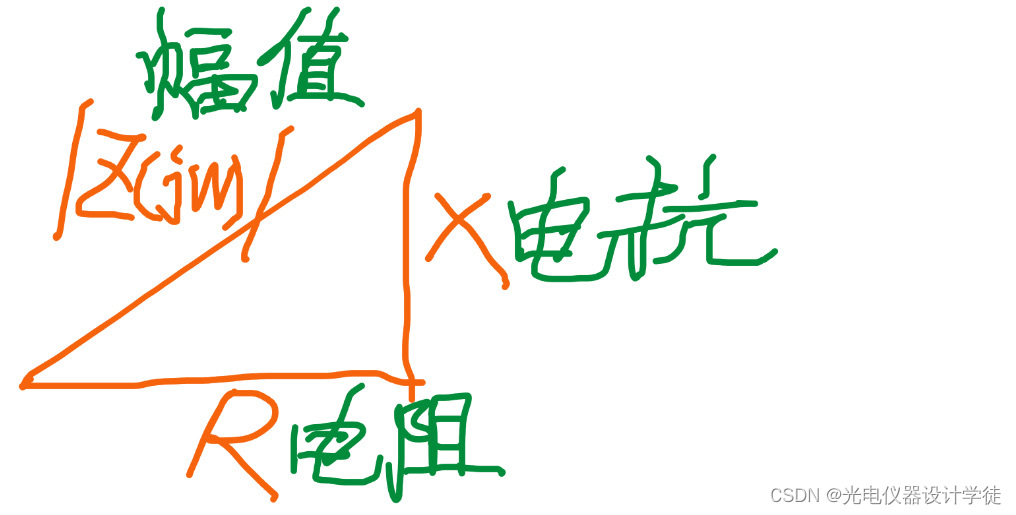

反三角函数：






为什么是Z(jw),而不是Z(w)。这个本课程大家不必深究，其实都一样，写jw是为了与拉丝变换建立联系。

共振：振荡系统在周期性外力的作用下，当外力作用频率与系统固有振荡频率相同或很接近时，振幅急剧增大的现象。
谐振：在电学里当外部的激励频率等于我的自身的固定频率时，我们得到的幅值最大。

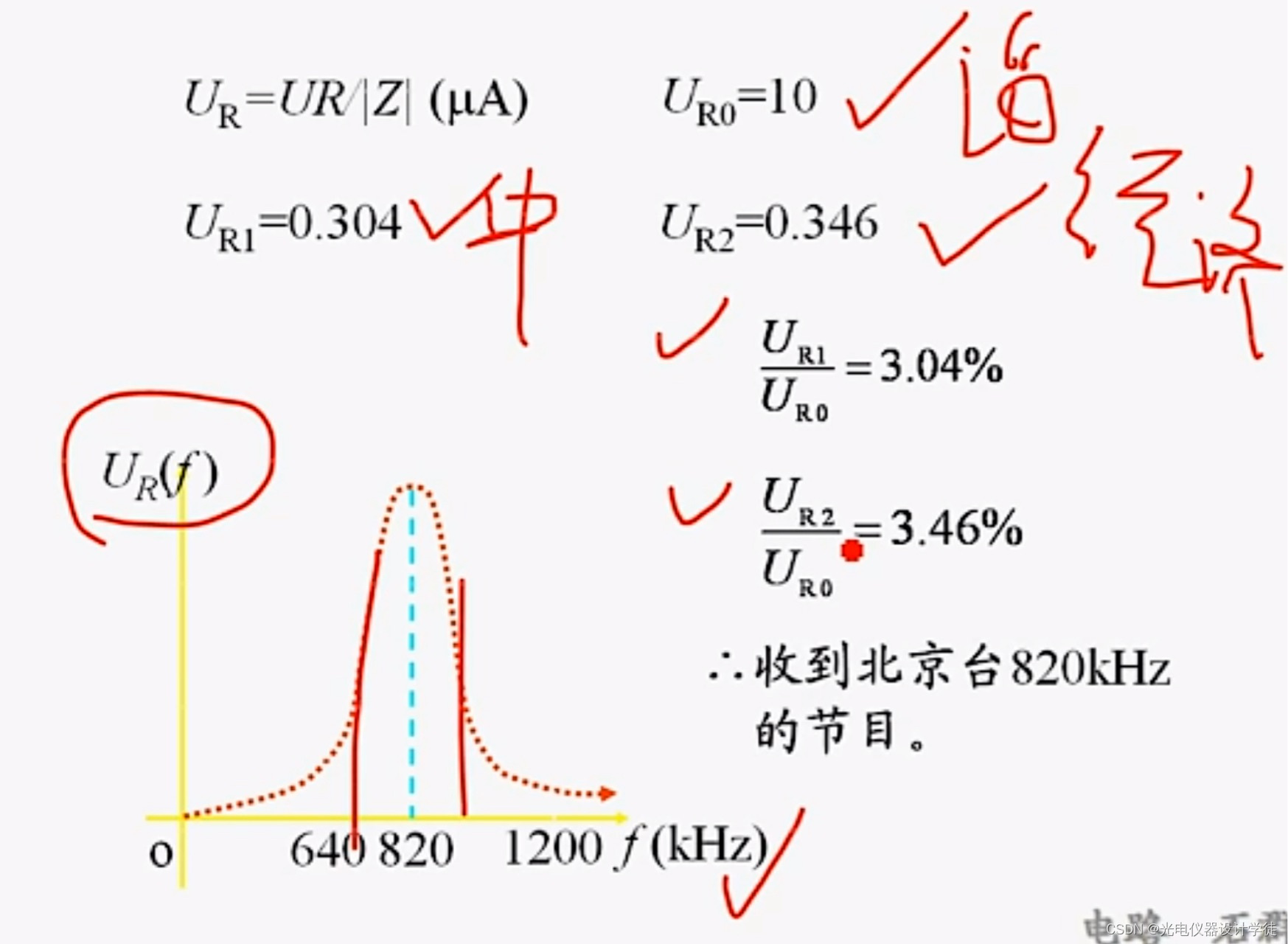

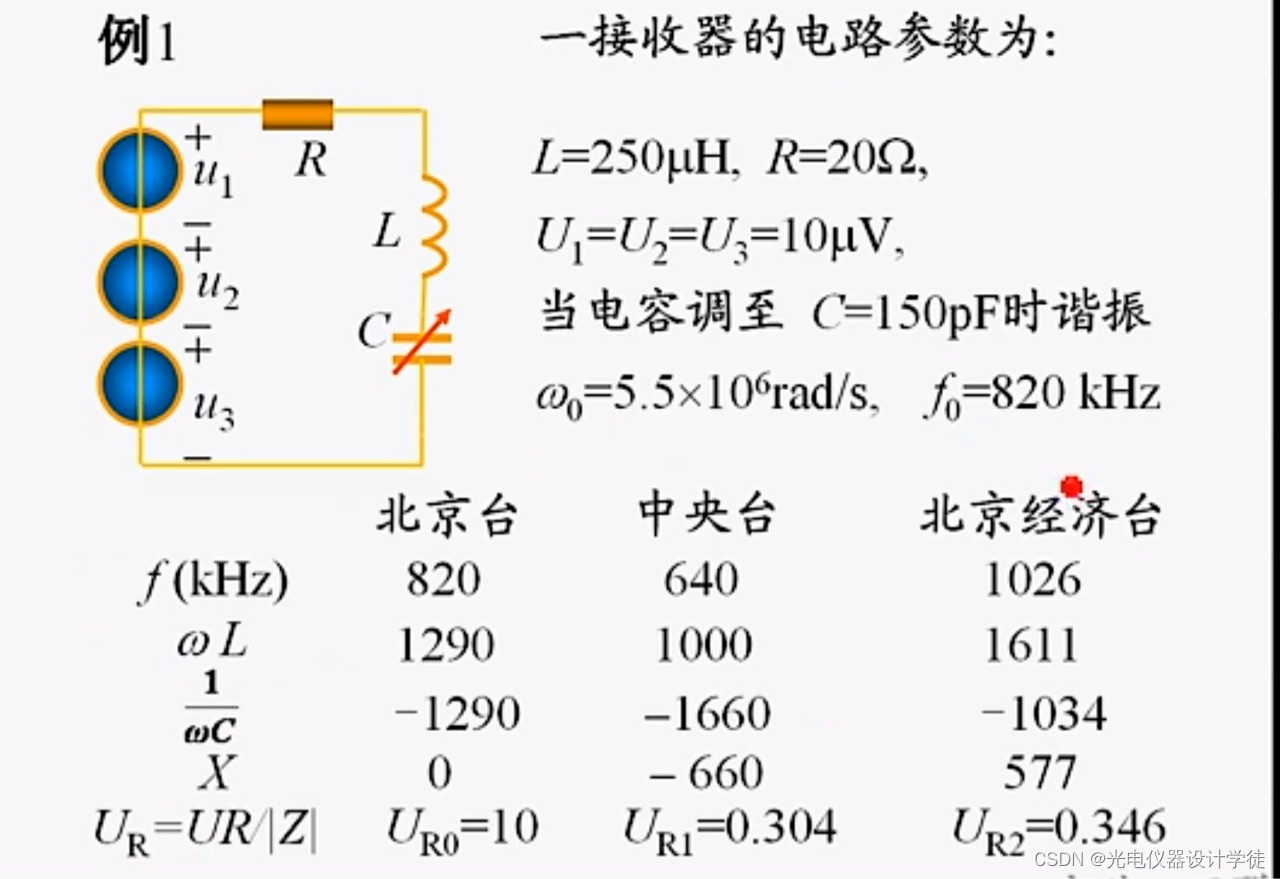

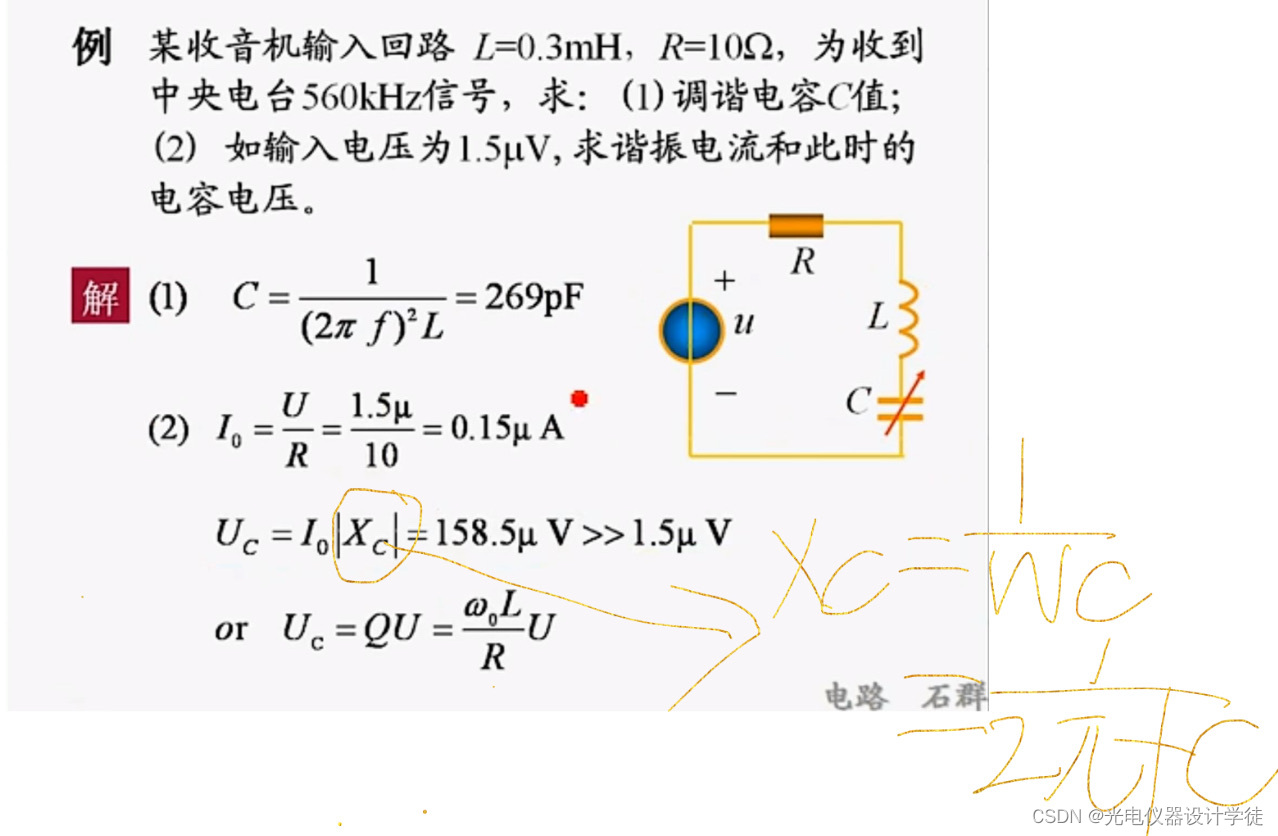

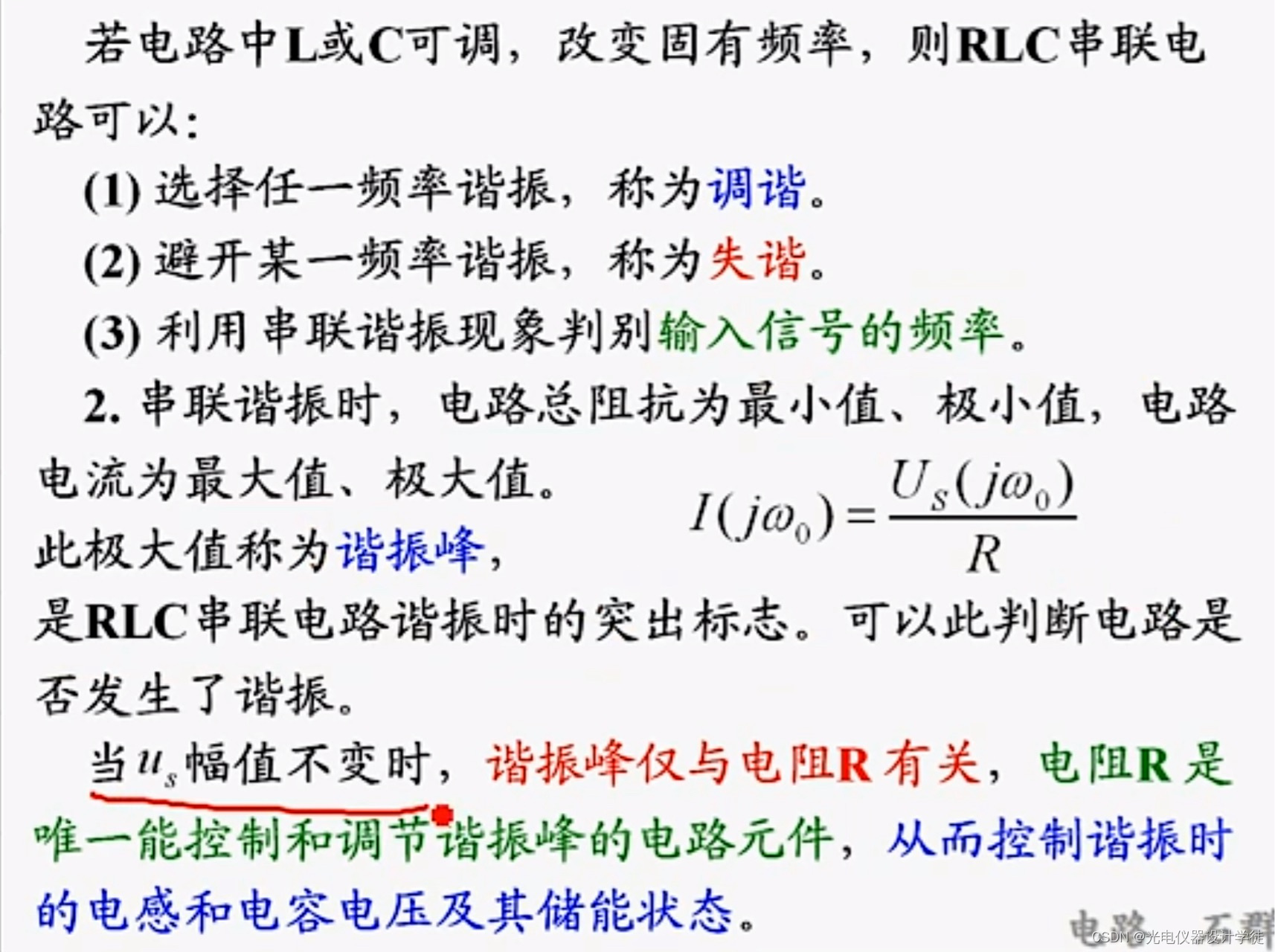

谐振的运用：收音机利用的就是谐振现象，转动收音机的旋钮时，就是在变动里边的电路的固有频率。忽然，在某一点，电路的频率和空气中原来不可见的电磁波的频率相等起来。于是，它们发生了谐振，远方的声音从收音机中传出来，这声音是谐振的产物。

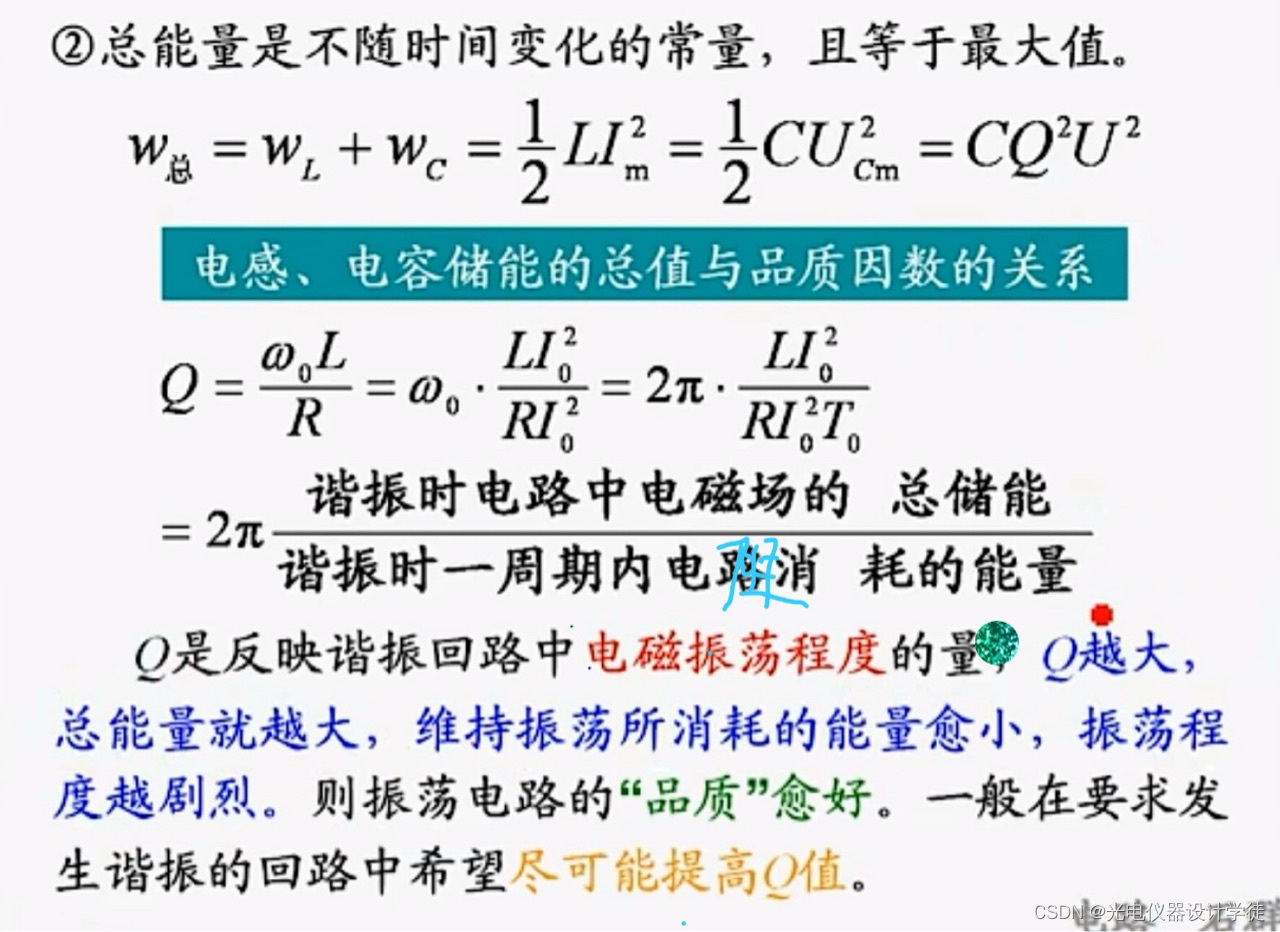

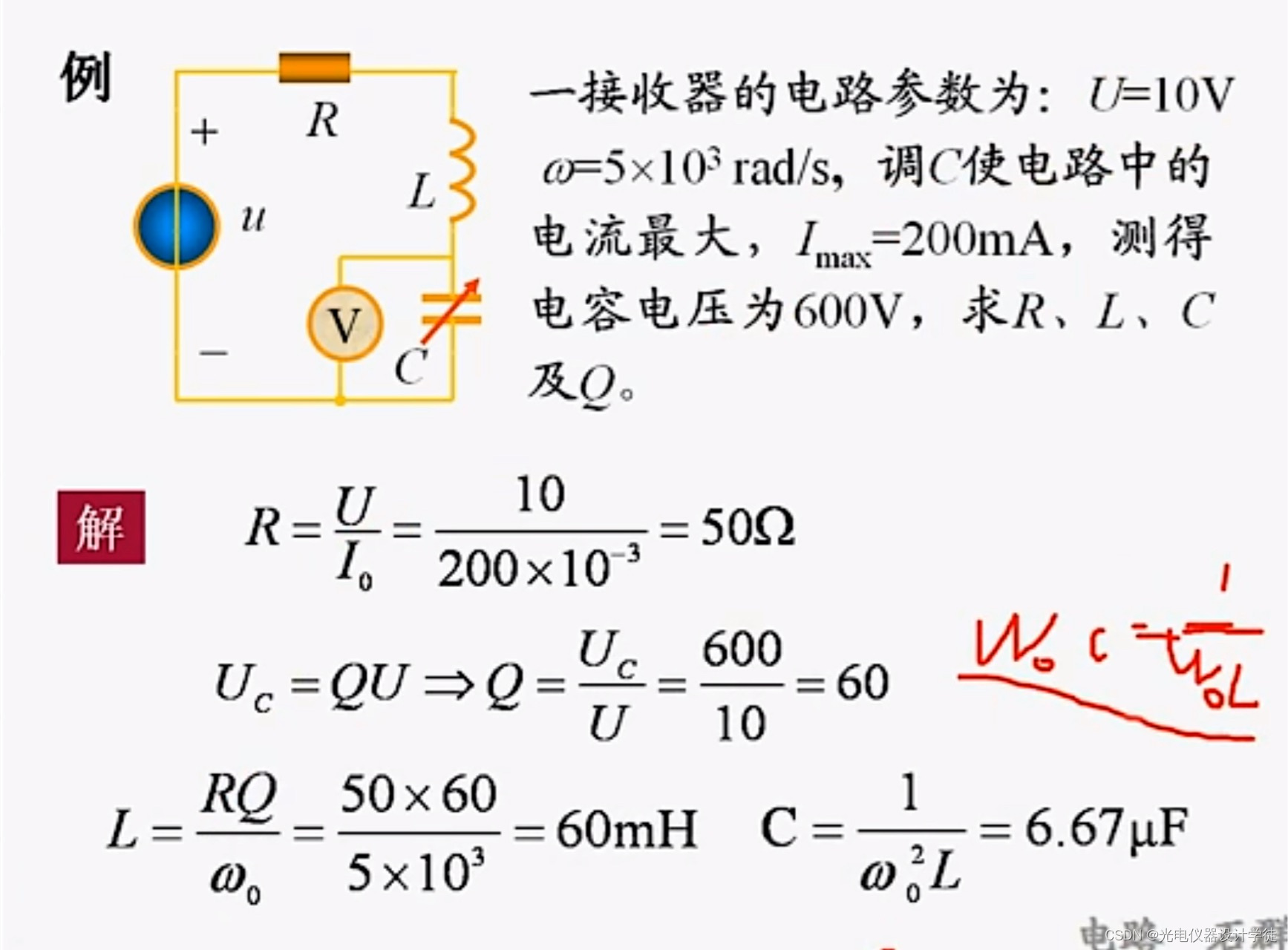

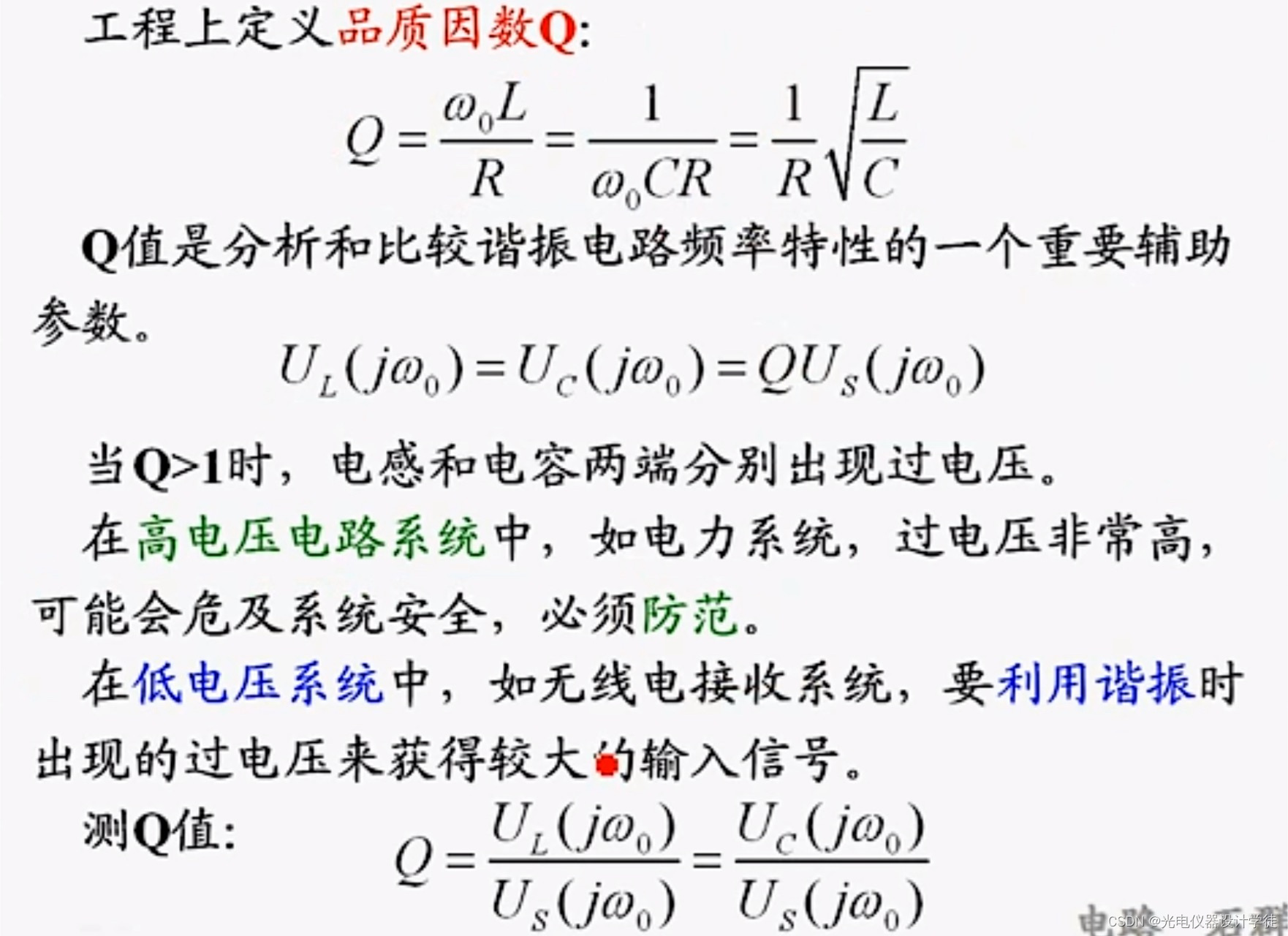

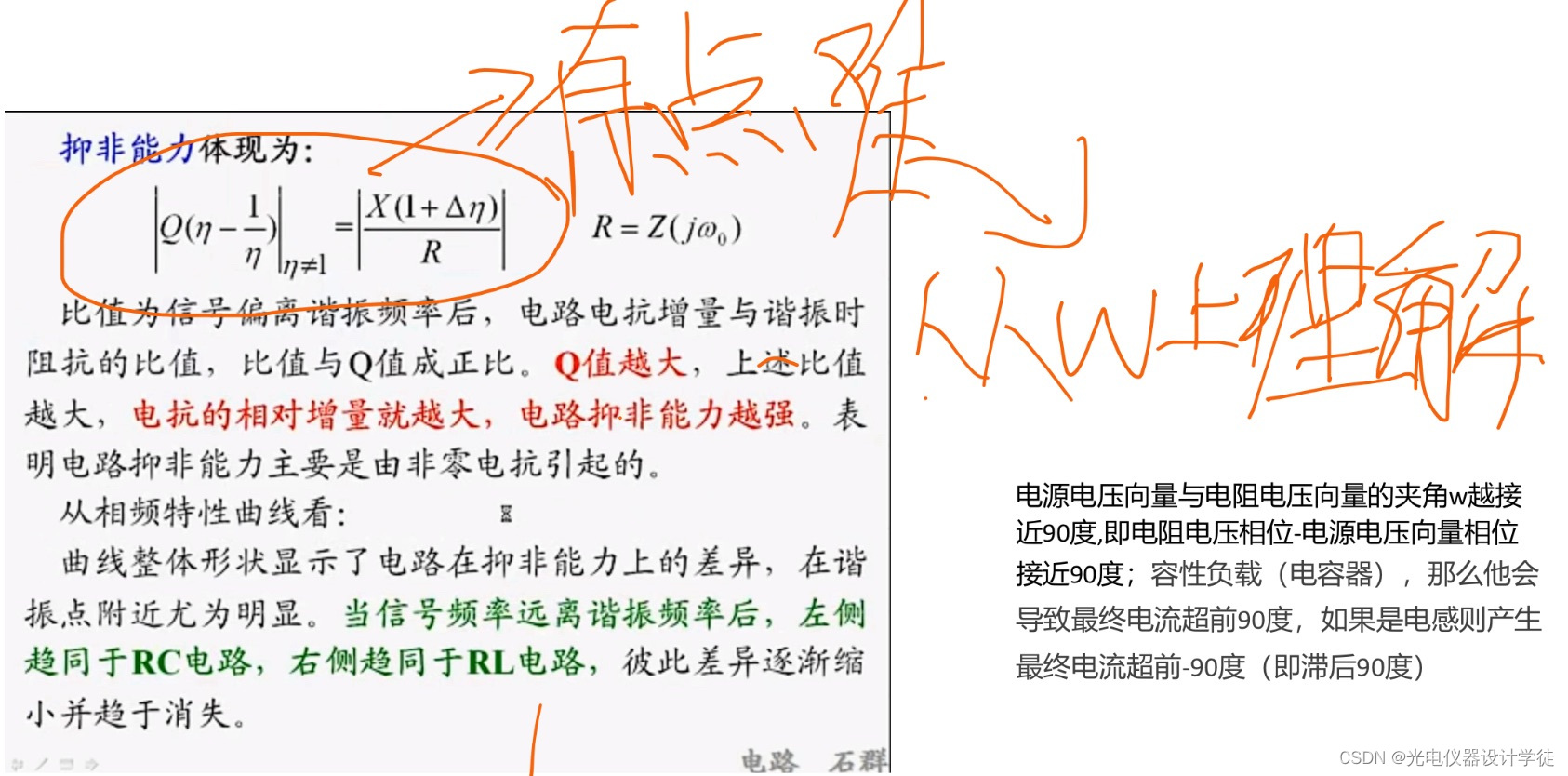

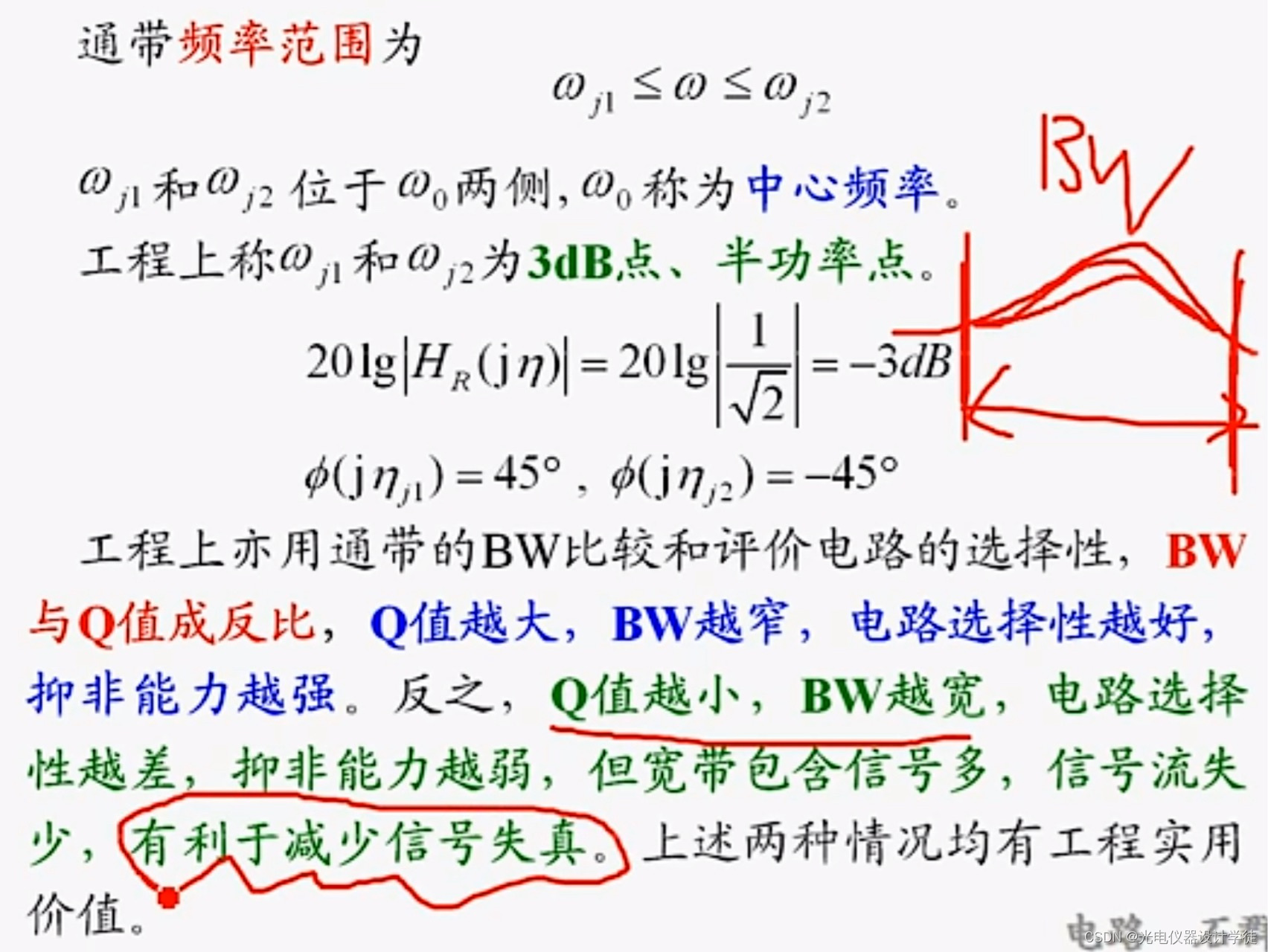

品质因数简单的说，是储存能量与损失能量之比。
品质因数具体的说，简称‌Q值，是电学和磁学中用来描述一个储能器件或‌谐振电路，所储能量与每个周期损耗能量之比的一种质量指标。在串联谐振回路中，电抗元件的Q值等于其电抗与其等效串联电阻的比值
w0是谐振角频率。
角速度的计算公式w=v/r，其中v为某时刻的线速度，r为半径。它用于描述物体绕某点或轴旋转时，单位时间内转过的角度。‌
‌角频率的计算公式为w = 2π/T，其中T为周期。它用于描述物体振动或旋转的频率，与角速度的关系是，在单位时间内，角频率是角速度的2π倍。‌






S表示source，代表这是一个“源”，所以电源一般用Us表示

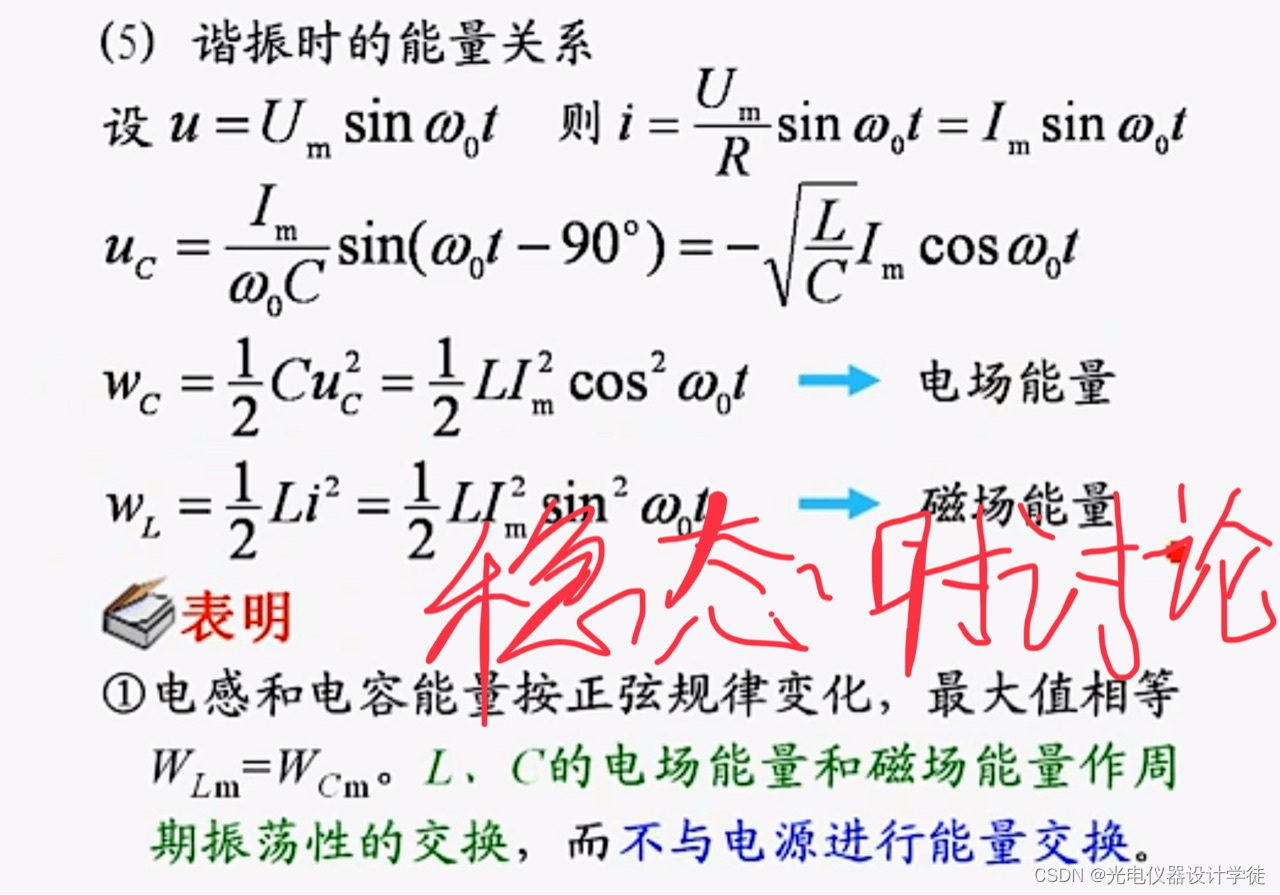

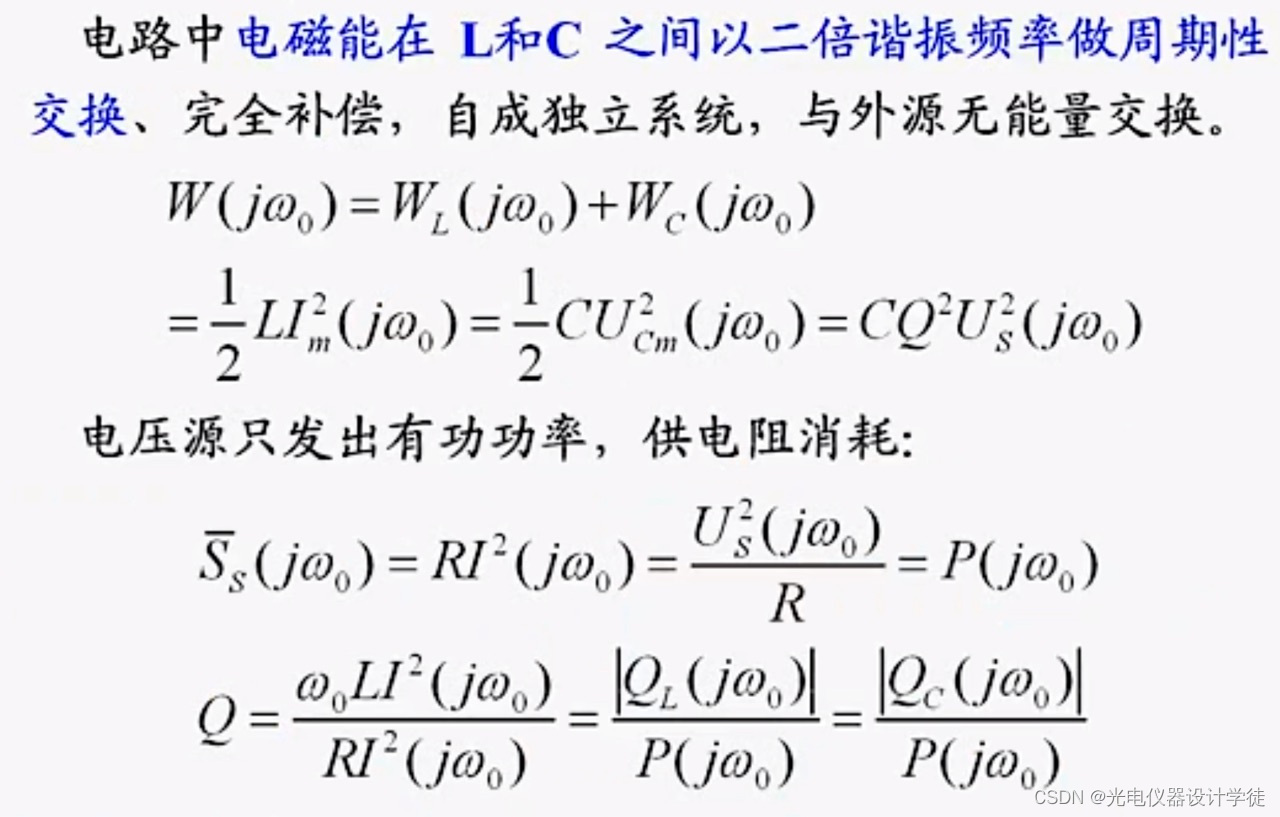

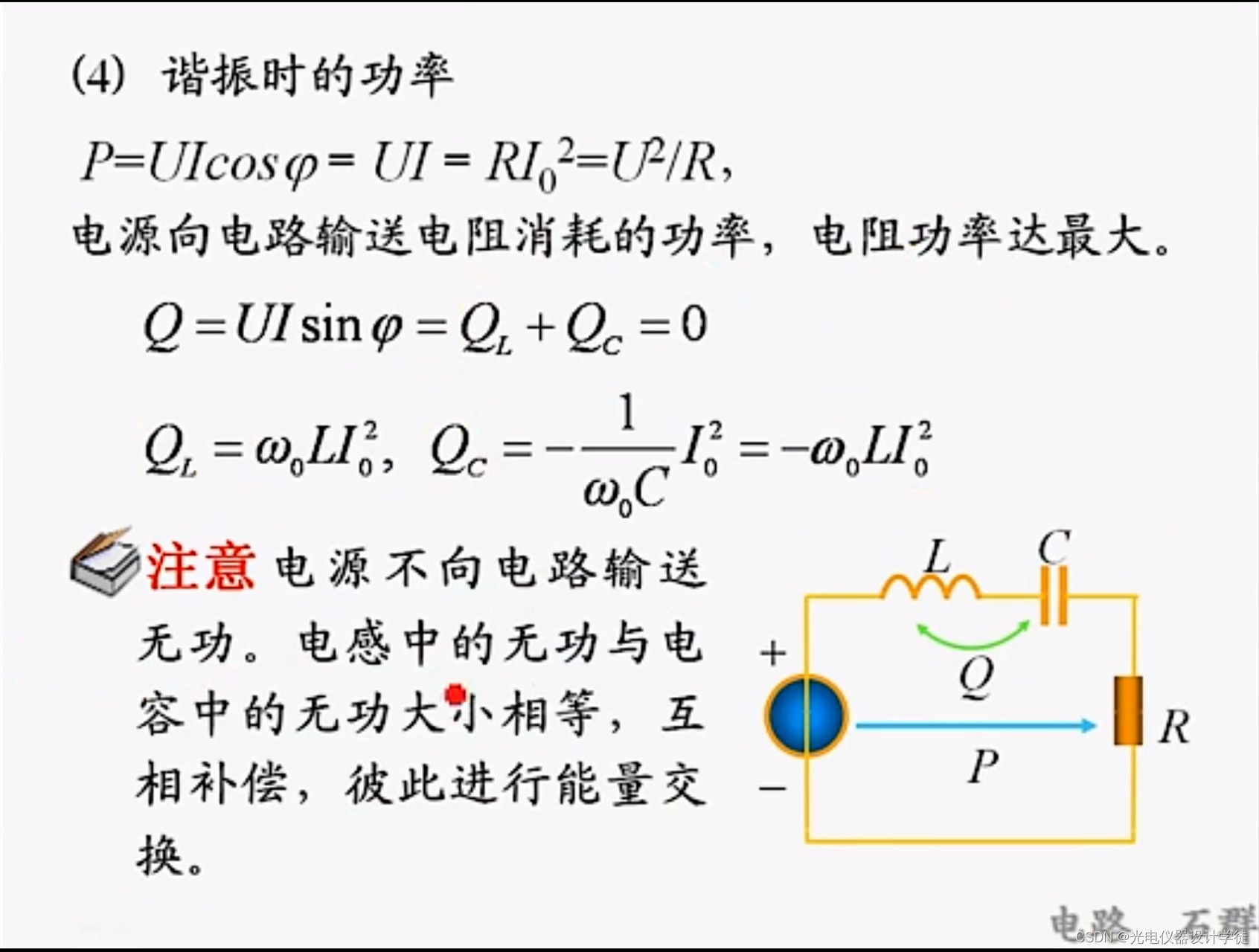

并不是说电感就是一直吸收，电容一直是发出，一直单项流动的感觉，能量的移动后续会细讲。

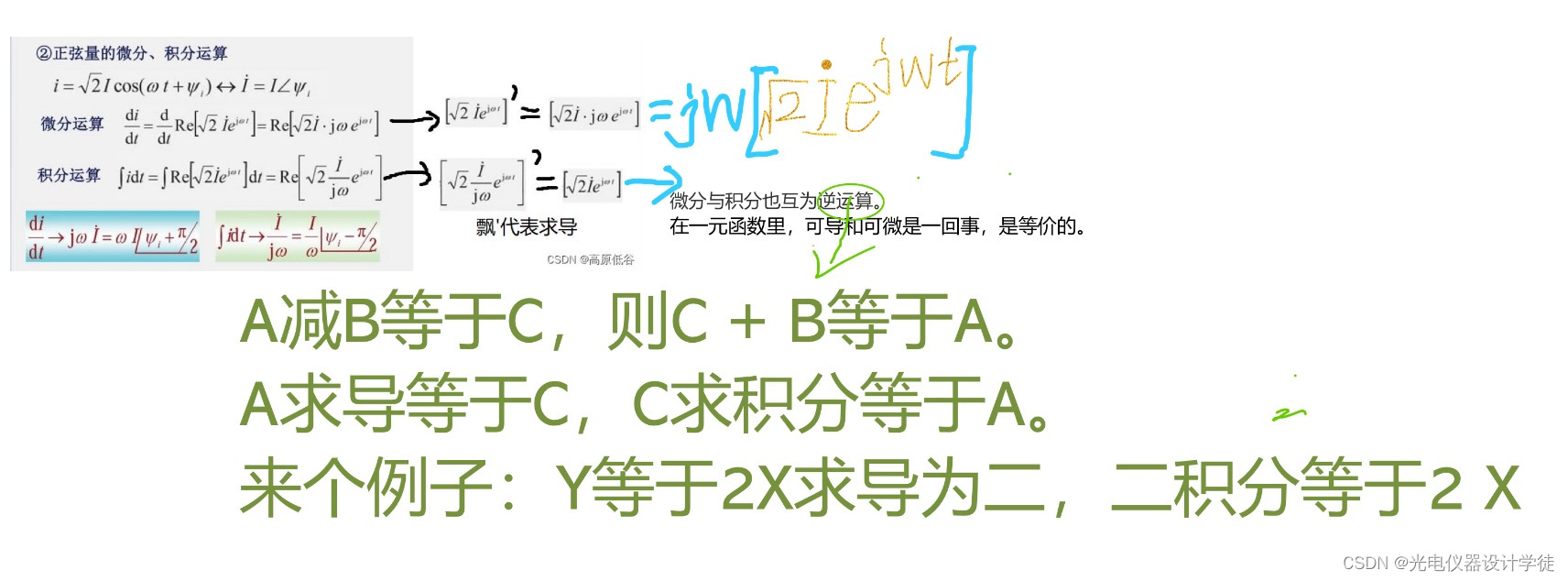

对公式的具体推导，基本就是纯数学，简单的变换，感兴趣可以去看视频。

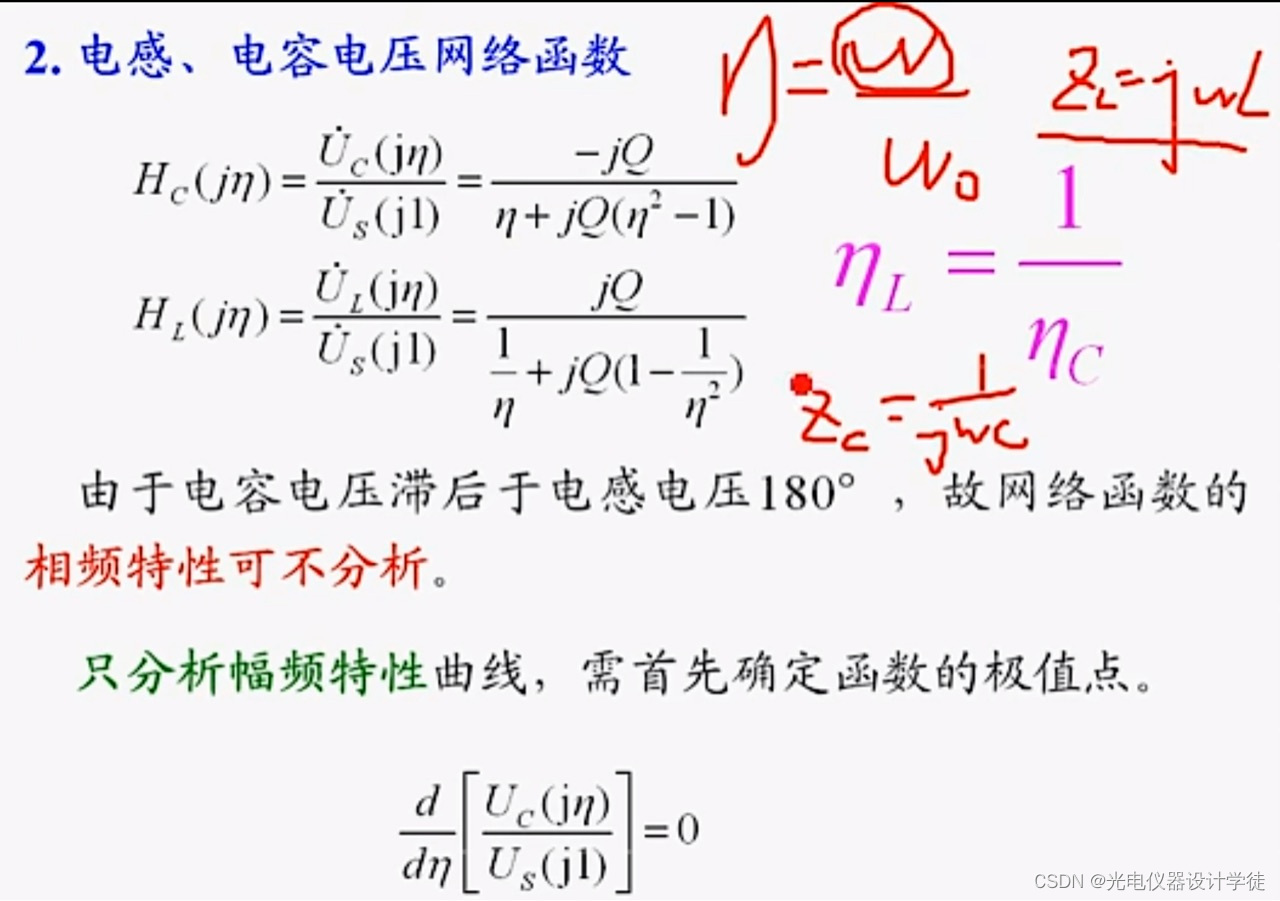

电感电容的对偶关系

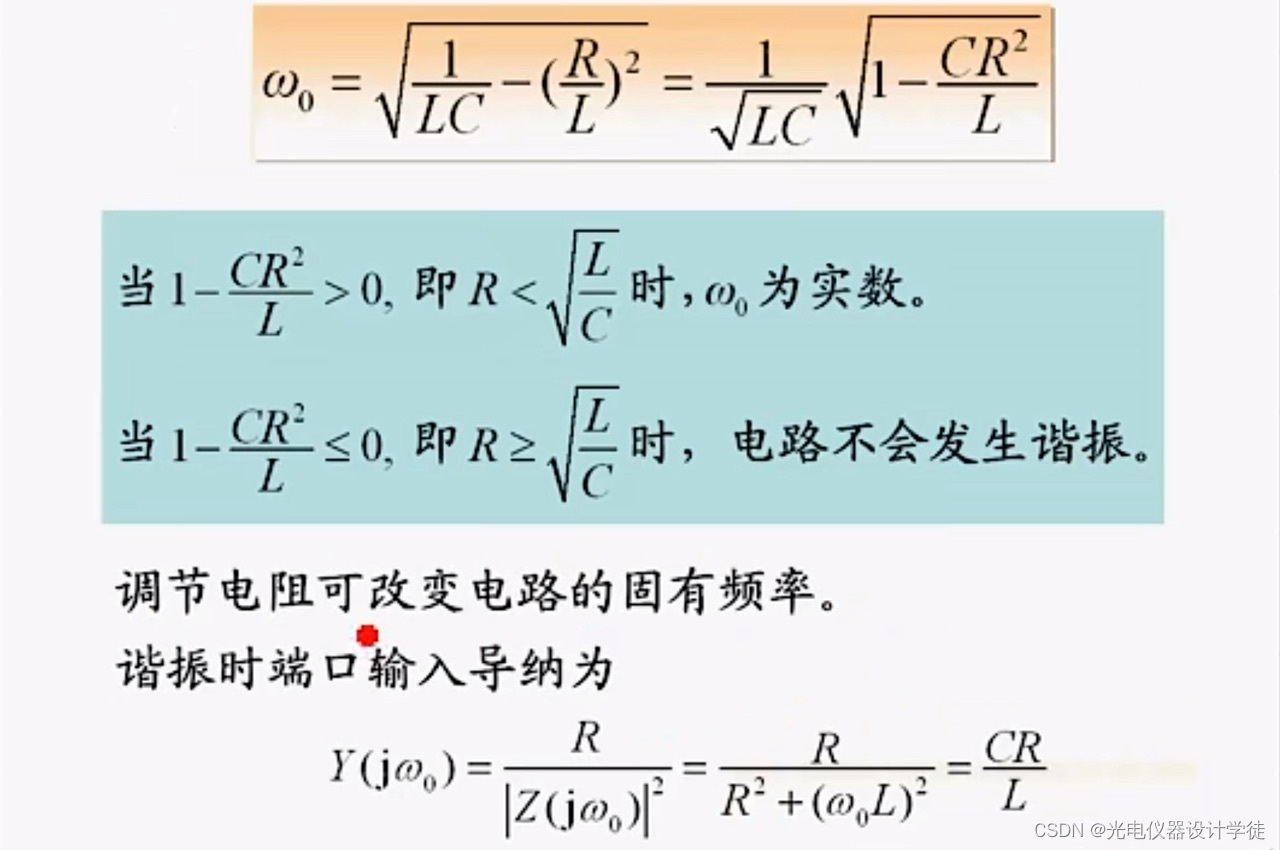

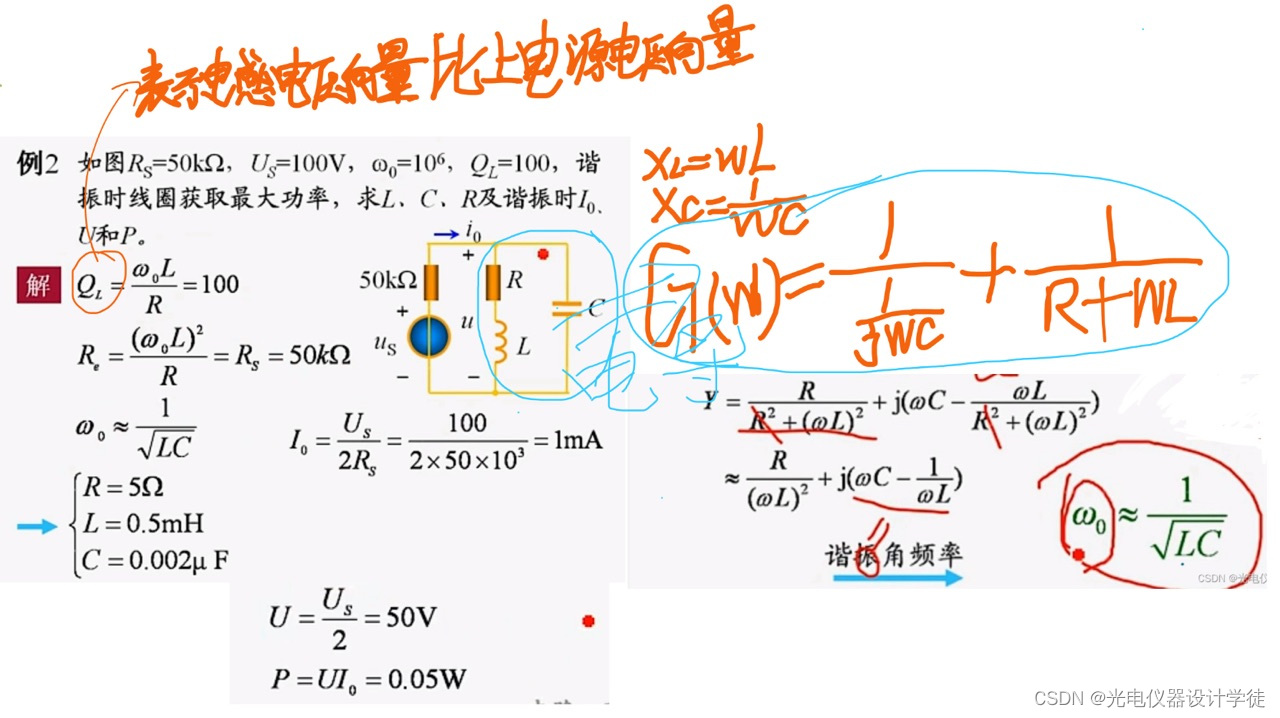

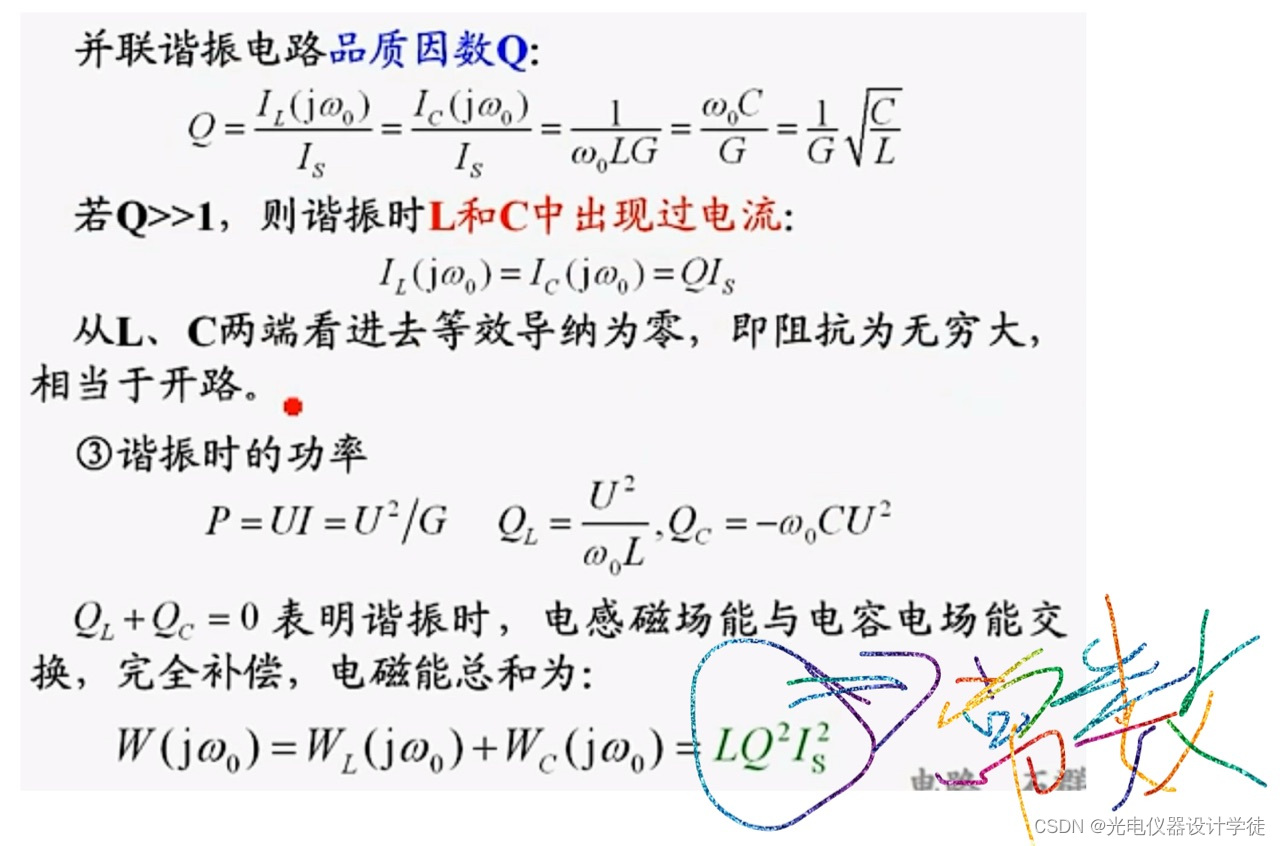

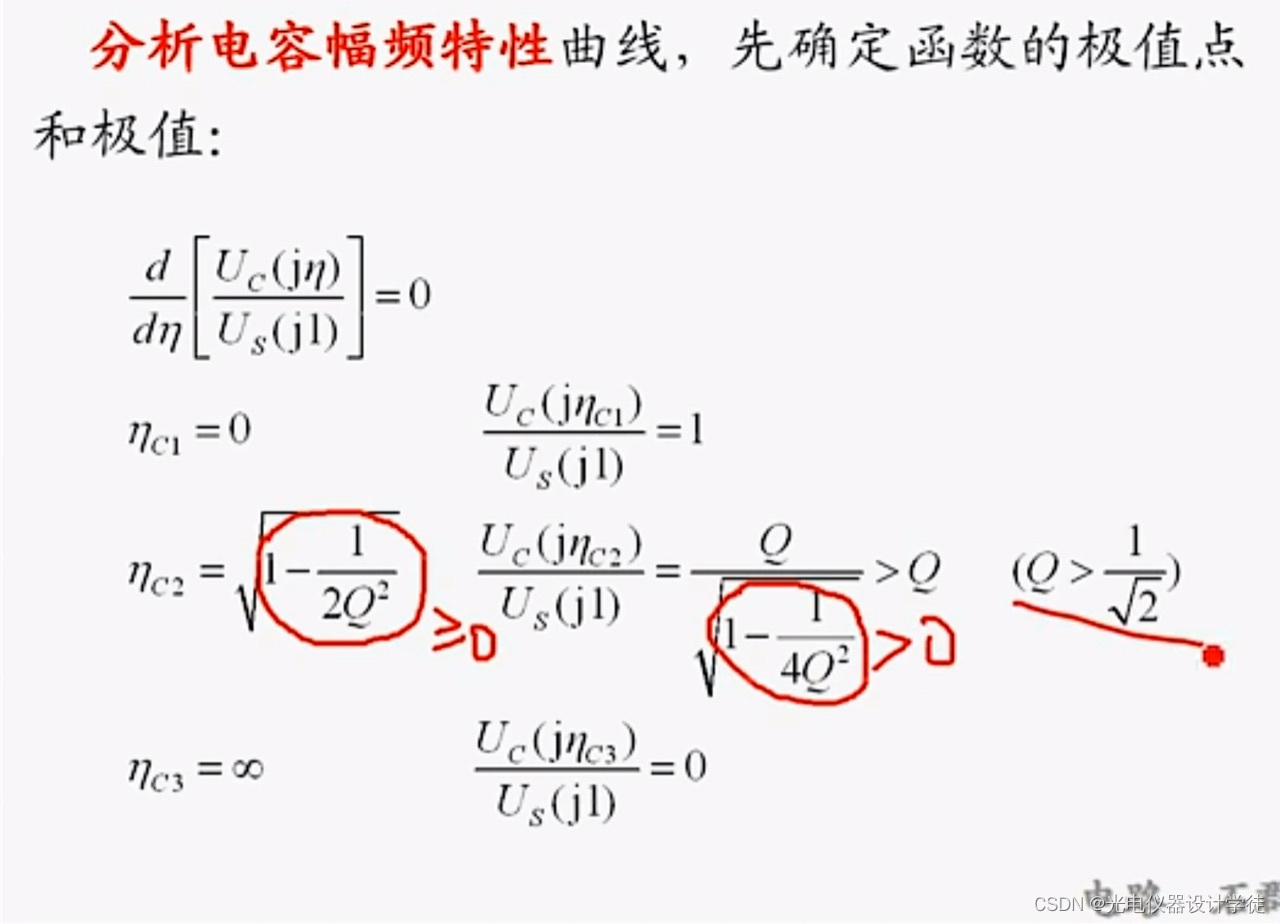

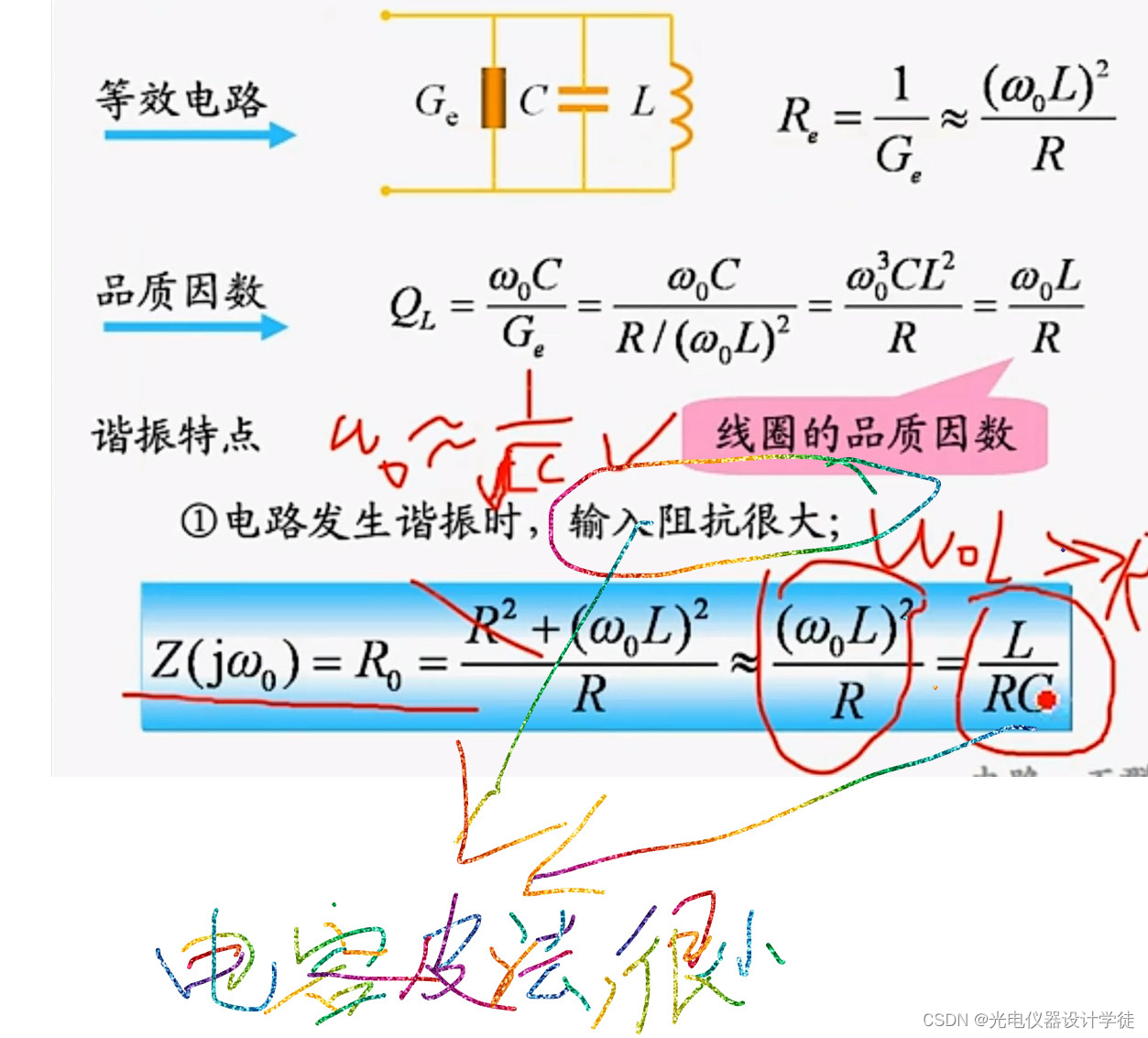

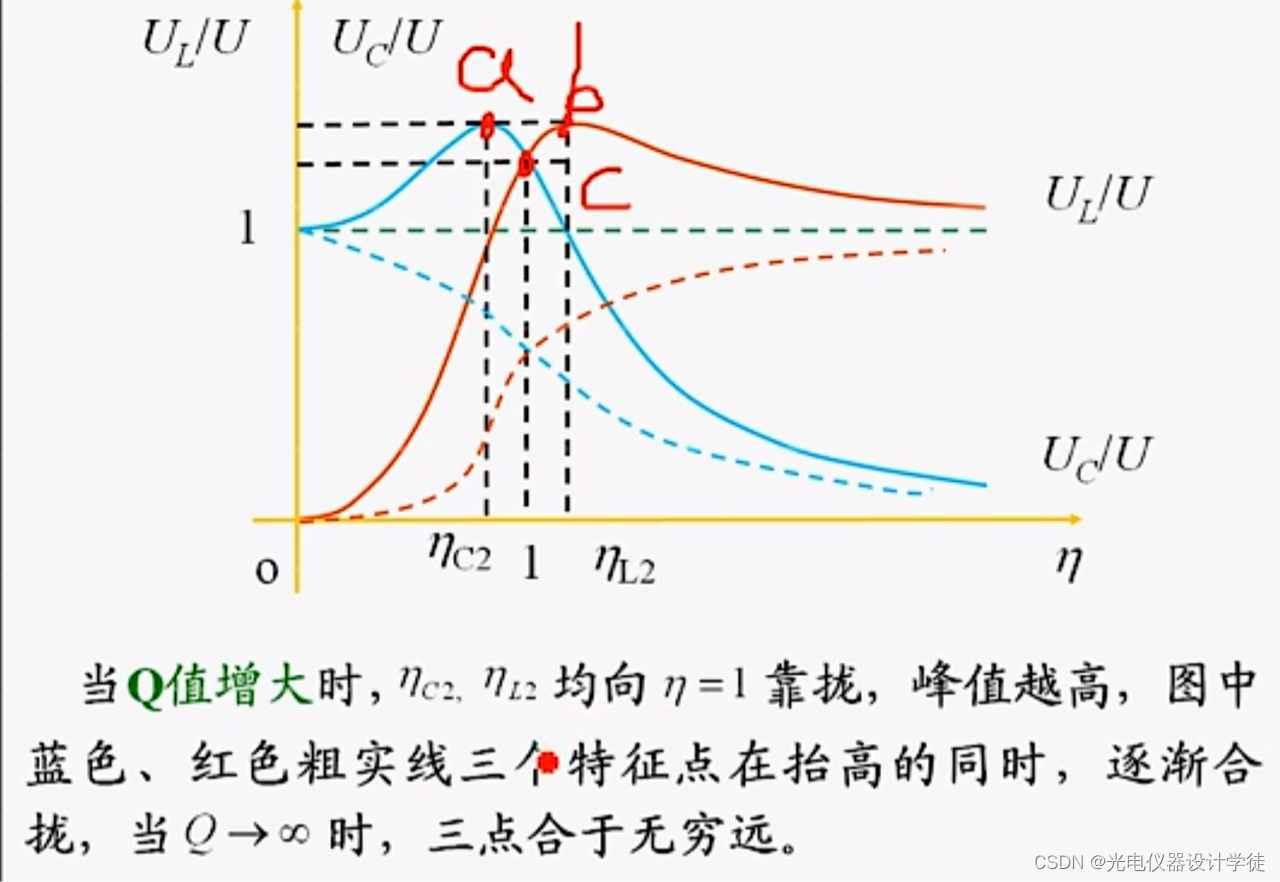

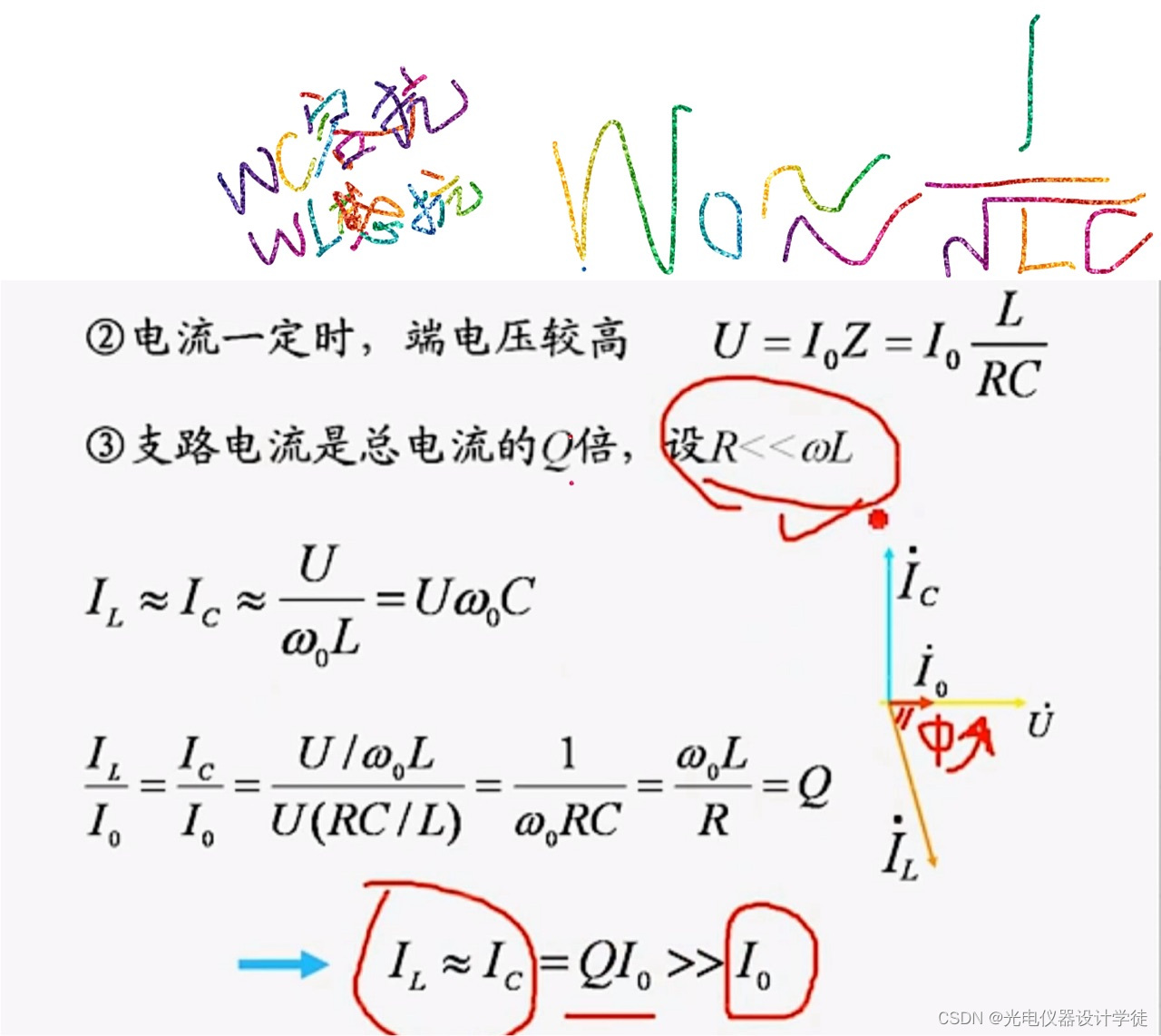

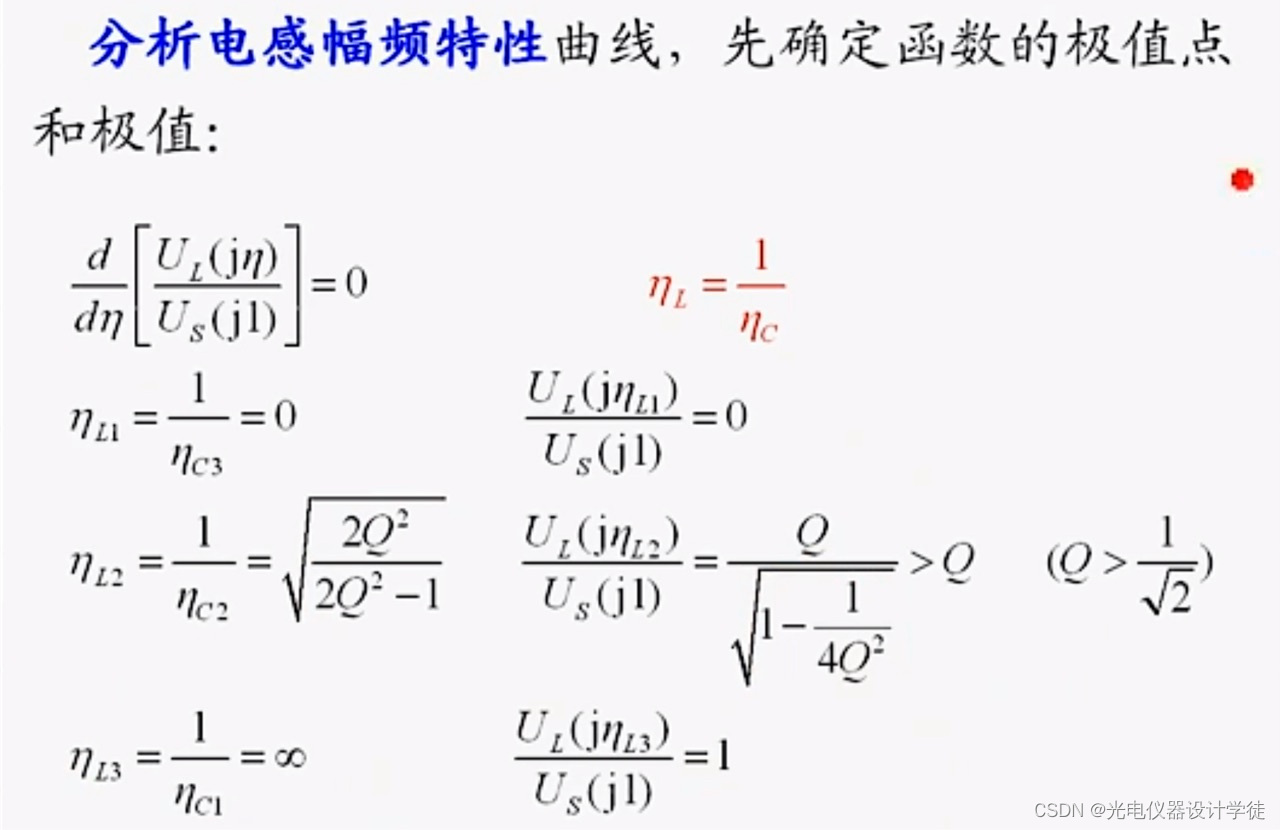

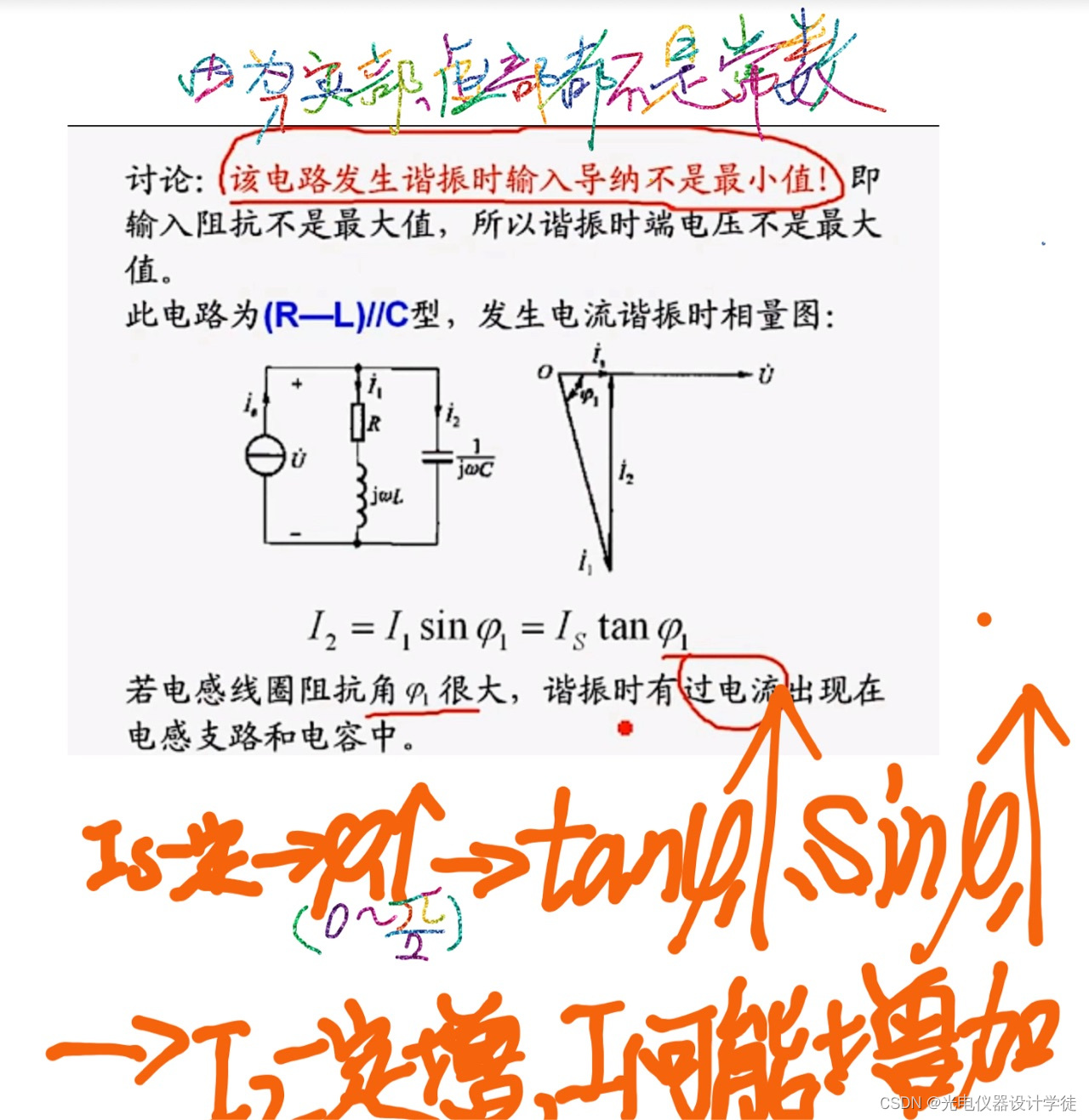

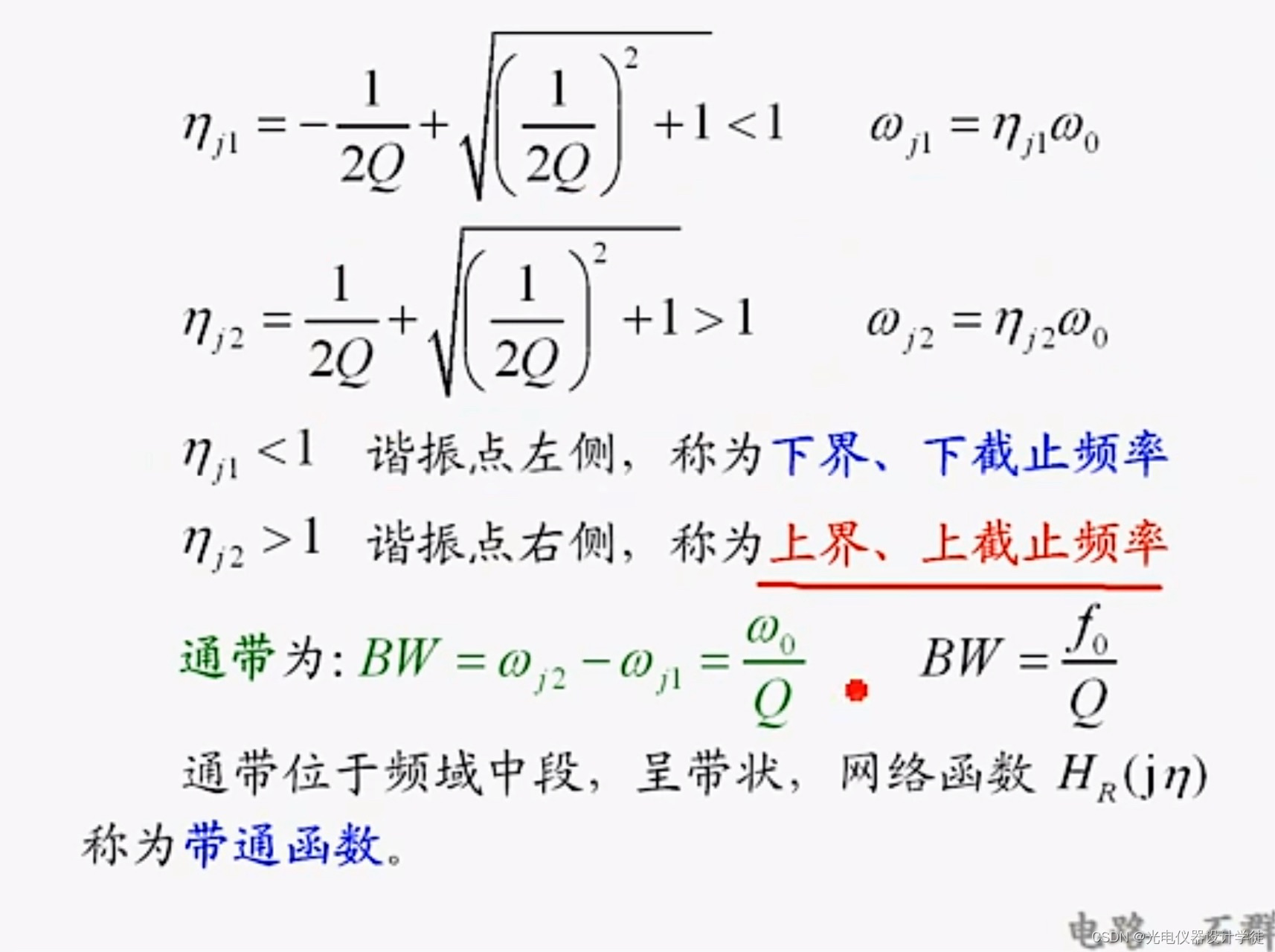

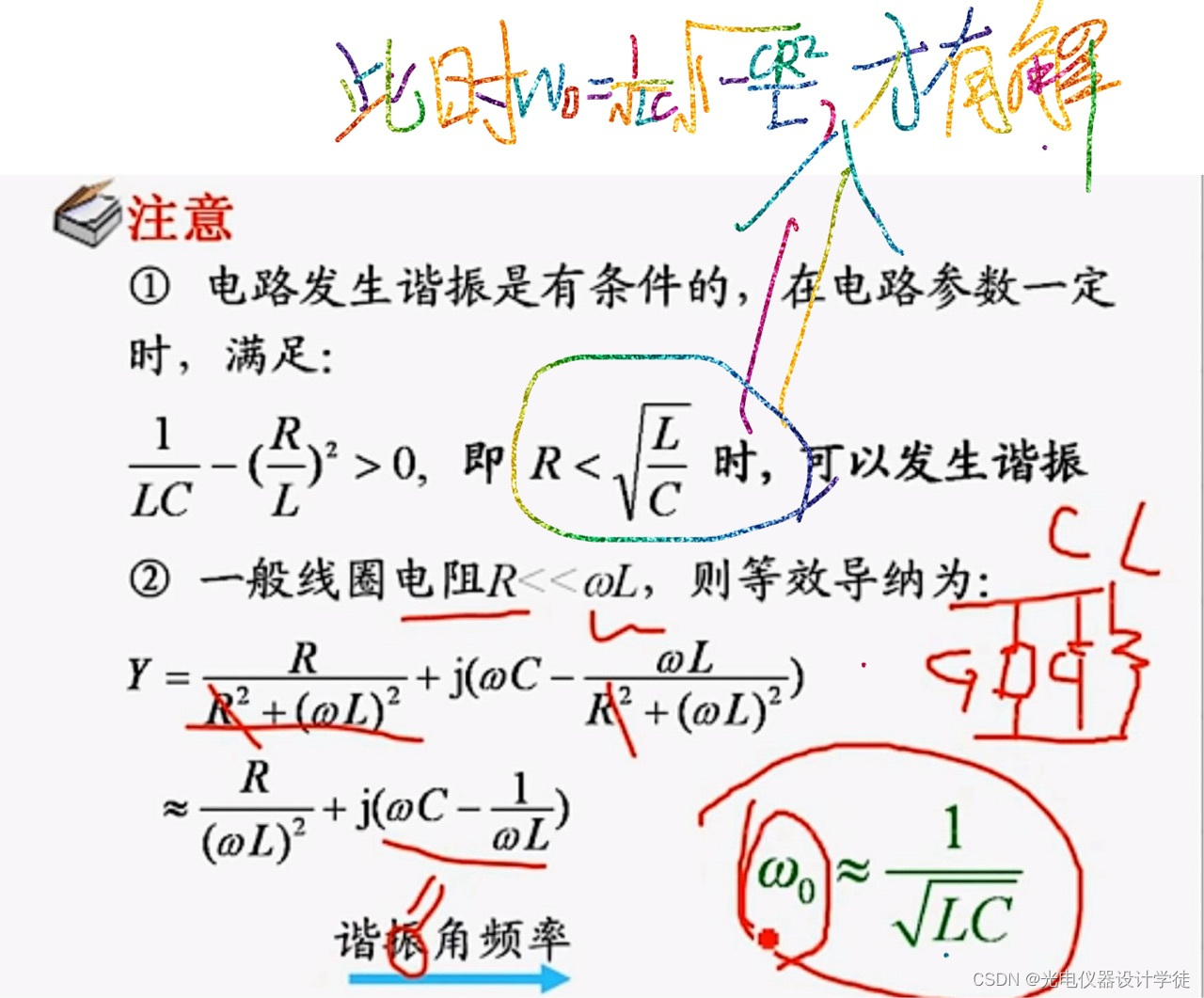

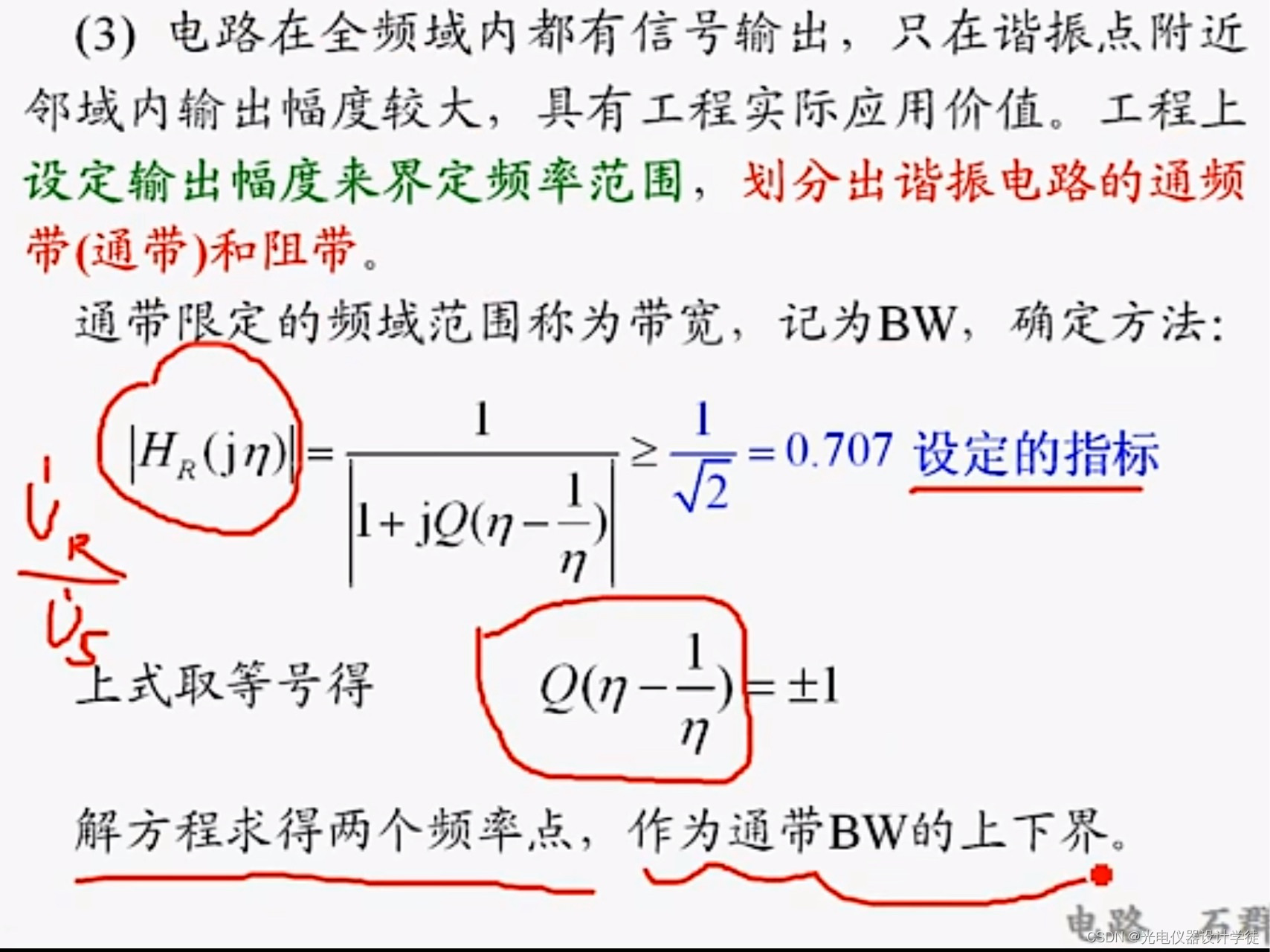

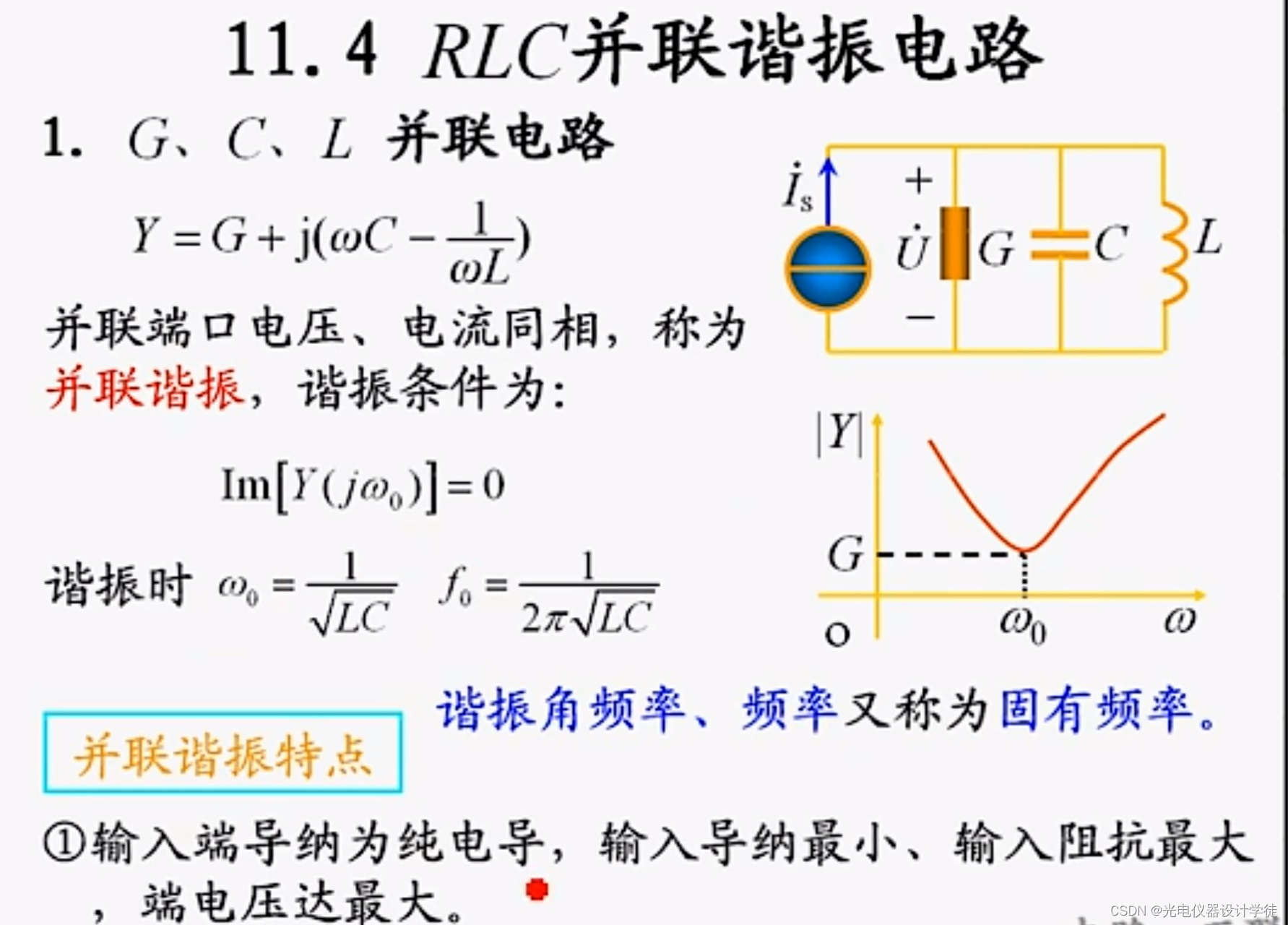

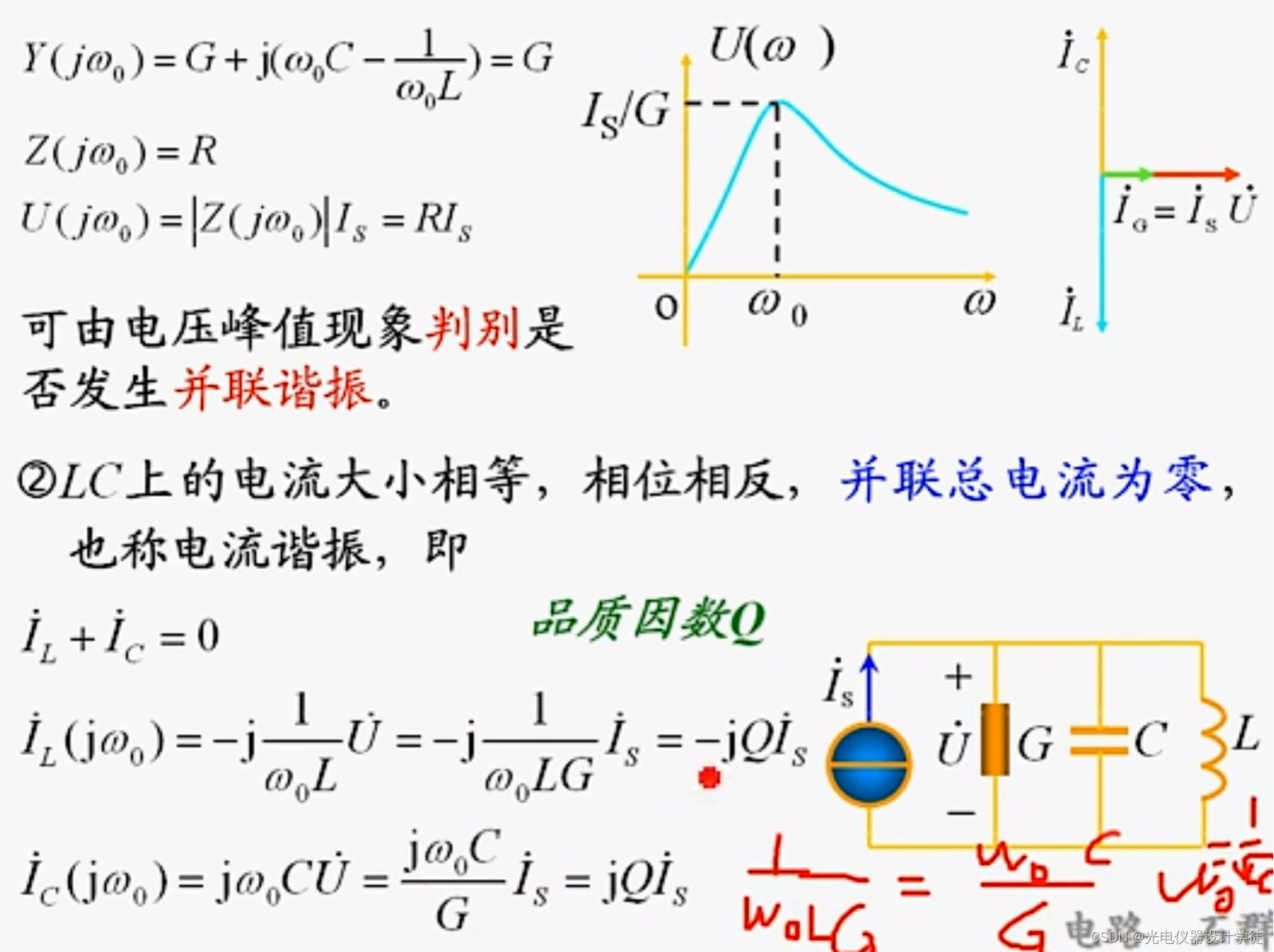

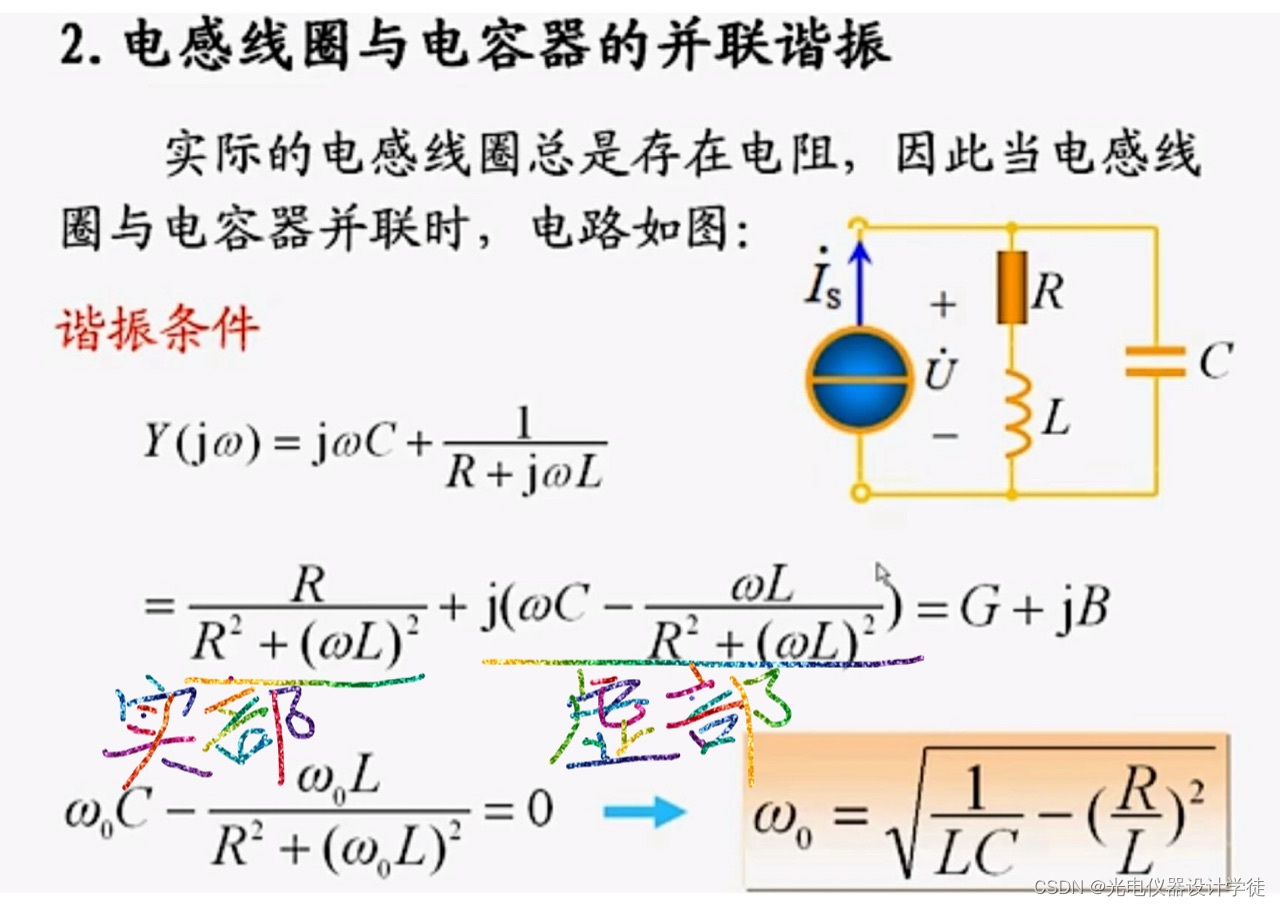

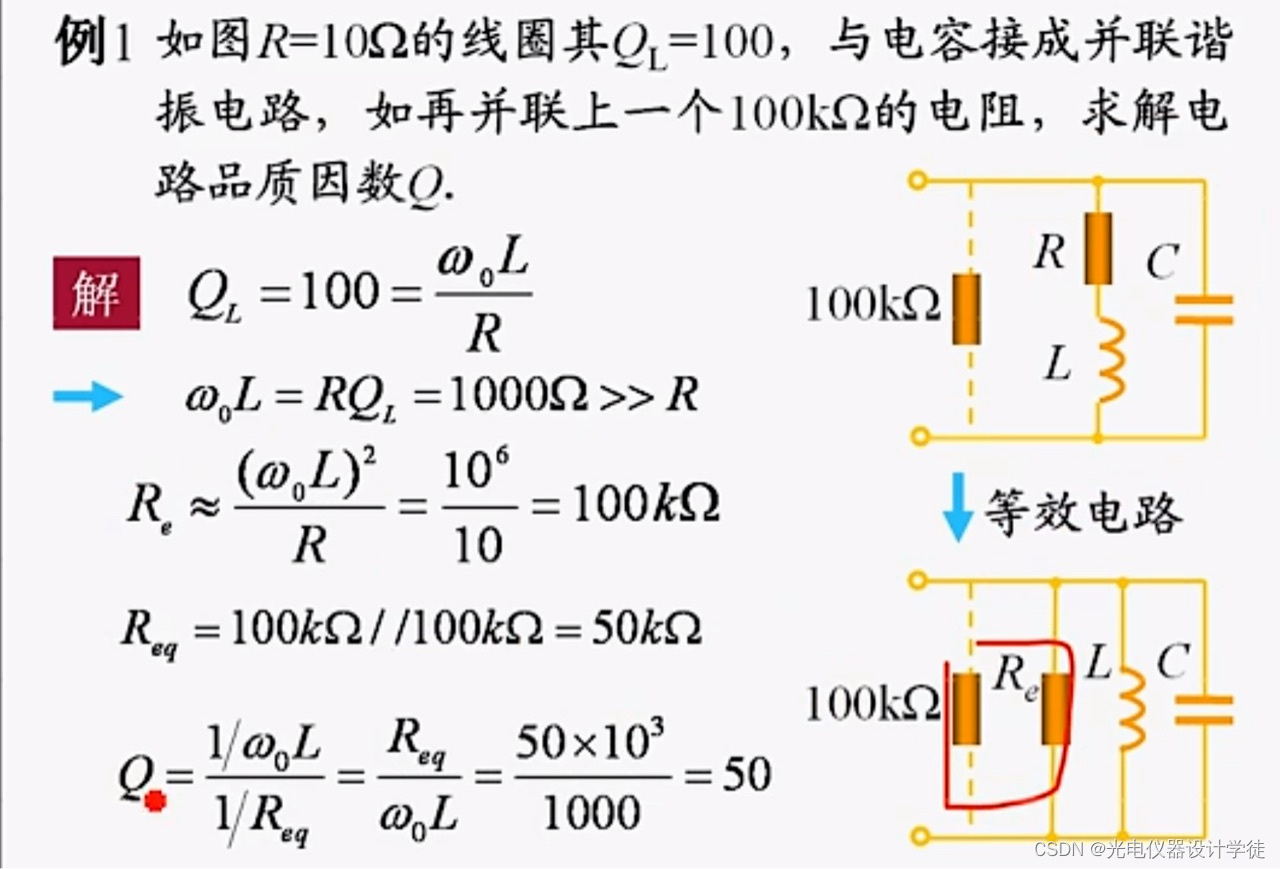

3RLC并联谐振电路

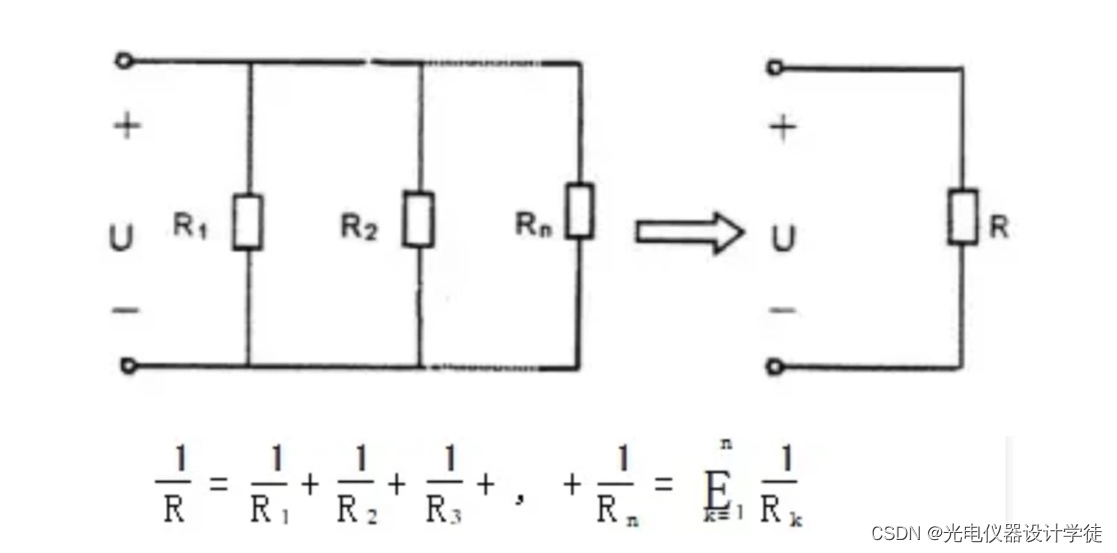

上图是并联：1/R总＝1/R1+1/R2+1/R3+……;

复数形式的导纳大小，指的是摸大小

公式推导过程基本是常见的变换，没有新意，可以更多的关注公式的使用。

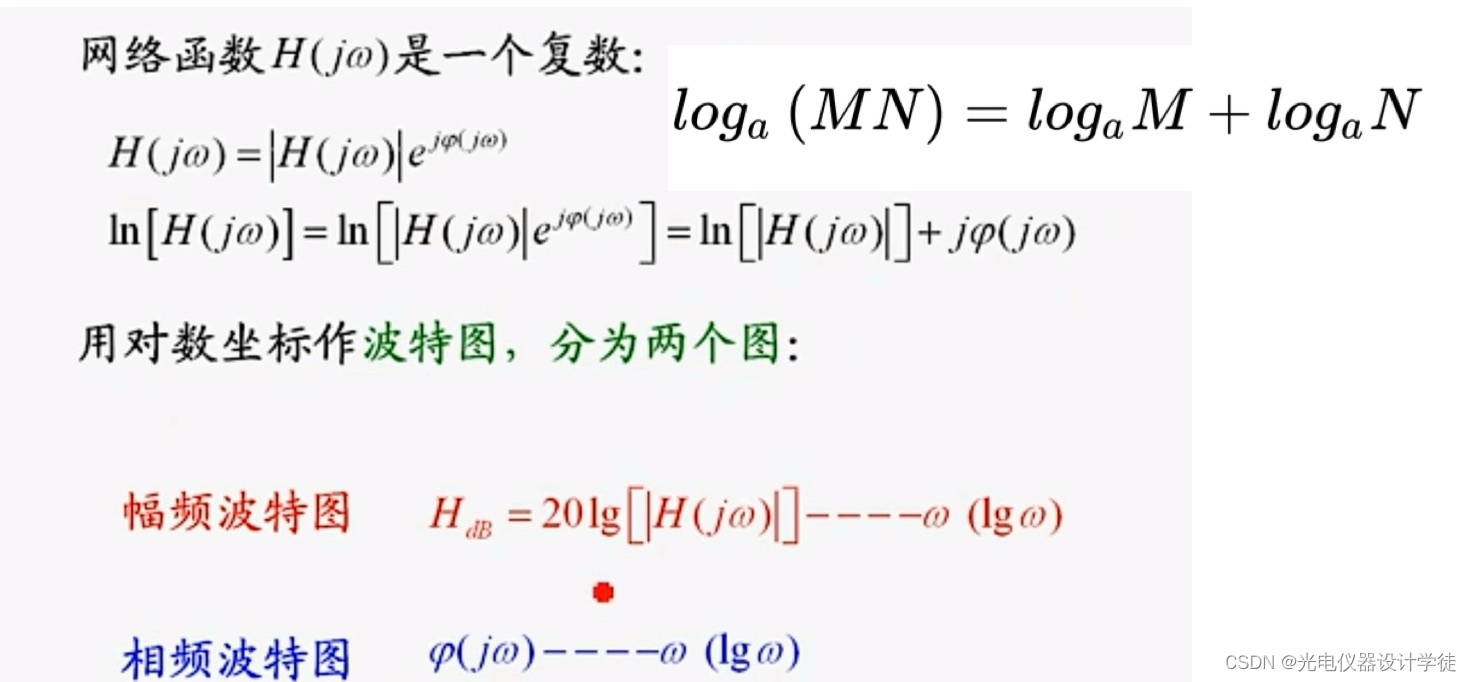

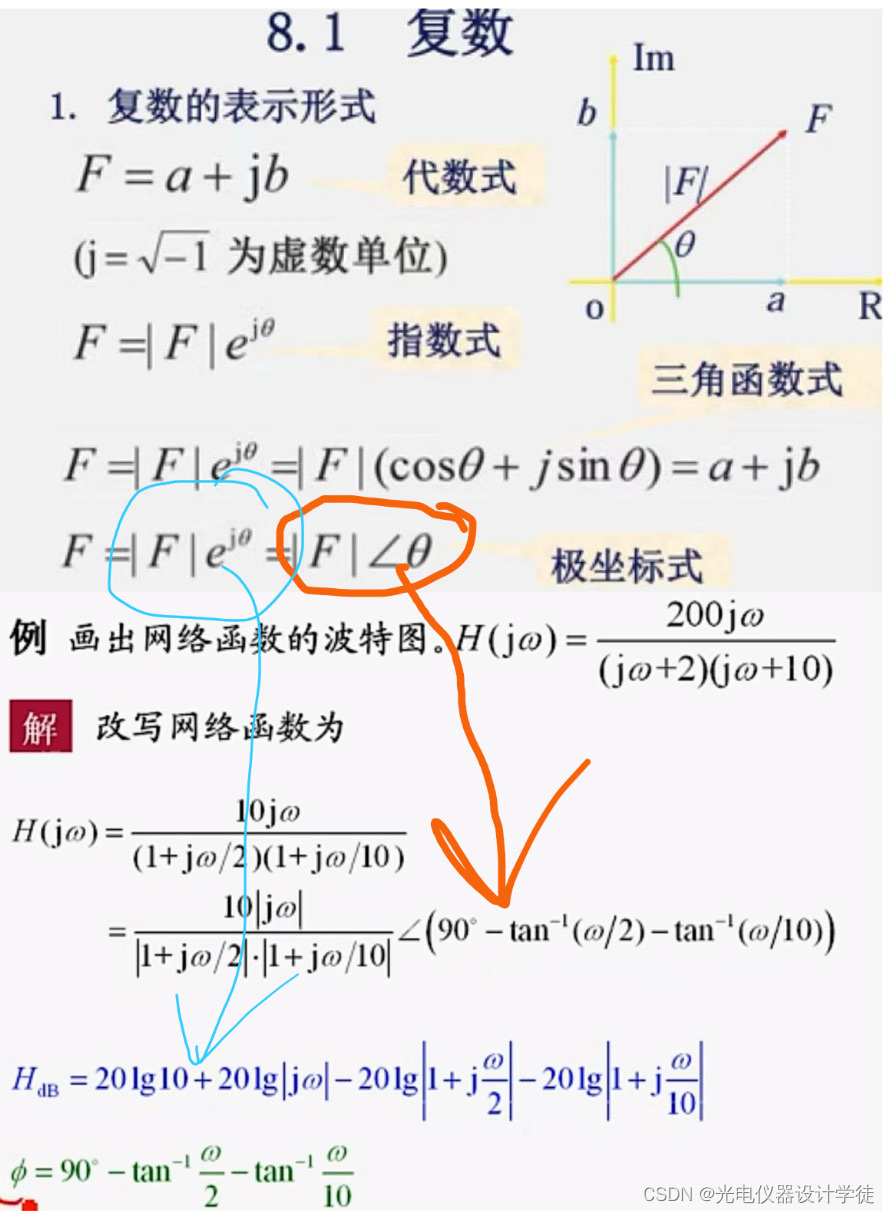

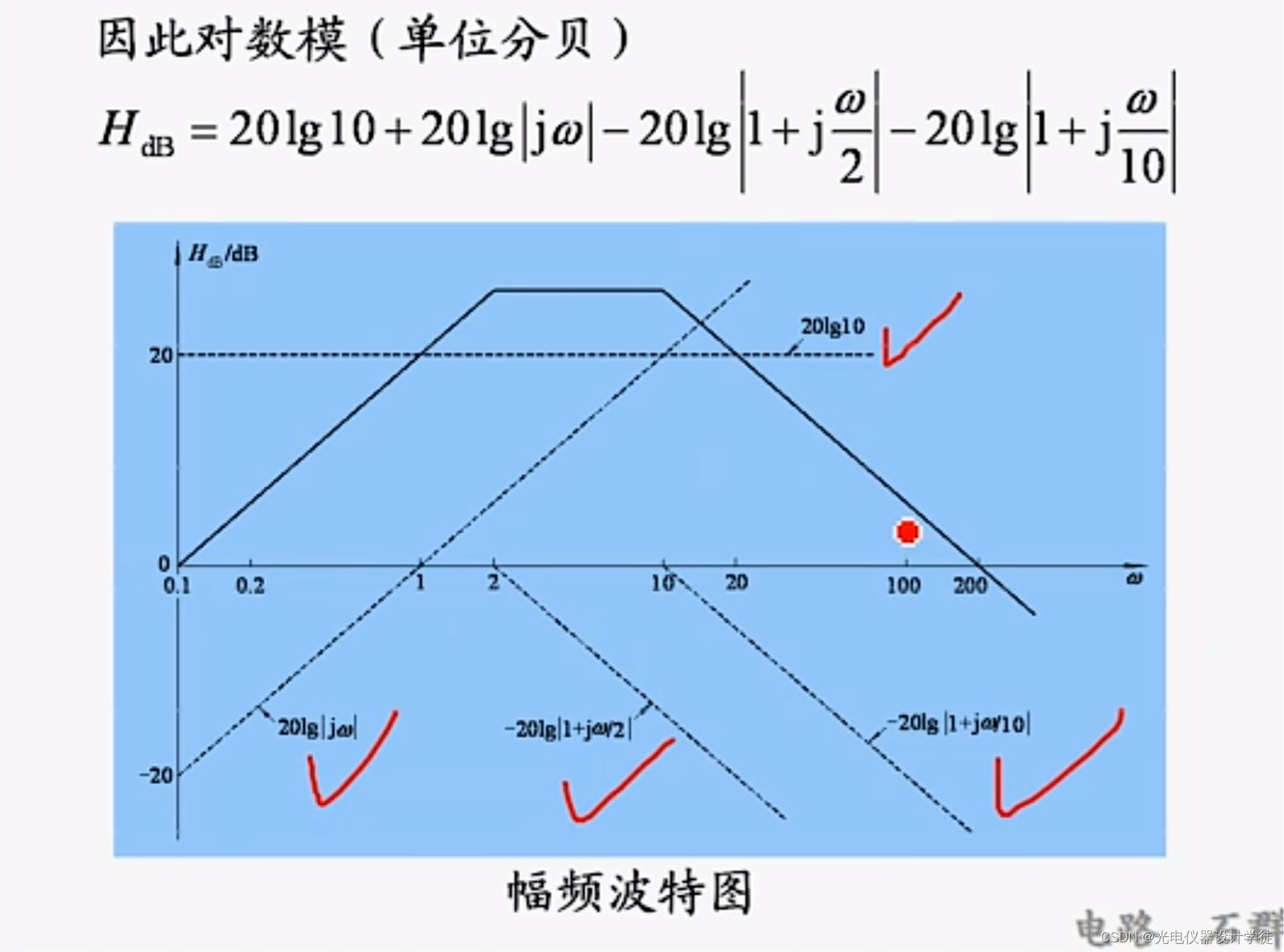

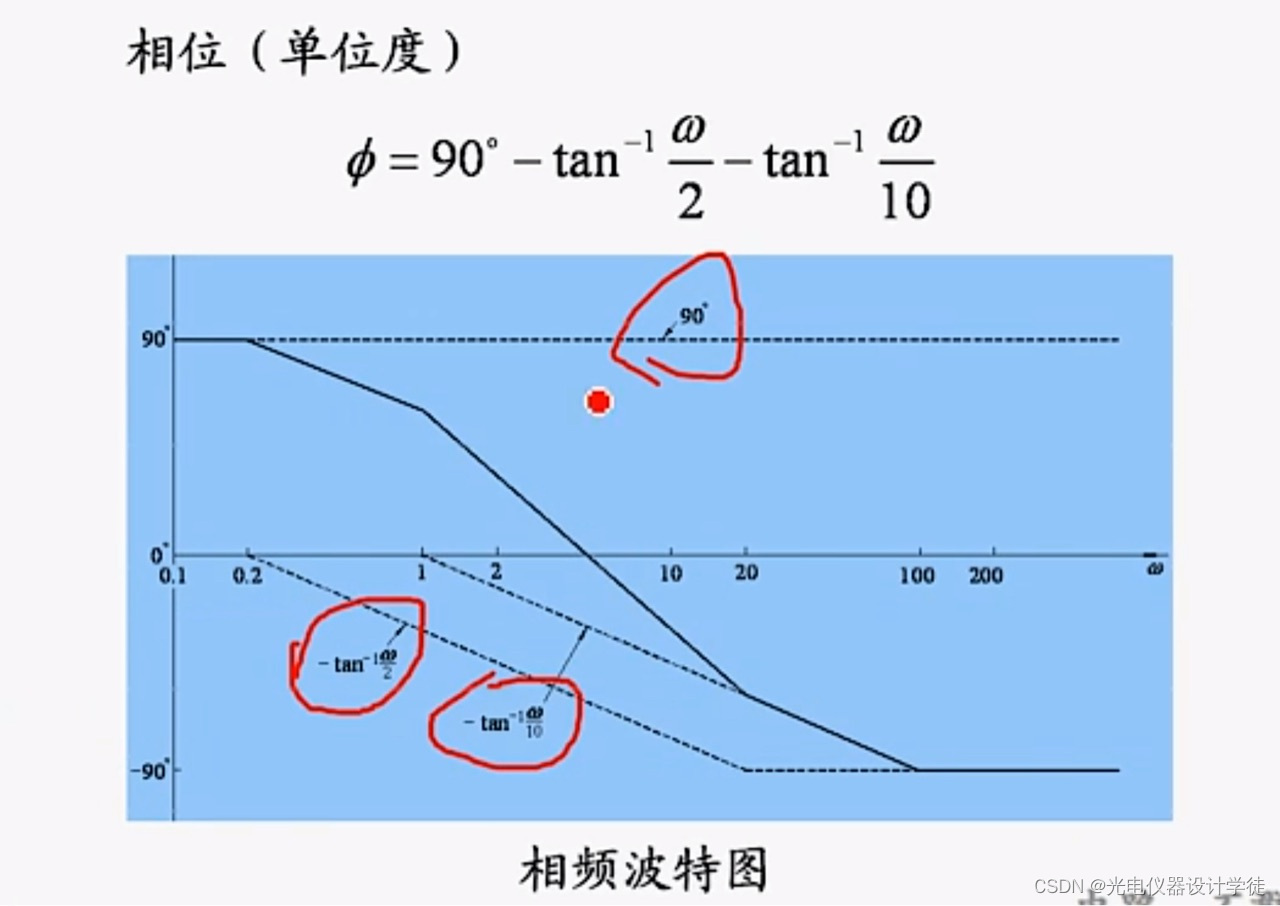

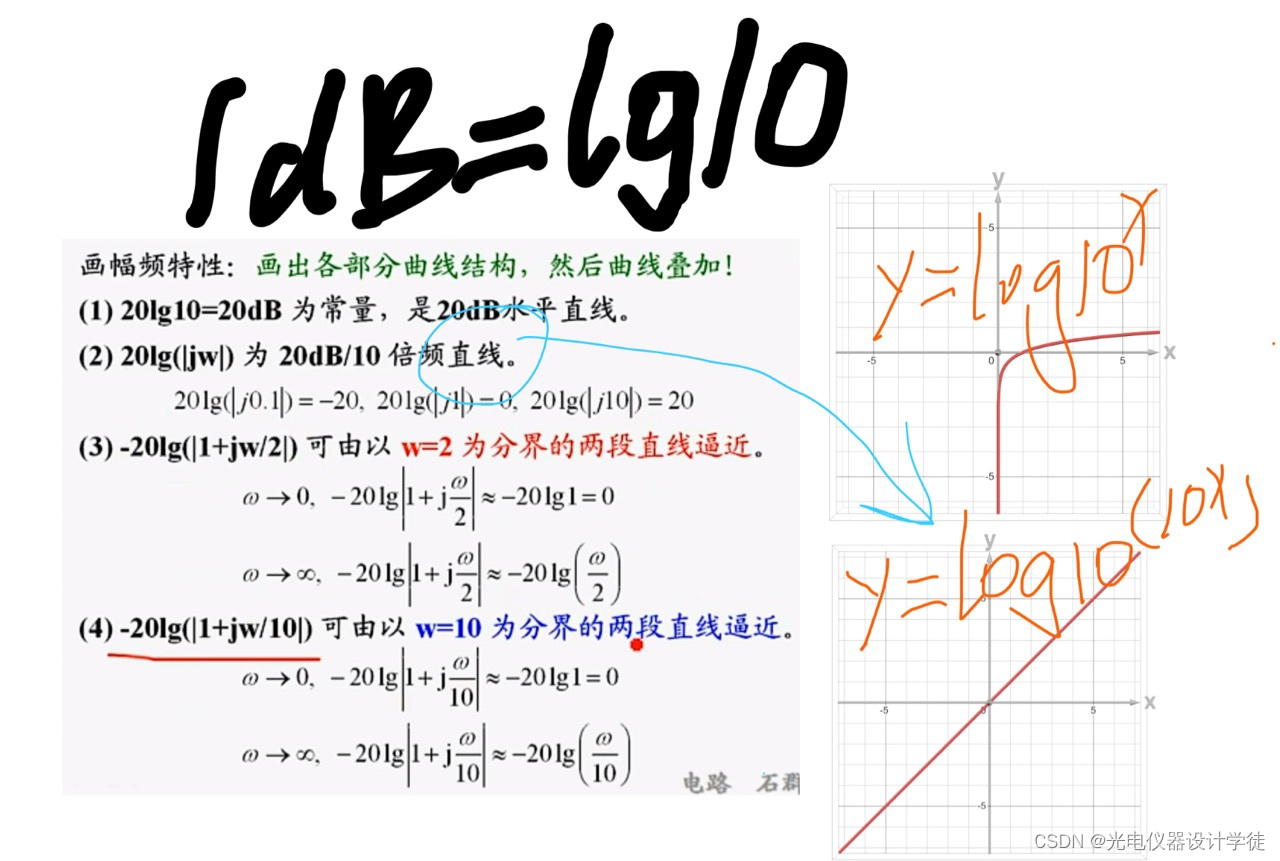

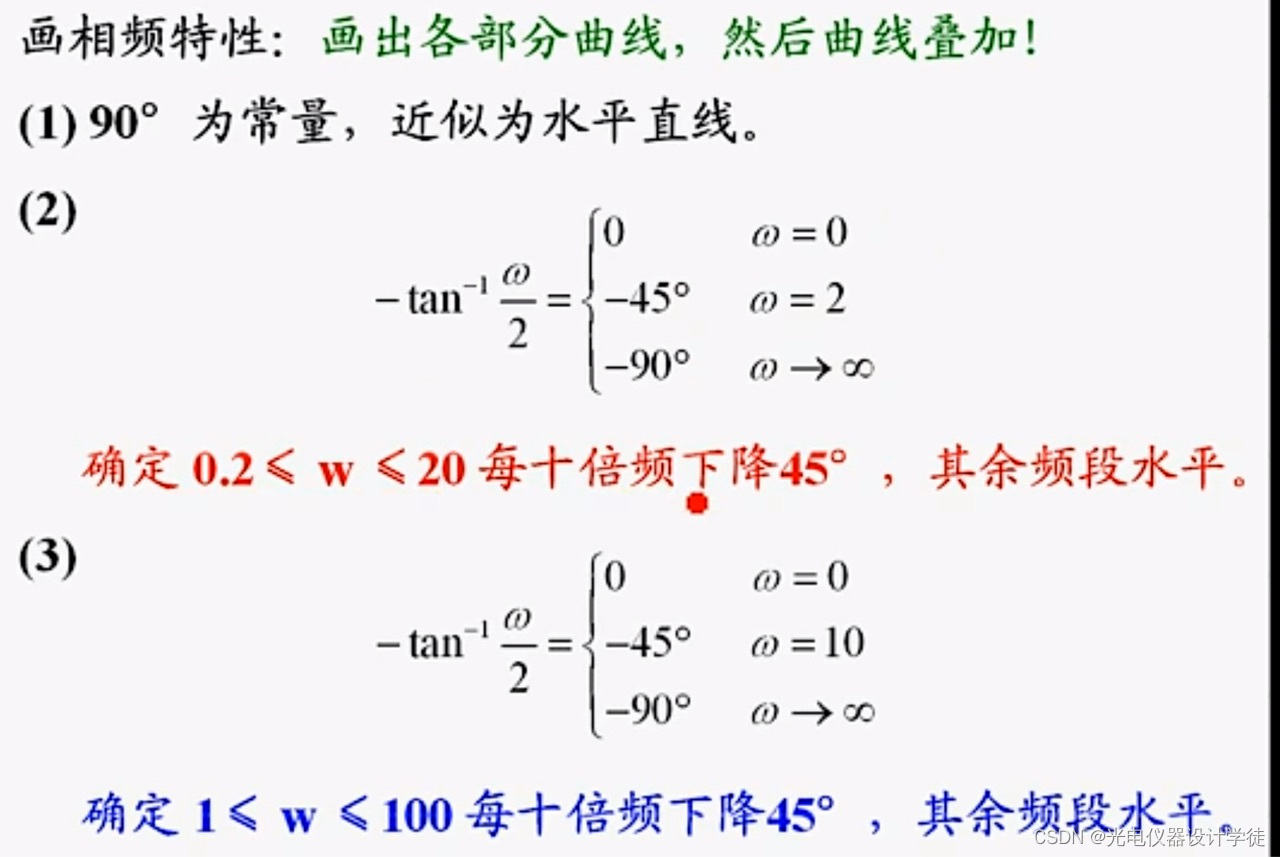

4波特图

石群老师的《自动控制原理》第五章详细介绍了对于一个系统如何绘制波特图。本课程介绍相对略，主要解释概念。

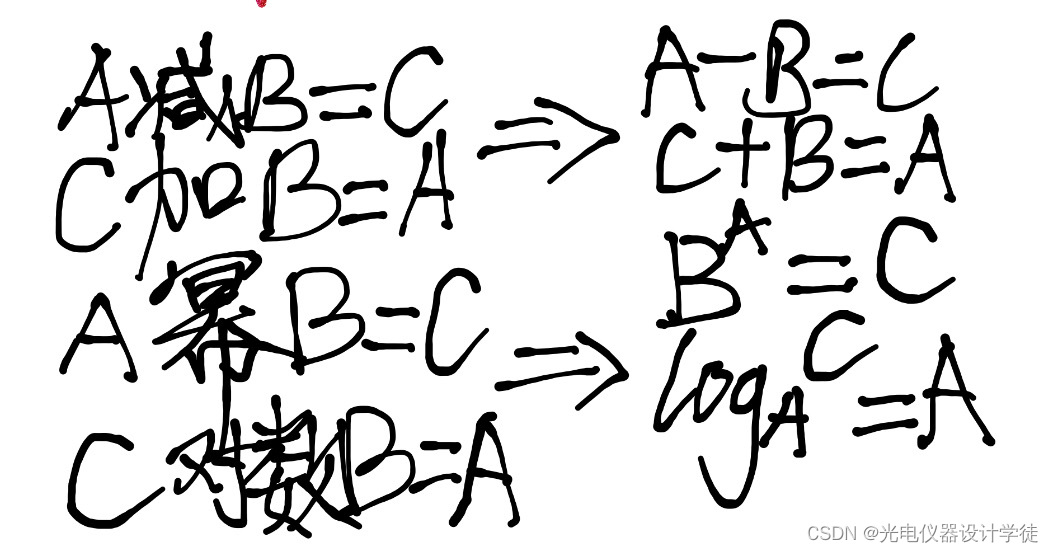

幂与对数互为逆运算

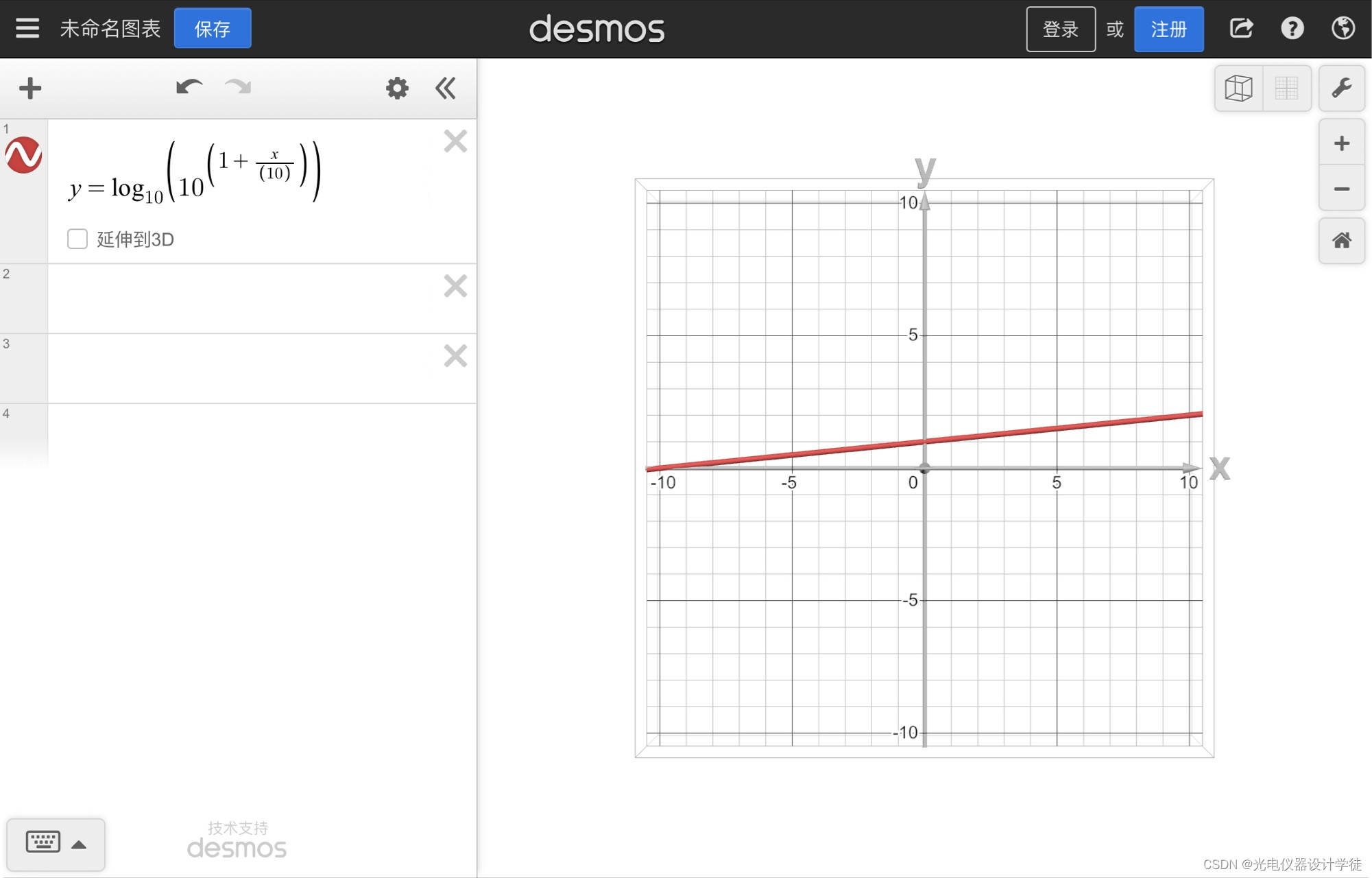

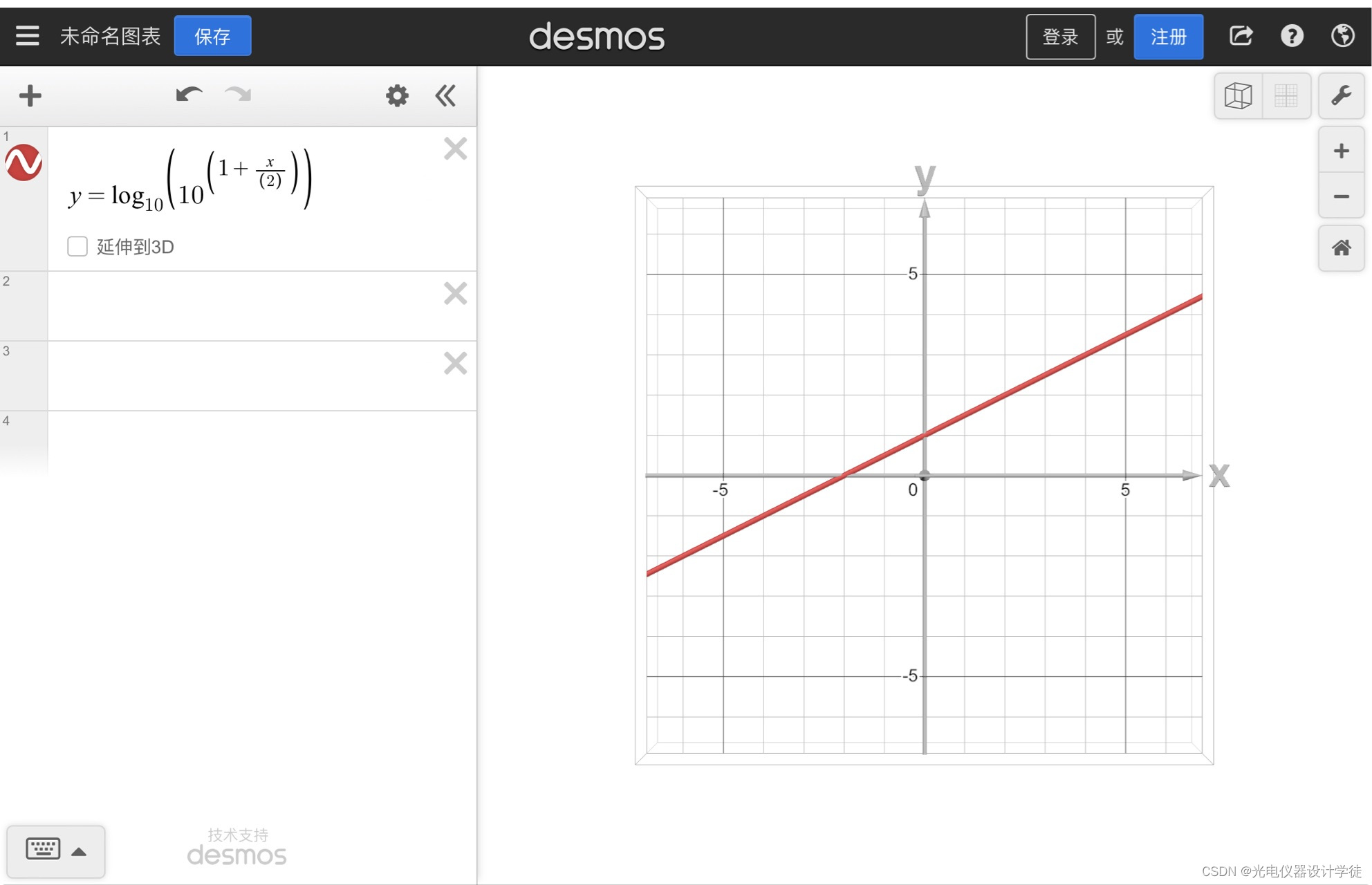

对数坐标

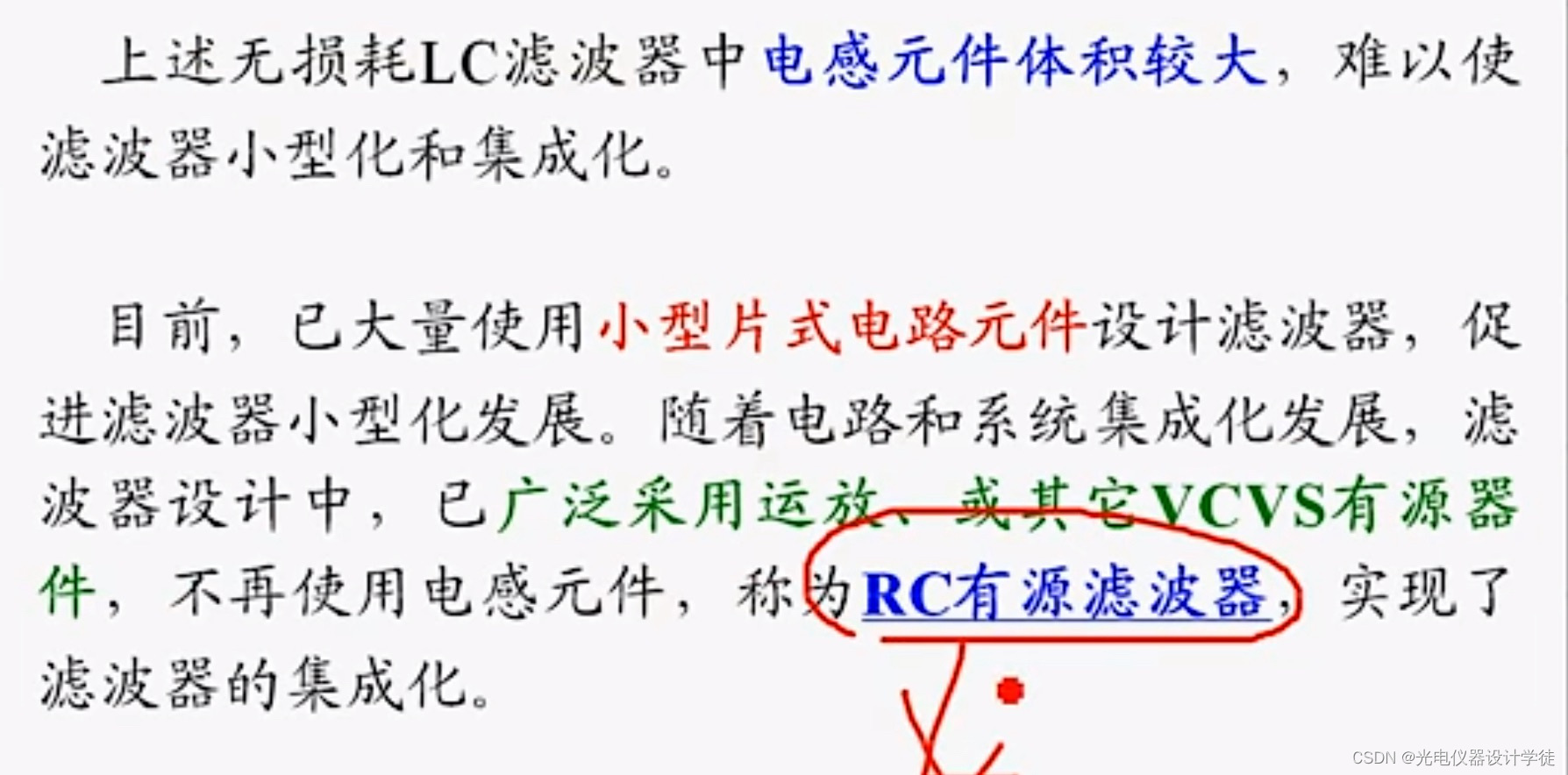

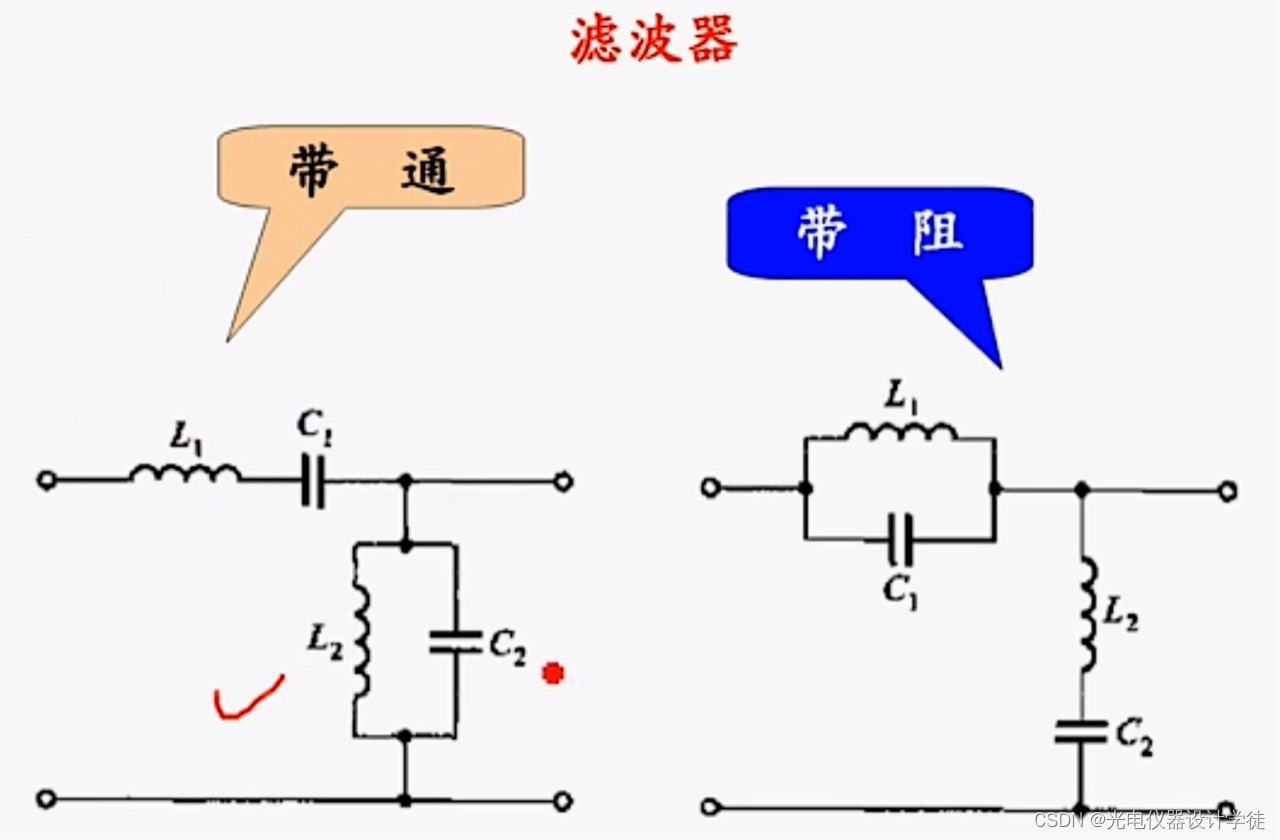

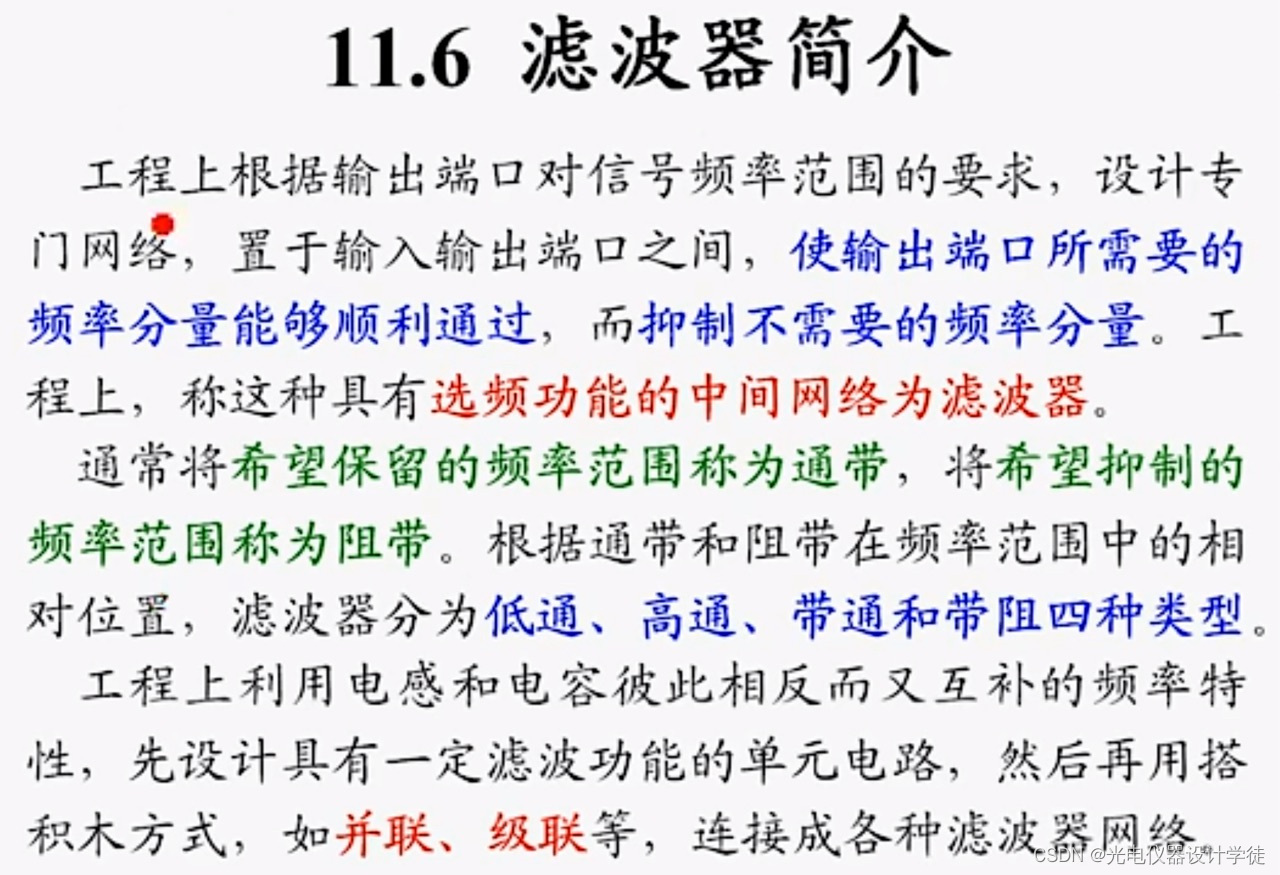

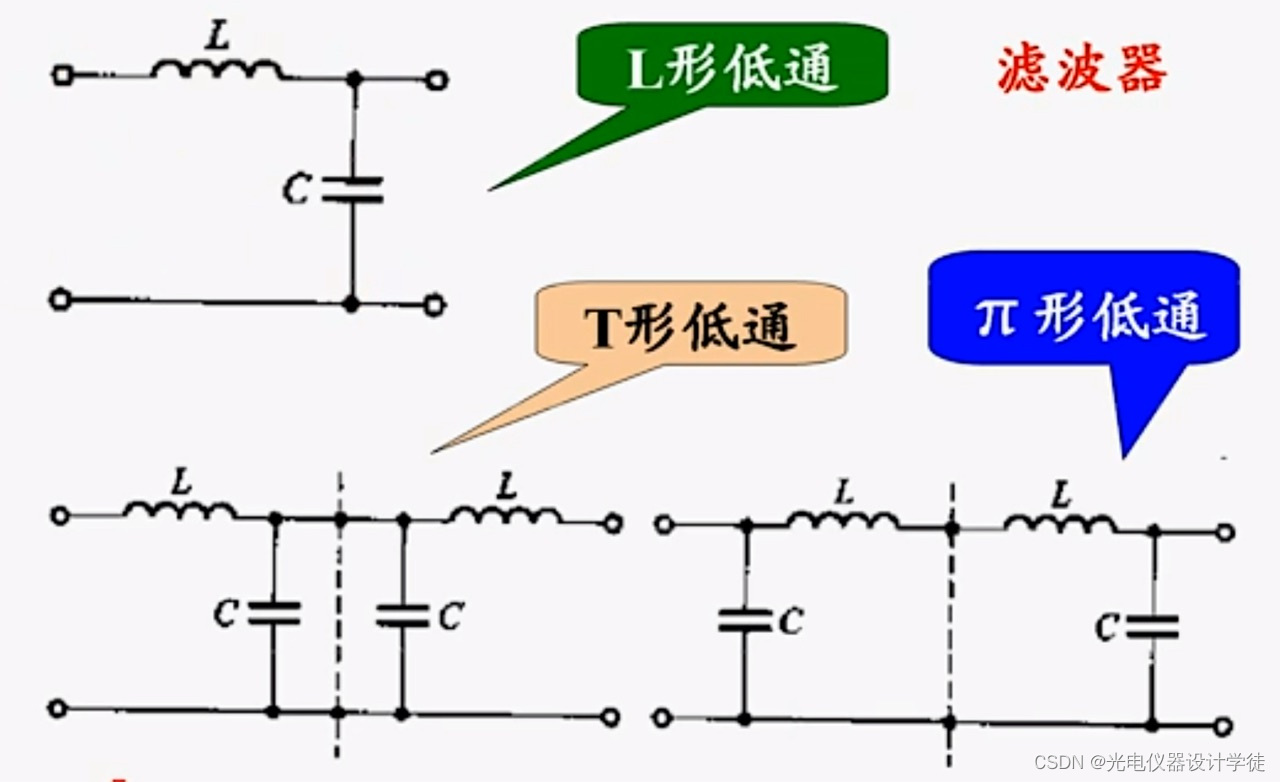

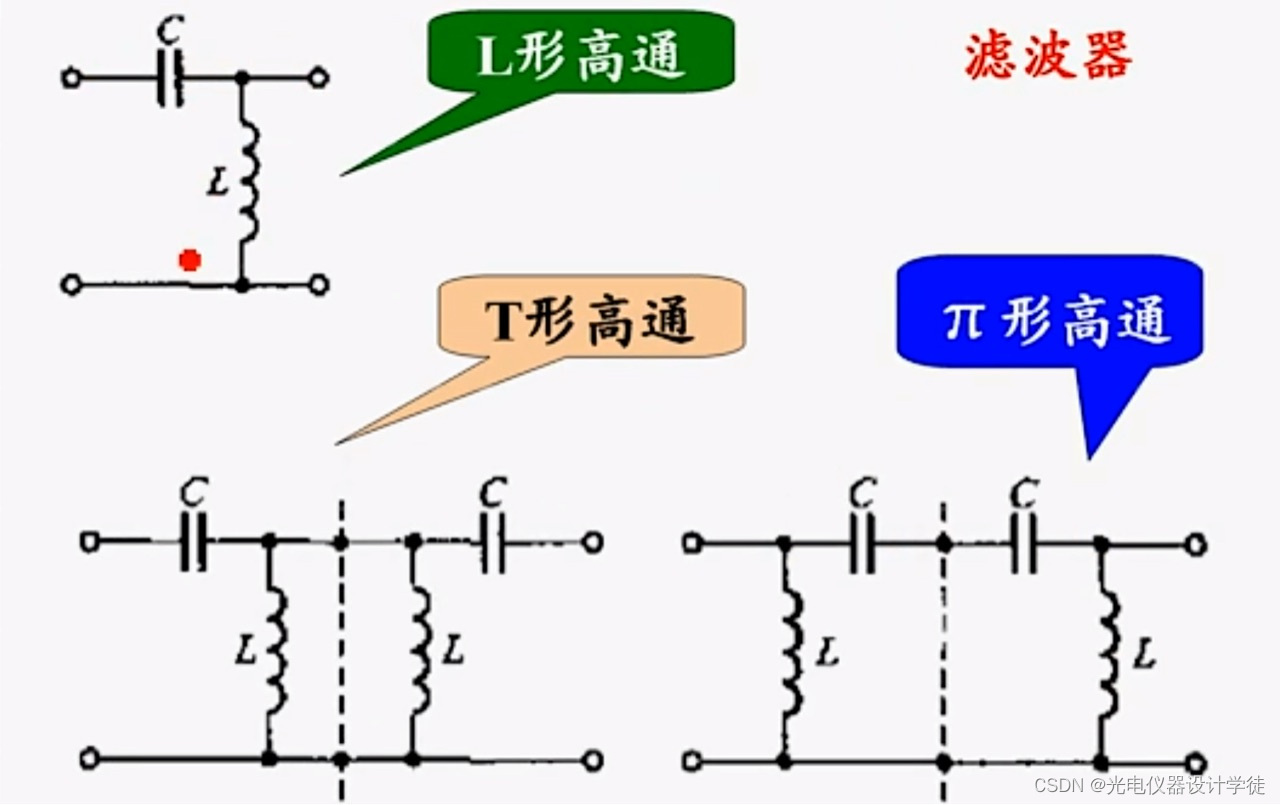

5滤波器简介

是种滤波器的详细分析，去看视频，本人刷的时候太晚了，听懂就过了。
