独亮某个网络：Ctr+鼠标点击目标网格，Ctr+鼠标不点击网格，即退出独亮某个网络
AD中的mechanical层含义
 AD18的安装教程（包括资料）
AD19在进行PCB设计时，板上的元器件全部被锁定，怎么解锁？
PCB各层定义
 AD中关于PCB规则的设置
 画PCB要考虑生产：电子元件的焊接方法

铺铜分为直接铺铜，使用工具全局铺铜，从选择的元素创建铺铜两种方法
 AD铺铜设置
 AD铺铜后再挖铜

AD技巧之如何修改过孔的默认尺寸

PCB图上，在Keep-out layer 层上不能画线 ,一画线就跳到Drill Drawing层的解决办法
 PCB绘图不小心把绘图界面缩小到看不见了，如何操作？

AD17及以上版本快速画出Keep-Out layer层以便于覆铜操作
 AD中板内挖空的方法
字体摆放方向一致，PCB薄时注意元件竖立方向为窄的边，
过孔不要放在焊盘上，

AD18绘制原理图时栅格尺寸单位的切换方法
 altium怎么锁定_在AD软件中的锁定与解锁命令应该如何使用？

如何从结构哪儿的CAD导入板型到AD？
在这里插入图片描述

PCB制作大致过程：
1）布局：先隐藏地线，再简单按照模块分层，信号流向和电源流向分配位置。早根据网络调整模块内部布局，模块位置替换。
2）一个思路就是将长走线有过孔截断，分布在各层
在这里插入图片描述
3）对打好孔的芯片引脚进行后续远端的连接连接完
4）走线各个模块
5）走线地线
6）铺铜调整走线粗细

如何处理封装加不进去（1）加载库（2）指定路径
在这里插入图片描述

【AD】泪滴处理
 铺铜自动重建

0、快捷键

1）Altium Designer默认的快捷键

2）需要自定义哪些快捷键

1、部分常识

AD的空格键翻转我们已经耳熟能详，有时候需要元件关于X轴镜像或者Y轴镜像,对于小白来说,该如何做？
（1）点击元件，在拖动状态下按X或者Y字母（英文状态下），即可进行镜像
（2）双击元件，打开元件属性窗口，然后勾选Mirrored
《Altium Designer 19（中文版）电子设计速成实战宝典》
在这里插入图片描述

封装怎么体现器件大小的误差范围，可以直接选取数据手册上的最大值
Altium AD20的PCB板框绘制、定义板子形状、重新设置原点、放置尺寸标注
 PCB焊盘之间间距小于10mil报错

1、AD18怎样检查原理图的错误和不妥之处

原理图画完后，在设计PCB板之前，一定要检查原理图是否存在错误或不妥之处。以防把错误带到PCB板中，使PCB板产生瑕疵或废品。
点击AD18原理图编辑器菜单：项目project----compile PCB project------启动了原理图编译程序。编译结果发现的错误和瑕疵，保存在AD18的消息messages面板中。此时消息面板没有打开，看不到。

启动打开消息面板：点击AD18原理图编辑器屏幕右下角的panels(面板)-----从弹出的菜单中选中消息messages-------弹出消息面板，见下图：

2、PCB布局

1）模块化布局规划

AD软件的那个红色框框？
可以先左键单击空白区域，然后再选中红框，按键盘的Delete键。

模块原则
如何布局？布局的思路就是模块化。
用垂直分割分屏
 交叉探针怎么框选
先进行总体排布，分屏，使用快捷键T+C交叉探针，在原理图中分别框选某一功能模块，即在PCB中也选中了。
在这里插入图片描述
流向性原则
如何安排每个模块在板框中的位置？
按快捷键D+C，创建网络类，在按panels的PCB，最后选中创建好的网络类电源(PWR），右键隐藏。
这样电源类总线关闭，只剩下信号线，就可以查看信号的流向，安排每个模块在板框中的位置。
在这里插入图片描述

2）在模块化的基础上再考虑其他因素，完成预布局

a.先大后小原则

先确定大元件在板框的位置，再确定小元件在板框的位置。
运用联合可以将多个器件搞成一个整体，在拖动时一起动。
在这里插入图片描述
最后得到如图一个信号流向比较清晰的图，发现插芯片的排座是核心居中，其他元件围绕四周。位置有元件与芯片相连引脚确定。

a.考虑模块或元件的特殊性

就像按键(如果有)不能在芯片的排座内，因为安装上芯片后就无法按动按键了，就肯定不合理。

c.就近原则

飞线能短就短

d.掉个元件的朝向

尽量避免飞线的交叉

e.考虑对某些元器件极多的模块进行再分块

f.在画PCB时发现原理图画错了

可以在PCB界面改，再执行变更
在这里插入图片描述

也可以从原理图上改，再执行变更。

g.信号流向尽量不交叉

h.电源分割

i.调试

3）布局优化和调整

主要调整美观，做各种对齐对称。
修改冲突
最后切换三D看效果
在这里插入图片描述

4）将元器件放到另一层

将元器件放到另一层
在拖动一个元件封装时按 L 键可使一个元件封装放置到 PCB 板的另一面
如何只显示一层
shitf+s快捷键

3、PCB设计规则设置及PCB手工布线

1）Class、设计参数、规则的创建

线宽、间距、过孔大小关系到生产，更直白的说就是关系到成本。
成本评估：点击凡亿PCB设计中的自助下单。
在这里插入图片描述
class:类。我们前面就创建了一个电源类。
可以用class区分电源走线，信号传输走线。

选择目标类，选择高亮，出来下图的线，是电源线

可以对电源线进行颜色设置，也可以进行隐藏

电源主要用来载流(承载电流)，信号主要用来做信号通讯。电源线宽要粗一点。
在这里插入图片描述
1mil=0.0254mm，40mil约为1毫米。

常用的规则：
间距规则：6mil就不能再便宜了。

短路：一般不允许。

开路：就不管，用默认的设置。

线宽：线宽越小，精度要求越高，尽量大于6mil.可以针对某层，某类，某网络设置规则，相交部分冲突的，注意设置优先级，还要注意使能规则。

过孔规则：过孔规则孔径大小尽量设置12mil，过孔直径有一个经验公式是孔径的两倍，再上下偏移2mil以内。还有就是一般过孔是盖油的。过孔规则要想应用需要在设置里做下图操作：
在这里插入图片描述
铺铜规则：内电层连接方式、反焊盘连接方式、花焊盘连接(即十字连接)、全连接
反焊盘连接方式要注意反焊盘间距，推荐8mil。
手工焊接建议花焊盘连接，如果考虑载流全连接。
一般焊盘采用十字连接，过孔采用全连接。
设置好铺铜规则，就可以铺铜了。

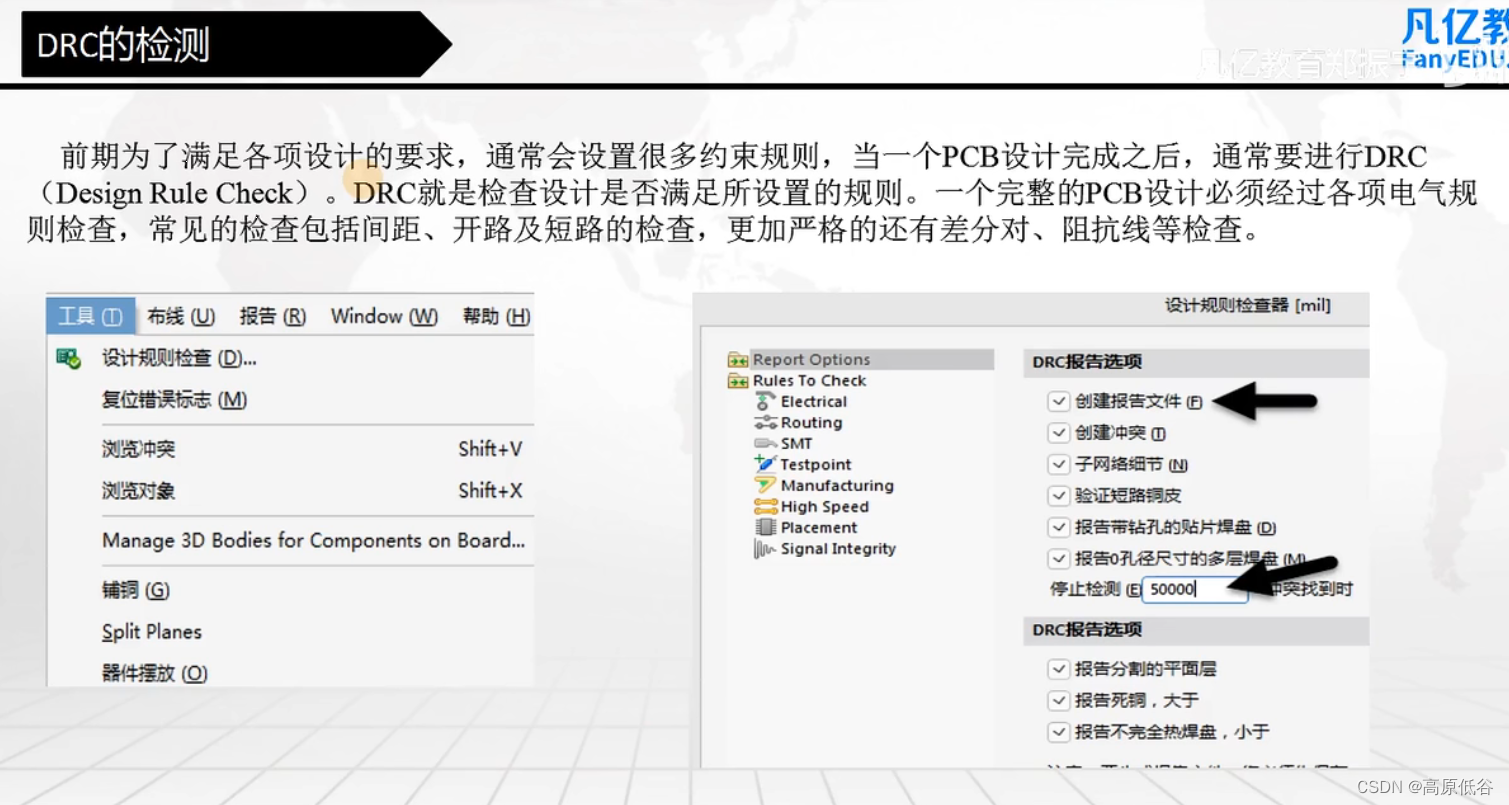

规则检查

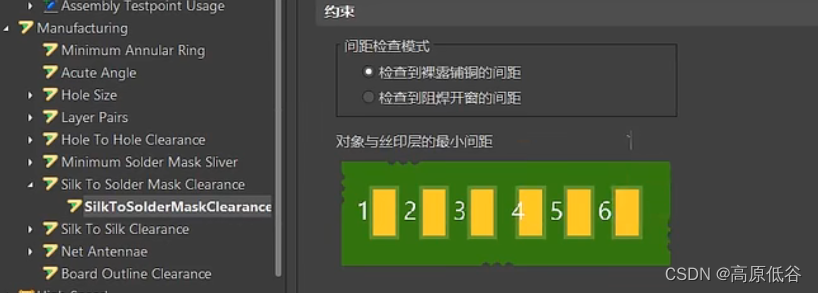

在这里插入图片描述

2）扇孔的处理及敷铜插件的应用

扇孔:
扇孔的目的有两个，打孔占位，减少回流路径！
比如GND孔，就近扇孔可以做到缩短路径的目的！
预先打孔是为了防止不打孔后面走线的时候很密集的时候无法打孔下去，绕很远链一根GND线，这种就很长的回流路径了。
这种做高速PCB设计及多层PCB设计的时候经常遇到。预先打孔后面可以删除很方便，反之等你走线完了再想去加一个过孔，很难，这时候你通常的想法就是随便找根线连上便是，不能考虑到信号的SI，不太符合规范做法
敷铜插件:https://www.pcbbar.com/forum.phpmod=viewthread&tid=7483&highlight=%BD%C5%B1%BE
如何铺好铜
走线和铺铜本质上没有差别
短的线段就可以使用铺铜，长的非较远的就使用走线比较合适，线路密集是使用走线也更好布置。
