【电子技术】LDO使用中踩的小坑

项目场景：

使用LDO的坑，具体型号江苏长电CJ6376A50MR。考虑输出负载很低，没有接输出电容，结果输出电压始终偏高，不正常。

---

问题描述

LDO无法正常输出5V。考虑输出负载很低，输出没有加滤波电容。结果VOUT电压输出偏高，无法正常输出5V。

---

原因分析：

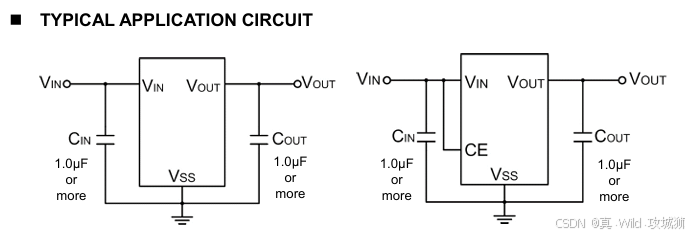

典型应用电路：

实测在输出端加上电容即可正常工作。经与原厂技术沟通，没有输出电容会引起自激振荡。

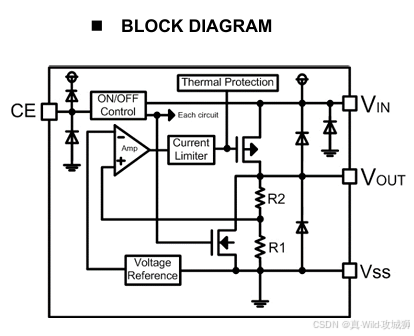

如下是功能框图：

分析自激振荡的原因是反馈回路运放造成的。反馈和PMOS开断形成的反馈回路，传递函数不满足稳定条件。
举个例子：
Vout低于目标值时，运放输出低电平，PMOS打开，由于VOUT没有滤波电容，电压很快升高，此时运放又输出高电平，PMOS关断，VOUT由于没有电容又快速掉电。如此往复，形成振荡。

---

解决方案：

增加输出电容。
