电位器的触点作用与工作原理深度解析

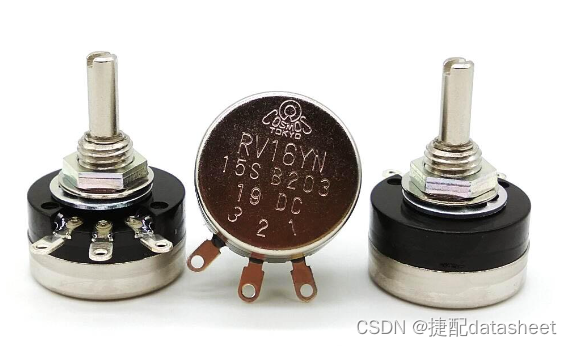

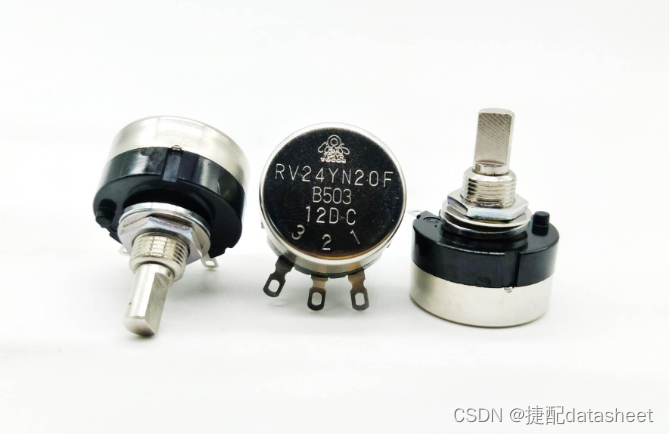

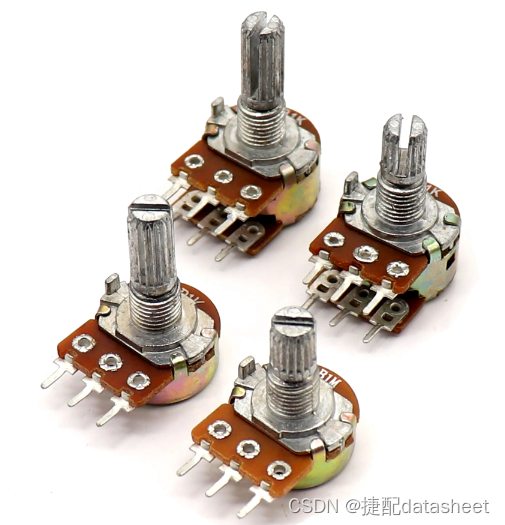

电位器是一种可调的电子元件，它通过改变电阻体上滑动触点的位置来调整电阻值，进而影响电路中的电流和电压。电位器通常具有三个触点：两个固定触点和一个可动触点（也称为滑动触点或动触点）。以下是电位器三个触点的作用以及它们电阻特性的详细解读。

目录

电位器的三个触点及其作用

固定触点（Fixed Contacts）：

可动触点（Movable or Sliding Contact）：

中心触点（Center Tap or Slider Terminal）：

电阻特性

电位器的工作原理

电位器的应用

结论

---

电位器的三个触点及其作用

固定触点（Fixed Contacts）

固定触点是电位器两端的触点，它们与电阻体的两端连接。

它们提供了电阻体两端的固定连接点，电阻值相对恒定。

可动触点（Movable or Sliding Contact）

可动触点是可以沿着电阻体滑动的触点，它通过机械转动或滑动与电阻体上的不同位置接触。

可动触点的位置变化会导致电阻体任一端与触点间的阻值发生变化，从而改变电路中的电流和电压。

中心触点（Center Tap or Slider Terminal）

中心触点是连接到可动触点的触点，它通常位于电阻体的中间位置。

中心触点可以提供电阻体两端电压的中间值，或者用于将电位器作为两个独立电阻的组合使用。

电阻特性

电位器的三个触点并不是各自具有不同的电阻值。实际上，固定触点之间的电阻值是固定的，而可动触点与任一固定触点之间的电阻值则可以根据可动触点的位置变化而变化。中心触点的电阻值与它到两端固定触点的距离成比例。

电位器的工作原理

电位器的工作原理基于欧姆定律（V = IR），即电压（V）等于电流（I）乘以电阻（R）。通过改变可动触点的位置，可以改变电路中的总电阻值，从而影响电流的大小和电压的分布。

分压作用：当电位器的两个固定触点之间外加一个电压时，动触点在电阻体上的位置决定了它与任一固定触点之间的电阻值。由于电阻体的总电阻是固定的，动触点的位置变化会导致分压比的变化，从而在动触点与固定触点之间得到一个与动触点位置成一定关系的电压。

电阻值调节：通过转动或滑动电位器的动触点，可以改变其与固定触点之间的电阻值。这种变化可以通过电位器的机械调整来实现，如旋钮旋转或滑块移动。

线性与非线性关系：电位器可以分为线性电位器和非线性电位器。线性电位器的输出电压与动触点的移动距离成线性关系，而非线性电位器的输出电压则与动触点位置的关系可能是曲线的。

应用场景：电位器广泛应用于需要连续调节电阻值的场合，如音量控制、灯光亮度调节、电机速度控制等。

电位器的应用

电位器广泛应用于各种电子设备中，如：

音量控制：在音响系统中调节音量大小。

电源调压：在可调电源中调节输出电压。

信号处理：在信号放大器中调整增益。

位置反馈：在机械系统中提供位置反馈信号。

结论

电位器是一种多功能的电子元件，其三个触点通过不同的配置可以满足多种电路需求。固定触点提供稳定的连接，而可动触点则允许对电阻值进行动态调整。电位器的设计简单而高效，使其成为电子设计中不可或缺的组件。
