LF353手册解读：特性、应用与使用要点全解析

在电子电路领域，运算放大器是极为关键的基础元件，而 LF353 凭借其独特的性能，在众多应用场景中发挥着重要作用。它是一款低成本、高性能的 JFET 输入双运算放大器，广泛应用于各类模拟信号处理电路。下面将从多个方面对 LF353 进行详细解读。

一、LF353 概述

LF353 集成了两个独立的运算放大器，采用 JFET（结型场效应晶体管）作为输入级，这赋予了它一系列出色的性能。它能够在低电源电流的条件下，维持较高的增益带宽积和快速的转换速率，同时具备极低的输入偏置电流和失调电压，为高精度模拟信号处理提供了有力支持。

二、主要特性

1. 低电源电流：典型值为 3.6mA，在对功耗有严格要求的电路中，LF353 能够有效降低系统能耗。例如在电池供电的便携式设备中，低功耗特性可以延长电池使用寿命，减少更换电池的频率，提高设备的便携性和使用便利性。
2. 超低输入噪声：输入噪声电压典型值为 18nV/√Hz，输入噪声电流典型值为 0.01pA/√Hz，这使得它在处理微弱信号时优势明显。在音频前置放大器电路中，低噪声特性可以避免引入过多的背景噪声，保证音频信号的纯净度，提升音质效果。
3. 低输入偏置电流：仅 50pA 典型值，在需要高输入阻抗的电路中表现卓越。比如在电压跟随器电路中，低偏置电流能够减少信号源的负载效应，确保输入信号的准确性和稳定性，提高电路的性能。
4. 高输入阻抗：高达\(10^{12}\Omega\)典型值，这一特性使得 LF353 几乎不会对输入信号源产生影响，能够很好地适应各种信号源。在采样保持电路中，高输入阻抗可以保证在采样阶段准确获取信号，在保持阶段稳定存储信号，提高采样精度。
5. 增益带宽积高：典型值为 3MHz，在放大高频信号时，能够保证信号的幅度和相位精度。在视频信号放大电路中，高增益带宽积可以确保视频信号在传输和放大过程中不失真，保持图像的清晰度和色彩还原度。
6. 转换速率快：达到 13V/µs 典型值，在处理快速变化的信号时，能够快速响应，减少信号失真。在模数转换（ADC）电路的模拟信号预处理环节，快速的转换速率可以保证输入到 ADC 的信号能够及时跟随输入信号的变化，提高转换精度。

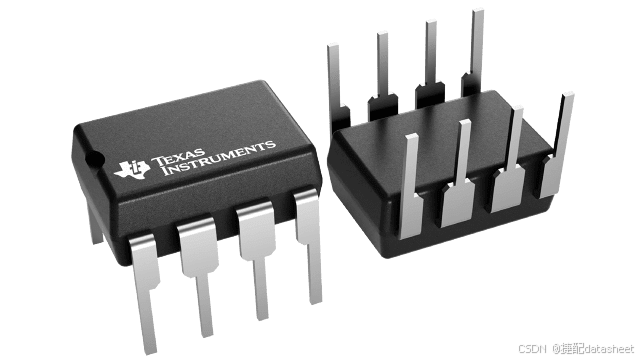

LF353

三、电气参数

1. 绝对最大额定值：电源电压范围为 ±18V，使用时不能超过此范围，否则可能会损坏芯片。差分输入电压最大为 ±30V，输入电压（在特定条件下）最大为 ±15V。输出短路持续时间不受限制，但在实际应用中，应尽量避免长时间短路，以免影响芯片寿命。连续总功耗为 500mW，超过此值可能导致芯片过热。工作温度范围是 0°C 至 70°C，存储温度范围为 -65°C 至 150°C，焊接时引脚温度在距离外壳 1.6mm 处 10 秒内不能超过 260°C 。
2. 推荐工作条件：电源电压\(V_{CC +}\)范围是 3.5V 至 18V，\(V_{CC -}\)范围是 -3.5V 至 -18V，在这个范围内使用可以保证芯片的性能和稳定性。
3. 电气特性：在\(V_{CC_{ \pm}} = \pm 15V\)、全温度范围（0°C 至 70°C）的条件下，输入失调电压典型值为 5mV，平均温度系数为 10µV/°C 。输入偏置电流在 25°C 时典型值为 50pA，70°C 时为 8nA；输入失调电流在 25°C 时典型值为 25pA，70°C 时为 4nA 。共模输入电压范围为 -12V 至 ±11V，最大峰值输出电压摆幅在负载电阻\(RL = 10kΩ\)时为 ±12V 至 ±13.5V 。大信号差分电压增益在\(VO = ±10V\)、\(RL = 2kΩ\)、25°C 时为 100V/mV，全温度范围时为 15V/mV 。输入电阻典型值为\(10^{12}\Omega\)，共模抑制比和电源电压抑制比在特定条件下最小值为 70dB，典型值为 100dB ，电源电流典型值为 3.6mA，最大值为 6.5mA。
4. 工作特性：在\(V_{CC} = \pm 15V\)、\(T_{A} = 25°C\)的条件下，串扰衰减最小值为 120dB，转换速率典型值为 13V/µs，单位增益带宽典型值为 3MHz，等效输入噪声电压在\(f = 1kHz\)、\(RS = 20Ω\)时为 18nV/√Hz，等效输入噪声电流在\(f = 1kHz\)时为 0.01pA/√Hz。

四、应用领域

1. 音频放大电路：在音频功率放大器的前置放大级，LF353 可以对微弱的音频信号进行低噪声、高保真的放大。其低输入噪声和高输入阻抗特性，能够有效提升音频信号的质量，减少噪声干扰，使音频输出更加清晰、纯净。在专业音频设备，如混音器、放大器中，LF353 能够满足对音频信号高精度处理的要求。
2. 数据采集系统：在数据采集系统的模拟前端，LF353 可用于放大和调理传感器输出的微弱信号。例如在温度传感器、压力传感器等模拟信号采集电路中，它能够将传感器输出的小信号放大到适合模数转换器（ADC）处理的电平范围。其高增益带宽积和快速转换速率，能够确保信号在放大过程中保持准确性和稳定性，提高数据采集的精度和速度。
3. 有源滤波器：利用 LF353 可以构建各种有源滤波器，如低通滤波器、高通滤波器、带通滤波器等。在通信电路中，带通滤波器可以用于筛选特定频率的信号，去除其他频率的干扰。LF353 的特性使得有源滤波器能够具有良好的频率响应和滤波效果，有效提高通信信号的质量。
4. 采样保持电路：在采样保持电路中，LF353 的高输入阻抗和快速转换速率使其能够准确地对输入信号进行采样和保持。在数字示波器等设备中，采样保持电路需要快速、准确地获取输入信号并保持其电平，LF353 能够满足这一要求，为数字信号处理提供稳定的模拟信号样本。

五、使用注意事项

1. 电源设计：选择合适的电源电压，确保在推荐工作范围内。同时，为了减少电源噪声对芯片的影响，需要在电源引脚附近添加去耦电容。一般来说，0.1µF 的陶瓷电容用于高频去耦，10µF 的电解电容用于低频去耦，可以有效抑制电源噪声，保证芯片正常工作。
2. 散热考虑：虽然 LF353 的功耗较低，但在多芯片密集布局或长时间连续工作的情况下，仍需考虑散热问题。通过合理的电路板布局，增加散热过孔、使用散热片等方式，可以有效降低芯片温度，确保其性能稳定。
3. 输入保护：由于 LF353 的输入引脚对电压和电流有一定的限制，在使用时需要注意输入信号的幅度和极性。在输入信号源不稳定或可能出现过电压、过电流的情况下，应添加适当的输入保护电路，如限流电阻、稳压二极管等，防止芯片损坏。
4. PCB 布局：在印刷电路板（PCB）布局时，要注意信号走线的长度和布局。尽量缩短输入信号走线的长度，减少信号传输过程中的干扰。同时，合理规划电源和接地平面，避免电源和信号走线相互交叉，减少电源噪声对信号的影响。对于双运算放大器的 LF353，要注意两个放大器之间的隔离，避免相互干扰。

LF353 作为一款性能优良的 JFET 输入双运算放大器，以其独特的特性在众多电子应用领域中占据重要地位。在实际使用过程中，只要遵循其电气参数要求，合理设计电路和布局 PCB，就能充分发挥其优势，实现各种高效、稳定的模拟信号处理功能。

本文参考自ICpdf资料库：LF353元器件资料。
