西门子200 smart程序控制指令

目录​​​​​​​

1.FOR-NEXT 循环

2.跳转指令

3.SCR（顺控继电器

4.间接寻址（指针）

5.子程序

5.1主程序

5.2子程序（全局变量）

5.3子程序（局部变量）

1.FOR-NEXT 循环

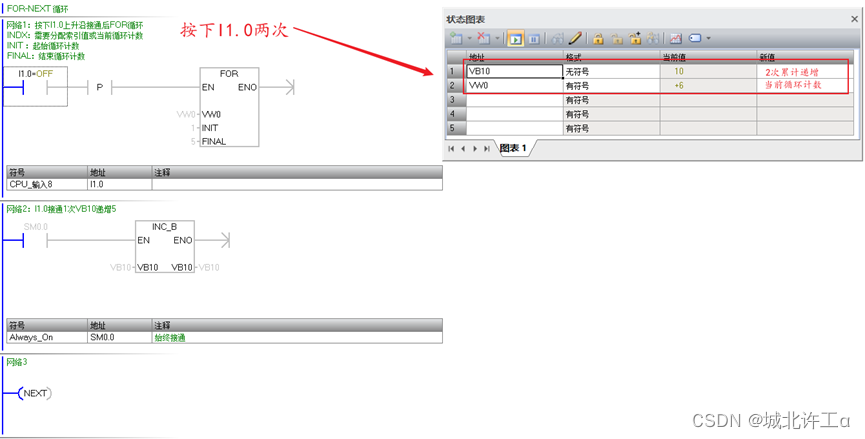

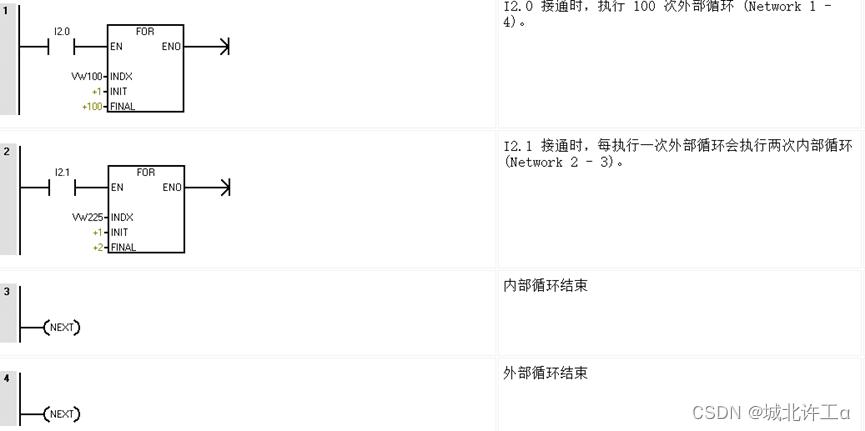

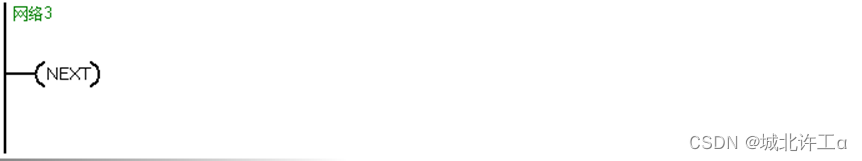

FOR 指令执行 FOR 和 NEXT 指令之间的指令。

 需要分配索引值或当前循环计数 INDX、起始循环计数 INIT 和结束循环计数 FINAL。

2.跳转指令

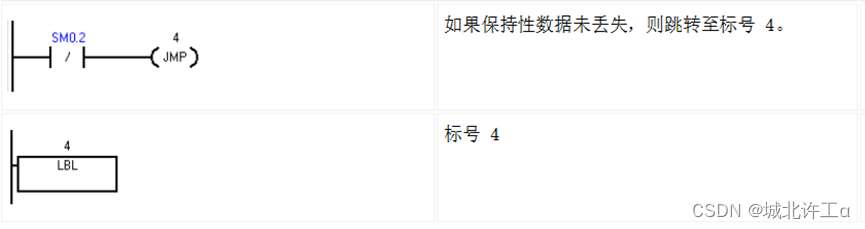

       可在主程序、子例程或中断例程中使用 JMP（跳转）指令。 JMP 及其对应的 LBL（标号）指令必须位于与主程序、子例程或中断例程相同的代码段中。

       生活运用：实现手动挡与自动挡间的切换

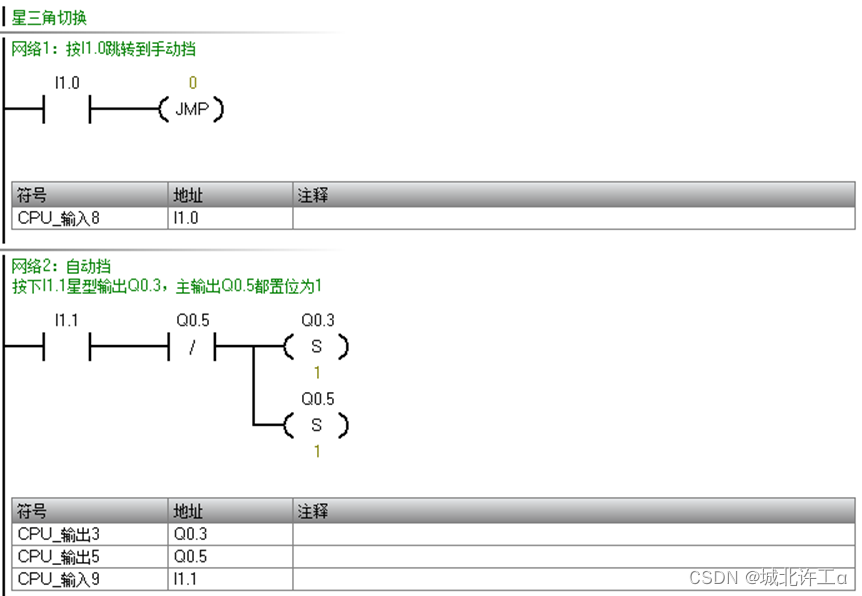

       例如：电动机的星/三角启动/停止控制系统。星Q0.3、角Q0.4、主Q0.5；按下I1.1通电，进入自动挡模式，6s后自动星型转三角形；按下I1.0切换至手动模式，按下I1.1通电为星型启动，按下I1.2后等待6s转换成三角型；I1.3急停。

3.SCR（顺控继电器）

4.间接寻址（指针）

       间接寻址使用指针访问存储器中的数据。指针是包含另一个存储位置地址的双字存储位置。只能将 V 存储位置、L 存储位置或累加器寄存器（AC1、AC2、AC3）用作指针。要创建指针，必须使用“移动双字”指令，将间接寻址的存储位置地址移至指针位置。指针还可以作为参数传递至子例程。

      要间接访问存储器地址中的数据，通过输入一个“和”符号 (&) 和要寻址的存储位置，创建一个该位置的指针。指令的输入操作数前必须有一个“和”符号 (&)，表示存储位置的地址（而非其内容）将被移到在指令输出操作数中标识的位置（指针）。

      在指令操作数前面输入一个星号 (*) 可指定该操作数是一个指针。指针指向的是起始字节地址。

 例子：将数字1、2、3…...100分别存入VB1、VB2、VB3…….VB100



5.子程序

5.1主程序

5.2子程序（全局变量）

5.3子程序（局部变量）
