例如新建符号：

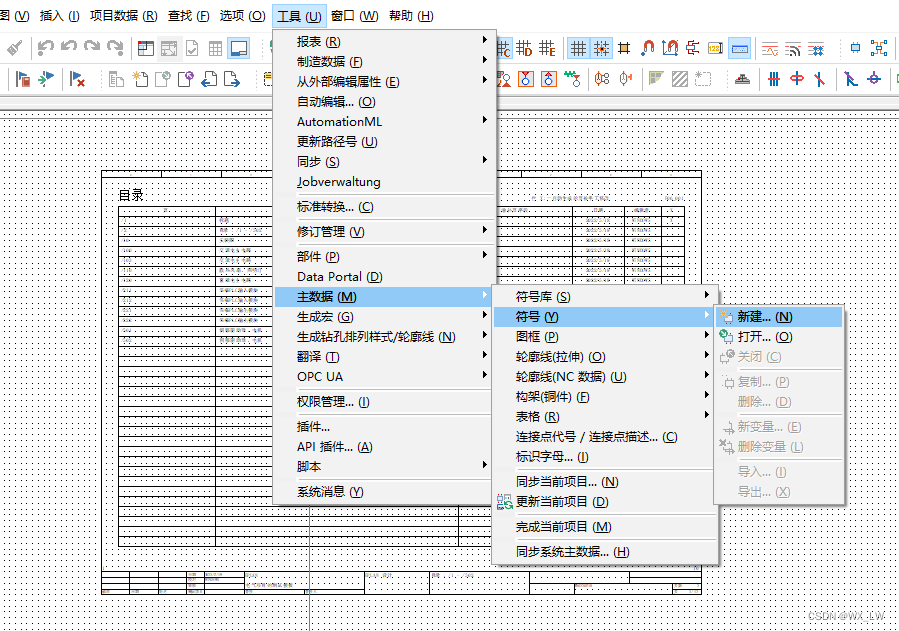

工具栏>>工具>>主数据>>符号>>新建

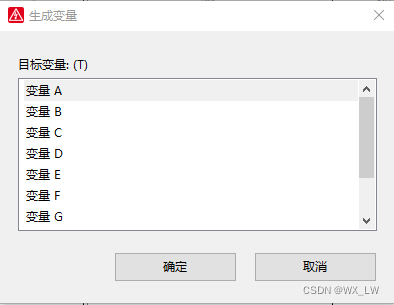

选择确定

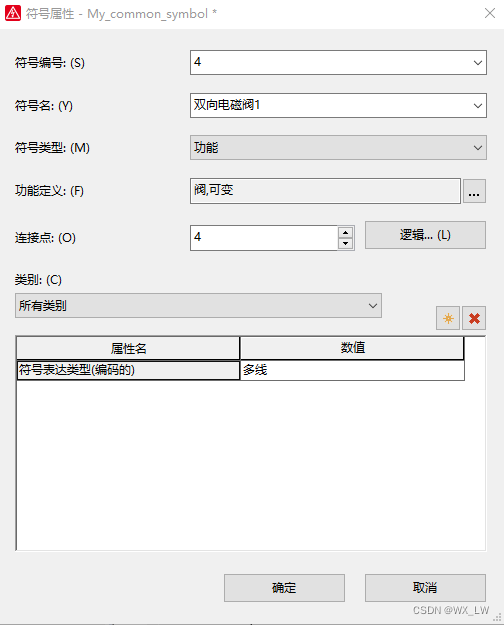

填写符号名、选择功能定义、选择连接点等

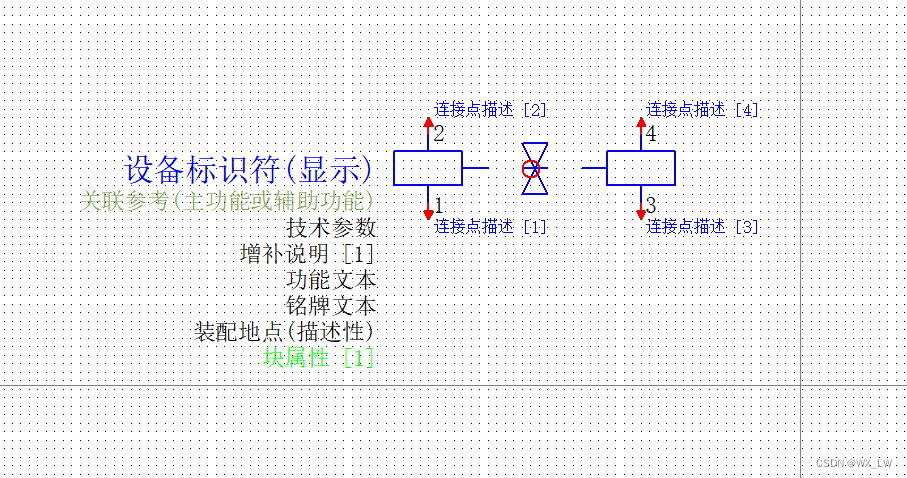

 选择自己需要插入的符号、图形、文字等

符号建立完成后，

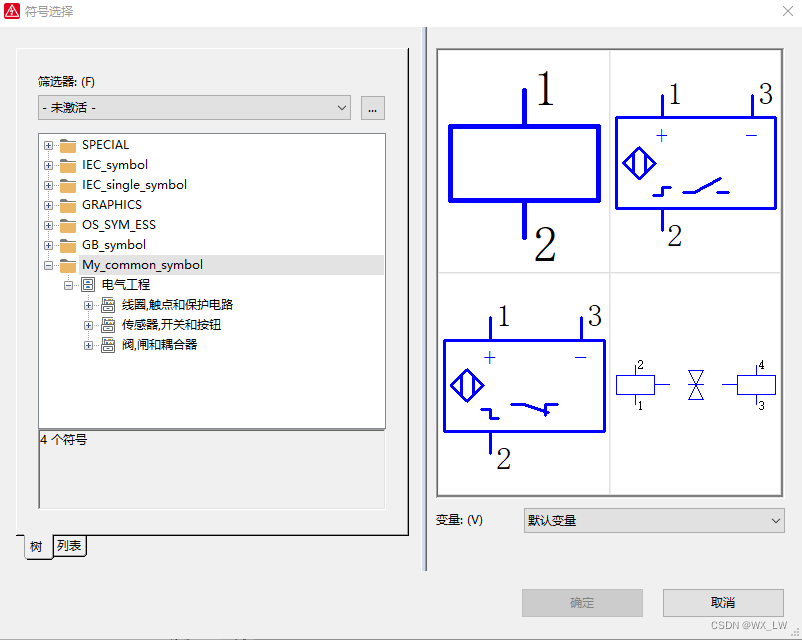

插入>>符号，选择自己建立的符号
