STM32的HAL库开发---WWDG（窗口看门狗）

目录

一、WWDG简介

二、WWDG作用

三、WWDG工作原理

四、WWDG框图

五、WWDG寄存器

1、控制寄存器(WWDG_CR)

2、配置寄存器(WWDG_CFR)

3、状态寄存器(WWDG_SR)

六、WWDG超时时间计算

七、WWDG配置步骤

八、编程实战

---

一、WWDG简介

1、WWDG全程为Window watchdog，即窗口看门狗。

2、WWDG的本质是能产生系统复位信号和提前唤醒中断的计数器。与IWDG不同的是不仅能产生复位信号，同时还能产生提前唤醒中断。

3、WWDG的特性

• 当递减计数器值从 0x40减到0x3F时复位(即T6位跳变到0)，IWDG是减到0时复位。
• 计数器的值大于W[6:0]值时喂狗会复位
• 提前唤醒中断(EWI):当递减计数器等于 0x40 时可产生

4、喂狗：在窗口期内重装载计数器的值，防止复位

二、WWDG作用

1、用于监测单片机程序运行时效是否精准，主要检测软件异常。硬件异常使用IWDG。

2、需要精准监测程序运行时间的场合，WWDG的时钟源来自LSI时钟。

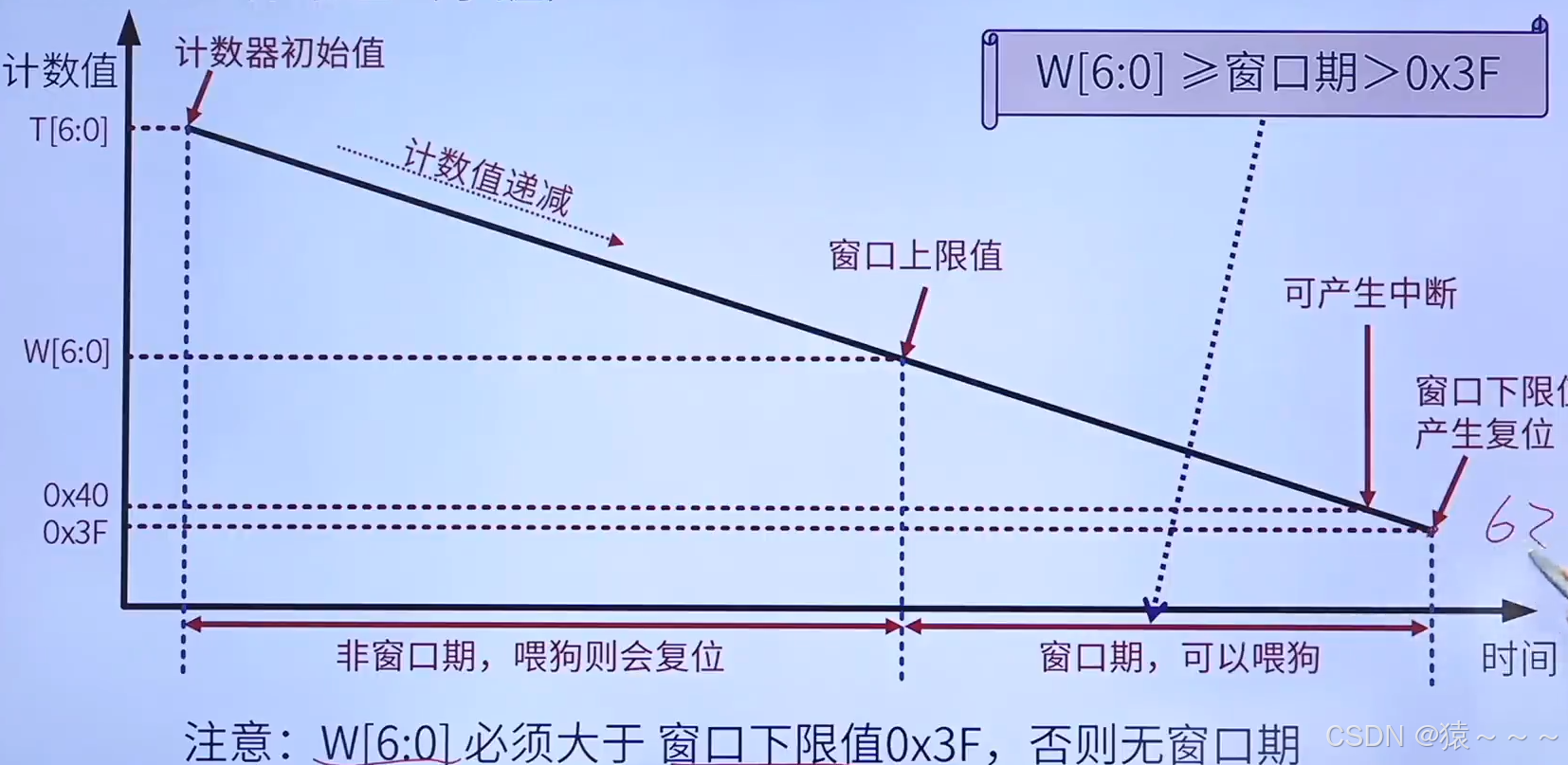

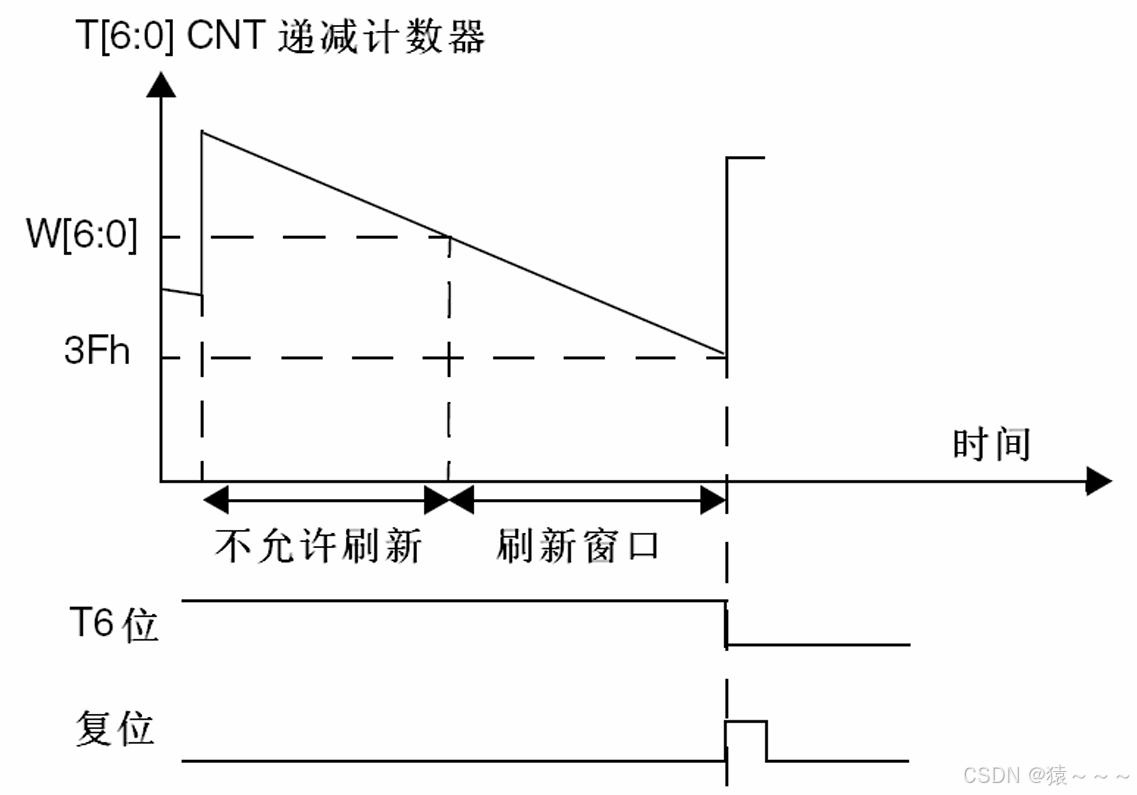

三、WWDG工作原理

T[6:0]:表示计数器的值，最大值就是127。随着时间轴计数器的值递减。

W[6:0]:表示窗口上限值，在计数器的值大于这个窗口上限值的时候，是不允许喂狗的，如果喂狗它会自动复位。

当寄存器的值递减到0X40，可产生提前唤醒中断。也可以不产生，这个在寄存器有有一个位设置。

当计数器的值递减到0X3F，就是窗口的下限值，会产生复位信号。

这里计数器的值和窗口的上限值可以由用户设置，窗口下限值0X3F是固定的，不能改变。

从窗口上限值到窗口下限值之间称为窗口期，可以喂狗。W[6:0] ≥ 窗口期 ＞ 0X3F。不能等于0X3F，0X3F已经产生复位信号了。

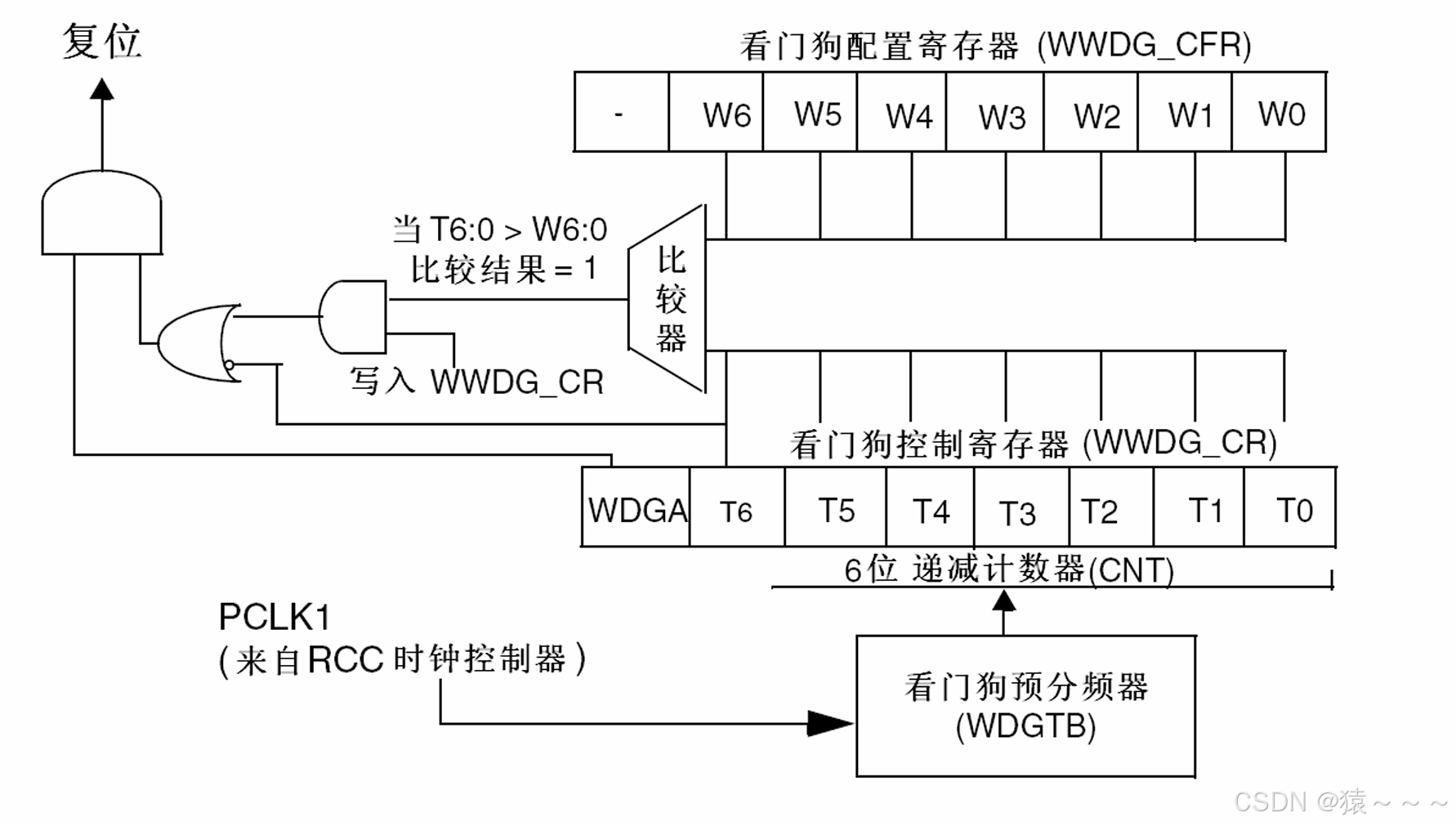

四、WWDG框图

 WWDG有一个输入就是PLCK时钟，两个输出，分别是复位和中断，这里中断(提前唤醒中断)没有画出来。F1的PCLK时钟为36MHz，经过一个4096分频器，这个4096图里边没有画出来，可以阅读使用手册里边的公式，看到这个4096分频。

再经过WDG预分频器，就会给到CNT递减计数器，图里边是T0到T6，总共7位，图里边写的是6位的原因是&#
