一.控制方式的区别
1.转向控制
有刷电机(BDC):通过碳刷换向,电流方向改变,有刷电机的转向改变.
无刷电机(BLDC):有两种转向调节方法
①调换两个相位线, 直流无刷电机通常带有三个相位线:U、V、W。如果我们需要将它的转向改变,最简单的方法是调换其中任意两个相位线。例如,如果我们将线U和线V调换,直流无刷电机就会倒转方向。
②改变控制信号相位, 控制信号的相位是指将控制信号延迟一个特定时间后,输出给电机驱动器的时间点。这个时间点的不同,会导致驱动电机的控制信号相位的不同,从而带来不同的旋转方向。(软件输出控制信号)
2.转速调节
有刷电机: 变压调速———通过调整马达供电电源电压的高低,改变电极产生的磁场强弱,达到改变转速的目的。
无刷电机:变频调速——马达供电电源的电压不变,改变PWM的占空比就能调节IO口上的电压持续性变化,因此也能控制电机功率进行持续性变化,也就能控制直流无刷电机的转速快慢。
二.工作原理的区别
有刷电机工作原理:有刷电机的主要结构就是定子+转子+电刷,通过旋转磁场获得转动力矩,从而输出动能。电刷与换向器不断接触摩擦,在转动中起到导电和换相作用。

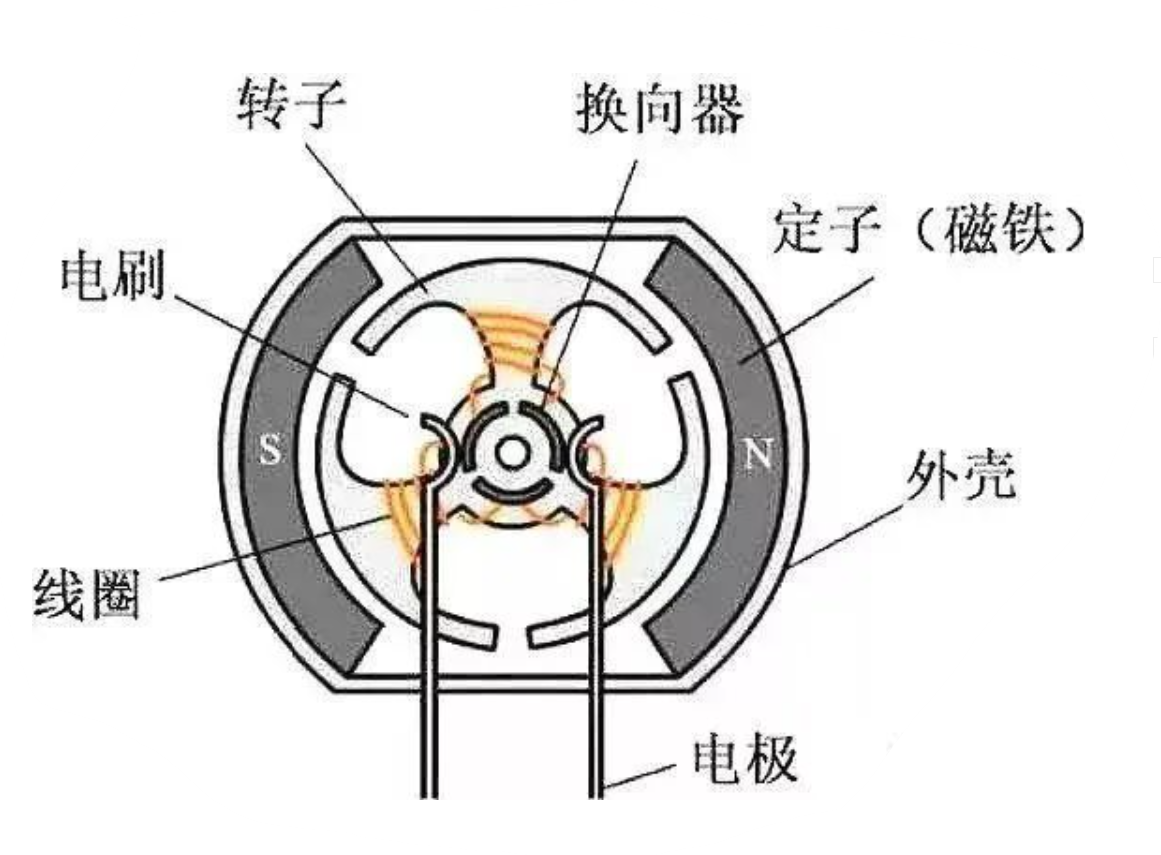

有刷电机:
无刷电机工作原理:无刷电机是一种基于电子换向技术的电机,不需要使用碳刷来实现转子的换向。它的转子上通常安装有若干个永磁体,当电流通过定子绕组时,会产生旋转磁场,从而驱动转子转动。为了实现对转子位置的实时监测,无刷电机通常配备了霍尔传感器,能够检测磁场的变化并将其转换为电信号输出,从而实现对电机的精准控制。

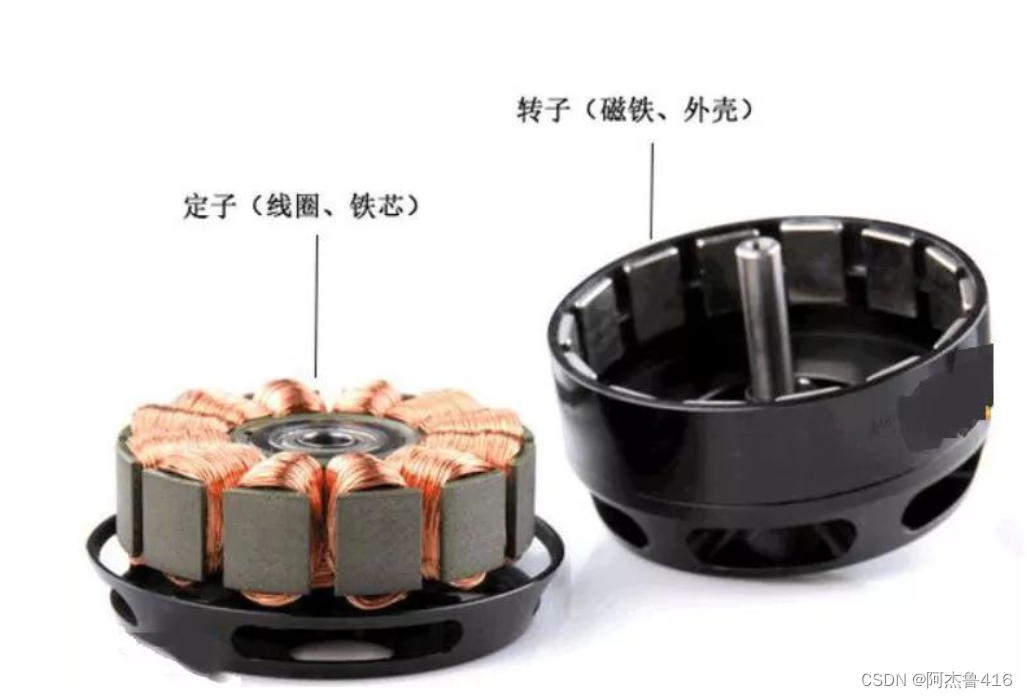

无刷电机:
