一、直流有刷电机

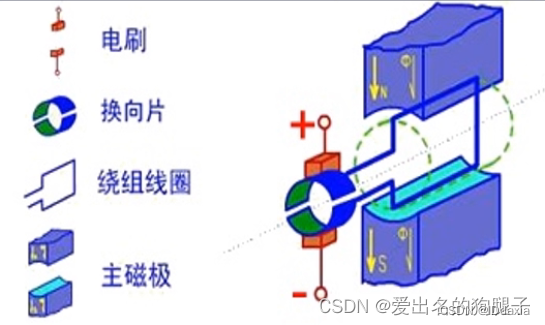

直流电机又分有刷和无刷的,首先先说一下直流有刷电机(Brushed DC Motor,BDC)是内含电刷装置的直流电转为机械能的电机。先来看一下它的内部结构
它由电刷(俗称碳刷,一般由石墨烯组成),这也是为什么叫有刷的原因。再说直流有刷电机之前先来说一下高中的物理知识。
左手定则:
判断通电导线处于磁场中时,所受安培力 F (或运动)的方向、磁感应强度B的方向以及通电导体棒的电流I三者方向之间的关系的定律
判断安培力:导线在磁场中力的方向。
根据左手定则:伸开左手,使拇指与其他四指垂直且在一个平面内,让磁感线从手心流入,四指指向电流方向,大拇指指向的就是安培力方向(即导体受力方向)。
判断洛伦磁力:将左手掌摊平,让磁感线穿过手掌心,四指表示电流方向,则和四指垂直的大拇指所指方向即为洛伦兹力的方向。注意,运动电荷是正的,大拇指的指向即为洛伦兹力的方向。反之,如果运动电荷是负的,仍用四指表示电荷运动方向,那么大拇指的指向的反方向为洛伦兹力方向。
右手螺旋定则(安培定则):
通电直导线中的安培定则(安培定则一):用右手握住通电直导线,让大拇指指向直导线中电流方向,那么四指指向就是通电导线周围磁场的方向;
通电螺线管中的安培定则(安培定则二):用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极。
那么明白这个定理之后,接下来把左手定则放在通电线圈中。

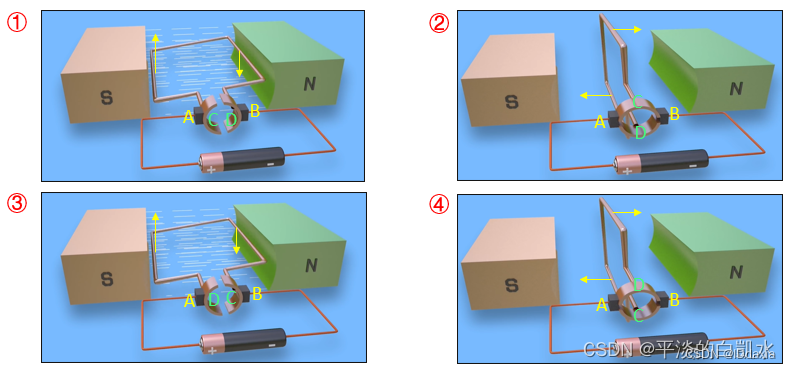

- 图1的磁场从右到左边,电流从A流向B,根据左手定则让N极流过左手手心,拇指即为安培力,左边向上,右边向下
- 图2是当线圈转到最中间,由于安培力的惯性定理,线圈会继续往顺时针方向转动。换向器的C端将与B端接触,D端将与A端接触
- 图3与图1的原理相同
- 图4与图2的原理相同
但是这样会产生一些缺点,常见的比如:
- 由于电刷与换向器经常摩擦,所以极易产生电火花,碳刷就会被磨损,久而久之,就要更换碳刷。带来使用的不便和生产成本的增加
- 直流有刷电机的转速会受到限制,当电流与电压是恒定的时候(前提是磁通量一定),它的转速不在发生变化。
二、直流无刷电机
直流无刷电机,英文名称为BLDC(Brushless Direct Current Motor)。顾名思义,就是没有碳刷和换向器的电机。

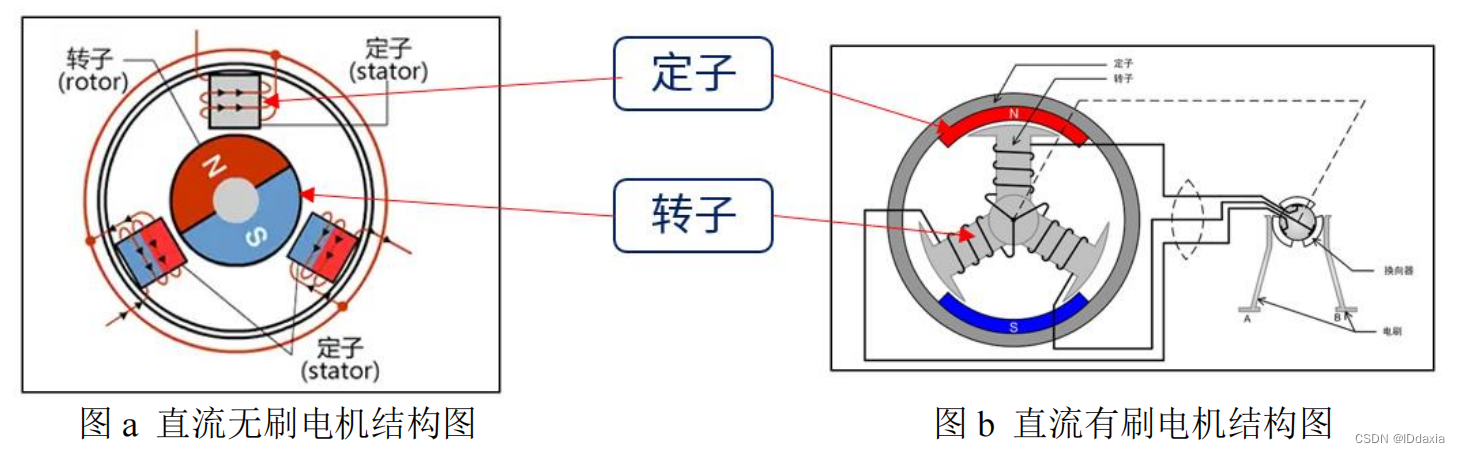

简单地来说,在无刷直流电机里面转子是磁铁,而定子是导磁性材料制成。而有刷电机则恰好相反,转子是导电线圈,定子是磁铁。无刷电机以电子换向器(通电产生磁场的方式)取代了机械换向器(指的是碳刷)。
直流有刷电机 | 直流无刷电机 | |
---|---|---|
优点 | 价格便宜、控制简单,启动快,制动平稳 | 使用寿命长,转速快 |
缺点 | 使用寿命短,经常需要更换碳刷,转速不高,噪声大 | 操作复杂,价格贵 |
1、直流无刷电机的分类

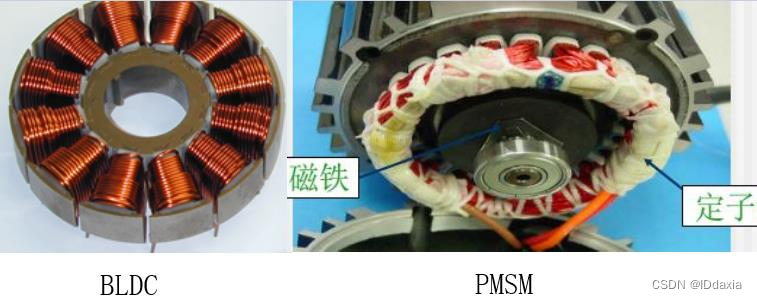

按方波驱动分:外转子式BLDC和内转子式BLDC
按正弦波驱动:永磁同步电机(PMSM,英文全称 :Permanent-magnet Synchronous Motor )。
不同点 | 反电动势 | 运行电流 | 绕组方式 | 控制方式 | 运行方式 |
---|---|---|---|---|---|
BLDC | 具有梯形反电动势 | 梯形波电流 | 定子绕组为集中绕组,永磁转子形成方波磁场 | 简单控制算法 | 绕组两两导通 |
PMSM | 具有正弦波反电动势 | 正弦波电流 | 定子绕组为短距分布绕组,永磁转子形成正弦磁场 | FOC | 绕组三相全部导通 |
2,无刷电机工作原理

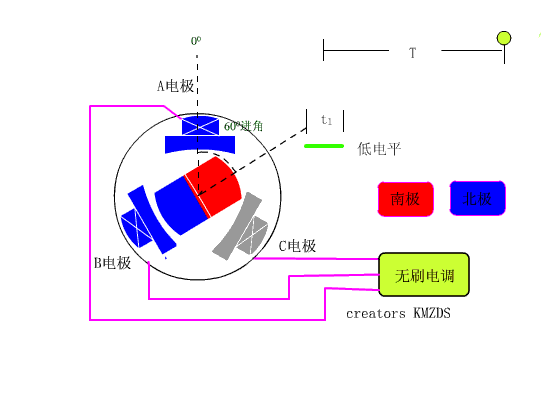

在无刷电机中,换相工作一般交由控制器完成(换相指的是换电极也就是换定子的通电位置,一般由霍尔传感器+控制器,或者其他编码器完成)
无刷电机通过不断改变A极、B极、C极的过程来达到磁体旋转进而带动电机转动。

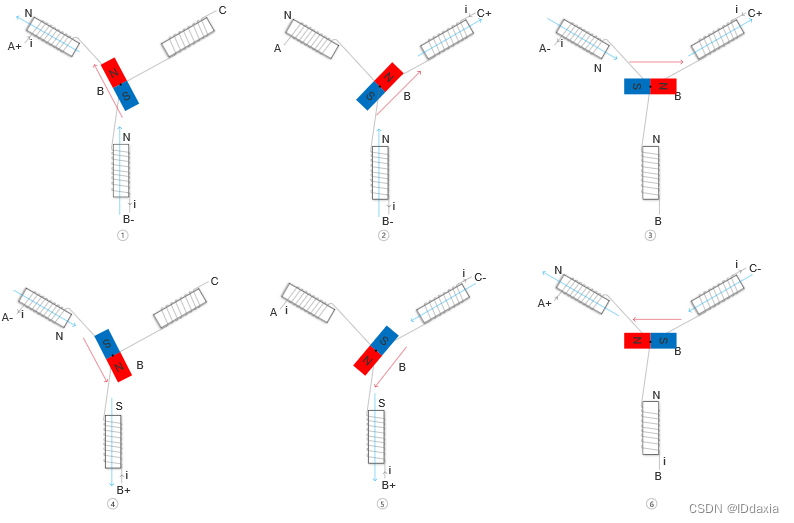

下面是无刷电机过程的分解图:
- A极接+、B极接-,C极不接电,那么A极左端是N,B极的最右边是N。这是图1的解释
- C极接+、B极接-、A极不接电,那么C极最右端是N,B极的最右边是N。此时磁铁会向右转,这是图2的解释。
- C极接+、A极接-,B极不接电,那么A极最右端是N,C极最右端是N。此时磁铁会转向吐的位置,这是图3的解释。以此类推。
