2.2.1固溶处理及时效概念

最新推荐文章于 2025-03-28 18:30:09 发布
最新推荐文章于 2025-03-28 18:30:09 发布
阅读量2.4k 收藏
点赞数
分类专栏： 金属材料学 文章标签： 材料工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_62549128/article/details/130139989
版权
固溶处理涉及将铝合金加热到一定温度并保温，使第二相均匀溶解，随后快速冷却以保持成分稳定。时效处理则是在固溶后对过饱和固溶体加热，促使溶质原子析出，增强合金的强度和硬度。这种组合工艺显著提升了合金的机械性能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

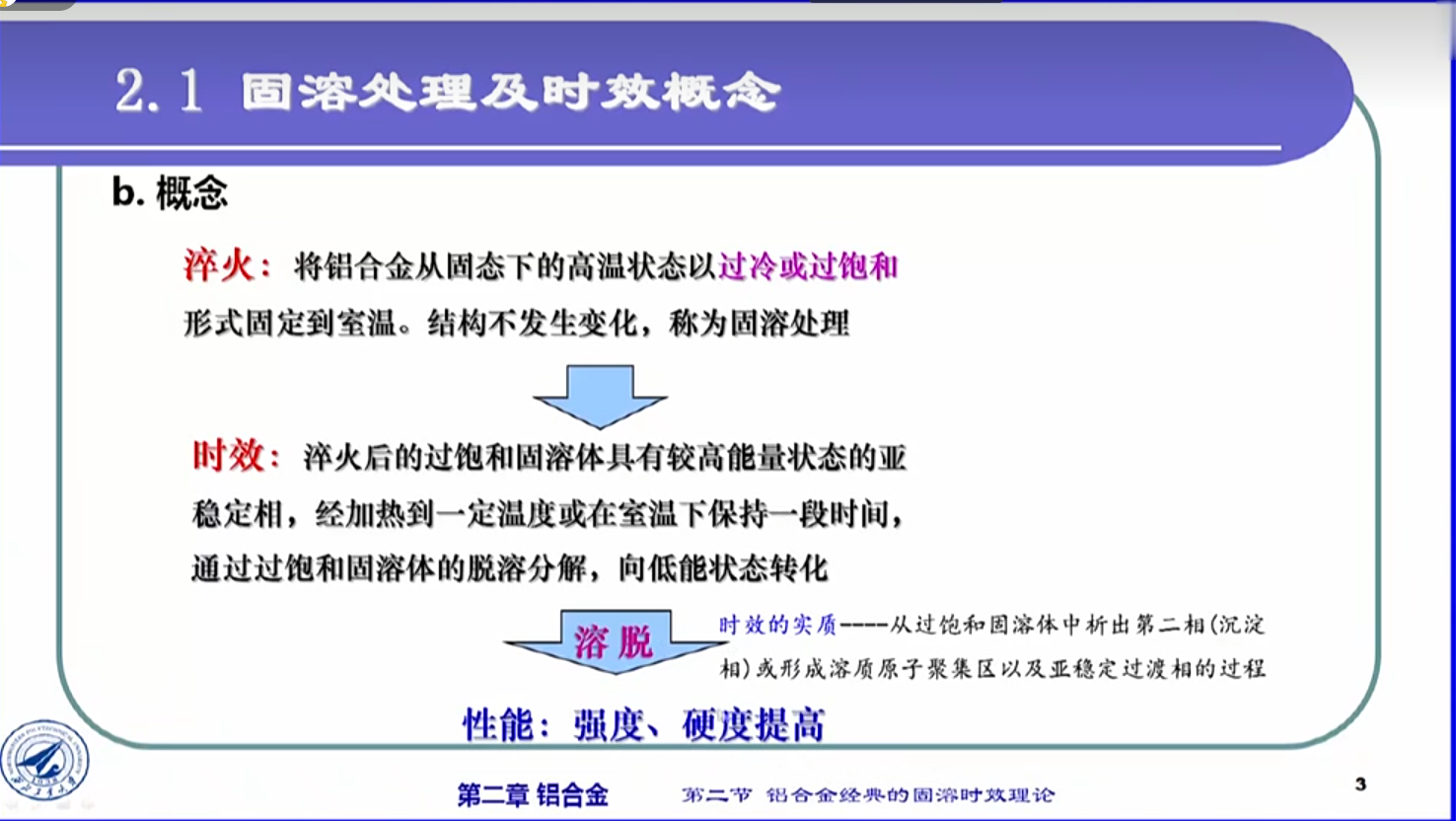

固溶处理：分两部分
固溶化：把铝合金加热到某一固溶化温度以上然后保温一段时间
加热保温过程称为固溶化处理。目的得到均匀的铝基固溶体。使得第二相充分溶解在铝基体中，得到一个均匀的铝基或者α基固溶体
淬火：快速冷却：溶质原子不扩散，合金成分不变，淬火之后室温下的成分和高温下的成分是一样的。  成分不变化，结构也不会变化。因为没有同素异形体。
钛合金 淬火以后 保留成分，不保留结构

固溶与时效不分家 固溶的目的是为了时效

时效处理对象是固溶后产生的过饱和固溶体
时效处理的工艺是加热到某一温度下进行保温
高温条件下，溶质原子开始簇聚，有第二相析出，时效强化的效果


经过固溶和时效处理 ，合金材料性能大幅度提升

固溶时效的本质：提高强度和硬度
