平时在学校经常使用乐鑫公司的esp32系列开发板,其IDF使用的是FreeRTOS,虽然一直使用FreeRTOS,却没移植过,于是尝试移植。
写这篇文章主要是便于自己以后的移植,趁着还有印象记录一下。
准备工作
一块STM32F103C8T6
准备一个可以运行的代码,功能不需要复杂
到网站 “https://www.freertos.org/” 下载源码
开始移植

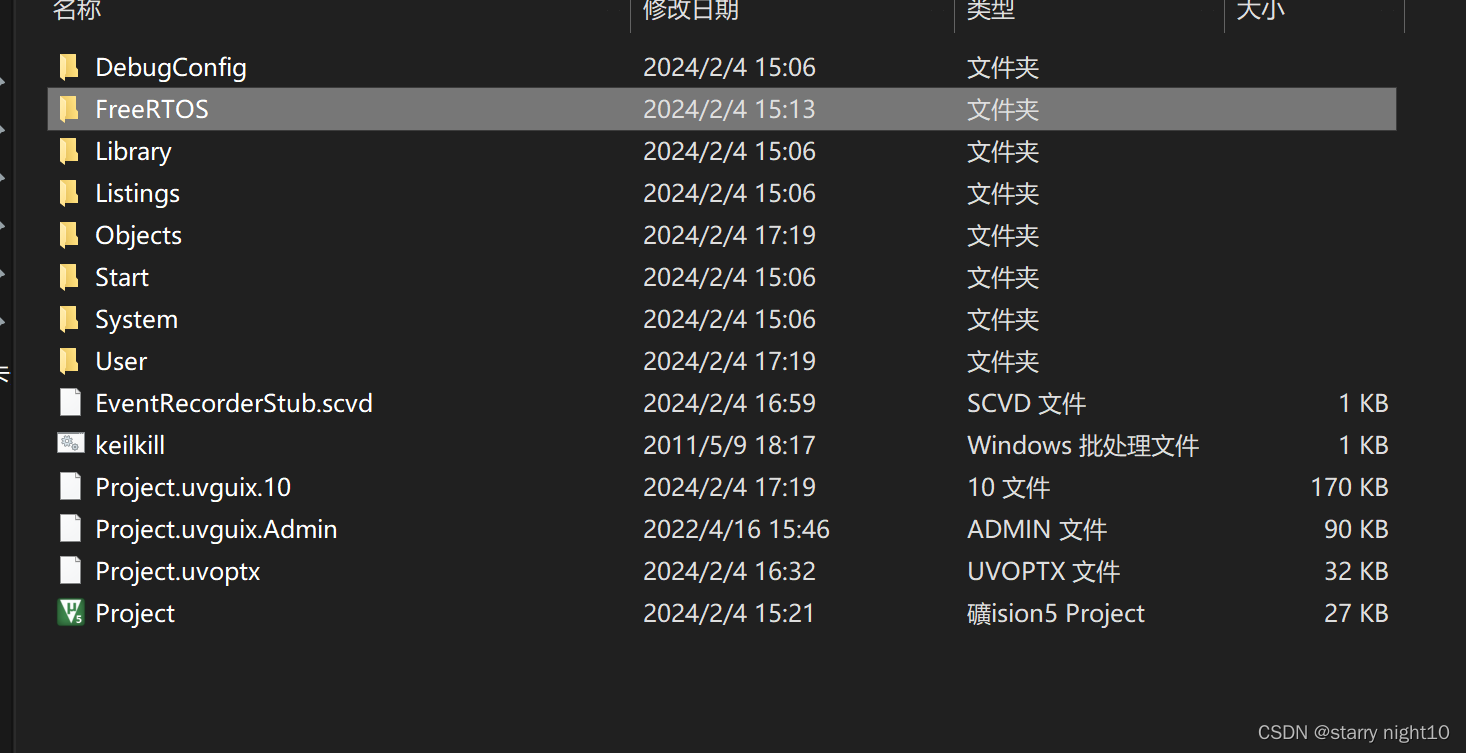

在你的代码中新建一个文件夹“FreeRTOS”用于存放FreeRTOS的代码
将下图选中的代码复制到上面创建的文件夹中(共有9个选项,不要漏了)

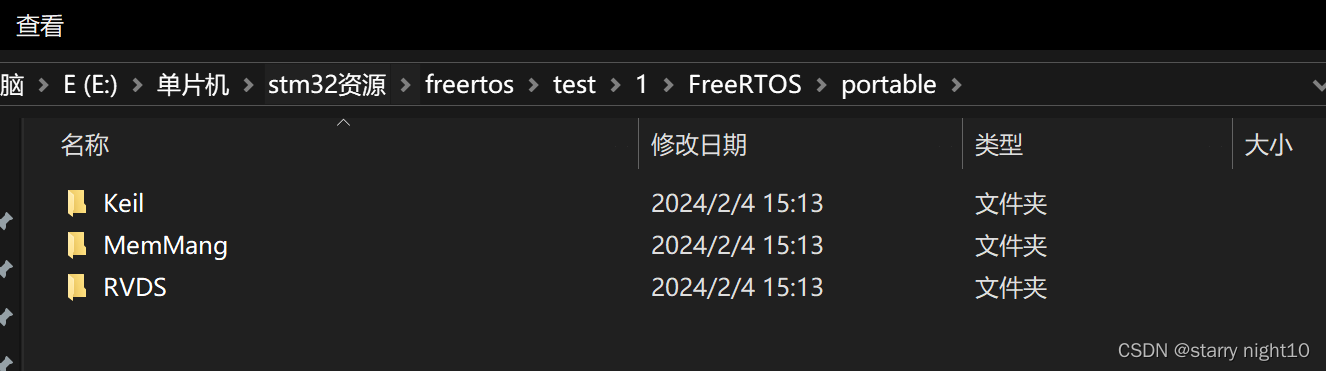

在自己的工程的 > FreeRTOS > portable 中删减剩以下三个文件即可

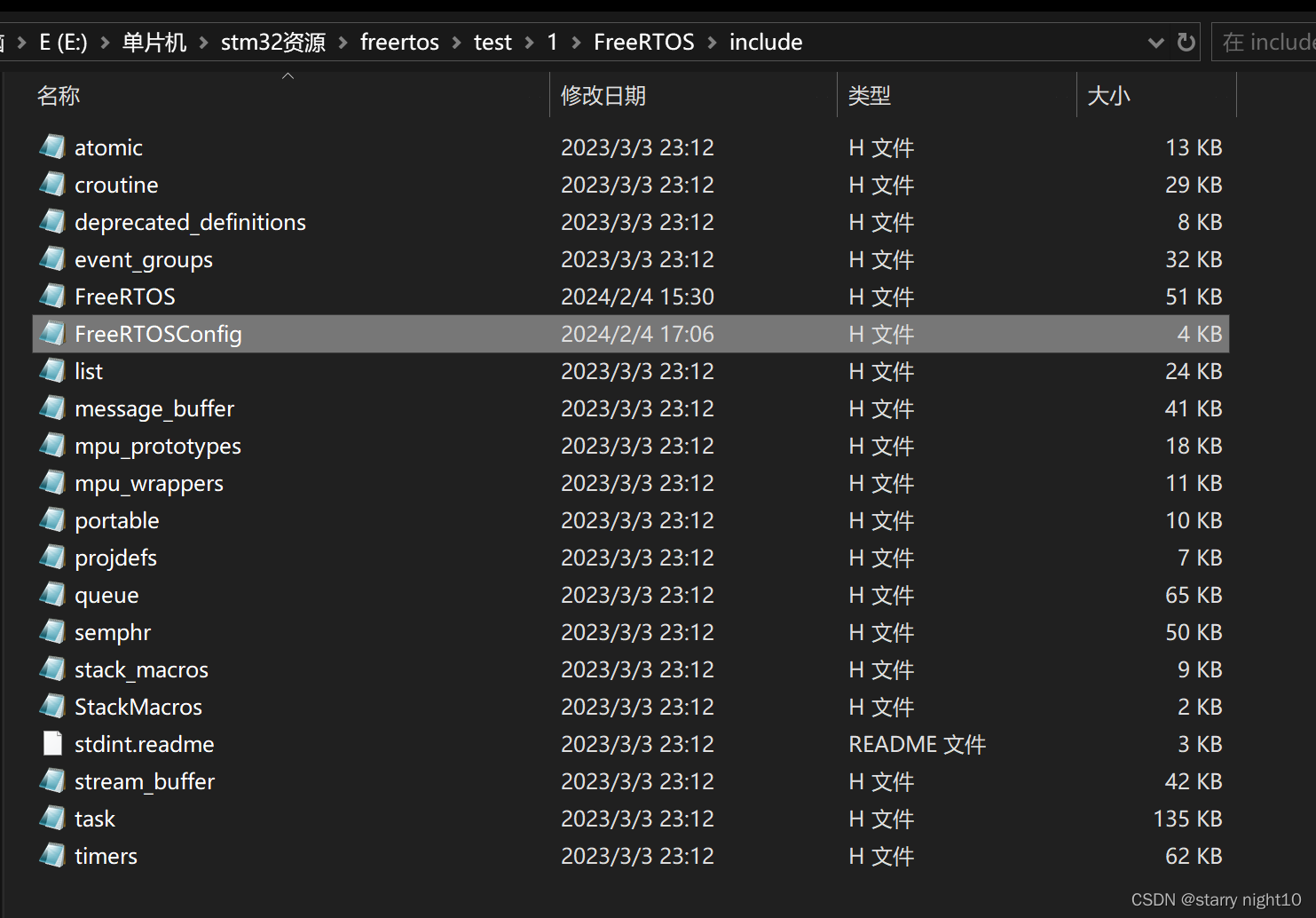

将源码中 > FreeRTOS > Demo > CORTEX_STM32F103_Keil > FreeRTOSConfig.h 复制到自己工程的 > FreeRTOS > include 中

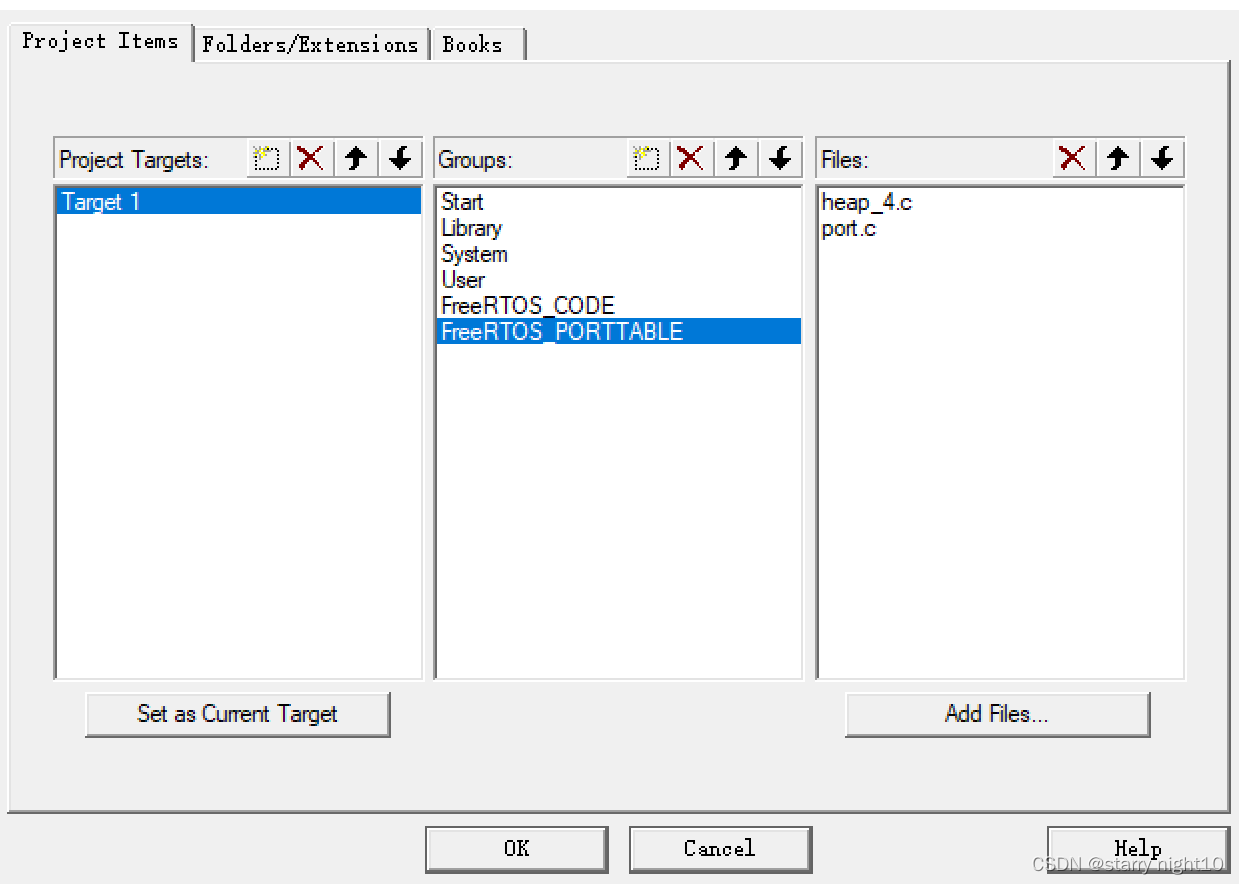

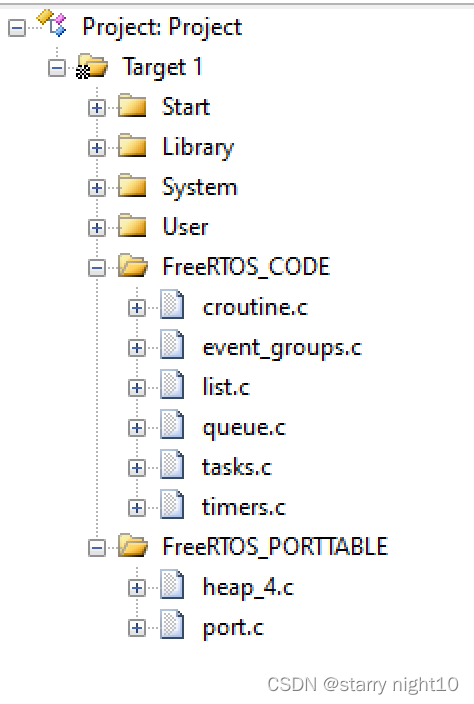

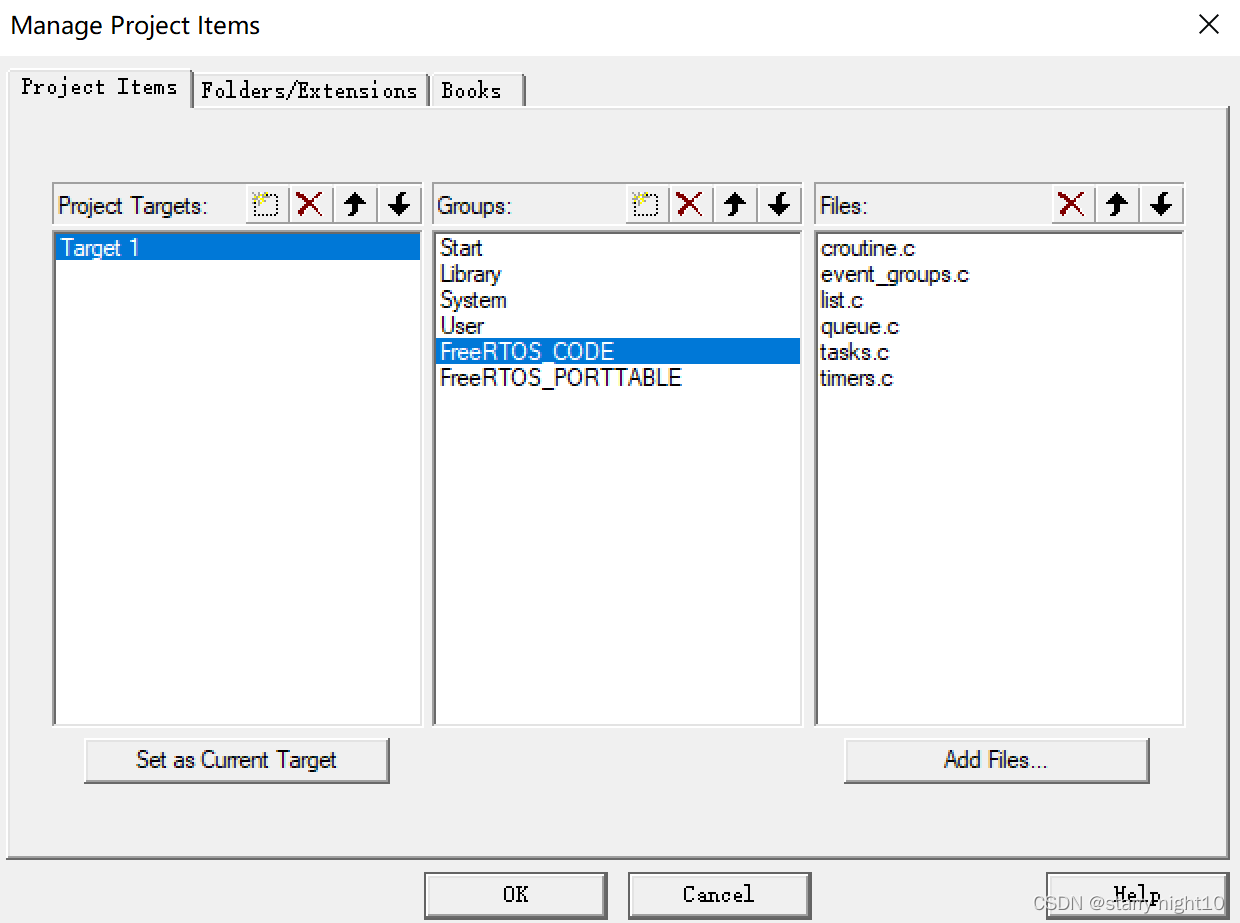

打开自己的工程,新建分组 FreeRTOS_CODE 和 FreeRTOS_PORTTABLE,并将以下文件添加进去。

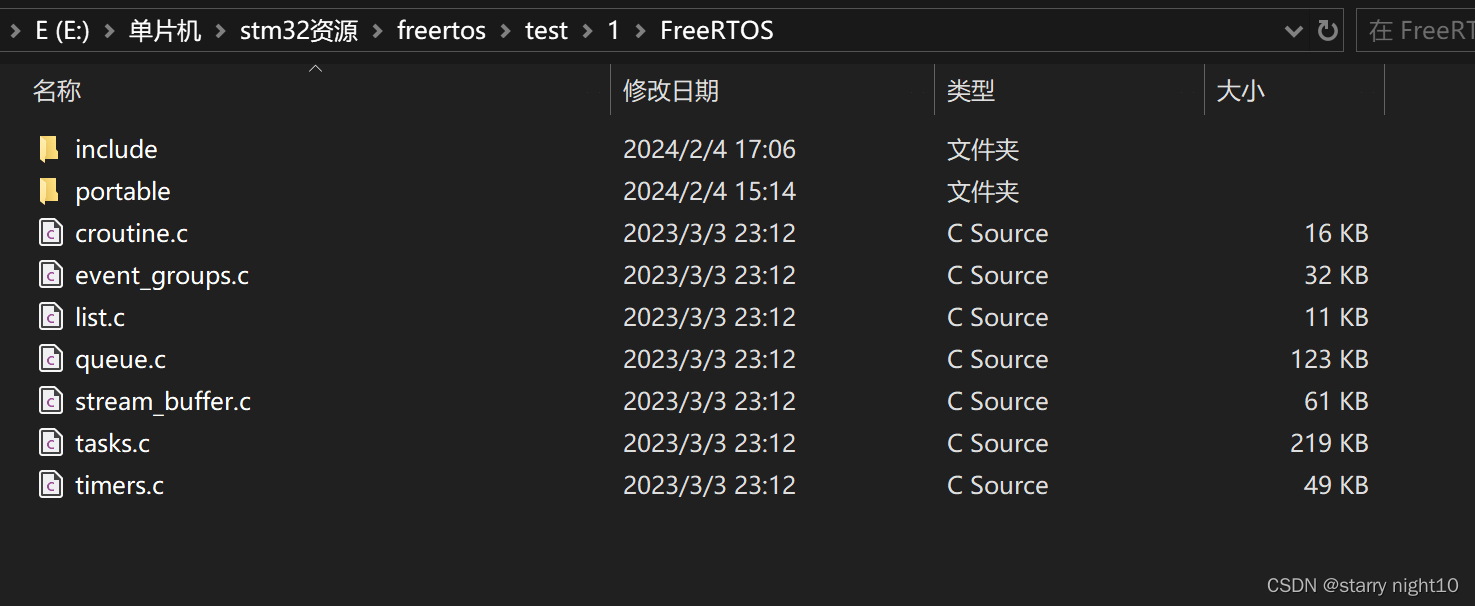

FreeRTOS_CODE分组里添加 FreeRTOS 文件夹中除了stream_buffer.c的其余六个文件。
FreeRTOS_PORTTABLE分组需要添加 FreeRTOS > portable > MemMang > heap_4.c 文件和 FreeRTOS > portable > RVDS > ARM_CM3 > port.c 文件

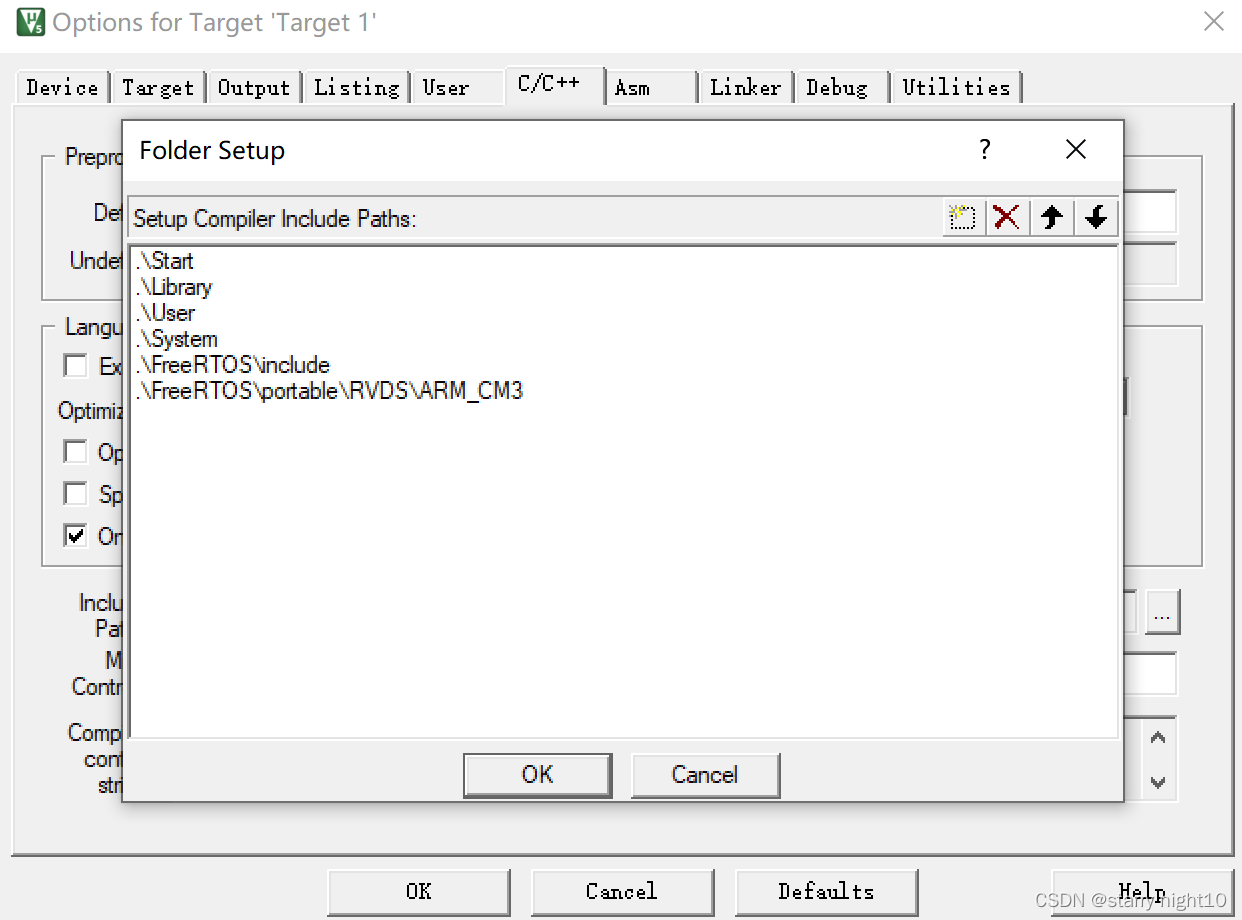

记得将文件路径添加到工程中
至此,移植所需的文件已经全部就位,开始下一步操作
修改代码

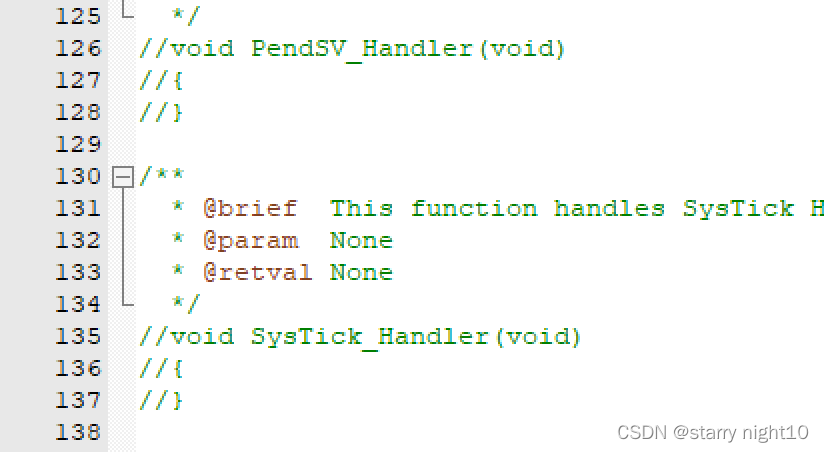

将以下代码段注释掉( void SVC_Handler(void),void PendSV_Handler(void) ,
void SysTick_Handler(void) )

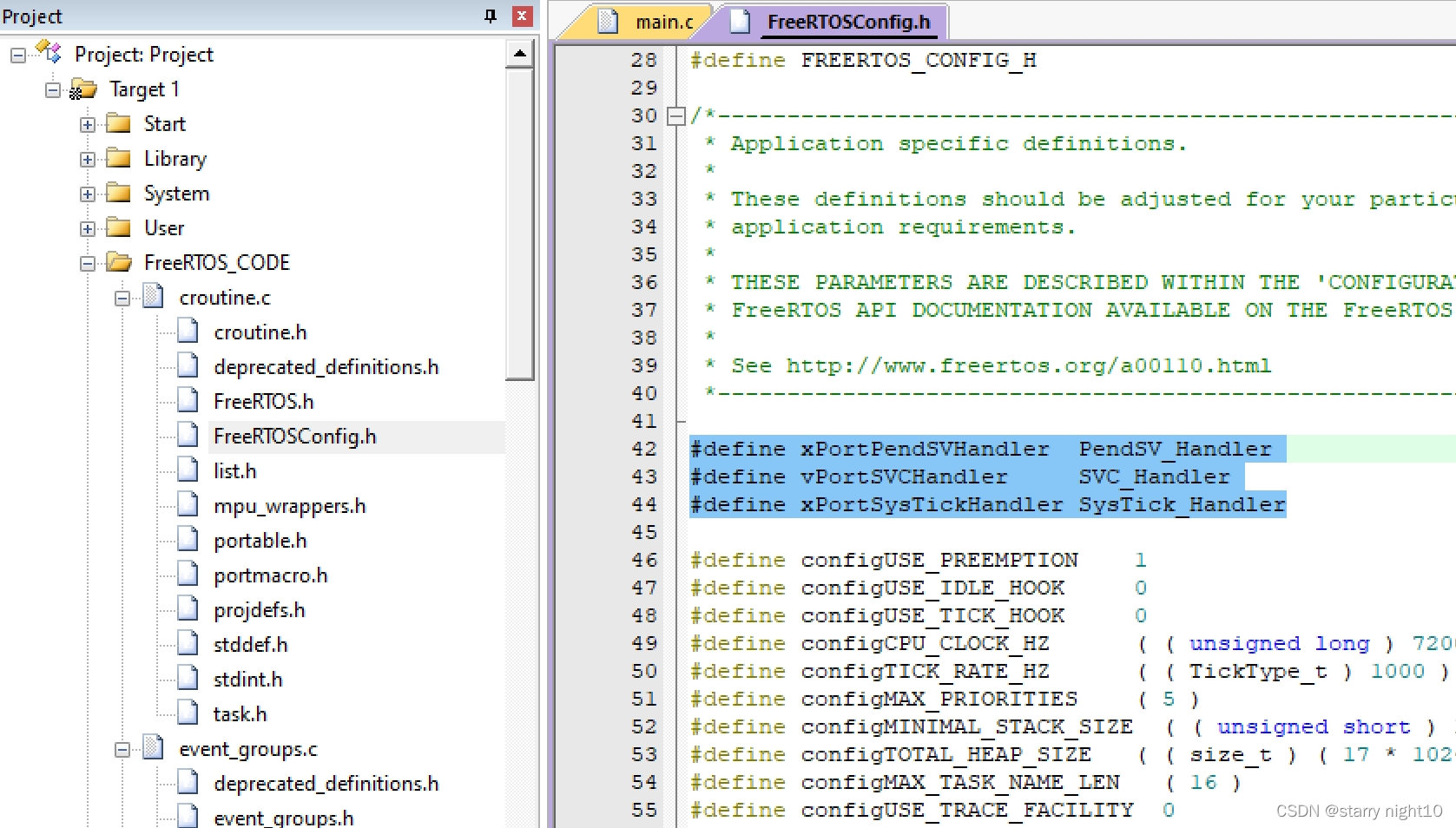

将以下代码粘贴到FreeRTOSConfig.h中
#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler
#define xPortSysTickHandler SysTick_Handler
验证结果
将以下代码复制到main文件中, 现象为A0端口和C13端口的灯各自闪烁不干扰。
#include "stm32f10x.h" // Device header
#include "FreeRTOS.h"
#include "task.h"
void LED1_Task(void *pvParameters)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
while(1)
{
GPIO_ResetBits(GPIOC, GPIO_Pin_13);
vTaskDelay(pdMS_TO_TICKS(1000));
GPIO_SetBits(GPIOC, GPIO_Pin_13);
vTaskDelay(pdMS_TO_TICKS(1000));
}
}
void LED2_Task(void *pvParameters)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
while(1)
{
GPIO_SetBits(GPIOA, GPIO_Pin_0);
vTaskDelay(pdMS_TO_TICKS(500));
GPIO_ResetBits(GPIOA, GPIO_Pin_0);
vTaskDelay(pdMS_TO_TICKS(500));
}
}
int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
xTaskCreate(LED1_Task, "LED1_Task", configMINIMAL_STACK_SIZE, NULL, 1, NULL);
xTaskCreate(LED2_Task, "LED2_Task", configMINIMAL_STACK_SIZE, NULL, 1, NULL);
vTaskStartScheduler();
while(1)
{
}
}
代码参考
STM32移植FreeRTOS 调用vTaskStartScheduler时卡在HardFault_Handler的解决方法_taskscheduler无法开启 freertos-CSDN博客
