Xilinx FPGA中的Logic Cell，Slice，CLB的关系

        以Xilinx 7系列为例，Logic Cell（逻辑单元）是FPGA芯片资源大小的度量单位，与LUT（Look Up Table，查找表）的关系是，Logic Cell的数量等于LUT的数量*1.6，参考图1和图5对应型号计算，没有专门的电路单元与之对应，Slice和CLB（Configurable Logic Block，可配置逻辑块）有专门电路单元与之对应；1个Slice包含4个LUT，8个FF（Flip Flop，触发器），3个MUX（Multiplexer，多路复用器）和1个CARRY4（超前进位链），与Logic Cell的关系是，Slice的数量等于6.4*Logic Cell的数量，通过手册计算可知，如图1~3；1个CLB包含2个Slice，如图4。

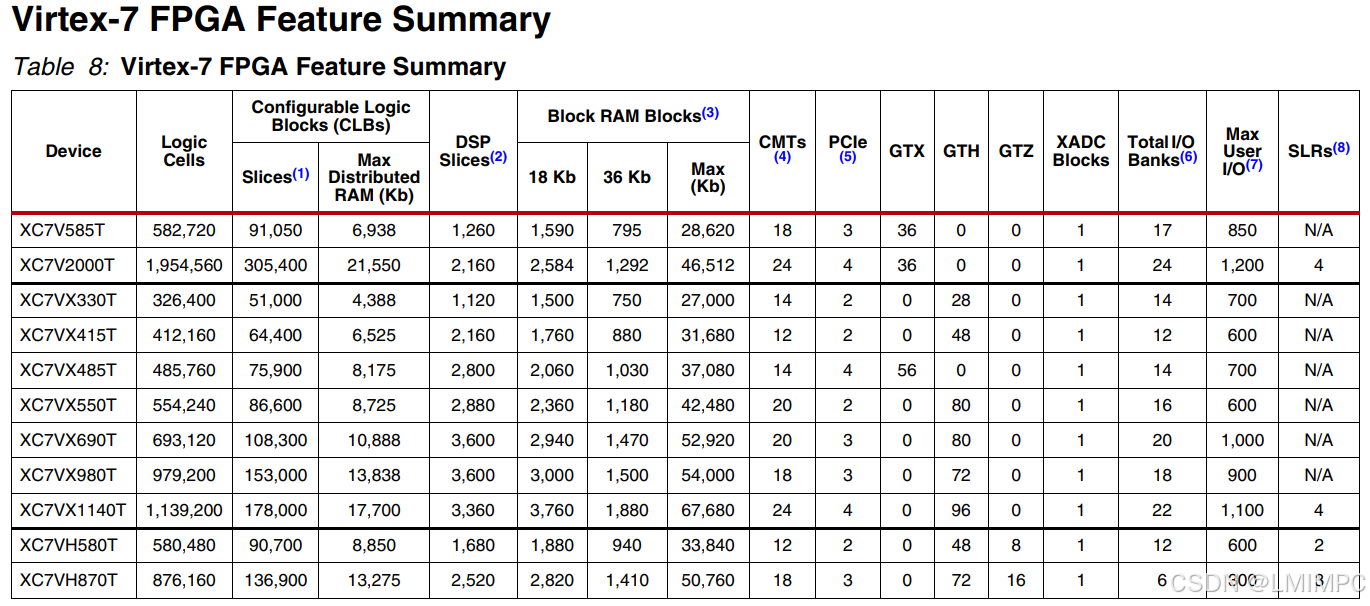

                          图1 A7资源统计

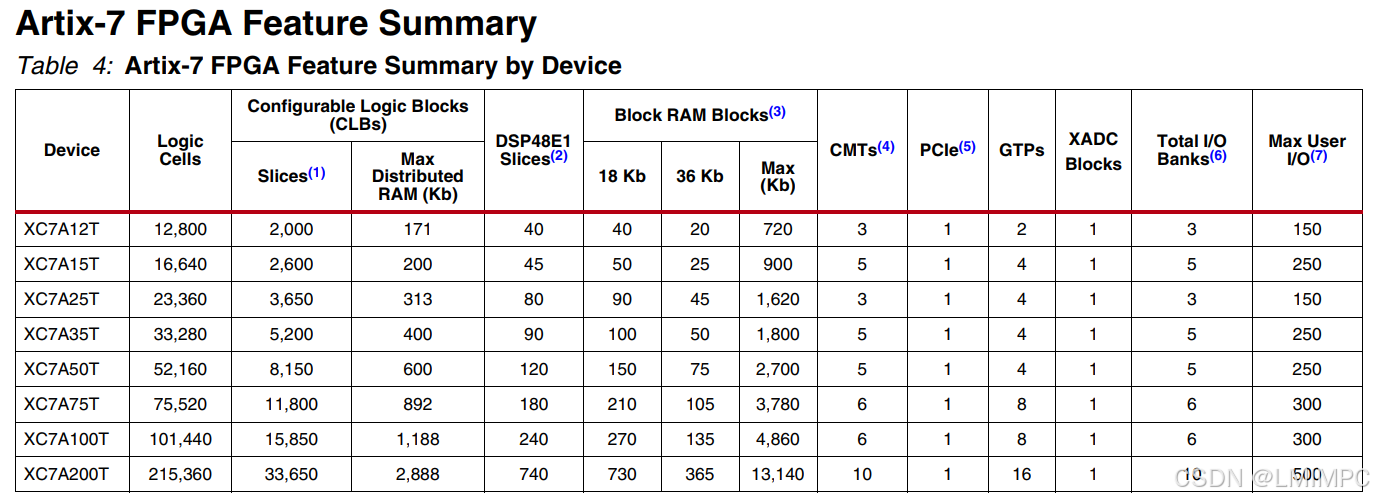

                           图2 K7资源统计

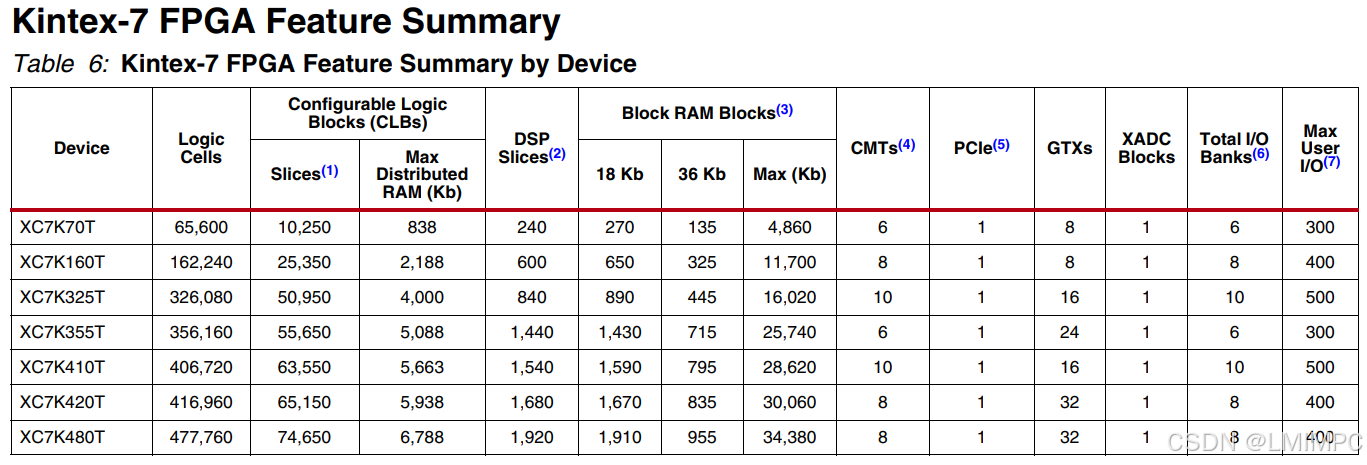

                            图3  V7资源统计

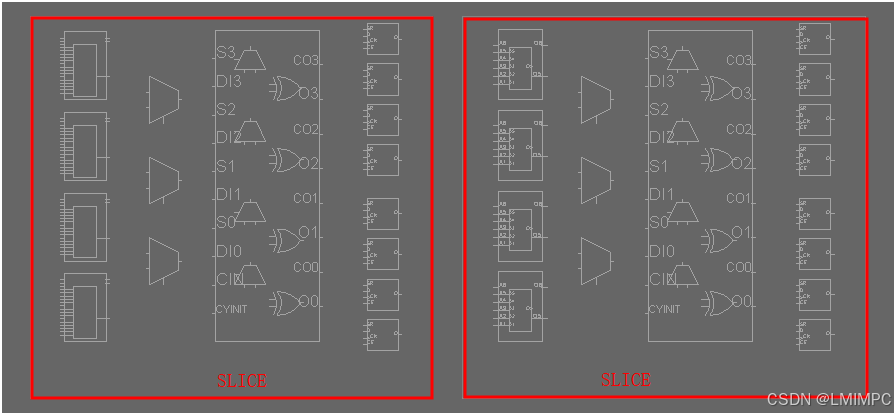

                          图4 CLB和Slice 关系

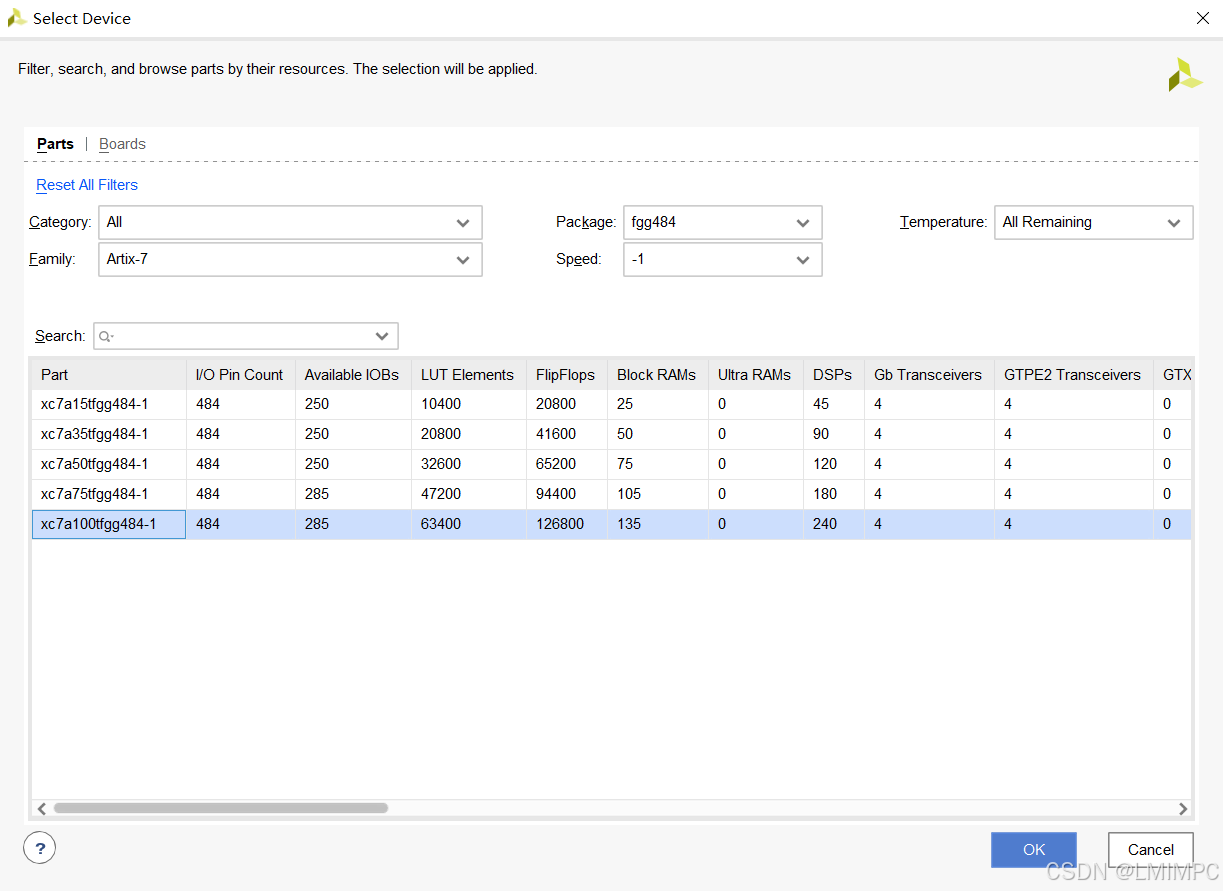

                         图5 芯片选择
