LED简介

LED(Light Emitting Diode,发光二极管)是一种半导体器件,具有将电能转换为光能的能力。它是一种固态光源,通过半导体材料的发光效应来产生光。LED通常由多个不同的半导体材料层叠而成,其中包括p型半导体层和n型半导体层,它们之间的结合形成了一个结。

LED的工作原理是当电流通过LED时,电子和正电荷(空穴)结合并在半导体结的附近发生复合。在这个过程中,电子会释放能量,这些能量以光的形式释放出来,产生可见光。

LED的发光颜色取决于所用的半导体材料和制造过程:

  • 砷化镓二极管发红光,
  • 磷化镓二极管发绿光,
  • 碳化硅二极管发黄光,
  • 氮化镓二极管发蓝光

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

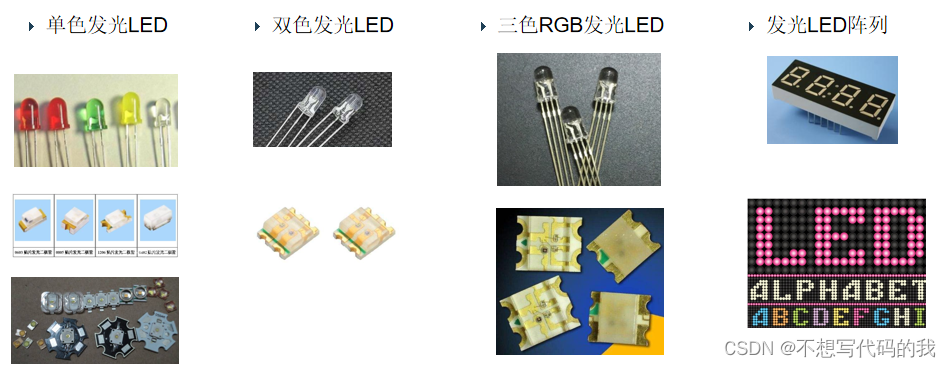

按照不同的功能可分为不同的种类:
在这里插入图片描述

LED工作特性

LED只能向一个方向导通,叫做正向偏置,具有光电转换效率较高(相比于白炽灯),寿命长,不易破损,开关速度快,可靠性高等优点。同时也存在起始成本高、显色性差、大功率LED效率低、需要做恒流驱动

LED有门限电压,高于门限电压,LED才会导通发光

  • 肖特基二极管门限:0.3V-0.6V
  • 普通二极管门限:0.5V-0.7V
  • 普通LED门限:1.5V-3.5V
  • 白光LED门限:3V-4.2V

同时LED还有以下几个特性:

  1. LED的光通量与电流有关,但不成正比,增大到一定程度后,随电流增加的量变缓

  2. LED是温度敏感器件,结温升高时,光输出量减少,正向压降变低,且也是不成比例的

  3. LED具有非线性的伏安特性曲线,流过LED的电流与LED两端电压不成正比

  4. LED一致性差,即使是同一批次生产的参数离散性也很大

前三条特性都不是线性的,这就导致了LED在大功率的设计过程中会产生一系列的问题,比如亮度不均匀、发热异常等问题。综上,在大功率的设计场合,或对LED发光亮度有要求的场合,做恒流驱动是很必要的!

典型LED恒流驱动电路

这里就直接用就好了,不做介绍:
在这里插入图片描述

在这里插入图片描述

LED调光方式

常见的LED调光的方式有三种:

  1. 模拟调光:这种方式需要芯片支持,需要单片机能够输出一个模拟电压,使用DAC即可

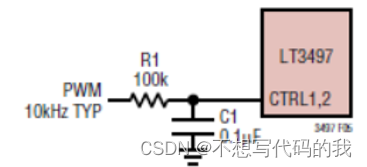

  2. 带滤波器的PWM调光:也叫准模拟调光,会在PWM输入端加一个RC滤波器,但是效果还是不如模拟调光

在这里插入图片描述

  1. 直接PWM调光:

在这里插入图片描述

  • 需要注意的是,在PWM信号接入的同时,在LED电流回路增加一个MOS管,是的LED电流回路是随PWM信号的电平变化而开关的,避免在PWM信号频率很高的情况下,芯片内部响应速度跟不上PWM信号而无法调光的情况。
  • 同时在使用PWM信号调光的过程中,由于LT3497内部存在一个BOOST电路,会在CAP2引脚上产生一个随着PWM信号变化的电平变化,且变化范围也会很大,造成一个很强的EMI干扰。
