60-DP转VGA电路设计

视频链接

DP转VGA电路设计01_哔哩哔哩_bilibili

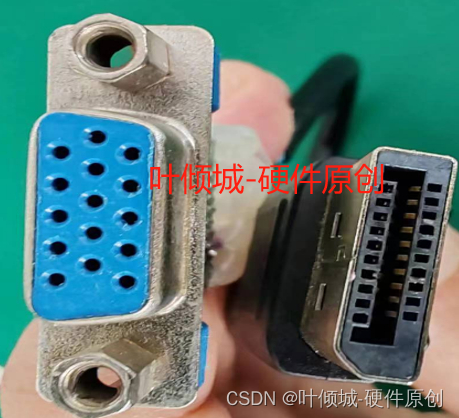

DP转VGA电路设计

DP电路设计（参考第16课）

VGA电路设计（参考第15课）

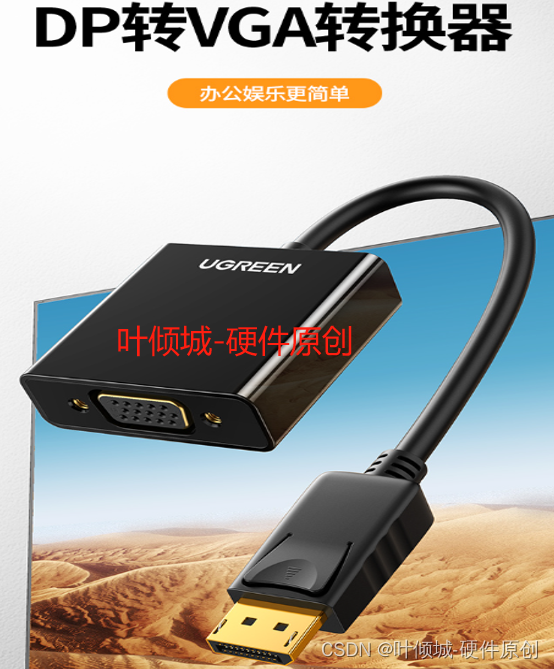

1、DP转VGA转换器（绿联）

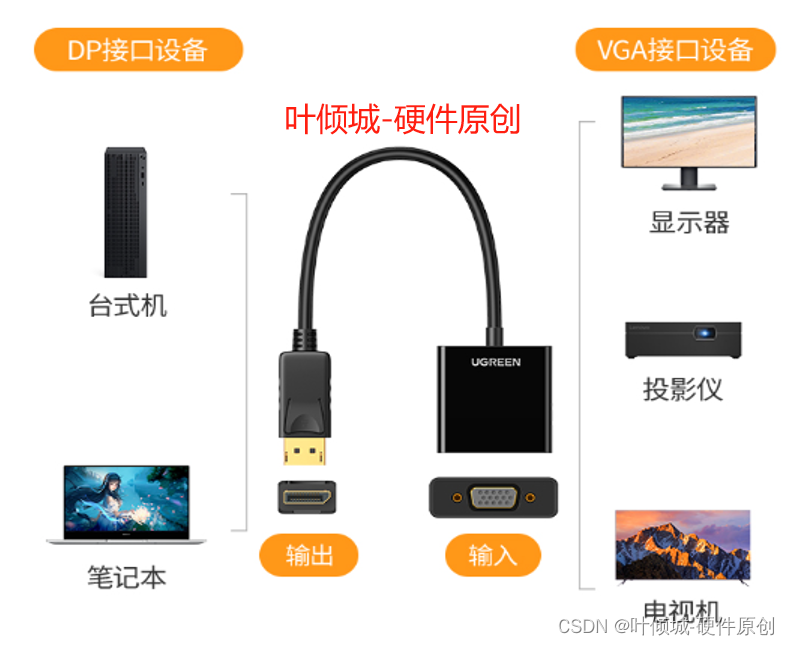

2、DP转VGA简介

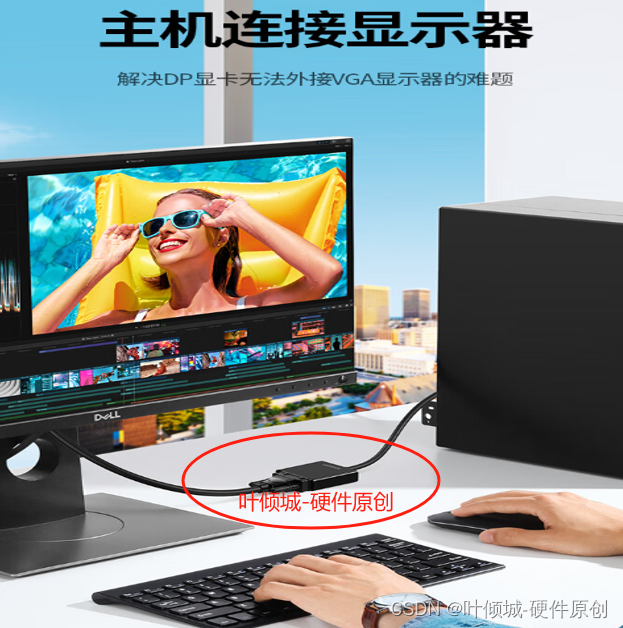

解决DP显卡无法外接VGA显示器。

CS5212是集睿致远推出的一款国产DP转VGA方案芯片，可替代替代RTD2166，替代IT6516芯片方案。

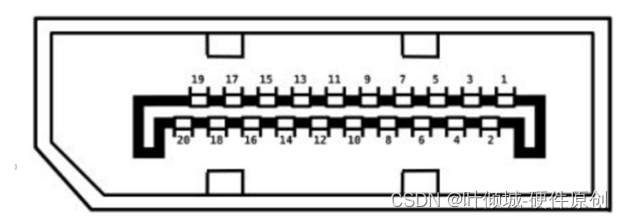

2.1、DP接口（DisplayPort Input）

DP即（Display Port）是由美国视频电子协会在2006年5月提出的一种新型的标准化的数字式视频接口标准，主要用于在源端和设备端（如电脑显示器）之间传输视频、音频、USB以及其它格式的数据信息。DP可用于同时传输音频和视频。

差分对   4对	Lane0-3	8根线

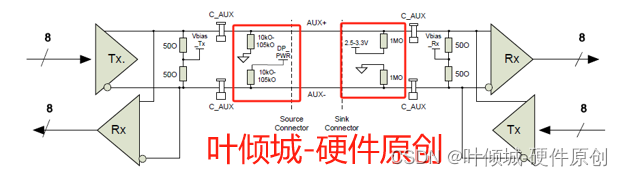

差分对   1对	AUX_CH	2根线
电源线   20脚	3.3V	1根线
地线     2、5、8、11、13、14、16 、19	GND	8根线
控制线   18脚	Hot_Plug	1根线

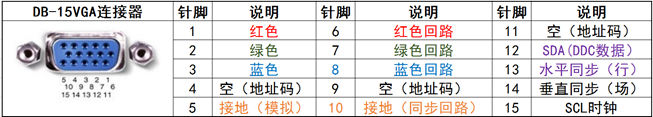

2.2、VGA接口（Analog VGA output）

信号线	定义
HS	行同步信号(3.3V电平)
VS	场同步信号(3.3V电平)
R	红基色(0~0.714V 模拟信号)
G	绿基色(0~0.714V 模拟信号)
B	蓝基色(0~0.714V 模拟信号)

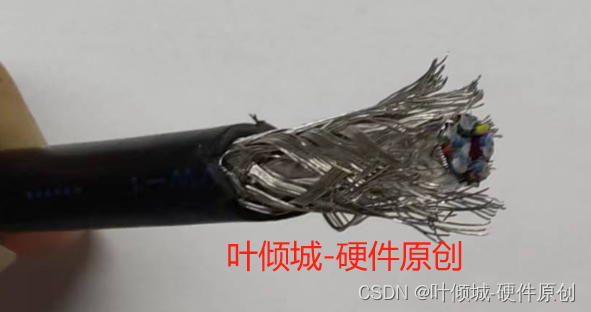

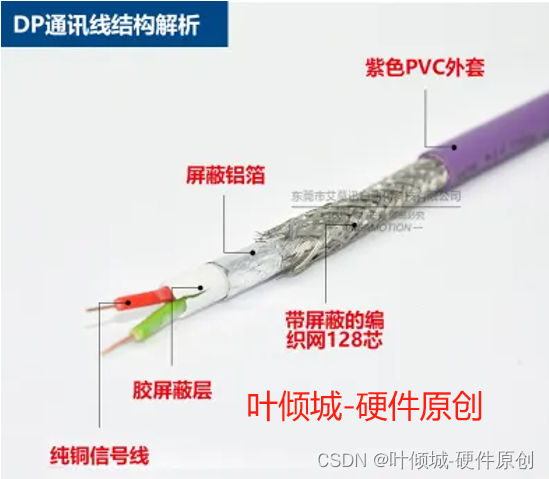

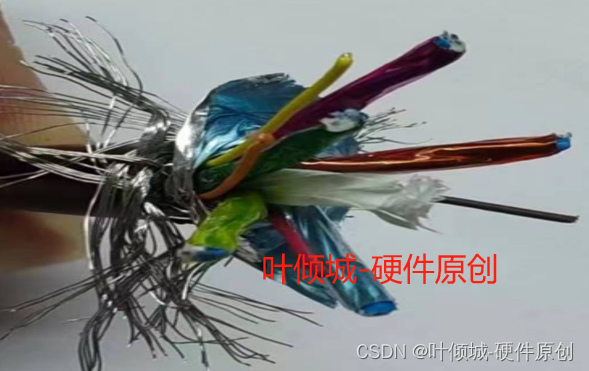

3、DP线的区别

注意不同厂家的线

4、DP转VGA硬件电路设计方案（CS5212）

4.1、CS5212简介

CS5212是一款DisplayPort端口到VGA转换器，它结合了DisplayPort输入接口和模拟RGB DAC输出接口。

4.2、CS5212特性

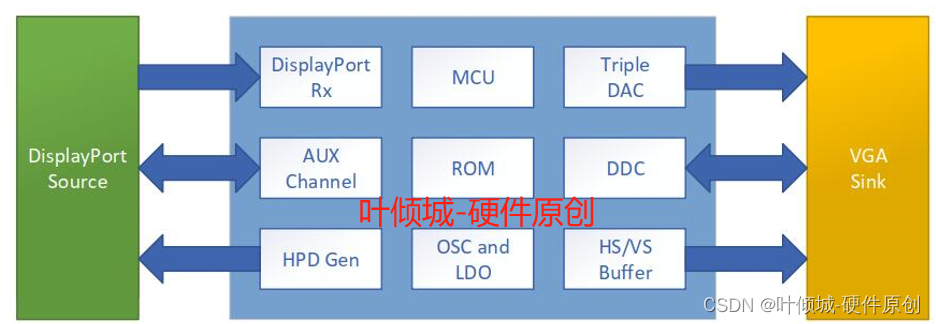

4.3、CS5212结构框图

4.4、引脚定义

4.4.1、电源

Pin number	Pin name	I/O	Description
1	AVCC_33
14	VCC_33
17	HVSYNC_PWR
20	VDD_DAC_33
24	GND
25	VCCK_12
26	PVCC_33

4.4.2、DP管脚

Pin number	Pin name	I/O	Description
2	AUX_P	AIO	DP AUX channel positive
3	AUX_N	AIO	DP AUX channel negative
5	LANE0_P	AI	DP Rx lane0 positive
6	LANE0_N	AI	DP Rx lane0 negative
7	LANE1_P	AI	DP Rx lane1 positive
8	LANE1_N	AI	DP Rx lane1 negative
32	HPD	O	DP hot plug detection, 5V tolerance

4.4.3、VGA管脚

Pin number	Pin name	I/O	Description
15	VGA_SCL	O	VGA DDC clock, 5V tolerance ( open-drain )
16	VGA_SDA	O	VGA DDC data, 5V tolerance ( open-drain )
18	VSYNC	O	VGA vertical sync output (3.3V or 5V output)
19	HSYNC	O	VGA horizontal sync output (3.3V or 5V output)
21	BLUE_P	AO	VGA blue channel output
22	GREEN_P	AO	VGA green channel output
23	RED_P	AO	VGA red channel output

4.4.4、功能管脚

Pin number	Pin name	I/O	Description
9	POL2	I	Power on latch selection
10	POL1	I/O	Power on latch selection (flash mode)
27	GPIO_0	I/O	General IO 0
28	EXT_CLK_IN	I	external reference clock (optional)
29	SMB_SDA	I/O	I2C salve data, 5V tolerance (open-drain)
30	SMB_SCL	I/O	I2C salve clock, 5V tolerance (open-drain)
31	GPIO_4	I/O	General IO 4

4.4.5、空管脚

Pin number	Pin name	I/O	Description
4、11、 12、13	NC	--	Reserved

5、硬件设计注意项（★）

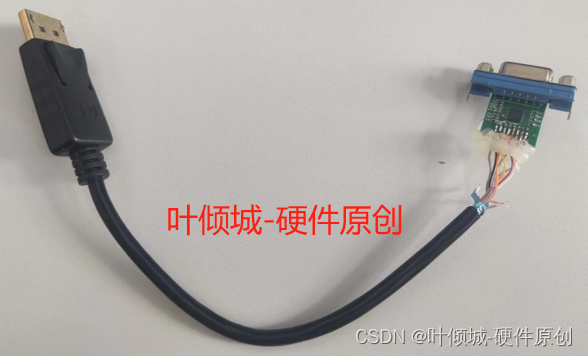

6、硬件实战

7、layout注意事项（参考15和16课）

1、DP线请按照100欧姆差分线布线。

2、各电容请靠近电源管脚。

3、输出RGB为模拟信号，尽量屏蔽避免干扰。

（R、 G 和 B）是常值为0.7V的75欧的模拟信号。

a）布局要求：靠板边放置，“1”脚靠板框内侧；

b）分立器件呈一字形或L形；

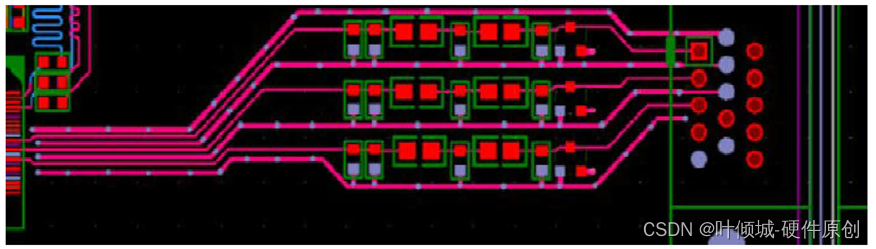

c）与数字信号需进行隔离，RGB信号包地，减少其他信号对其干扰，如下图所示。R、G、B包地

详细内容参考视频讲解
