本文详细介绍了SPI接口的工作原理，包括一主一从和一主多从模式，并通过实例演示了如君正M300、NXPIMX6Q和LS1046A等在FPGA中的应用。视频教程提供了具体的设计步骤和案例分析。
摘要由CSDN通过智能技术生成

视频链接

ARM与FPGA间SPI通信电路设计01_哔哩哔哩_bilibili

ARM与FPGA间SPI通信电路设计

第22课：SPI Flash 电路设计

第65课：实战S1-FPGA板级实战导学

1、SPI简介

1.1、SPI概述

SPI是(Serial Peripheral Interface) 串行外设接口，由Motorola提出是一种高速的、全双工、同步的通信总线。它可以使CPU与各种外围设备以串行方式进行通信以交换信息。

优点：一主多从；同步通信；高速全双工可达几十Mbps

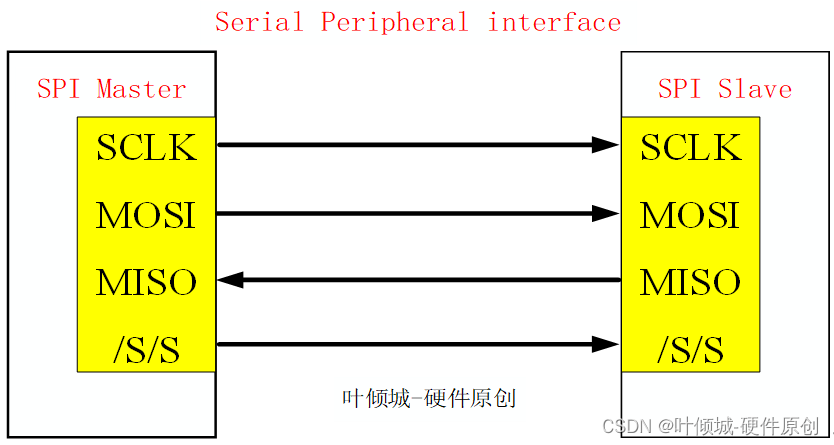

1.2、一主一从的SPI（参考SPI flash电路设计）

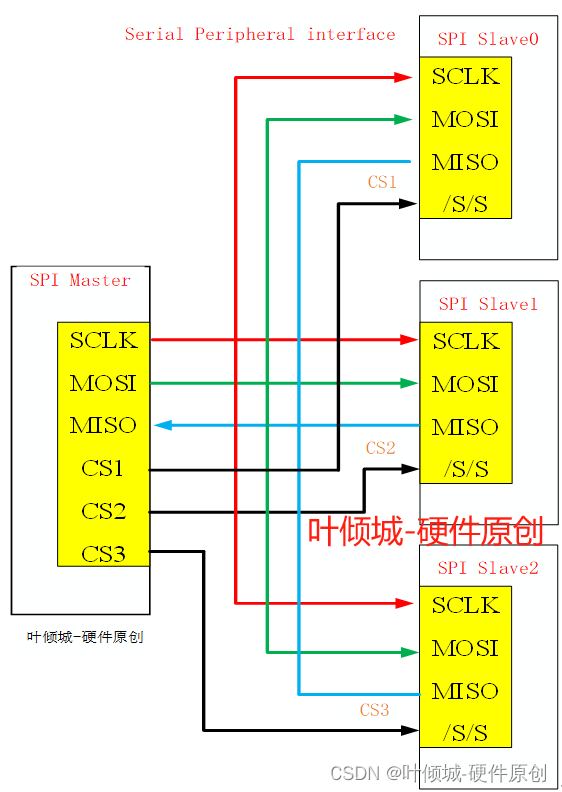

1.3、一主多从的SPI（常规模式-对应案例三）

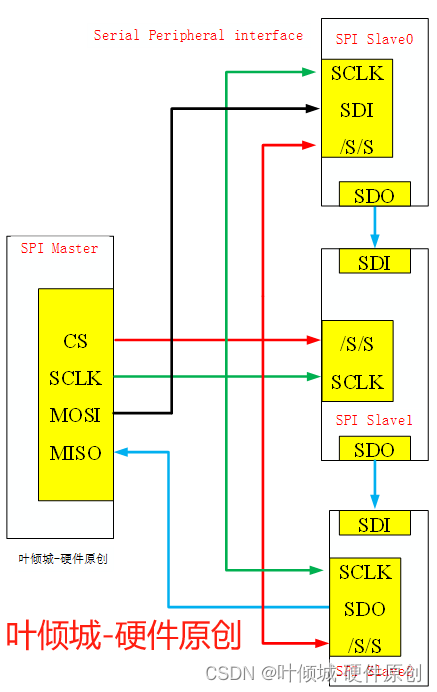

1.4、一主多从的SPI（菊花链模式）

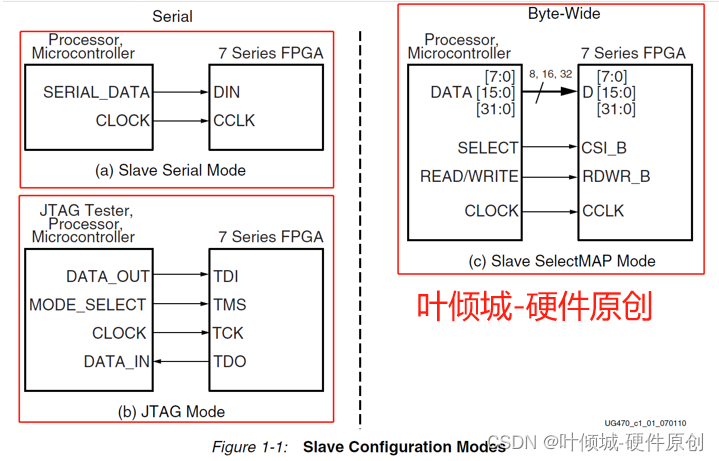

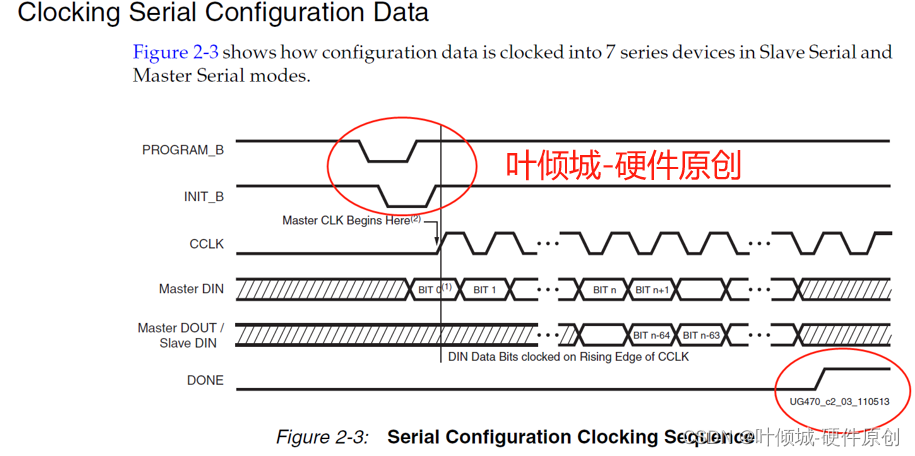

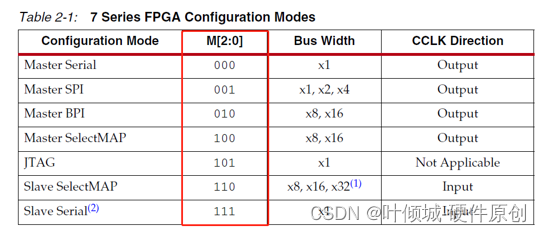

1.5、FPGA的从串模式（ARM为主、FPGA为从）

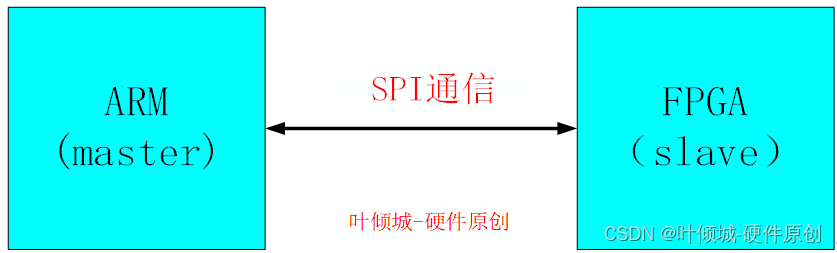

2、案例一：君正M300（master）与FPGA(slave)间的SPI通信设计

3、案例二：NXP IMX6Q(master)与FPGA(slave)间的SPI通信设计

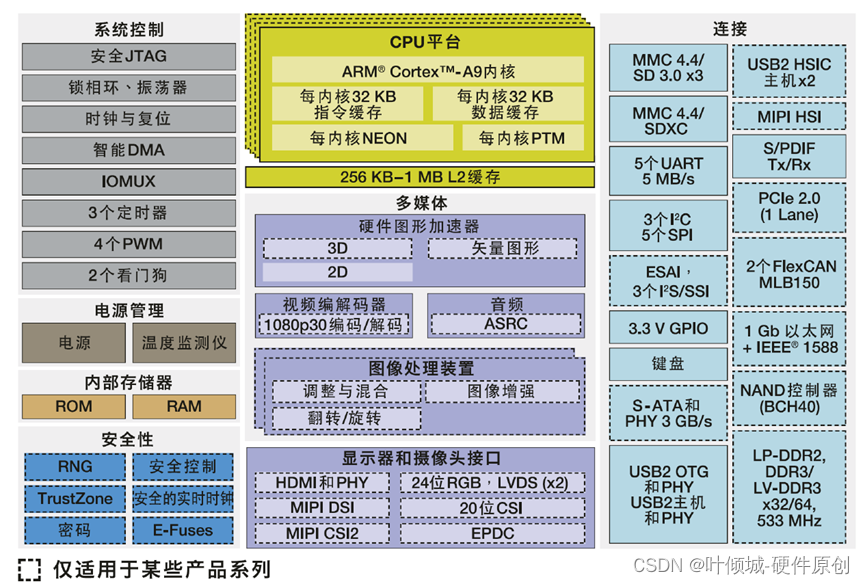

3.1、IMX6Q简介

3.2、NXP IMX6Q与FPGA间SPI通信电路设计

4、案例三：NXP LS1046A(master)与flash (slave)间的SPI通信设计(一主多从)

详细内容参考视频讲解
