正弦波PWM与三次谐波注入PWM技术研究

一、正弦波PWM技术（SPWM）

1. 定义与基本原理

2. 生成方法

3. 应用场景与优势

二、三次谐波注入PWM技术（THIPWM）

1. 定义与基本原理

2. 实现方法

3. 应用场景与优势

三、谐波特性对比分析

四、效率与复杂度对比

五、应用案例

六、未来发展与挑战

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

正弦波PWM与三次谐波注入PWM技术研究

一、正弦波PWM技术（SPWM）

1. 定义与基本原理

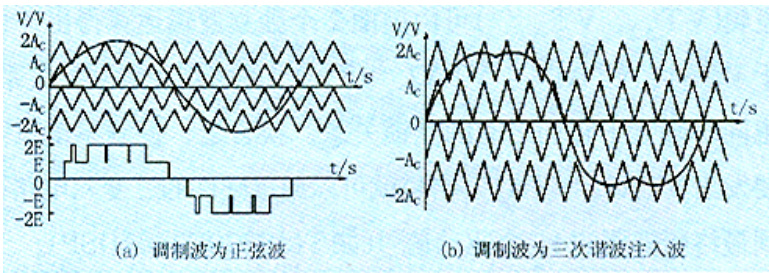

正弦波PWM技术（SPWM）是一种通过调制脉冲宽度等效生成正弦波形的调制方法。其核心原理是面积等效原理，即通过调整脉冲宽度使得不同形状的窄脉冲在惯性环节（如滤波电路）上产生相同的效果。具体实现中，以高频三角波（载波）与低频正弦波（调制波）的交点确定开关器件的通断时刻，生成等幅不等宽的矩形脉冲序列。

数学表达式：
当调制波为 Vmsin⁡(ωt)Vmsin(ωt)，载波为三角波时，输出脉冲的宽度按正弦规律变化，满足：
脉冲面积∝∫Vmsin⁡(ωt) dt脉冲面积∝∫Vmsin(ωt)dt

2. 生成方法

规则采样法：通过三角波对正弦波进行采样，生成阶梯波，再与三角波比较生成PWM信号。
单极性与双极性控制：
- 单极性：载波和调制波极性相同，输出电压极性单一，谐波含量较低。
- 双极性：载波和调制波极性交替，输出正负脉冲，适用于全桥逆变电路。

3. 应用场景与优势

应用领域：
- 逆变器（UPS、光伏并网系统）。
- 电机驱动（永磁同步电机、交流异步电机）。
- LED调光系统（减少谐波电流，避免灯光闪烁）。
技术优势：
- 输出波形接近正弦波，谐波含量低（THD<5%）。
- 控制算法简单，易于数字化实现（如DSP或MCU）。
- 适用于多种负载类型，通用性强。

二、三次谐波注入PWM技术（THIPWM）

1. 定义与基本原理

三次谐波注入PWM技术（THIPWM）通过向正弦调制波中叠加三次谐波分量，优化输出电压波形。其核心目标是提高直流母线电压利用率并降低谐波失真。数学上，三次谐波注入后的调制波为：

其中，k为谐波注入比例（如1/6或1/4）。

关键特性：

注入的三次谐波在三相无中线系统中形成零序分量，不会出现在线电压中。
直流电压利用率从SPWM的0.866提升至1.0（理论最大值），提高约15.5%。

2. 实现方法

固定占空比注入：在调制波中叠加固定幅值的三次谐波。
动态调节注入：根据负载或工况调整谐波比例，优化电流纹波和效率。

3. 应用场景与优势

应用领域：
- 高压大功率变流器（电力电子变压器、风力发电系统）。
- 新能源汽车驱动系统（提高逆变器输出能力）。
- 多电平逆变器（改善电压质量）。
技术优势：
- 电压利用率高，降低功率器件电压应力。
- 输出波形质量更优，低次谐波含量显著减少。
- 在星形或三角形连接的电机中，三次谐波不会影响线电压和磁动势。

三、谐波特性对比分析

指标	SPWM	THIPWM
谐波分布	低次谐波较多（如5次、7次）	低次谐波被抵消，总谐波含量降低20%-30%
谐波抑制机制	依赖滤波电路	三次谐波注入主动抵消低次谐波
典型THD	5%-10%（未滤波）	3%-7%（未滤波）
适用场景	通用型应用（如中小功率逆变器）	高压大功率、高效率需求场景

仿真验证：
MATLAB/Simulink模型显示，THIPWM的输出电压波形更接近理想正弦波，且谐波频谱中3次分量被有效抑制（如图17对比）。

四、效率与复杂度对比

指标	SPWM	THIPWM
电压利用率	0.866（理论极限）	1.0（理论极限）
控制复杂度	低（仅需正弦波生成模块）	中（需三次谐波生成与注入算法）
开关损耗	较高（七段式开关序列）	可优化为五段式序列以降低损耗
硬件成本	低	与SPWM相当（无需额外硬件）

效率提升案例：
在三相Vienna整流器中，THIPWM将直流电压利用率从83.6%提升至99%，同时保持谐波特性。

五、应用案例

电机驱动系统：
- SPWM：用于永磁同步电机（PMSM）的180°正弦激励驱动，降低噪音和振动。
- THIPWM：在新能源汽车驱动中，通过1/6三次谐波注入提高母线电压利用率，减少电池需求。
逆变器系统：
- SPWM：用于400Hz中频逆变电源，生成接近正弦的交流电。
- THIPWM：在光伏并网逆变器中，THD降低至4%以下，效率提升至98%。
多电平变流器：
- THIPWM用于级联多电平逆变器，优化输出电压波形并降低开关损耗。
