带隙电路的测量参数：

带隙电路的测量参数：
温漂系数TC :单位ppm/℃，VREF是室温下带隙的输出
电源抑制比PSRR：越大说明电路对电源噪声的抑制能力越强，单位dB

功耗：P=I*V
噪声：噪声决定了一个电路精确处理最小信号的下限，但是降低噪声的同时功耗和电路速度也会受影响，trade-off

带隙误差分析：
    运放失调；理想运放两个输入电压应该是相同的，但是实际会有一个VOS的差，由于该电压是具有温度系数的，经过放大，会影响Vref的电压；如何减小失调，运放的差分对管可以采用大尺寸减小mismatch；同时版图要注意结构上的对称；还有就是采用两支路电流不等，从而使得VBE=VT*ln(m)变为VBE=VT*LN(mn)；或者采用两个三极管串联形成2VBE，降低R2/R1比值
电流镜失配：包括device制作时的失配还有由于复制管所处环境不一样，造成drain端电压变化，从而引起沟道调制效应

    双极性晶体管引起误差：由于PNP是寄生在MOS管上做的，PWELL作为发射结，N阱作为基极，PS/D作为集电极，由于集电极的面积不一定是一致的，所以n不一样，所以影响正温度系数

    电阻失配；

基准电压源的高阶补偿---得到较低的温漂系数：

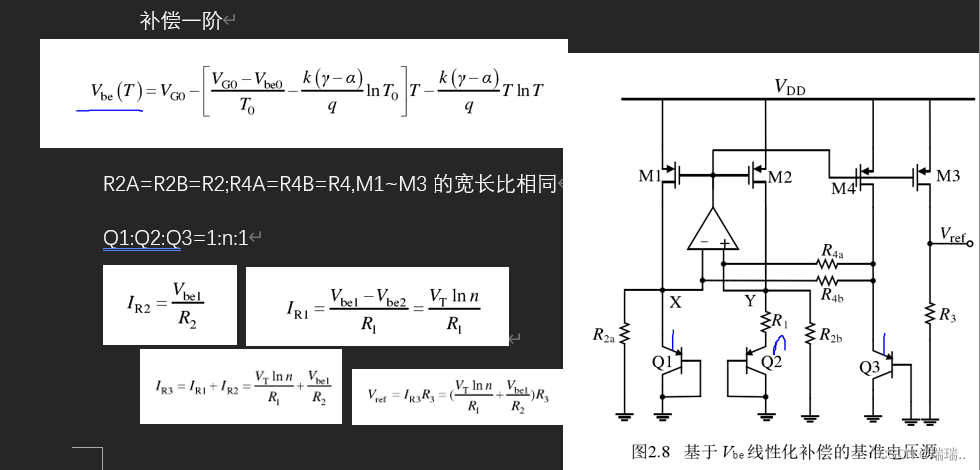

    VBE的线性补偿：

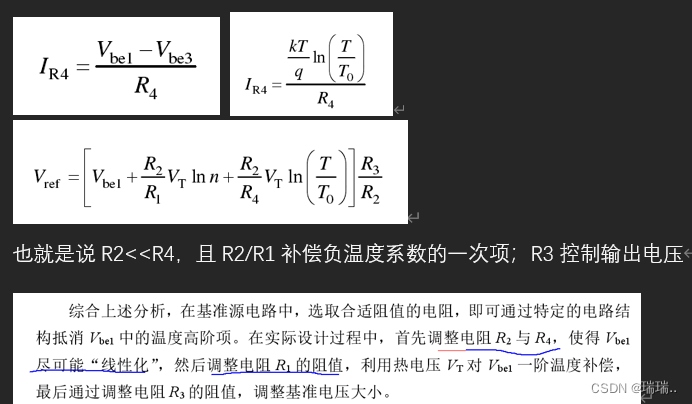

由于VBE与温度的关系并不是一阶的，传统的利用VT对VBE进行补偿，只补偿一阶;所以在Q1,2上并联电阻，在运放两个输入串联电阻接到Q3上



指数曲率补偿;
