前言：

        填坑：在完成纯软件实现贪吃蛇后，CLION 基于Easyx的贪吃蛇小游戏（链表），CLION 基于EasyX的贪吃蛇小游戏，开始将代码移植到STM32上使用硬件实现贪吃蛇，项目分成两部分，一部分先介绍ADC读取摇杆值，第二部分再将贪吃蛇具体的落实到硬件上，现在先进行第一部分记录。

一、ADC介绍

        STM32上的ADC为12位ADC，且输入电压只能是0~3.3V，所以后期在给摇杆上电时要格外注意，摇杆上电压的5V一定要接3.3V，否则可能会损坏单片机。

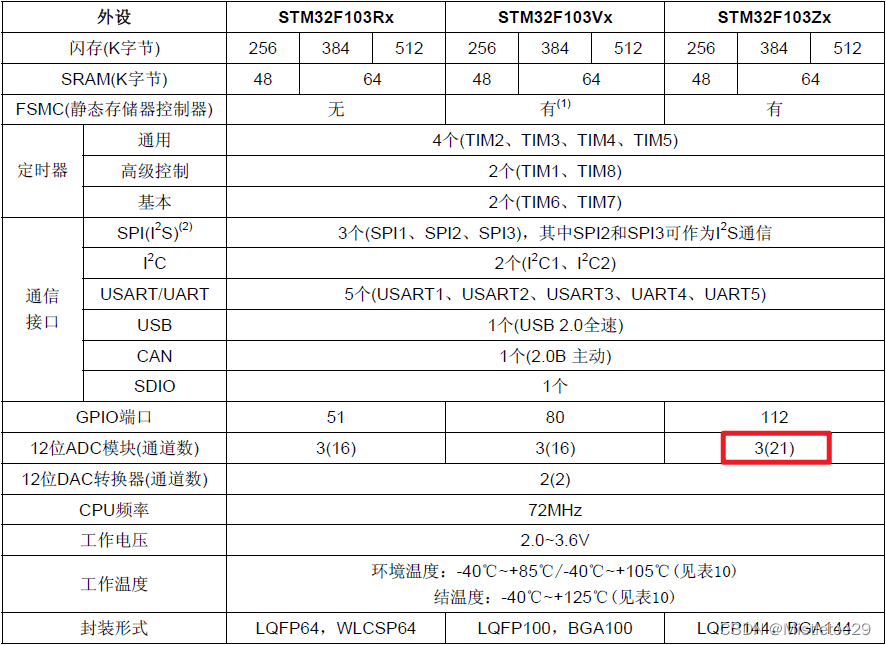

        通过查看手册可知，STM32F103ZET6上有三个ADC，每个ADC有21个输入通道。

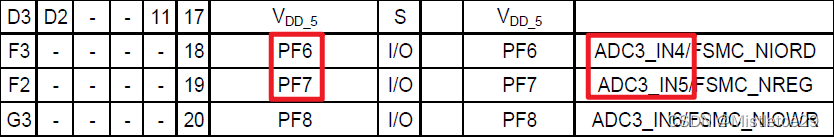

        这里我选用ADC3上的通道4和通道5即PF6,PF7进行摇杆X、Y两轴的模拟量读取。

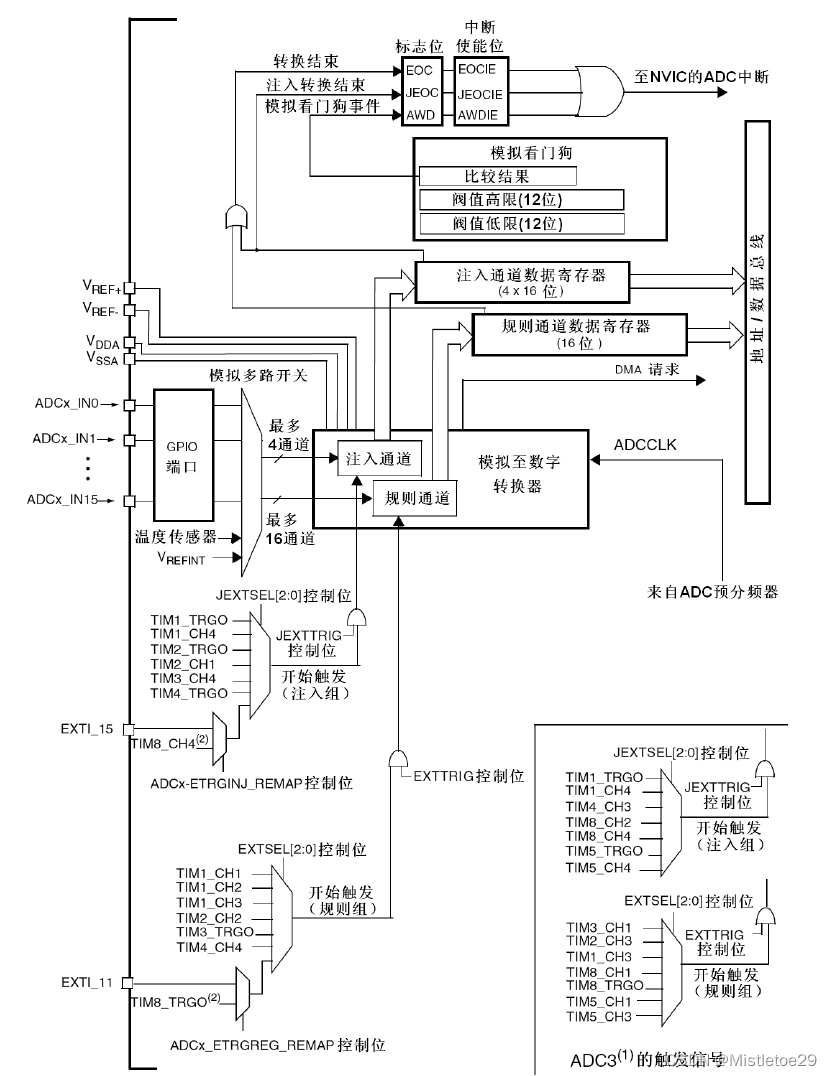

         ADC框图如图所示：

二、DMA介绍

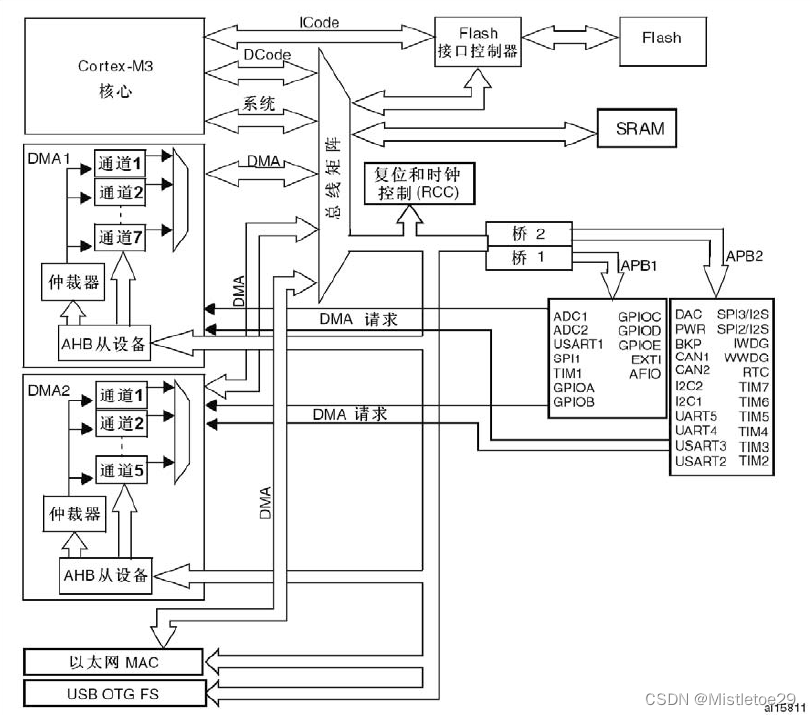

        DMA是数据转运的助手，通过DMA进行数据转运可以极大的节省软件资源，让系统通过硬件自动执行相应的操作。

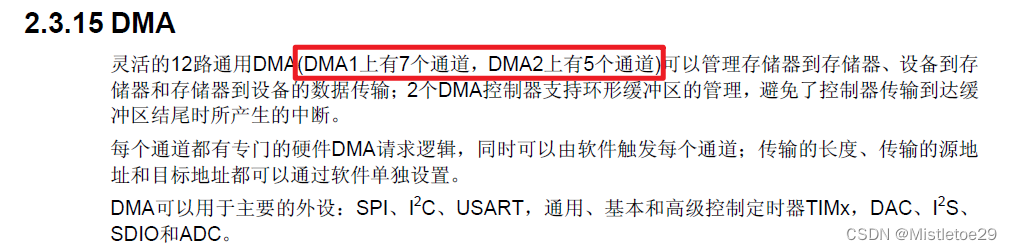

        通过查看数据手册可知，STM32F103ZET6共有两个ADC可以使用，两者均挂载在AHB总线上。

 三、代码编写 ——不使用DMA进行数据转运

1.开启对应的时钟以及ADCCLK的配置

    //使用ADC3_IN4和ADC3_IN5，ADC时钟使用6分频，即12MHz
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOF,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3,ENABLE);
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);

2.初始化输入引脚

注意：ADC的GPIO配置一定是模拟输入

    //初始化ADC输入引脚
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AIN ;
    GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6|GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed =GPIO_Speed_50MHz ;
    GPIO_Init (GPIOF ,&GPIO_InitStructure);

3.ADC的基本配置

        对结构体进行配置，并对ADC进行上电（ADC_CMD）

    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;//单ADC模式
    ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;//数据右对齐
    ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//无外部触发源（使用软件触发）
    ADC_InitStructure.ADC_ContinuousConvMode=DISABLE;//单次转换模式
    ADC_InitStructure.ADC_ScanConvMode=DISABLE;//非扫描模式
    ADC_InitStructure.ADC_NbrOfChannel=1;//一个通道
    ADC_Init(ADC3,&ADC_InitStructure);

    ADC_Cmd(ADC3,ENABLE);

4.ADC校准

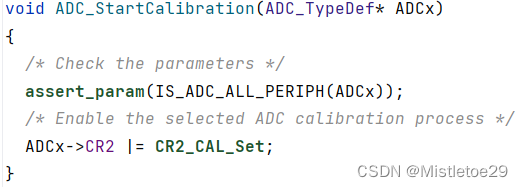

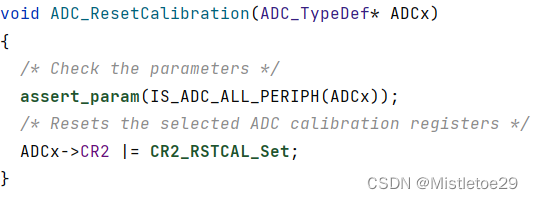

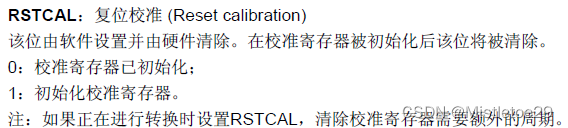

        先是复位校准，等待ADC复位校准完成后，开始进行ADC校准，通过函数描述以及手册即可得出ADC复位校准和ADC校准完成的标准为均为RESET。

    ADC_ResetCalibration(ADC3);
    while (ADC_GetResetCalibrationStatus(ADC3)==SET);
    ADC_StartCalibration(ADC3);
    while (ADC_GetCalibrationStatus(ADC3)==SET);

5.读取ADC转换数据

        读取时先设定规则组转换的通道，接着通过软件触发ADC转换，等待ADC转换完成之后，将转换值返回。

uint16_t MyADC_GetValue(uint8_t ADC_Channel )
{
    ADC_RegularChannelConfig(ADC3,ADC_Channel,1,ADC_SampleTime_28Cycles5);
    ADC_SoftwareStartConvCmd(ADC3,ENABLE);
    while (ADC_GetFlagStatus(ADC3,ADC_FLAG_EOC)==RESET);
    return ADC_GetConversionValue(ADC3);
}

6.ADC部分全部代码

#include "MyADC.h"
void MyADC_Init(void )
{
    //使用ADC3_IN4和ADC3_IN5，ADC时钟使用6分频，即12MHz
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOF,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3,ENABLE);
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);

    //初始化ADC输入引脚
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AIN ;
    GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6|GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed =GPIO_Speed_50MHz ;
    GPIO_Init (GPIOF ,&GPIO_InitStructure);


    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;//单ADC模式
    ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;//数据右对齐
    ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//无外部触发源（使用软件触发）
    ADC_InitStructure.ADC_ContinuousConvMode=DISABLE;//单次转换模式
    ADC_InitStructure.ADC_ScanConvMode=DISABLE;//非扫描模式
    ADC_InitStructure.ADC_NbrOfChannel=1;//一个通道
    ADC_Init(ADC3,&ADC_InitStructure);

    ADC_Cmd(ADC3,ENABLE);

    ADC_ResetCalibration(ADC3);
    while (ADC_GetResetCalibrationStatus(ADC3)==SET);
    ADC_StartCalibration(ADC3);
    while (ADC_GetCalibrationStatus(ADC3)==SET);
}

uint16_t MyADC_GetValue(uint8_t ADC_Channel )
{
    ADC_RegularChannelConfig(ADC3,ADC_Channel,1,ADC_SampleTime_28Cycles5);
    ADC_SoftwareStartConvCmd(ADC3,ENABLE);
    while (ADC_GetFlagStatus(ADC3,ADC_FLAG_EOC)==RESET);
    return ADC_GetConversionValue(ADC3);
}

7、主函数代码及运行现象

#include "main.h"

uint16_t value1=0;
uint16_t value2=0;
int main(void)
{

    uart_init(115200);
    delay_init();
    MyADC_Init();
    OLED_Init();
    OLED_Clear();

    while(1)
    {
        value1=MyADC_GetValue(ADC_Channel_4);
        value2=MyADC_GetValue(ADC_Channel_5);
        OLED_ShowString(0,0,"ADCValue1:",16);
        OLED_ShowString(0,2,"ADCValue2:",16);
        OLED_ShowNum(80,0,value1,4,16);
        OLED_ShowNum(80,2,value2,4,16);
    }
    return 0;
}

现象：

        可见，已经成功读出采样值，后面经过线性变换即可获得实际电压值。

四、代码编写——使用DMA配合ADC进行数据采集

        将ADC配置成连续转换、扫描模式，DMA配置成ADC触发，循环转运模式。

1.开启对应的时钟：

    //使用ADC3_IN4和ADC3_IN5，ADC时钟使用6分频，即12MHz，配合DMA进行数据转运
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOF,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3,ENABLE);
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2,ENABLE);
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);

2.初始化ADC采集引脚，并配置采样通道

    //初始化ADC输入引脚
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AIN ;
    GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6|GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed =GPIO_Speed_50MHz ;
    GPIO_Init (GPIOF ,&GPIO_InitStructure);

    ADC_RegularChannelConfig(ADC3,ADC_Channel_4,1,ADC_SampleTime_28Cycles5);
    ADC_RegularChannelConfig(ADC3,ADC_Channel_5,2,ADC_SampleTime_28Cycles5);

 3.配置ADC结构体

        ADC依然通过软件触发，并使用连续转换（EOC置位后并不停下来，继续进行转换），扫描模式。

    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;//单ADC模式
    ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;//数据右对齐
    ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//无外部触发源（使用软件触发）
    ADC_InitStructure.ADC_ContinuousConvMode=ENABLE;//连续转换模式
    ADC_InitStructure.ADC_ScanConvMode=ENABLE;//扫描模式
    ADC_InitStructure.ADC_NbrOfChannel=2;//两个通道
    ADC_Init(ADC3,&ADC_InitStructure);

4.ADC上电，并开启DMA至ADC的转运通道

    ADC_DMACmd(ADC3,ENABLE);
    ADC_Cmd(ADC3,ENABLE);

 5.设置全局变量接收DMA转运的数据

uint16_t ADC_Value[2]={0};

 6.配置DMA,DMA上电

        外设的地址（DMA_PeripheralBaseAddr）为ADC3的DR寄存器的值，需要强制转换为32位的地址，存储器的地址（DMA_MemoryBaseAddr）为第5点定义的全局变量ADC_Value，将外设寄存器作为源头，且外设地址不自增（一直为ADC3的DR寄存器地址），存储器地址自增（两个通道），由于ADC采集出的数据为16位，故外设和存储器均为半字（halfword），DMA使用循环转运，最后将DMA上电。

        下图位DMA的硬件触发源，由手册可知，可以通过DMA2的通道5进行ADC3的触发，故DMA_Init(DMA2_Channel5,&DMA_InitStructure);选择通道5进行触发。

    DMA_InitTypeDef DMA_InitStructure;
    DMA_InitStructure.DMA_PeripheralBaseAddr=(uint32_t)&ADC3->DR;
    DMA_InitStructure.DMA_MemoryBaseAddr=(uint32_t)ADC_Value;
    DMA_InitStructure.DMA_DIR=DMA_DIR_PeripheralSRC;//外设作为数据源头
    DMA_InitStructure.DMA_BufferSize=2;//ADC采集两个通道的信息
    DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设不自增，地址一直是ADC的DR寄存器地址
    DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;
    DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;//ADC采集数据为16位
    DMA_InitStructure.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;
    DMA_InitStructure.DMA_Mode=DMA_Mode_Circular;
    DMA_InitStructure.DMA_M2M=DMA_M2M_Disable;//不使用软件触发，即通过ADC触发
    DMA_InitStructure.DMA_Priority=DMA_Priority_Medium;
    DMA_Init(DMA2_Channel5,&DMA_InitStructure);

    DMA_Cmd(DMA2_Channel5,ENABLE);

 7.ADC校准，并通过软件触发ADC

        注意，在配置完成之后一定要使用软件触发一次ADC进行转运才能使得ADC进行连续转换，扫描模式，DMA也进行循环转运。

    ADC_ResetCalibration(ADC3);
    while (ADC_GetResetCalibrationStatus(ADC3)==SET);
    ADC_StartCalibration(ADC3);
    while (ADC_GetCalibrationStatus(ADC3)==SET);
    ADC_SoftwareStartConvCmd(ADC3,ENABLE);

8.ADC+DMA所有代码

        记得在ADC的头文件申明全局变量出去。

#include "MyADC.h"
uint16_t ADC_Value[2]={0};
void MyADC_Init(void )
{
    //使用ADC3_IN4和ADC3_IN5，ADC时钟使用6分频，即12MHz，配合DMA进行数据转运
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOF,ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3,ENABLE);
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2,ENABLE);
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);

    //初始化ADC输入引脚
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode =GPIO_Mode_AIN ;
    GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6|GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed =GPIO_Speed_50MHz ;
    GPIO_Init (GPIOF ,&GPIO_InitStructure);

    ADC_RegularChannelConfig(ADC3,ADC_Channel_4,1,ADC_SampleTime_28Cycles5);
    ADC_RegularChannelConfig(ADC3,ADC_Channel_5,2,ADC_SampleTime_28Cycles5);

    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;//单ADC模式
    ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;//数据右对齐
    ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//无外部触发源（使用软件触发）
    ADC_InitStructure.ADC_ContinuousConvMode=ENABLE;//连续转换模式
    ADC_InitStructure.ADC_ScanConvMode=ENABLE;//扫描模式
    ADC_InitStructure.ADC_NbrOfChannel=2;//两个通道
    ADC_Init(ADC3,&ADC_InitStructure);

    ADC_DMACmd(ADC3,ENABLE);
    ADC_Cmd(ADC3,ENABLE);

    /*DMA进行转运的三个条件
     * 1.DMA使能上电
     * 2.DMA的传输计数器BUFFER不为零
     * 3.有触发信号
     * */

    DMA_InitTypeDef DMA_InitStructure;
    DMA_InitStructure.DMA_PeripheralBaseAddr=(uint32_t)&ADC3->DR;
    DMA_InitStructure.DMA_MemoryBaseAddr=(uint32_t)ADC_Value;
    DMA_InitStructure.DMA_DIR=DMA_DIR_PeripheralSRC;//外设作为数据源头
    DMA_InitStructure.DMA_BufferSize=2;//ADC采集两个通道的信息
    DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设不自增，地址一直是ADC的DR寄存器地址
    DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;
    DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;//ADC采集数据为16位
    DMA_InitStructure.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;
    DMA_InitStructure.DMA_Mode=DMA_Mode_Circular;
    DMA_InitStructure.DMA_M2M=DMA_M2M_Disable;//不使用软件触发，即通过ADC触发
    DMA_InitStructure.DMA_Priority=DMA_Priority_Medium;
    DMA_Init(DMA2_Channel5,&DMA_InitStructure);

    DMA_Cmd(DMA2_Channel5,ENABLE);

    ADC_ResetCalibration(ADC3);
    while (ADC_GetResetCalibrationStatus(ADC3)==SET);
    ADC_StartCalibration(ADC3);
    while (ADC_GetCalibrationStatus(ADC3)==SET);
    ADC_SoftwareStartConvCmd(ADC3,ENABLE);
}

9.主函数编写

#include "main.h"
float Voltage1=0;
float Voltage2=0;

int main(void)
{

    uart_init(115200);
    delay_init();
    MyADC_Init();
    OLED_Init();
    OLED_Clear();
    OLED_ShowString(0,0,"LocationX:",16);
    OLED_ShowString(0,2,"LocationY:",16);
    OLED_ShowString(0,4,"VoltageX:0.00V",16);
    OLED_ShowString(0,6,"VoltageY:0.00V",16);
    while(1) {
        Voltage1=(float )ADC_Value[0]/4095*3.3;
        Voltage2=(float )ADC_Value[1]/4095*3.3;


        OLED_ShowNum(80,0,ADC_Value[0],4,16);
        OLED_ShowNum(80,2,ADC_Value[1],4,16);

        OLED_ShowNum(72,4,Voltage1,1,16);
        OLED_ShowNum(88,4,(uint16_t)(Voltage1*100)%100,2,16);
        OLED_ShowNum(72,6,Voltage1,1,16);
        OLED_ShowNum(88,6,(uint16_t)(Voltage2*100)%100,2,16);
    }
    return 0;
}

最终的效果：

       项目基于CLION进行开发

Mistletoe29
关注
  • 11
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
专栏目录
STM32(F103)的ADC读取电压程序.rar
03-20
STM32(F103)的ADC读取电压程序
【GD32】从0开始学GD32单片机（13）—— ADC模数转换器外设详解+PS2遥杆例程
JackieCoo的博客
10-28 4587
介绍了GD32中ADC外设的功能和使用，包含PS2手柄摇杆的驱动例程
基于ADC的手柄摇杆输入
Wozart_Kate的博客
04-07 912
ADC软件与库文件配置 参考 ADC库文件编译 注意在一号开发板上 与adc.c中 将端口的选择与使用分别改为 GPIO_InitStructure.GPIO_Pin = ADC_CH6 | ADC_CH7; //!!!选择端口 ADC_RegularChannelConfig(ADC1, ADC_Channel_6, 1, ADC_SampleTime_28Cycles5);//!!! ADC1选择信道x,采样顺序y,采样时间n个周期 ADC_RegularChannelConfig(ADC1, A
【STM32H7教程】第76章 STM32H7的FMC总线应用之驱动AD7606（8通道同步采样, 16bit, 正负10V）
Simon223的博客
05-08 6683
完整教程下载地址：http://www.armbbs.cn/forum.php?mod=viewthread&tid=86980 第76章 STM32H7的FMC总线应用之驱动AD7606（8通道同步采样, 16bit, 正负10V） 本章节为大家讲解FMC总线驱动数模转换器AD7606，实战性较强。 目录 第76章 STM32H7的FMC总线应用之驱动AD...
5、基于 ATMEGA-16 的 ADC 控制 PPM 通道（遥控手柄）
11-08 497
前段时间写了关于在 Atmega 平台上的 PPM 信号的产生，现在结合 ADC 程序, 给出一个遥控手柄的方案。在发送端，单片机采集 8 路 ADC，然后将数据通过串口发送出去（连接上无线串口模块，就能实现无线遥控的功能了），接收端通过接收串口的数据，将其每一路 ADC 的数据对应到 PPM 的每个通道上，从而实现每一路 ADC 控制遥控器的一个通道。通过 Proteus 仿真，最后得出了正确的
stm32智能遥控小车项目(3) --- 遥控器摇杆的使用
m_612651x的博客
09-20 703
stm32 摇杆 ADC
STM32利用ADC与OLED显示电压值
05-18
STM32利用ADC与OLED显示电压值
STM32F103+ADC电压采集
09-23
已封装成一个函数，调用即可，直接返回电压值(float) 第1次调用，耗时2.5ms, 后面每次调用，耗时25us; 示例工程环境，KEIL+STM32F103VE+标准库
基于STM32F427开发板ADC采样标准库程序
11-15
基于STM32F427开发板ADC采样程序，现在大部分是用cubeMX直接生成的底层，该程序使用标准库编写，可方便有需求的STM32标准库学习，数据在串口上打印，注意电压不能超过5V，有效测量范围是0-3.3V，实测可以，可以直接...
STM32CUEB关于KEIL5、stm32f103c8t6的ADC读取数据，电压测量程序
03-29
STM32CUEB关于KEIL5、stm32f103c8t6的ADC读取数据，电压测量程序 .
基于无线(蓝牙传输)手柄的ardunio遥控小车
sumjess
08-16 8762
遥控小车是每个人童年的最爱，不仅好奇它的奇妙，更是喜欢它带来的刺激。小编为大家带来几篇博客，来给大家讲讲制作遥控小车的程序。 看大标题可知我们一共有五个方法去制作一款带有遥控功能的小车，小编分开来给大家讲解。 本文是基于arduino的无线(蓝牙传输)手柄遥控小车 基于arduino的手机蓝牙遥控小车 基于arduino的红外遥控小车 基于arduino的无线NRF24L01遥控小车 ...
基于STM32F407 ADC双通道 PS2游戏机摇杆ADC采集
wwwqqq2014的博客
05-07 5762
基于STM32F407 ADC双通道 PS2游戏机摇杆ADC采集，内容包含摇杆原理，硬件连接，代码分析，实现效果分析。
自制游戏手柄joystick stm32 hal usb协议
dawm的博客
04-27 8199
自制游戏手柄ps：开发环境初始配置代码编写推荐工具：参考文章： ps： 耗费了一天去了解怎么实现usb协议下的HID传输，因为各个文字没有说清楚，导致我数据的内容总时接收不到或者错位，所以特意下一篇文章来具体指出了各个步骤的坑 开发环境 windows stm32f103rct6 stm32cubemx keil joystick模块（5针）两轴 初始配置 开启时钟 USB时钟 一定 48M 打开USB 配置HID 配置完成 代码编写 打开usbd_hid.c 应为stm32cbemx 自动生成
【STM32+HAL】读取电池电量
共同进步！
04-27 1221
一、准备工作 有关CUBEMX的初始化配置，参见我的另一篇blog：【STM32+HAL】CUBEMX初始化配置 有关定时器触发ADC模式配置，详见【STM32+HAL】ADC采集波形实现 有关软件触发ADC模式配置，详见【STM32+HAL】三轴按键PS2摇杆 二、所用工具 1、芯片：STM32F407VET6 2、IDE： MDK-Keil软件 3、库文件：STM32F4xxHAL库 三、实现功能 串口打印电池电量值
【stm32-2】按键控制LED&光敏传感器控制蜂鸣器
weixin_62428401的博客
05-05 223
/读取输入数据寄存器某一个端口的输入值。//读取输出数据寄存器某一位。//读取整个输入数据寄存器。//读取整个输出寄存器。
【stm32笔记】DSP库调用
最新发布
yunddun的博客
05-06 268
把需要的库复制出来单独用，方便移植。
STM32——基础篇
weixin_52706451的博客
05-03 1215
技术笔记！
stm32ADC读取摇杆
09-07
要在STM32上读取摇杆的值，通常需要使用ADC（模数转换器）来将模拟信号转换为数字值。以下是一个简单的示例代码，演示如何读取摇杆的X和Y轴值。 首先，需要在ADC模块的初始化函数中配置ADC通道和采样时间。示例代码...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
