SOC验证（二）-如何做test plan

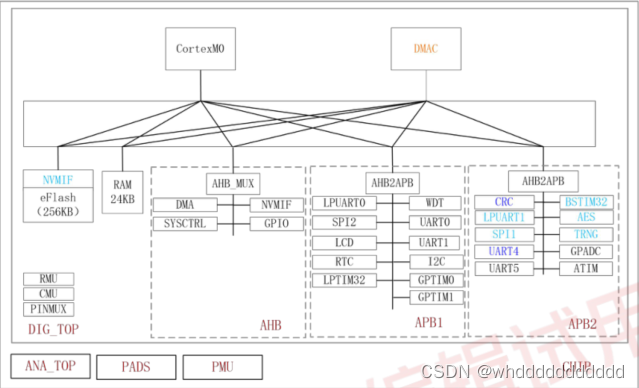

图一 芯片结构框图

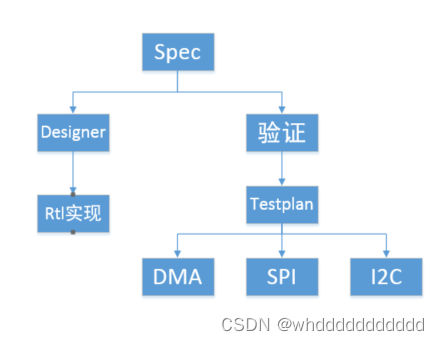

1.1 简单验证流程

1.了解mcu，需要验证的module的background

2.提取checkport验证点，（寄存器reg，协议）

（a）验证DMA，验证点例如 reg default value的验证，reg 属性 RW RO等

（b）功能点 chanel测试 EN时，source reg搬到相应的reg，共有8个chanel是否可以正常工作

（c）chanel优先级测试，ch0，ch1同时工作，ch0优先级应该是最高的

（d）ch0 burst是否能正常工作（发起一次请求，单地址 发送多笔数据），min—max

3.test case，一般至少一个验证点check point对应一个test case

（a）设置检验步骤，验到功能点

（b）建立报错机制（时序check assertion/SVA）

（c）pass

4.coverage bind rtl

（a）根据cheek point设置cover point（合理设置其中bin域的大小）

（b）coverage hode---modify test case---chec k wave form
