【论文阅读】【综述】Deep Learning for 3D Point Clouds: A Survey

本文是最新的使用深度学习处理点云的综述文章，本文所提及的方法非常全，可以作为一个文章索引来看，而且本论文对方法的分类也很有意义。但是作为综述性文章，本文每章节的结论有点弱，并没有通过对文章的综述产生太多指导性的结论。但总体来说，这篇文章对于读者，起到了查缺补漏和搭建知识框架的作用。

对于做点云的同学，我还是非常建议阅读以下本文的。

本博客与其他有关该survey的博客的区别在于，本博客不翻译该survey，而是细节讲述一些其中提到的方法，和总结一些我的理解。

Survey

1、数据集有：

• ModelNet [6]
• ShapeNet [7]
• ScanNet [8]
• Semantic3D [9]
• KITTI Vision Benchmark Suite [10]

还有一些自动驾驶的数据集也包含了3D object detection & tracking的问题。

2、3D问题的分类与图像中的基本是一样的：

• 3D shape classification
• 3D object detection and tracking
• 3D point cloud segmentation

3、所有的方法按照解决的问题，使用的方法按照如下分类：

3D Shape Classification

该问题对应图像中的图像分类问题，是最简单的问题。按照图像处理的发展过程，可以认为，这部分提出来的网络将是Object Detection，Tracking和Segmentation方法的主干网络。

ModelNet40是一个普遍使用的数据集，排名可以在官网找到

Projection based

作者把Voxel的方法解归入到了Projection based的方法中，认为体素的构建过程是点云向3D栅格的投影过程。

Multi-view

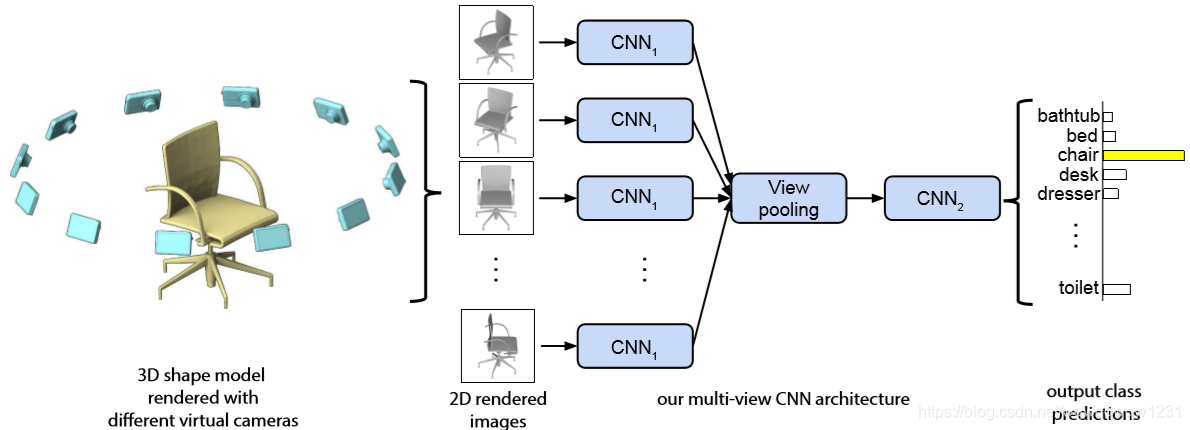

典型的方法就是MVCNN[15]，将pointcloud投影到不同的视角下，其网络框架如下：

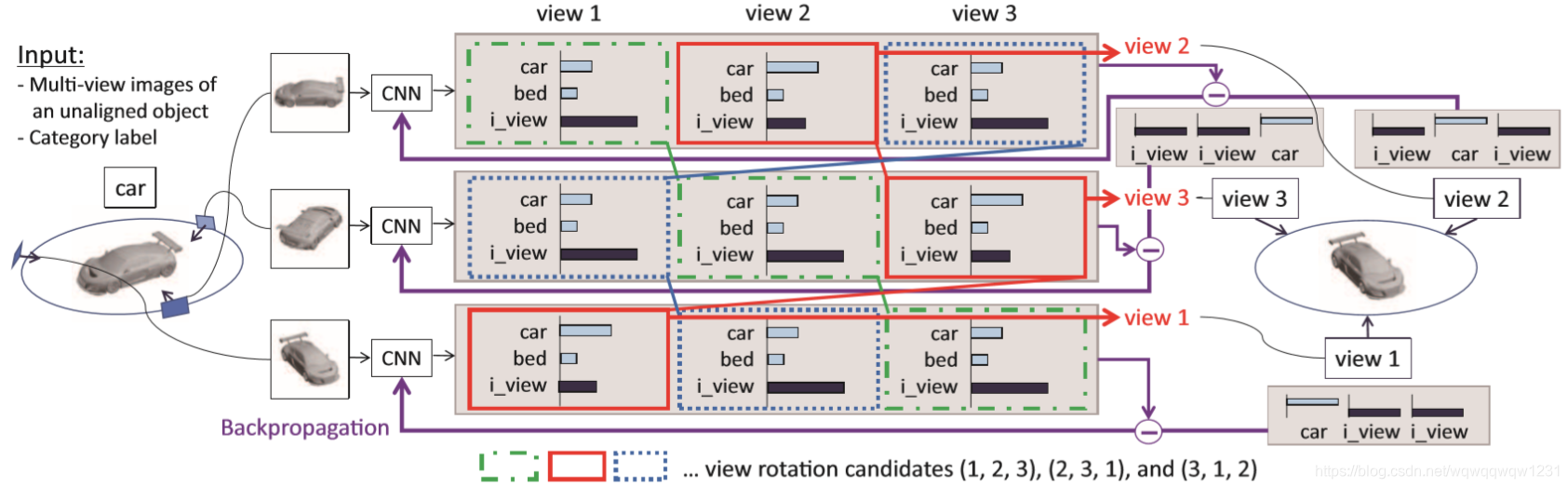

本文漏掉了目前ModelNet40精度最高的方法RotationNet，也是Multi-view类型的。相比于MVCNN，RotationNet使用了更多的视角，并在处理了每个视角的关系。其网络结构如下：

Multi-View的方法有以下几个特点：

• 理解简单，就是将点云投影到不同的view
• 网络结构已有，投影到2D平面之后，就可以用处理图像的CNN处理
• 精度高：RotationNet已有体现
• 处理速度慢：要处理多幅图像
• 对于一般场景不适用：因为要获取multi-view，例如智能车场景，就不可能获取多个view的投影

Voxel

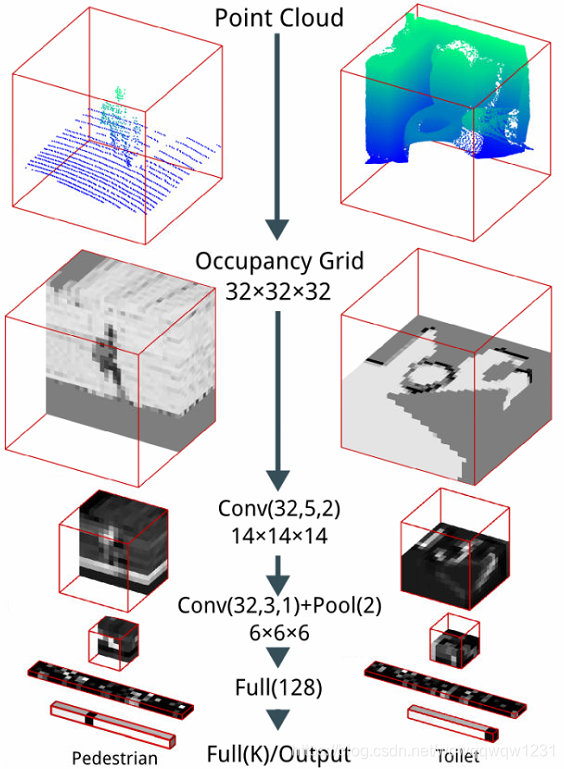

典型方法以VoxNet[22]为例，就是把点云投影为占据栅格，然后使用3D convolution进行计算，具体结构如下图：

Voxel的方法在Object Detection的网络中也广泛使用，而其主干网络拿出来就可以作为Classification的网络使用，不同的代表有使用3D卷积的VoxelNet，使用2D卷积的PIXOR，使用Pointwise的feature构建Voxel的PointPillar等

Voxel的有以下特点：

• 理解容易，就是栅格化然后使用3D或者2D卷积
• 速度慢，占用内存大：内存占用和计算量都是与分辨率的立方有关
• 在体素化的过程中容易丢失信息，分辨率（精度）与计算效率的trade-off明显

Point based

Pointwise MLP network

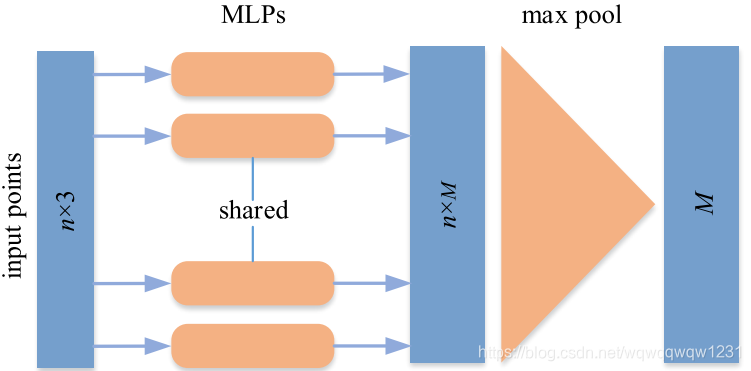

这类方法以PointNet和PointNet++为主要代表，也是目前影响力最大的方法，Object Detection中Point based的主干网络大多用此网络搭建。典型结构如下：

PontNet++的网络详解

在Pointnet++的基础上，又出现了一些改进方法。

Pointwise MLP network类方法的特点如下：
在计算过程中，每个点都对应一个feature，计算每个点的feature都是使用MLP计算，MLP的输入时某个点的feature，输出是这个点的新的feature。对应图像处理中的理解就是，都使用1x1的卷积核，每个像素的feature的计算过程只与自身的feature有关。

Convolution-based Networks

相比于Pointwise MLP的方法来说，Convolution-based方法在于一个点的feature在计算的时候使用了其他点的feature，类比于图像处理中，使用的卷积核不再是1x1，而是出现了3x3这种的卷积核。

而这类方法又分为两种，一种是3D Continuous Convolution Networks（3D连续卷积网络），一种是3D Discrete Convolution Networks（3D离散卷积网络）。理解这两者的区别可以先参考一下图像处理中的RoI Pooling与RoI Align，Conv和Deformable Conv。RoI Pooling和Conv都是对bin处理的，也就是说，认为feature map是与像素一样，分成栅格的。而后者RoI Align和Deformable Conv则认为特征在空间内是连续的，而feature map只不过是离散的采样，通过差值可以较好的恢复特征空间内任意一点的特征。由于认为特征空间是连续的，那么相对于权重空间也是连续的。用KPconv文中的话说：
“we believe that that having a consistent domain for g helps the network to learn meaningful representations.”
其中g是指卷积核。

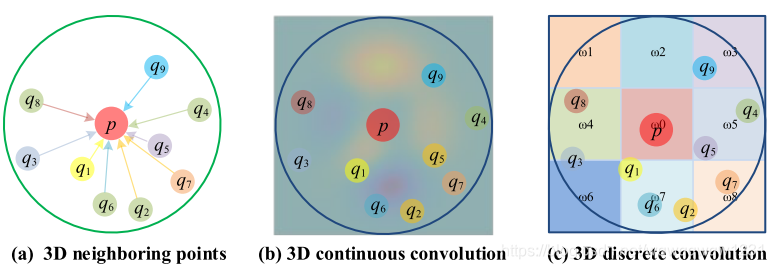

理解了上述区别，就可以看懂下面一张图：

b)认为特征空间是连续的，c)认为特征空间是离散的。具体的细节需要看具体的论文。

Continuous Convolution Network

这里详细介绍RS-CNN和KP-CNN，来理解Continuous Convolution Networks的内容。

Discrete Convolution Network
这里详细介绍Pointwise Convolutional Neural Network[49]和PointCNN[52]，来理解Discrete Convolution Networks的内容。

Graph based

这块内容我看的不多，也只看了Graph-based Methods in Spatial Domain，这里只介绍一下典型的DGCNN[60]

DGCNN的关键公式为如下：

$x_i$的新feature是由邻域内的点$x_j$与$x_i$的关系，通过 h θ ( ⋅ )
