matlab simulink 两个采样时间不同的系统串联工作 可以使用Rate Transition在中间连接

最新推荐文章于 2024-09-11 00:19:50 发布
最新推荐文章于 2024-09-11 00:19:50 发布
阅读量1.1w 收藏 38
点赞数 4
分类专栏： matlab 相关
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wsgy1/article/details/104153054
版权

对于个系统，由于任务调度时间不同，执行周期不同，在中间连接信息交换的时候，simulink会报采样周期不一致错误；

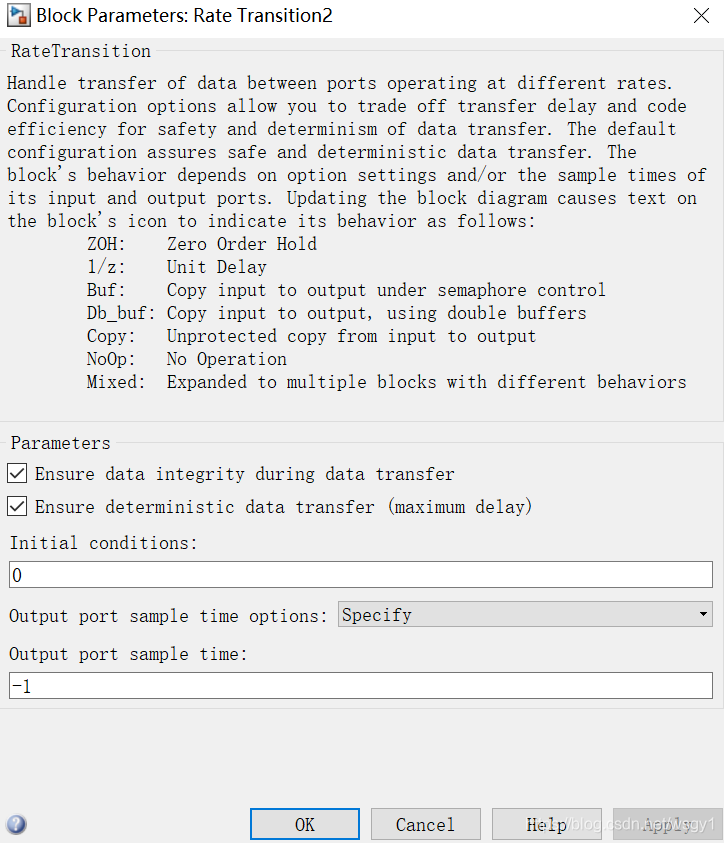

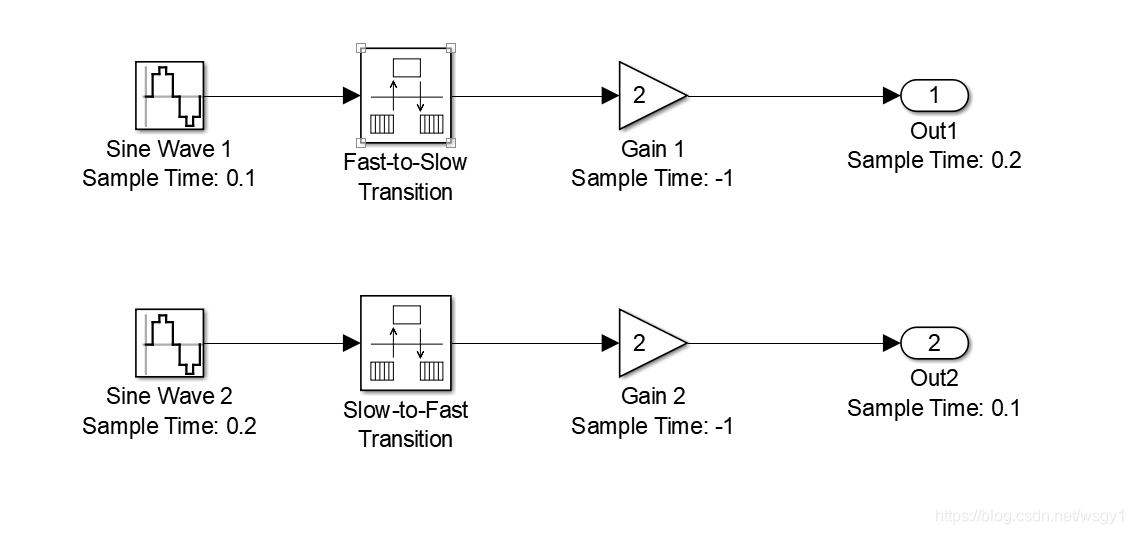

想了很多办法，最后发现matlab有现成的模块，rate transition 只要放在两个系统中间，把两个系统的采样时间分别设置，然后用rate transition 把两个系统传递的信号链接上，就直接可以兼容不同的采样时间，非常简单，如下：
