1.快捷键
P：放置元件
W：放置导线
R：旋转元件
H：水平镜像元件
V：垂直镜像元件
N：放置网络标号
F：放置电源
G：放置地
T：放置文本
X：放置No Connect

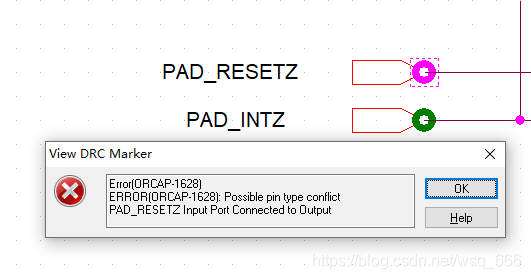

2.双击绿色的小圆圈可以显示错误的原因
在这里插入图片描述
3.元件封装如何隐藏number的值。

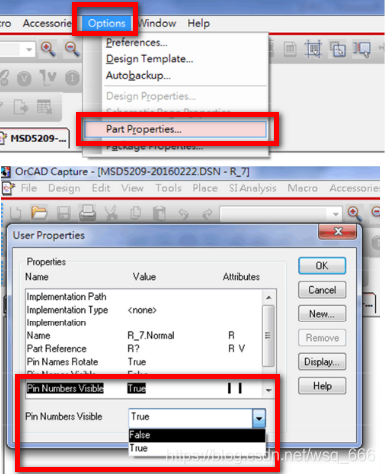

新建元器件封装默认pin number和name都是显示的，可以通过Options→Part Properties，User Properties→Pin Number Visible→False将number隐藏，见下图。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
4.元器件如何放到背面
edit —mirror
