局放？局放在线智能监测系统，敏锐洞察电气设备中的隐形杀手

随着经济的不断发展和新兴市场的工业化、城市化进程，尤其是智算中心、电动汽车、智能制造、数字化技术等新兴产业的发展，全球经济对电力的需求将持续攀升。

因能源结构转型的推进，包括清洁能源（如风能、太阳能）的并网，电动汽车充电桩的大规模部署，工业储能设备的不断增加，架空线缆进入地下管廊等城市化进程，都需要大量的变电站和高压电缆来满足电网的智能化建设和运营维护。

但是，有一种现象级杀手，可能就长期潜伏在我们赖以生存的电网之中。

那就是：局放

局部放电（Partial Discharge）

简称：局放（PD）

局放是指在高电压系统的电气设备中，由于绝缘材料的缺陷或者电气应力不均匀导致的局部电气放电现象，是一种常见的电力设备故障前兆。

在电力设备正常运行时，绝缘材料应能够承受设备操作电压所产生的电场。但是，当绝缘材料中存在微小缺陷，如空气隙或杂质，这些缺陷区域的电场强度可能超过空气或绝缘材料的击穿强度。当电场强度超过这一极限时，局部区域的气体或绝缘材料开始电离，形成局放。

局放通常发生在绝缘材料的气隙、空洞或者裂缝等微小缺陷处。局放刚开始并不足以引起完全的电气击穿，但可以在绝缘材料中持续存在，逐渐恶化其绝缘性能，长期累积之后会对绝缘材料产生损伤和破坏。若不及时发现和解决局放问题，则有可能会导致绝缘材料被击穿，从而引发不可估量的事故和损失。

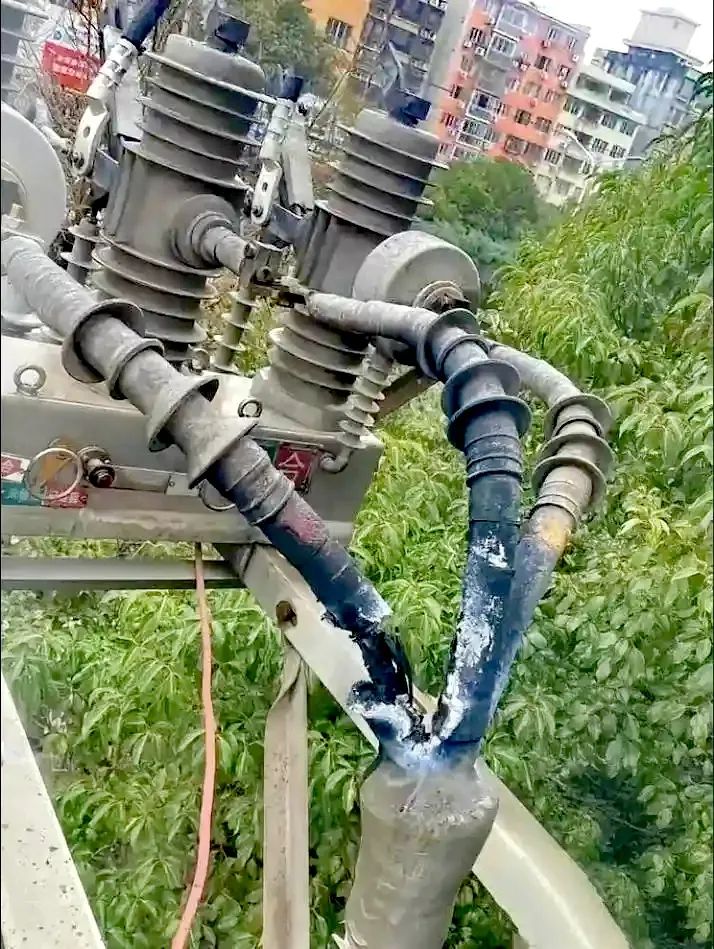

图示：因局放导致的线路损毁。

局放的常见表现形式

• 内部放电（在绝缘材料内部）

• 表面放电（在绝缘材料表面）

• 电晕放电（在绝缘材料尖端）

• 悬浮放电（在不同介质之间）

• 颗粒放电（在金属构件之间）

内部放电：

发生在电气设备绝缘材料内部，如固体绝缘材料的气隙或孔洞中。

表面放电：

沿着绝缘材料表面发生，通常是由于表面污染或湿气引起。

电晕放电：

通常发生在输电线路或高压设备的尖锐边缘处，可形成肉眼可见的光环。

悬浮放电：

通常发生在气体、液体、固体材料的接触界面处，在空气中形成导电通道，会随着电流的变化产生尖锐且持续的“噼啪”声。

颗粒放电：

通常发生在电气设备中，因存在微小颗粒或金属颗粒从而导致电场强度局部增强。

局放的危害性

降低设备寿命：

局放可以逐渐损害电气设备的绝缘材料，降低其寿命。若不及时检测和处理，会导致设备过早老化或故障。

增加安全隐患：

局放如果未被控制，可能引发更严重的电气故障，如绝缘击穿，甚至引起火灾或其它安全事故。

增加维护成本：

如若未及时发现并处理局放问题可能会有突发故障的风险，增加设备故障带来的维护和更换成本。

影响系统可靠性：

在电力系统中，维持高水平的绝缘性能对于保证整个系统的稳定和可靠运行至关重要。如果不及时监测局放活动，可能影响设备的健康状态评估，无法及时进行预防性维护。

为了实时监测高压设备的局部放电情况，局放在线监测系统就成为了保障电力设备和人员安全的重要工具。

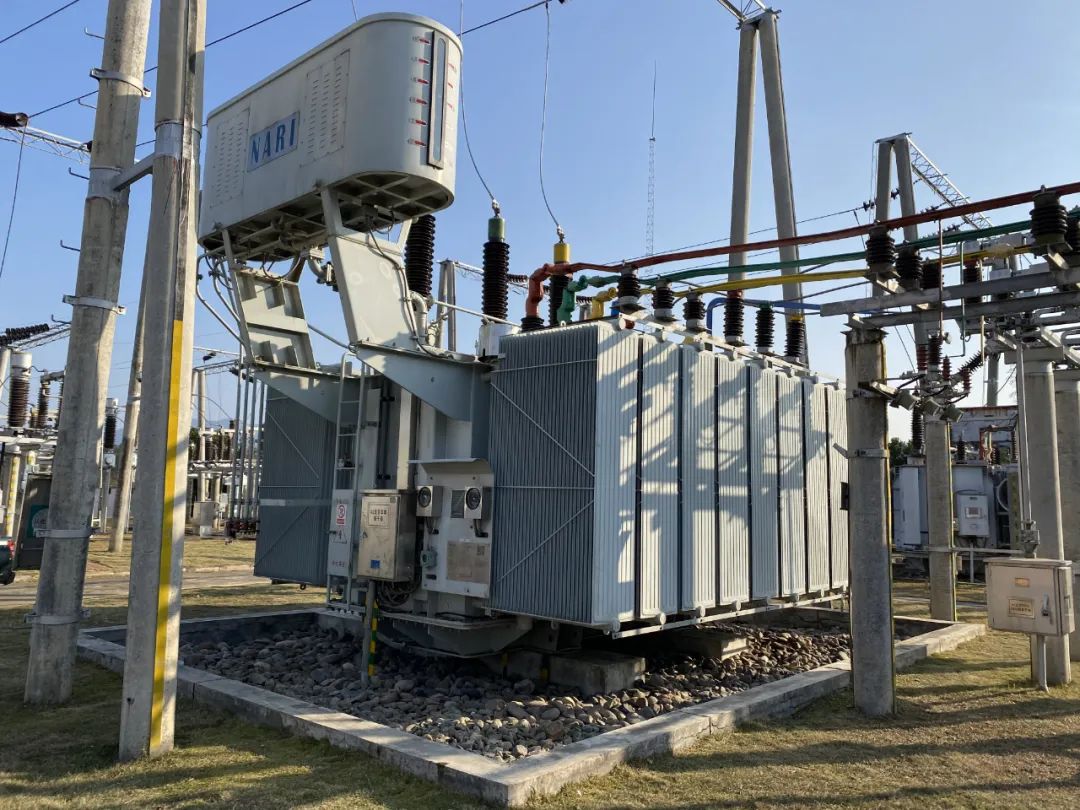

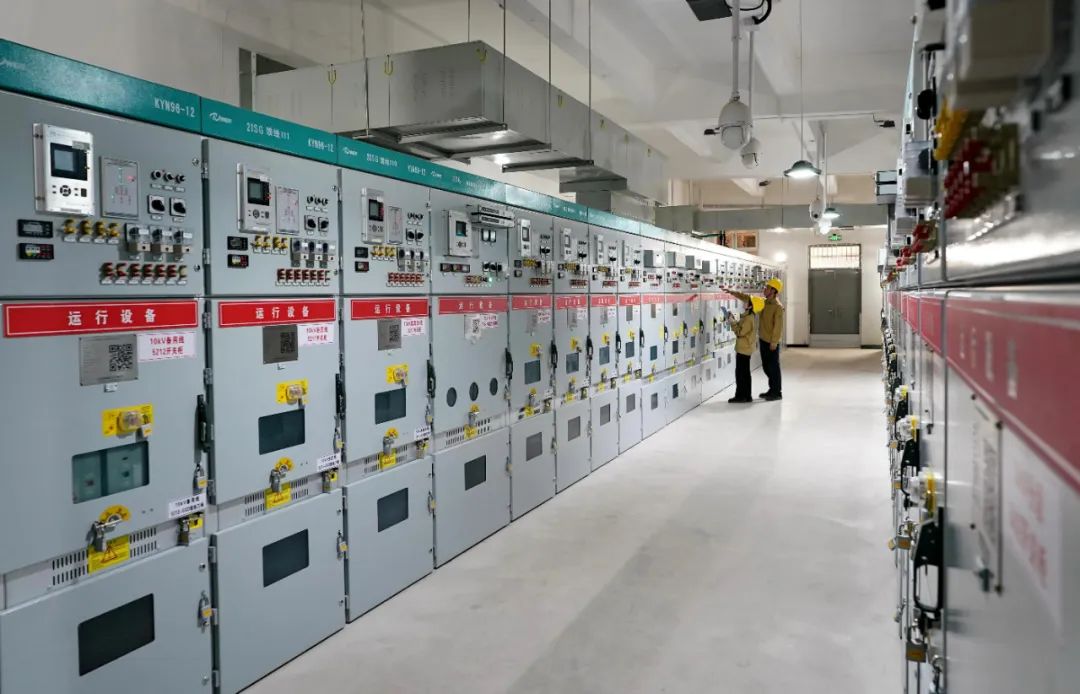

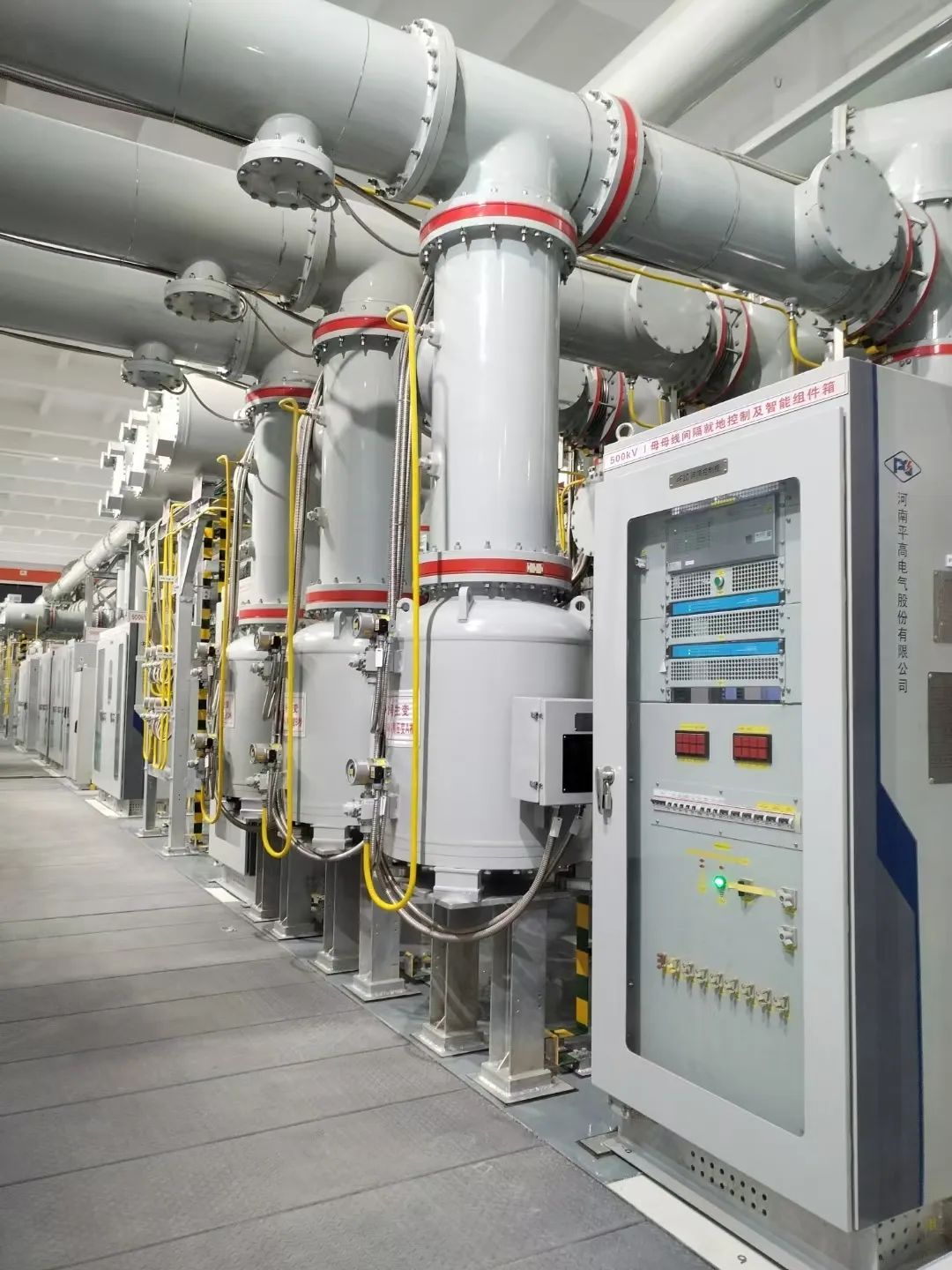

局放在线智能监测系统是为了适应GIS（Gas lnsulated Switchgear，气体绝缘开关设备）、变压器、开关柜、电力电缆等设备在不停电状态下的运行状态监测需求，利用物联网技术对设备运行状态进行智能感知，然后通过AI智能诊断技术，对采集的大数据进行实时监测和分析，及时发现设备故障和缺陷，可有效避免突发停电、火灾事故、人员伤害或设备损坏等问题。

目前，局放在线监测系统已成为智能变电站和智能发电厂的必备功能。

图示：19英寸标准机箱型局放主机

图示：室外局放主机

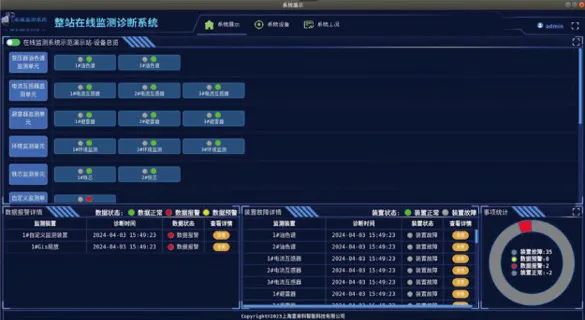

图示：局放在线监测系统管理界面

PRPS

Phase Resolved Partial Signature

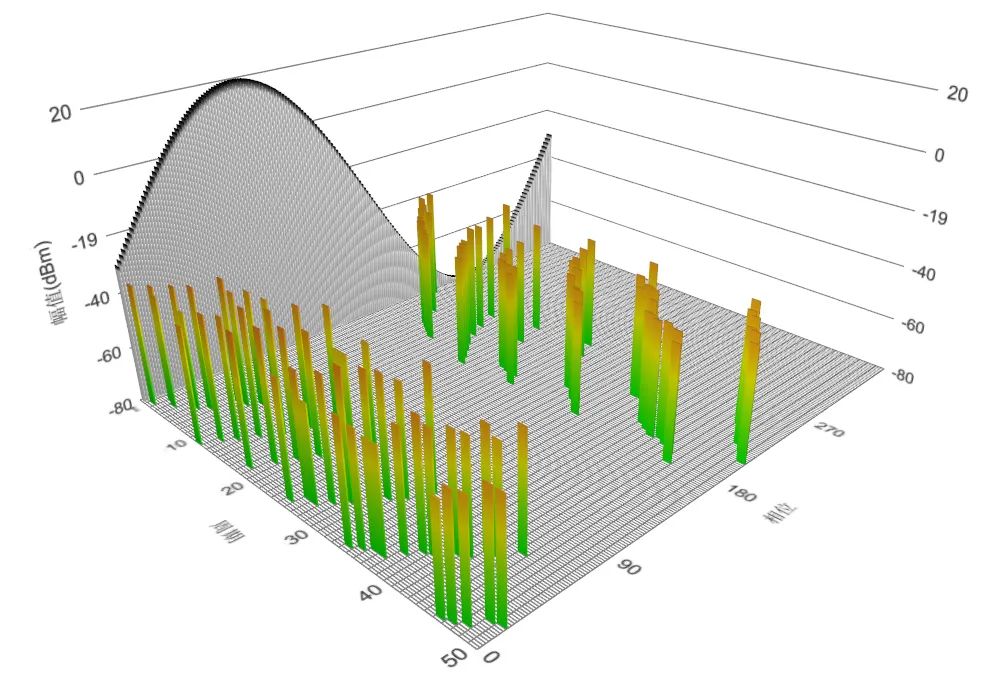

局部放电脉冲信号谱图

PRPD

Phase Resolved Partial Discharge

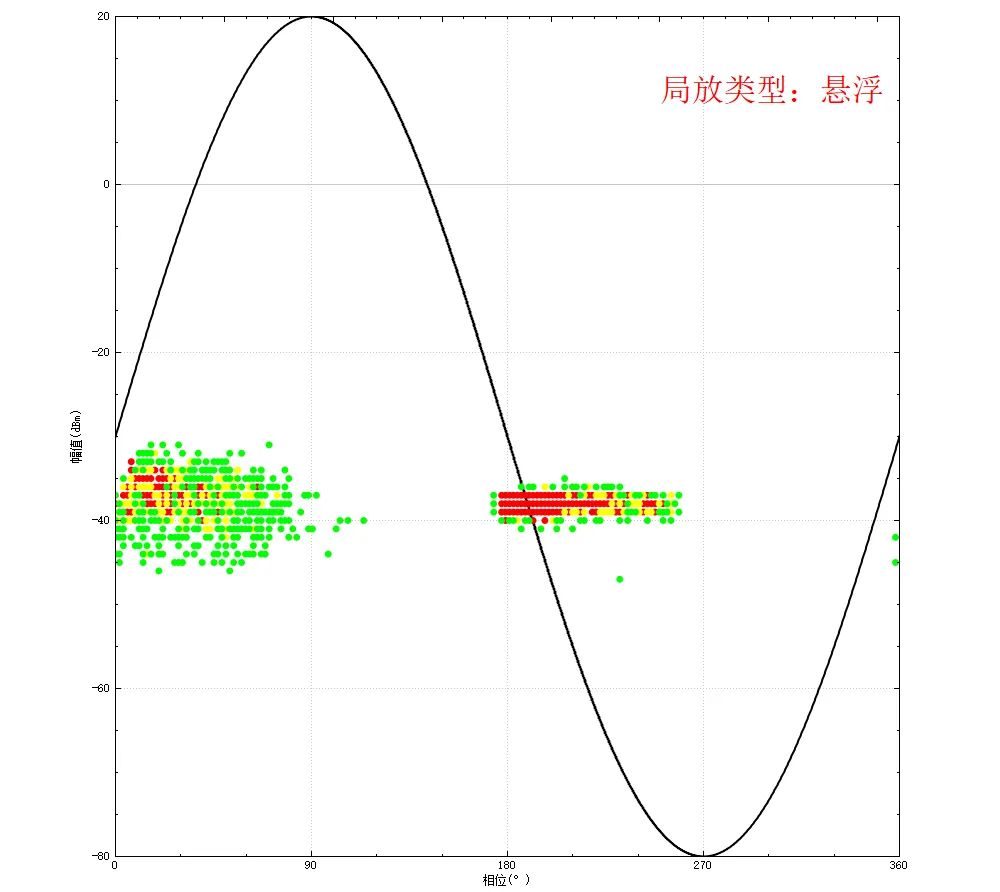

局部放电相位分布图谱

通过传感器的细微感知、通信的可靠传输、人工智能的强大算法、管理软件的协同工作，局放在线监测系统能够有效地监测电力设备的局部放电情况，确保电力设备和人员的安全。

常用的局放检测技术

• 高频脉冲电流（HFCT）检测技术

• 特高频（UHF）检测技术

• 超声波（US）检测技术

• 地电波（TEV）检测技术

1、高频脉冲电流检测技术

高频脉冲电流检测采用HFCT（High Frequency Current Transformer，高频电流互感器），是一种利用电磁感应原理进行非接触式检测的技术，通过测量电流变化所产生的磁场来检测电流的变化情况。

2、特高频检测技术

UHF（Ultra High Frequency，特高频）检测是利用电磁波空间定位技术，检测300MHz~1500MHz范围内的特高频电磁波信号。适用于封闭或屏蔽的电气设备，通过安装在电气设备内部UHF传感器来捕捉这些特高频电磁信号，从而检测局放。

3、超声波检测技术

在局放发生时，会产生高于20KHz的超声波信号，可通过US（Ultrasound，超声波）传感器捕捉到并转换成电信号进行分析。属于非侵入式，对外部电磁环境干扰较小，能够在噪声较大的环境中使用。

4、地电波检测技术

地电波检测技术是利用电磁波的传播特性来检测电气设备在运行过程中产生的局放电流或电压脉冲，可检测3MHz~100MHz范围内的TEV（Transient Earth Voltage，暂态地电压）信号。

局放在线智能监测系统可根据现场部署环境选择不同的传感器，包括暂态地电压传感器、特高频传感器、高频电流传感器、超声波传感器等，可采集PRPS、PRPD、飞行图、特征指数图谱、TEV最大值、趋势图谱、诊断与报警等。

局放主机对传感器采集的数据进行并行处理、边缘计算、AI分析，并通过友好的人机界面和管理人员进行配合，从而实现智能的电力设备状态监测感知，是物联网技术在智能电网中的一种典型应用。

总之，局部放电会加速绝缘材料的老化，降低其绝缘性能，缩短设备使用寿命；容易导致设备漏电、短路等故障，影响设备的安全可靠运行；伴随局部放电产生的噪声和电磁干扰，还会影响周围设备的运行。局放作为影响电力系统安全的关键因素，对其进行监测与控制的重要性不容忽视。

局放在线监测应用场景包括：

• 变电站

• 发电厂

• 光伏发电

• 风力发电

• 工业储能

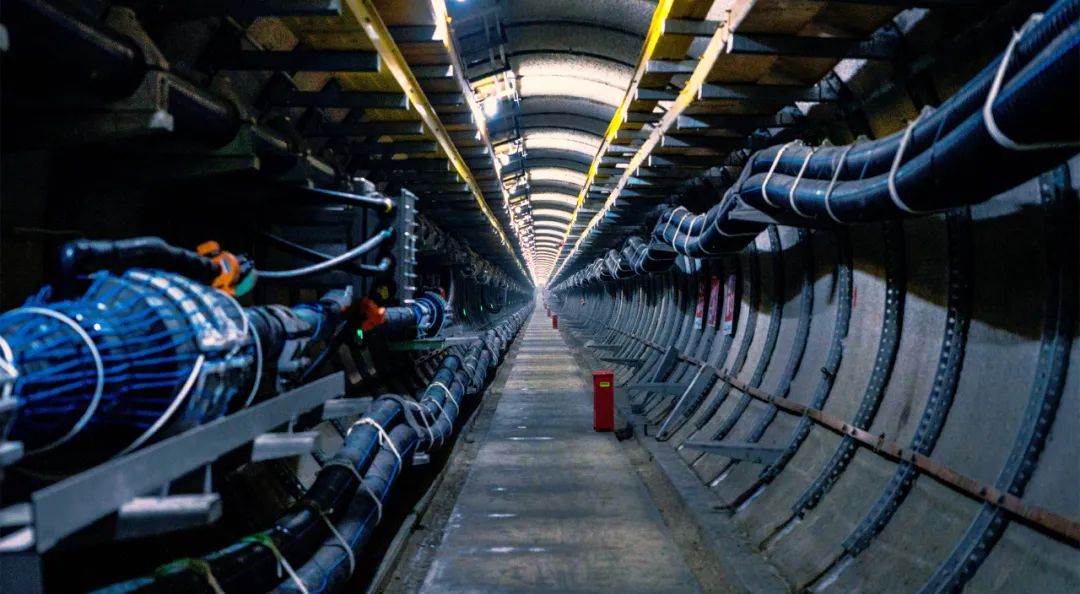

• 高压电缆

• 等等

随着物联网技术的不断升级迭代，以及电力行业对局放问题认识的加深，局放在线智能监测系统将成为电力设备智能化管理的必备技术手段。
