L-Edit C语言 代码 绘制 任意函数形状 任意多边形

参考代码下载:
https://download.csdn.net/download/x1131230123/11830648

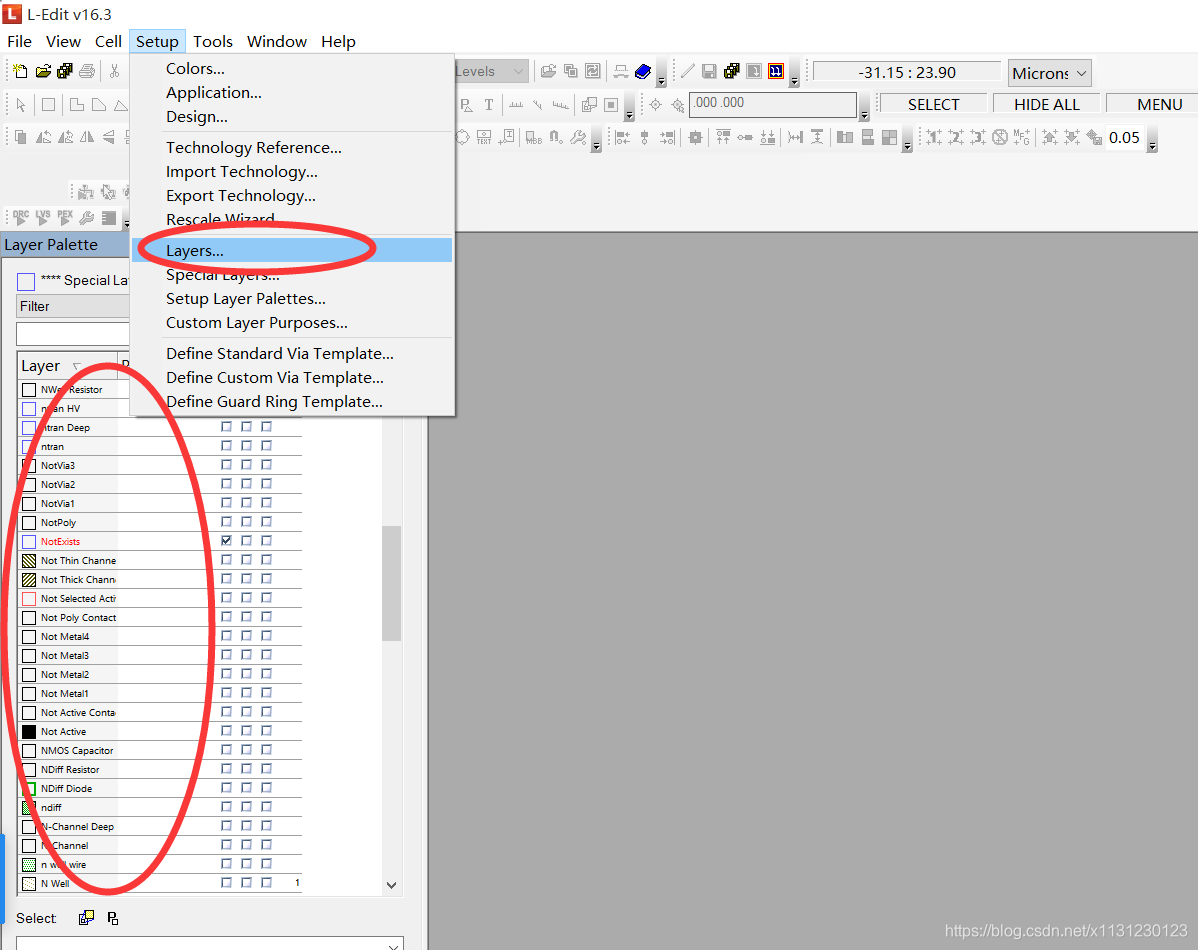

首先确认好模型里有这些层,可以打开已有的模型直接用,或者使用setup>layers自己添加层。
在这里插入图片描述

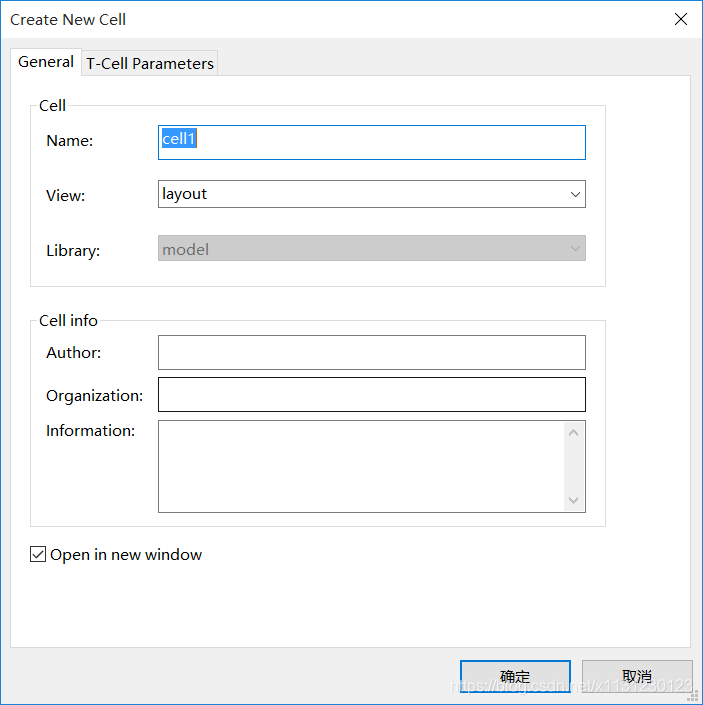

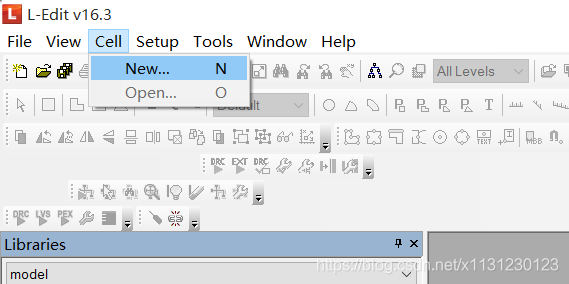

新建一个cell
在这里插入图片描述
在这里插入图片描述

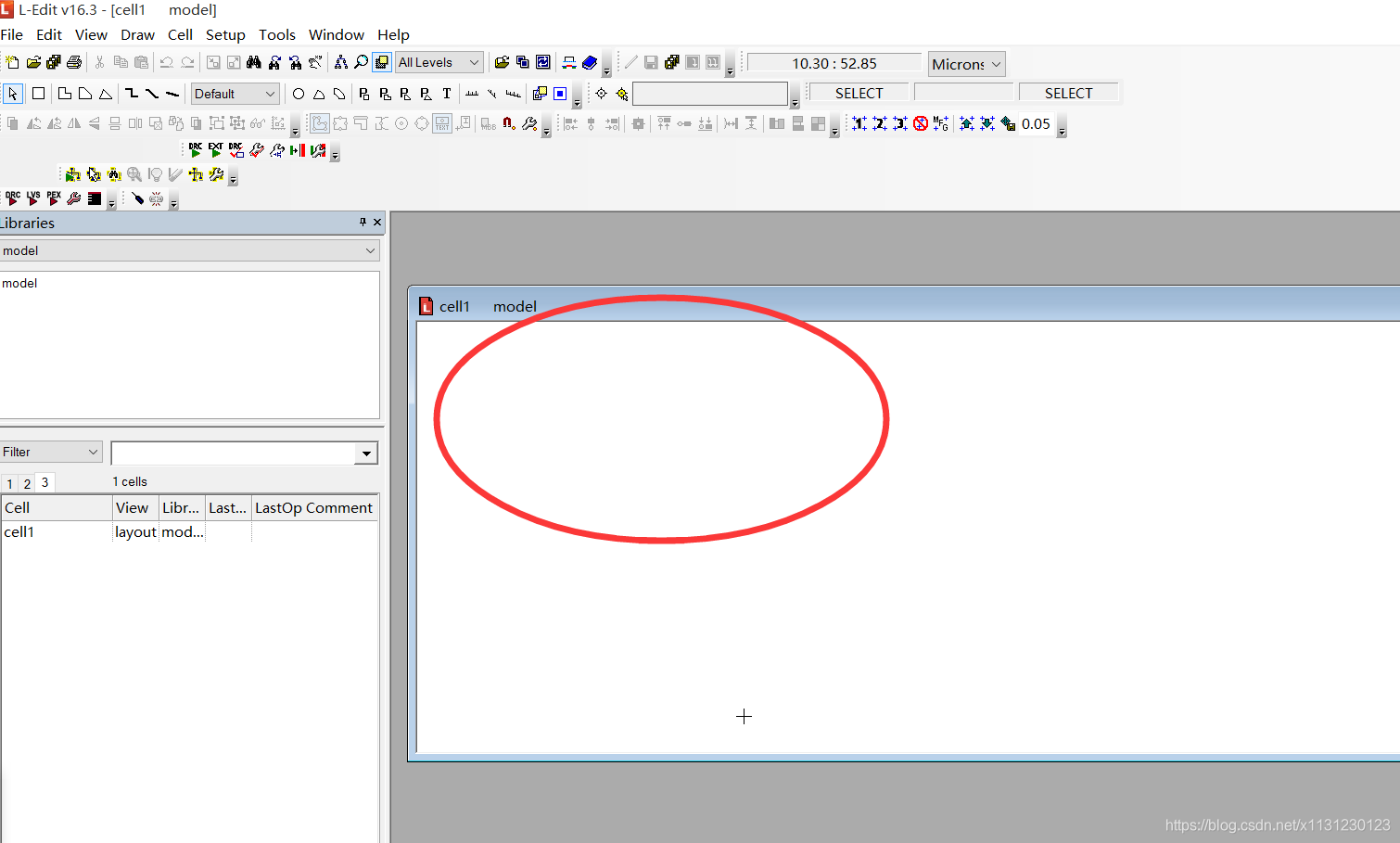

处于当前的cell
在这里插入图片描述

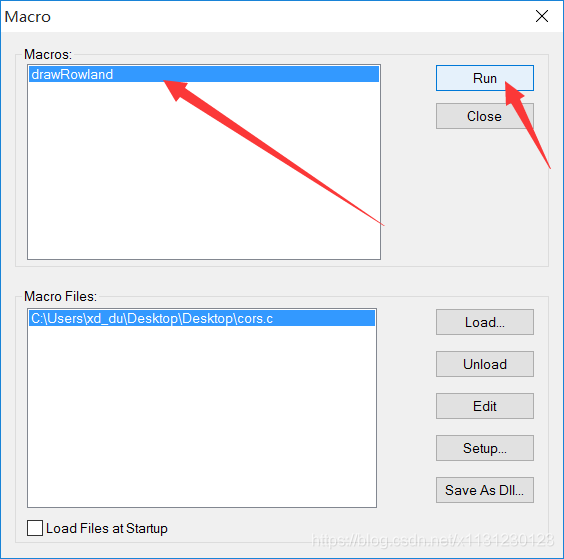

选择tools>macro,
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

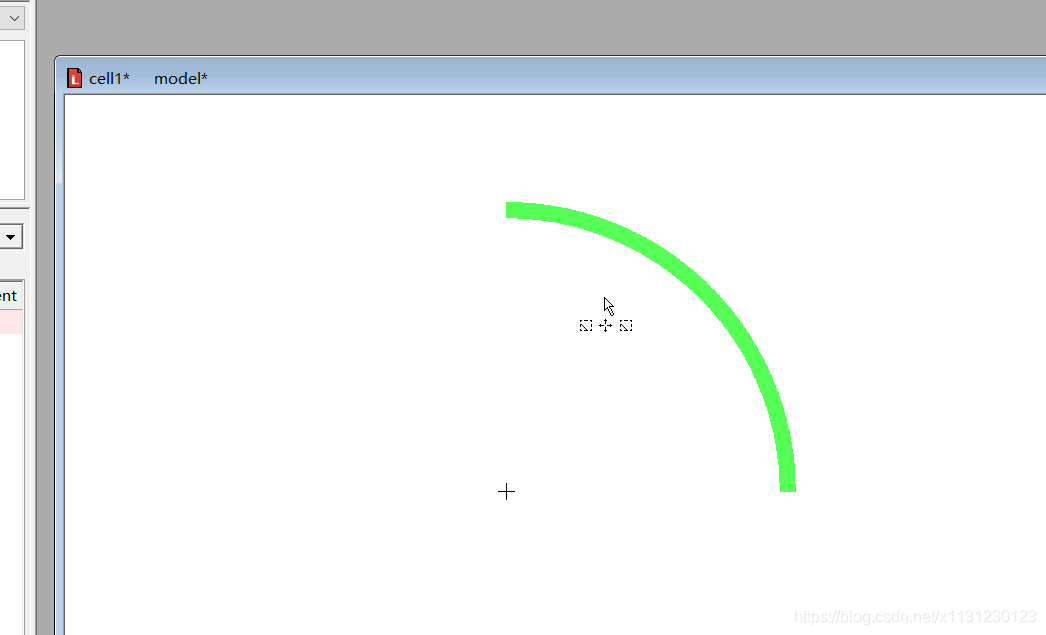

回到cell,按键盘Home,切到主显示。
在这里插入图片描述

代码:

/*
 * *************************************************************************
 * * FILE: text.c
 * * DESCRIPTION: get data from text
 * *************************************************************************
 */

module textGet
{

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <math.h>
#include "ldata.h"     /* Main UPI header. */

#define PI		3.14159265358979323846
#define SIZE		1000
#define NUM_WG_POINTS	5
#define LEN_TEXT_WID	5
#define LEN_TEXT_HEI	40
#define POS_TEXT_X_STA	-1000
#define POS_TEXT_Y_CEN	200


#define base_width	0.46
#define gap	0.15
#define radius	8.5



   //circle   1
  	void drawC_1( LCell Cell, LLayer Layer,  double offsetX, double offsetY )
	{
	   int i=0;
		int	cnt	= 1002;
		float x[1002],y[1002];
		float rad_w=8.5+(base_width/2.0);//外圆环
		float rad_n=8.5-(base_width/2.0);//内圆环
		LPoint	*points;

		//装点
		//wai
		for ( i = 0; i < 501 ; i++ )
		{
			x[i]=rad_w/500.0*i;
			y[i]=sqrt(rad_w*rad_w-x[i]*x[i]);
		}
		//nei
		for ( i = 0; i < 501 ; i++ )
		{
			x[501+i]=rad_n-rad_n/500.0*i;
			y[501+i]=sqrt(rad_n*rad_n-x[501+i]*x[501+i]);
		}


		points = (LPoint *) malloc( (cnt) * sizeof(LPoint) );//get arm
		for ( i = 0; i < cnt ; i++ )
		{
			points[i] = LPoint_Set( x[i] * SIZE + offsetX, y[i] * SIZE + offsetY );
		}
		LPolygon_New( Cell, Layer, points, cnt  );
		free( points );
		return;
	}



	void  drawRowland()
	{
		/*
		 * 绘图函数的入参必须指定cell、文件和图层,需先获取
		 * 获取当前cell和文件
		 */
		LCell	Cell_Now	= LCell_GetVisible();
		LFile	File_Now	= LCell_GetFile( Cell_Now );

		/* 获取当前图层 */
		LLayer Layer_Poly = LLayer_Find( File_Now, "Poly" );
		if ( !Layer_Poly )
		{
			LDialog_AlertBox( "There is no Poly layer.\nMake sure Poly is in the layer map!" );
			return;
		}

		LLayer Layer_Active = LLayer_Find( File_Now, "Active" );
		if ( !Layer_Active )
		{
			LDialog_AlertBox( "There is no Active layer.\nMake sure Poly is in the layer map!" );
			return;
		}

		LLayer Layer_Metal1 = LLayer_Find( File_Now, "Metal1" );
		if ( !Layer_Metal1 )
		{
			LDialog_AlertBox( "There is no N Select layer.\nMake sure Metal1 is in the layer map!" );
			return;
		}

		double	offsetX = 0;
		double	offsetY = 0;


		//circle
		drawC_1( Cell_Now, Layer_Active, offsetX, offsetY );




		return;
	}


	void  drawRowland_main( void )
	{
		LMacro_BindToHotKey( KEY_F1, "drawRowland", "drawRowland" );
	}
} /* end of module textGet */

drawRowland_main();


总结:
1、程序大体过程是获取当前的cell,查看layers是否有必要的层,然后调用绘制函数。
2、绘制函数是使用了很多点包围自己想要的二维图形,调用LPolygon_New方法会按照给点顺序连接这些点形成一个图形。
3、所以自己需要什么图形的时候,给足够多的点包围这个图形,然后使用LPolygon_New方法绘制即可。
