数据中心网络两种虚拟化技术：堆叠、M-LAG，有啥区别？

在现代数据中心网络设计中，如何实现高可用性和高性能是每位网络工程师必须面对的重要课题。随着业务需求的不断增长和网络架构的复杂化，传统的单设备解决方案逐渐难以满足这些需求。于是，堆叠（Stacking）和多机箱链路聚合组（M-LAG，Multichassis Link Aggregation Group）这两种横向虚拟化技术应运而生。

堆叠和M-LAG作为实现终端冗余接入和链路冗余备份的重要技术手段，都可以显著提高数据中心网络的可靠性和可扩展性。然而，尽管它们有许多共同点，但在实际应用中却有各自的优缺点和适用场景。本文将深入探讨堆叠和M-LAG的基本原理、技术特点、优势与劣势，并通过详细对比，帮助您在具体网络环境中做出最佳选择。

堆叠技术

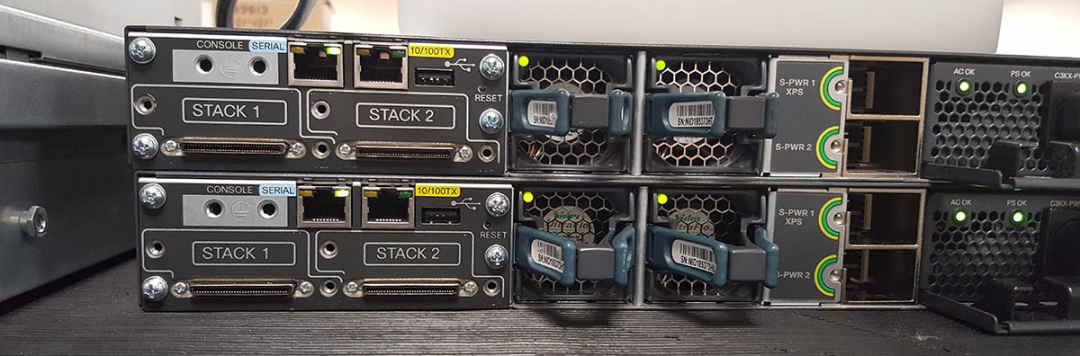

堆叠技术是指将多个支持堆叠的设备组合在一起，使其在逻辑上合为一台整体设备。用户可以将这些设备看成一台单一设备进行管理和使用。通过这种方式，可以通过增加设备来扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性。

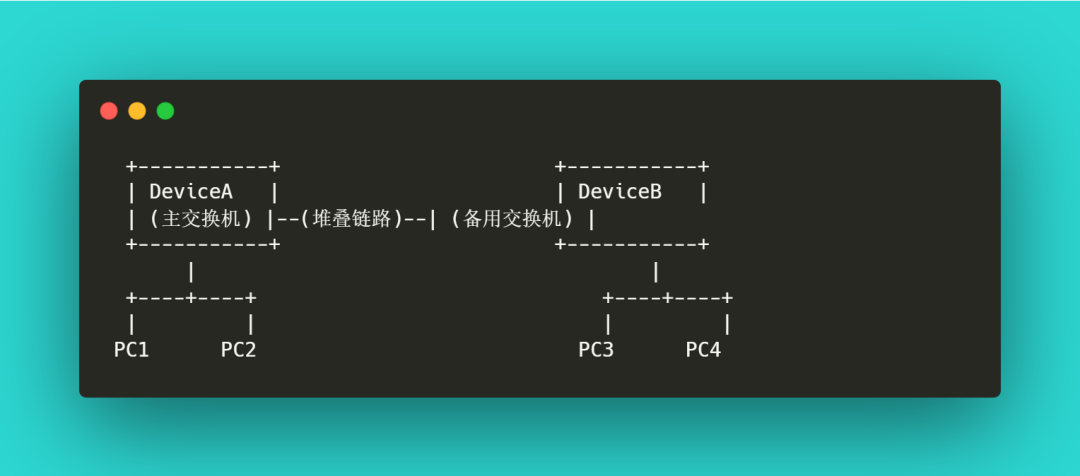

如图所示，DeviceA和DeviceB通过堆叠链路连接在一起，从逻辑上构成一台设备，并作为一个整体参与数据转发。

堆叠技术的优缺点

优点

• 简化管理：堆叠系统只需一个IP地址进行管理，减少了管理的复杂性。管理员可以通过单一界面配置和监控整个堆叠系统。

• 提高端口密度：多个交换机组合在一起，提供了更多的端口数量，满足了大规模网络的需求。

• 无缝冗余：堆叠成员中的任何一个发生故障，其他成员可以无缝接管工作，保证了网络的高可用性。

• 增强性能：通过堆叠，交换机之间的互连带宽增大，提升了数据交换的效率和性能。

缺点

• 扩展性受限：堆叠的数量通常有上限，不同厂商的设备有不同的堆叠上限，可能无法满足大规模扩展需求。

• 单点故障：尽管堆叠提高了系统的可靠性，但堆叠主交换机（Master）出现故障可能导致整个堆叠系统性能下降或管理中断。

• 性能瓶颈：堆叠链路的带宽可能成为瓶颈，特别是在高流量环境下，可能影响整个堆叠系统的性能。

堆叠的工作原理

堆叠系统通过专用的堆叠链路将多个物理交换机连接在一起，形成一个逻辑交换机。堆叠系统中通常有一个主交换机（Master）和多个备用交换机（Backup）。主交换机负责管理整个堆叠系统，包括配置同步、故障检测和恢复等功能。

主备切换

在堆叠系统中，如果主交换机发生故障，备用交换机会立即接管其管理功能，确保网络的正常运行。这样的设计提高了系统的冗余性和可靠性。

数据转发

堆叠系统中的数据转发由所有成员交换机共同完成。数据包可以通过任何一个交换机进入堆叠系统，并通过最优路径到达目的地。这样的设计优化了网络流量，减少了延迟。

配置同步

堆叠系统中的所有交换机共享相同的配置文件。管理员在主交换机上进行配置更改后，这些更改会自动同步到所有成员交换机，简化了管理操作。

M-LAG技术

M-LAG（Multichassis Link Aggregation Group）是一种新兴的跨设备链路聚合技术。其基本思想是让两台接入交换机以同一个状态与被接入的设备进行链路聚合协商，在被接入的设备看来，就如同和一台设备建立了链路聚合关系。通过跨设备的链路聚合，可以将可靠性从单板级提高到设备级。

M-LAG的工作原理

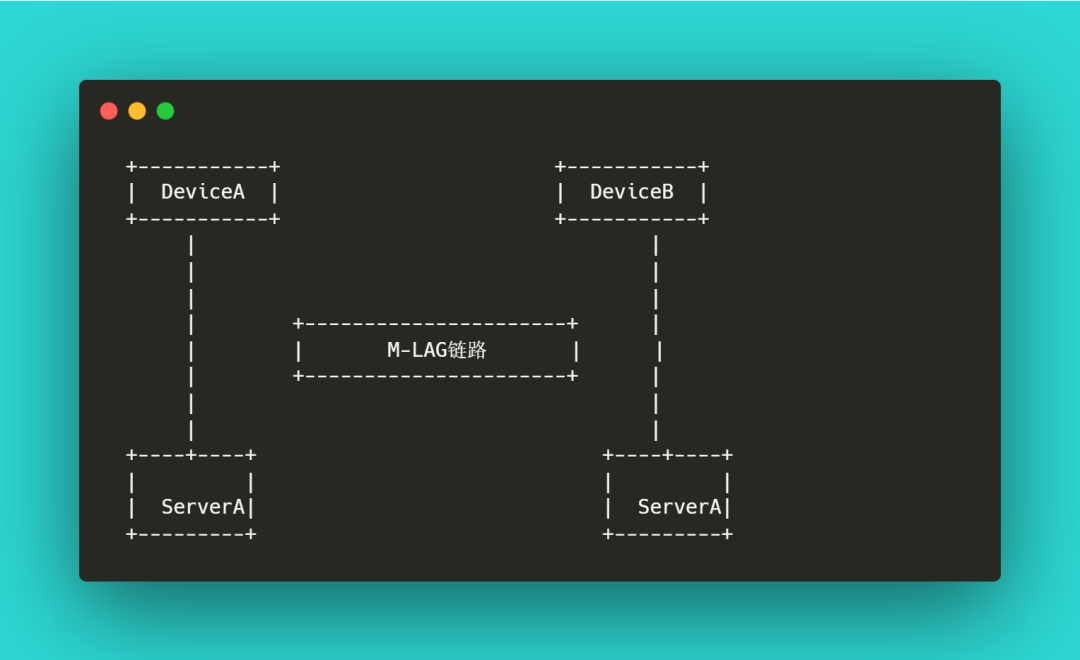

如图所示，DeviceA和DeviceB间部署M-LAG，M-LAG设备和ServerA通过跨设备的链路聚合进行链路聚合协商，实现ServerA的双归接入。

在这个拓扑中：

1. M-LAG的链路聚合协商：

   • DeviceA和DeviceB通过M-LAG协议互相同步状态，并与ServerA进行链路聚合协商。

   • ServerA与DeviceA和DeviceB分别建立物理连接，但逻辑上这些链路被视为一个聚合组。

2. 流量转发和负载分担：

   • DeviceA与DeviceB形成负载分担，共同进行流量转发。

   • 通过M-LAG，流量在两个设备之间分布，优化了网络资源的利用。

3. 故障恢复：

   • 当DeviceA或DeviceB发生故障时，M-LAG协议可以快速切换流量到另一台设备，保证业务的正常运行。

   • 这种设计提高了网络的可靠性和可用性。

M-LAG的优势

可靠性提高

M-LAG通过跨设备的链路聚合，将可靠性从单板级提高到设备级。这意味着即使一台交换机发生故障，另一台交换机仍然可以保持网络连接，提供无缝的故障切换。

负载均衡

M-LAG可以实现多台设备之间的负载分担，优化网络流量的分配，避免了单一设备成为瓶颈，提高了整体网络性能。

简化管理

相比堆叠技术，M-LAG在升级和维护过程中更为简单。堆叠系统在进行固件升级时，通常需要整个堆叠系统同时重启，而M-LAG允许逐台设备进行升级，减少了网络中断的风险。

兼容性和扩展性

M-LAG具有更好的兼容性和扩展性，可以与不同厂商的设备进行链路聚合协商，适应多样化的网络环境需求。

堆叠与M-LAG对比

可靠性

堆叠

• 控制面集中：在堆叠系统中，所有交换机共享一个控制面。主交换机负责控制整个堆叠系统。如果主交换机故障，尽管备用交换机会接管，但故障还是可能会影响整个堆叠系统。

• 设备级、单板级、链路级可靠性：堆叠提供一定的冗余机制，但主要依赖于主交换机的健康状态。

M-LAG（推荐）

• 控制面独立：M-LAG系统中，每台交换机都有独立的控制面。即使一台交换机发生故障，另一台仍能正常工作，隔离故障域。

• 设备级、单板级、链路级可靠性：M-LAG通过跨设备链路聚合提供更高的可靠性，保证业务连续性。

配置复杂度

堆叠

• 简单：堆叠系统在逻辑上表现为一台设备，配置一次即可应用于所有成员设备，简化了管理和配置。

M-LAG（推荐）

• 简单：M-LAG系统需要分别配置两台设备，但通过现代管理工具和自动化脚本，配置过程依然简便。

成本

堆叠

• 一般：堆叠需要专用的堆叠线缆，这些线缆增加了一定的硬件成本。

M-LAG（推荐）

• 一般：M-LAG需要部署Peer-link连线，这些连线的成本与堆叠线缆相似。

性能

堆叠

• 一般：主交换机的控制面需要处理所有成员交换机的转发面，增加了主交换机的CPU负载，可能影响系统性能。

M-LAG（推荐）

• 高：M-LAG中每台交换机独立处理数据转发，分担了CPU负载，提高了整体性能。

升级复杂度

堆叠

• 高：堆叠系统可以通过快速升级减少业务中断时间，但升级操作时间较长，风险较高，需要同步所有成员设备。

M-LAG（推荐）

• 低：M-LAG系统中，每台设备可以独立升级，减少升级操作的复杂度和风险。

升级中断时间

堆叠

• 相对较长：在典型配置下，堆叠系统的升级中断时间在20秒到1分钟之间，具体时间与业务量相关。

M-LAG（推荐）

• 短：M-LAG系统升级时，流量中断时间通常在秒级以内，业务影响较小。

网络设计

堆叠

• 相对简单：堆叠设备在逻辑上表现为一台设备，网络结构较简单，便于管理和设计。

M-LAG（推荐）

• 相对复杂：M-LAG设备在逻辑上仍然是两台独立设备，网络结构较复杂，需要更多的规划和管理。

适用场景

堆叠

• 适用于对软件版本升级中断时间要求不高，希望网络维护简单的场景。

• 适用于中小型网络，设备数量和扩展性要求较低。

M-LAG（推荐）

• 适用于对软件版本升级时业务中断时间要求较高，对网络可靠性要求更高的场景。

• 适用于大型网络或关键业务环境，可接受一定程度的维护复杂度。

为了方便大家记忆，瑞哥将上面的对比总结成表格：

对比维度	堆叠	M-LAG（推荐）
可靠性	一般：控制面集中，故障可能在成员设备上扩散	更高：控制面独立，故障域隔离
配置复杂度	简单：逻辑上是一台设备	简单：两台设备独立配置
成本	一般：需要部署堆叠线缆	一般：需要部署Peer-link连线
性能	一般：主交换机控制面负载较重	高：成员交换机独立转发，CPU负载保持不变
升级复杂度	高：升级操作时间长，风险高	低：设备可单独升级，升级操作简单，风险低
升级中断时间	相对较长：20秒~1分钟	短：流量秒级中断
网络设计	相对简单：逻辑上为一台设备	相对复杂：逻辑上为两台设备
适用场景	软件版本升级中断时间无要求，网络维护简单	软件版本升级时业务中断时间要求高，网络可靠性高

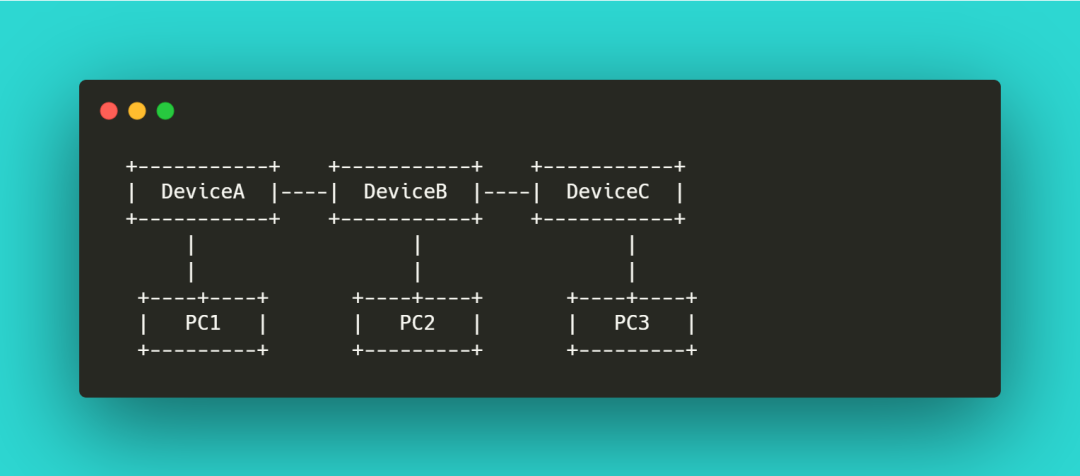

DeviceA、DeviceB和DeviceC通过堆叠线缆连接，形成一个逻辑设备，简化了管理，但依赖于主交换机的健康状态。

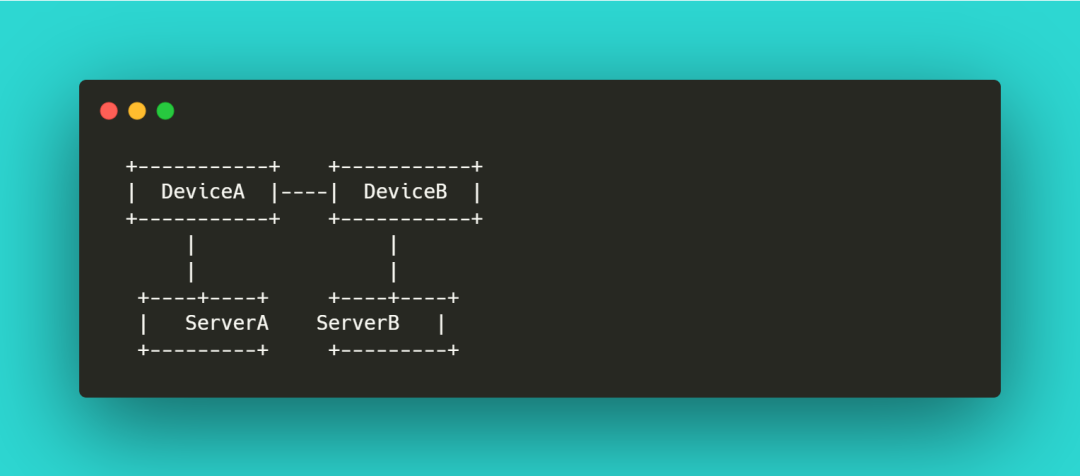

DeviceA和DeviceB通过M-LAG链路连接，实现ServerA和ServerB的双归接入。每台设备独立控制，提高了系统的可靠性和性能。
