Niagara内容示例 4.3 Mesh Orientation vs. Rotational Force

粒子效果

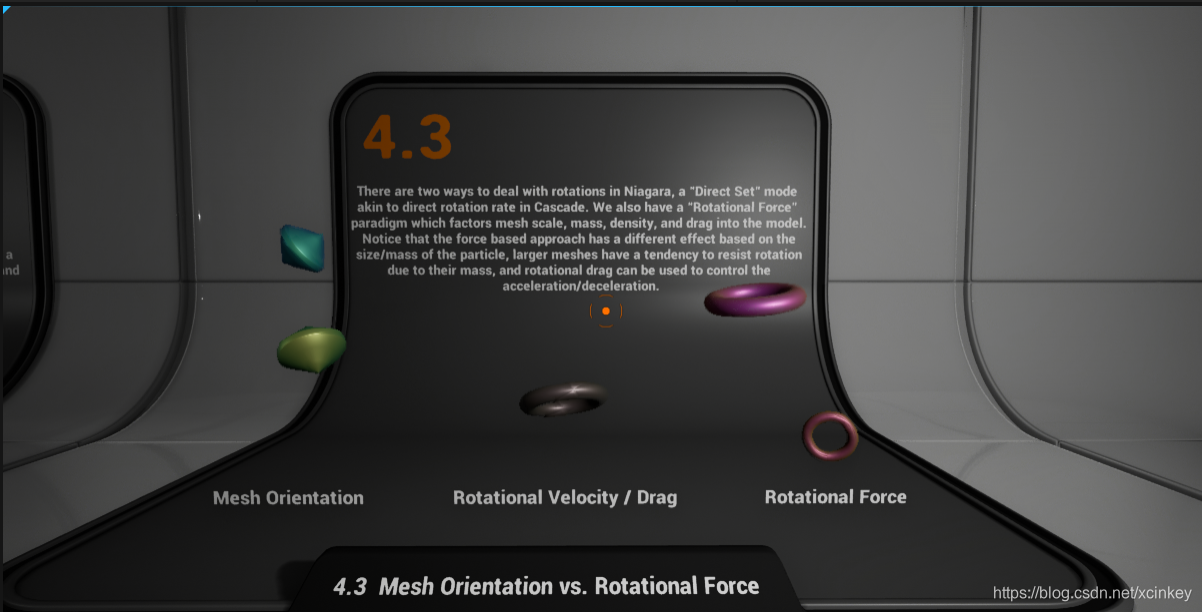

有三竖列的粒子，都在绕某个轴进行旋转。根据下面的文本提示来看，应该是每堆粒子的旋转操作的赋予方式不同，分别是直接操作网格体朝向（Mesh Orientation），操作旋转的速度（Rotational Velocity），操作发起旋转的力（Rotational Force）。（理科生可能会比较好懂，其实就是分别操作位置，速度以及加速度，如果你脑中有公式的话，其实这三者做的是同一件事，。）

Niagara蓝图部分

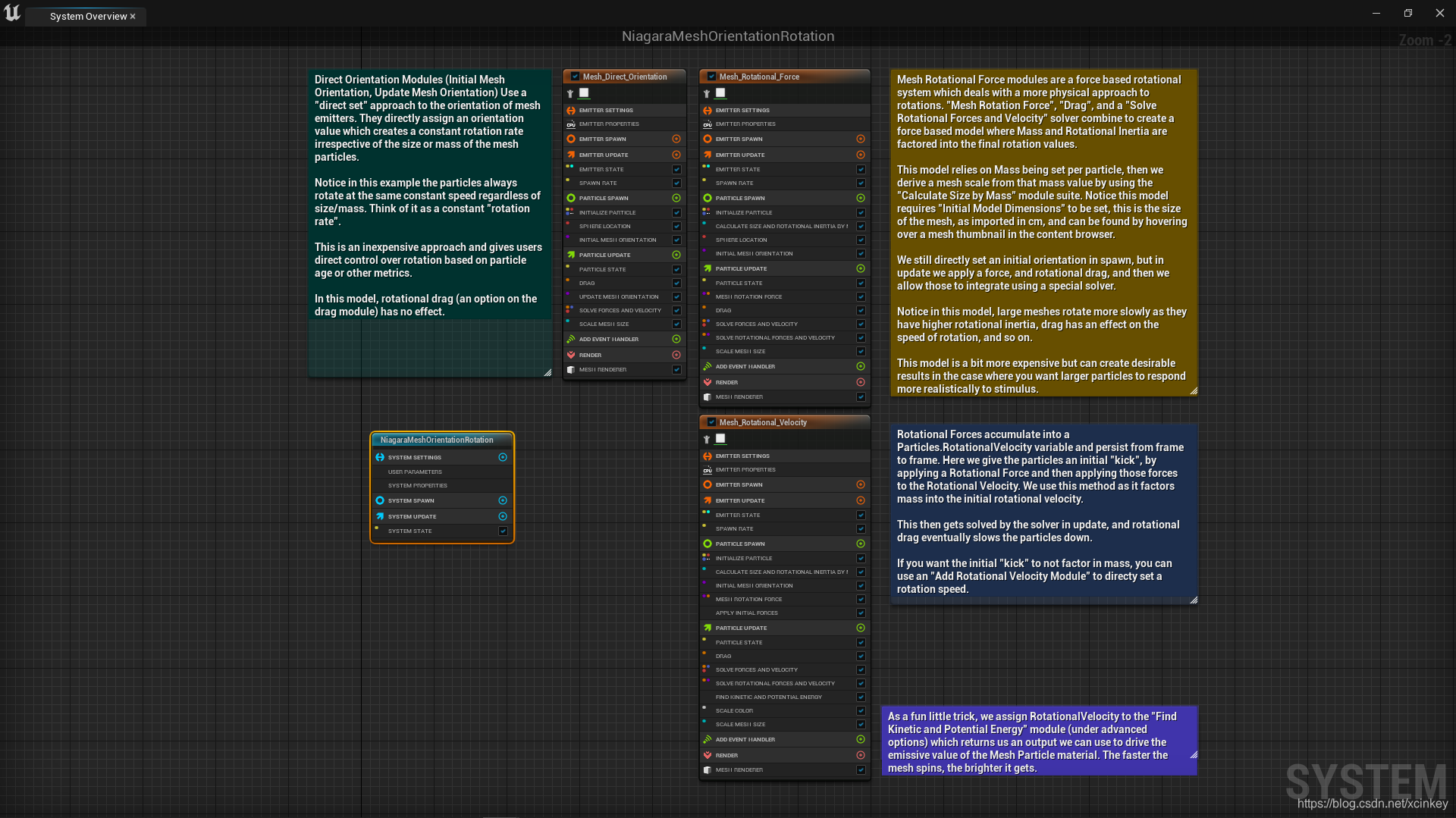

蓝图中包含了三个发射器（对应三种模式），并配文做出相应的解释。左上角是操作Mesh朝向，右上角是旋转力，右下角是旋转速度。粗略看过去，可以看到很多解算器，力，速度的模块，让我们直接进入分析阶段。

效果实现分析

Mesh Orientation

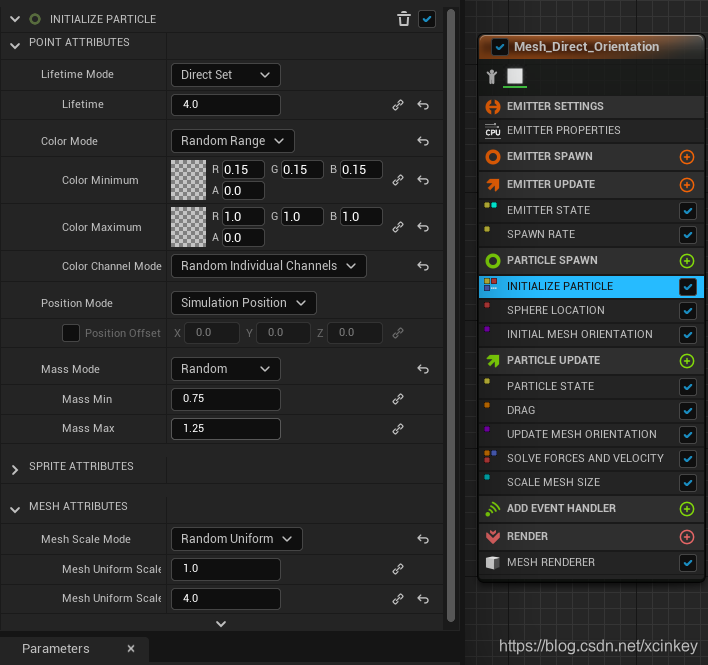

Initialize Particle中，设置了多出来体现随机性——Color Mode，Mass Mode，Mesh Scale Mode。其中Color Mode中Color Channel Mode是对在四个通道上取随机值得模式进行选择，即每个通道是单独处理，还是和其他通道一起去做随机。

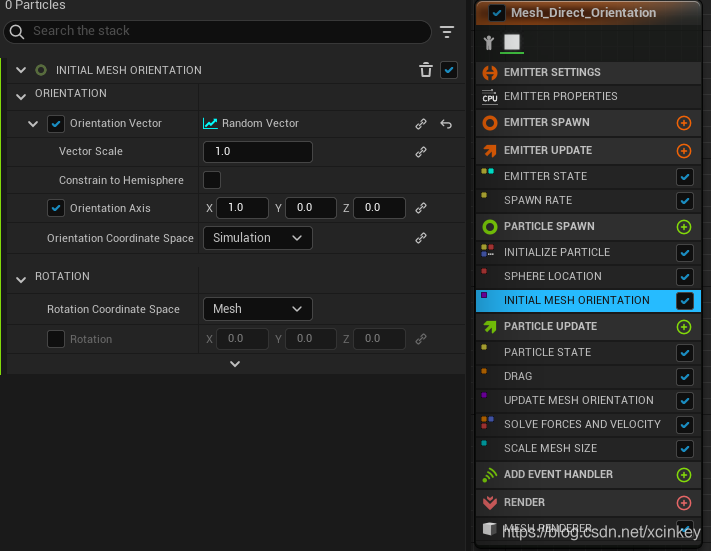

初始化朝向Initial Mesh Orientation

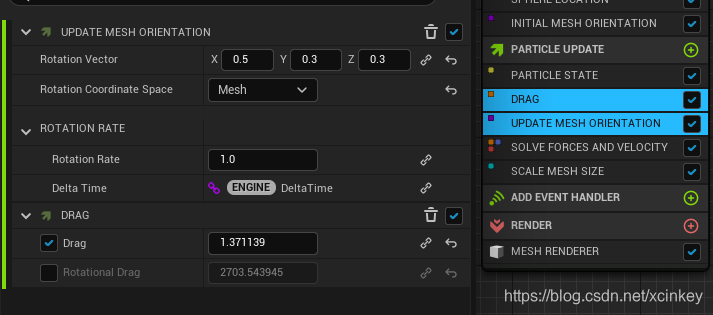

Update Mesh Orientation是以Deltatime（Engine）为间隔，旋转速率为1，单位旋转大小为（0.5，0.3，0.3）。但是在这种模式下，Rotational Drag是不会对最终的解算产生影响的，所以勾不勾选都没有影响。

Rotational Velocity/ Drag

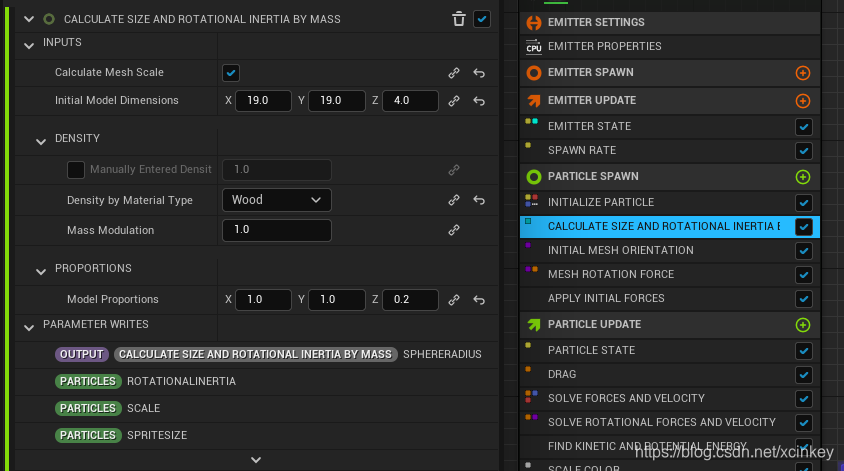

旋转速度这个属性的赋予并不像方向那样直接。这里首先进行了根据质量计算大小和旋转惯性——Calculate Size and Rotational Inertia by Mass。此外，这个模块还会重写Mesh的size属性（如果已经初始化过的话，否则就相当于在此进行了初始化）。

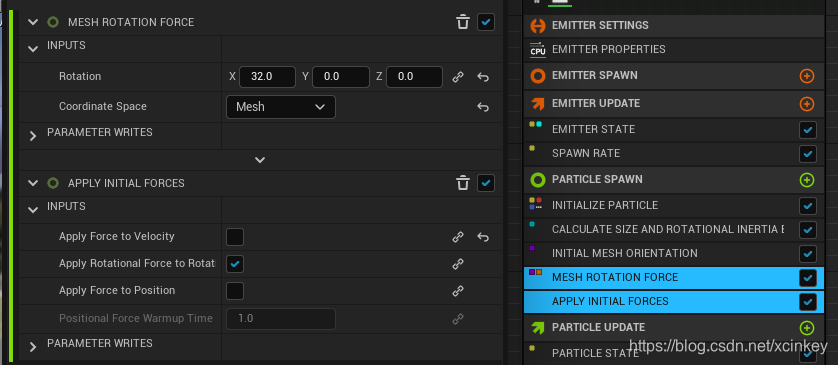

定义旋转力（Mesh Rotation Force），并在第一帧施加（Apply Initial Forces，相当于在第一帧进行了一次解算）。

这是考虑了质量的情况下（即考虑了惯性作用），也可以直接给一个初旋转速度——Add Rotational Velocity Module。

此时，就需要额外的解算器——Solve Rotational Forces and Velocity。需要在有Solve Forces and Velocity模块在的情况下才能正常添加。

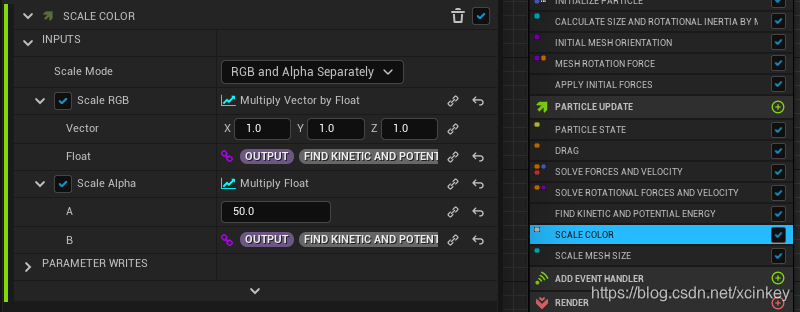

此外，可以应用获得的动能来做一些跟速度变化相关的效果（如速度过快时发光等等）。

Rotational Force

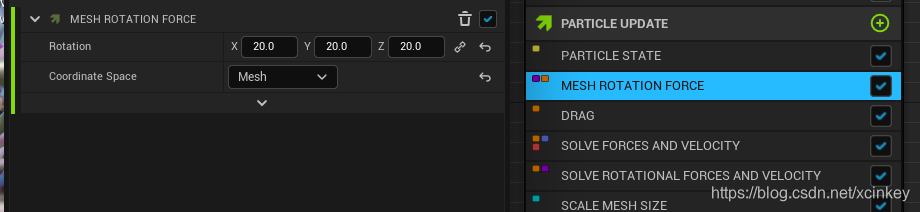

旋转力的赋予反而更加简单直观。

总结

到了本系列的最后一个粒子，反而没有那么多的花俏。相比于真正的物理解算软件，游戏引擎的解算还是达不到那么高的精度，但是其表现力还是值得肯定的。

其实就Niagara的本质来说，本系列文章的解读深度肯定是不够的，关于脚本模块，我们很少去进入其中分析其写法，更多的，还是基于已有的官方给定的功能模块进行分析和总结。这当然是不够的，但饭也要一口一口的吃，我始终认为，伟大的诞生在于对细节的重视，好高骛远并不是长期的学习方法。通过对Niagara官方示例内容的学习，我认为对于最浅的这层知识点，我已经基本没有疏漏了，同时对整体的框架也有了一定的把握。

我后面还会针对Niagara_Advance和NiagaraSimulationStage做解读和技术分析，其中也会注意增加更多更加底层的分析。希望在Niagara全部系列文章完结的时候，能够上至表层特效表现，下至底层技术原理，从里到外建立起自己的技术自信。
