双运放实现电压转电流(恒流源电路)

概要

电压转电流电路的模型有很多种,最近找到了两种双运放转电压的电路,一种是uA级别,一种是mA级别,感觉有些意思,并做一个简单的推导过程,以供后期学习。

uA级恒流源

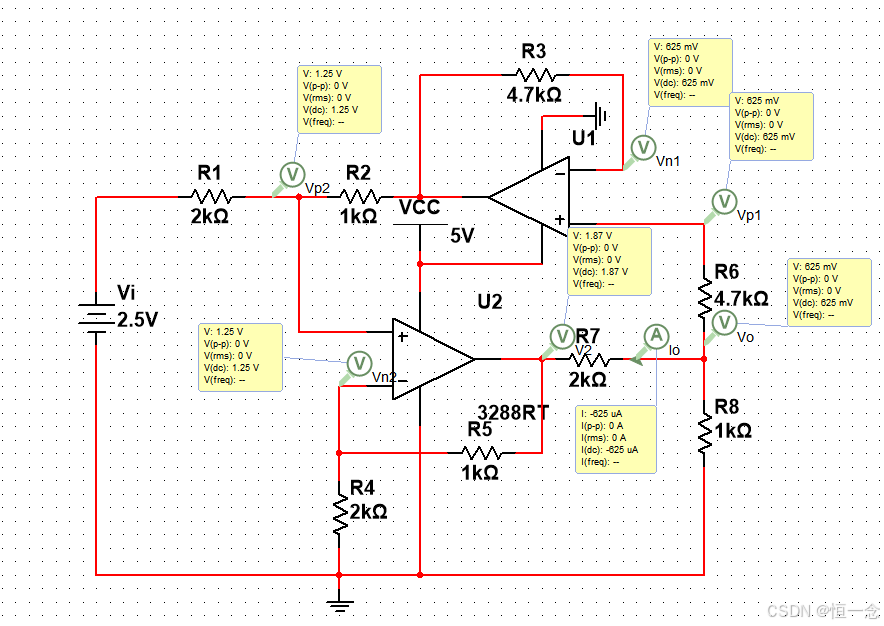

图1:uA级VI转换电路
图1:uA级恒流源

对这个电路,必有两个已知条件:

Vn1 = Vp1; Vp2 = Vn2(1)

分析方法有两种,其一为从Vo来看:

(Vi - \frac{Vi - Vo}{R1 + R2} R1)\frac{R4 + R5}{R4} - Vo = Io * R7(2)

\frac{ViR2}{R1+R2} = Vo(\frac{R4}{R4+R5}-\frac{R1}{R1+R2})+\frac{IoR7R4}{R4+R5}(3)

其二为从V2来看:

\frac{V2 - IoR7-Vi}{R1+R2}R1+Vi = \frac{V2}{R4+R5}R4(4)

\tfrac{R2}{R1+R2}Vi=V2(\frac{R4}{R4+R5}-\frac{R1}{R1+R2})+\frac{R7R1}{R1+R2}Io(5)

为了实现Vi和Io的线性关系,并使最终的电流只受一个因素来控制,需要满足一个条件,即:

\frac{R2}{R1} = \frac{R5}{R4}(7)

最终即可得到Vi=\frac{IoR7R4}{R5}(8)

mA级电流输出电路

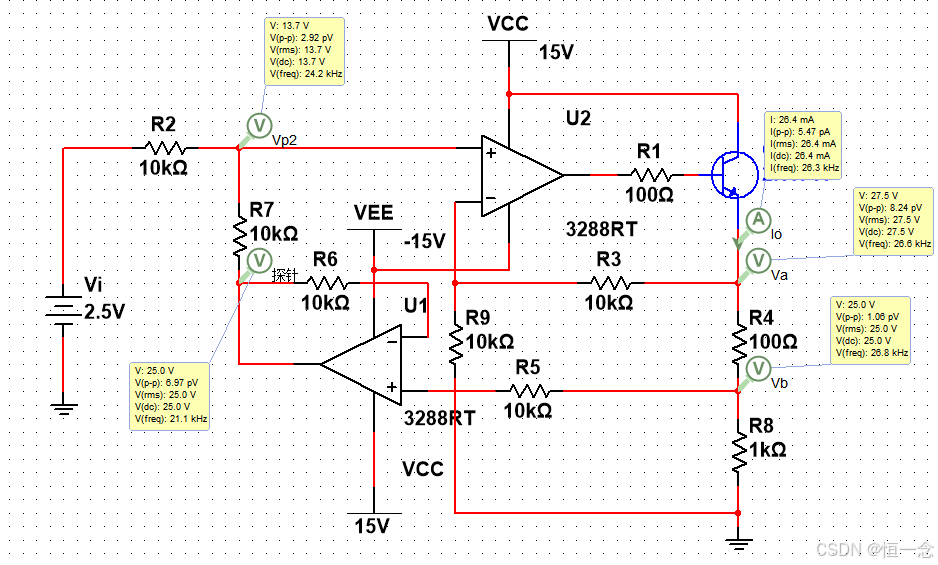

图2:mA级电流输出电路
图2:mA级电流输出电路

同样对用于负反馈电路的运放,亦必有“虚短”、“虚断”的前提,则可以得到:

Vi-\frac{Vi-Vb}{R2+R7}R2=\frac{Va}{R9+R3}R9(8)

\frac{R7}{R2+R7}Vi=\frac{R9}{R9+R3}Va-\frac{R2}{R2+R7}Vb(9)

此外输出电流Io和Va、Vb的关系有Io=\frac{Va-Vb}{R4}(10)

为了尽可能简化公式(9),得到Io与Vi的关系,只需要保证R2=R3=R7=R9,则可得到Io=\frac{Vi}{R4}

小结

两种电路都采用了双运放的架构,原理似而不同,后者采用双电源供电并增加了一个三极管,既提升了电流输出的灵敏度,又增强了输出回路的通流能力。而前者整体电路简单,很适用于有低功耗需求的设计。

在回顾这两种电路的实现方式时,突然想到了一个问题,能不能正相端和反相端互换?如果不能互换,在设计时运放两种端口在应用时有哪些需要注意的?
