quartus仿真27：JK触发器构成的同步二进制加法计数器（分析）

最新推荐文章于 2024-08-29 17:50:58 发布
最新推荐文章于 2024-08-29 17:50:58 发布
阅读量1.3w 收藏 42
点赞数 7
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/109155539
版权
  • 计数器不需要外部输入，摩尔型电路
  • 二进制加法计数器没有多余状态，4个触发器模为2^4=16

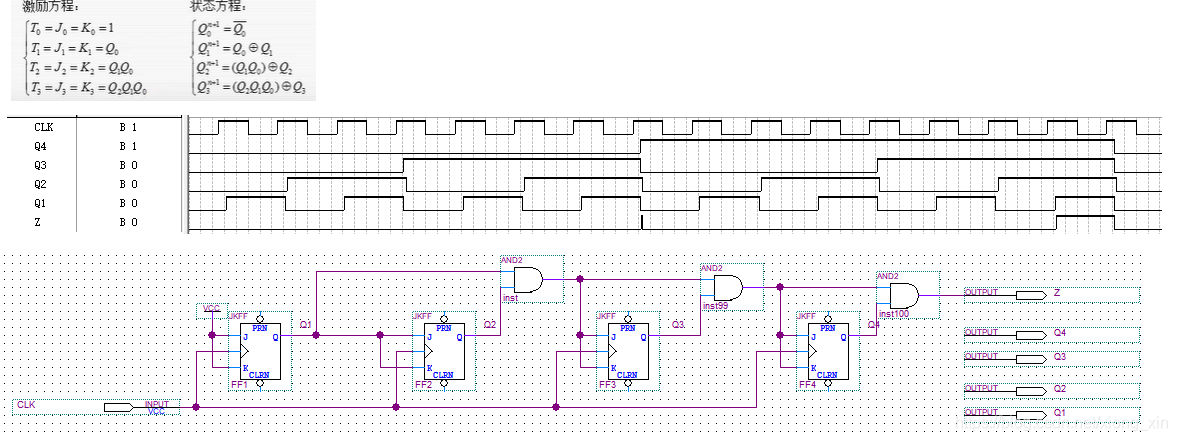

  • JK触发器两端相连构成一个T触发器，当Q3Q2Q1Q0=1111时输出一个脉冲。状态转移图可以自己写出，0000->1111

在这里插入图片描述
