NMOS和PMOS的区分和怎么看S极

最新推荐文章于 2025-03-11 15:19:19 发布
最新推荐文章于 2025-03-11 15:19:19 发布
阅读量3.6k 收藏 5
点赞数 1
分类专栏： 电路 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xuan530482366/article/details/120292131
版权

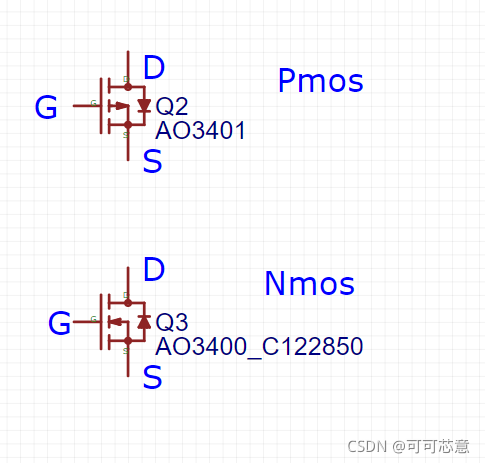

  1. 对于怎么看S极，符号中，G和S是通过箭头连在一起的
  2. 箭头是2个二极管的方向，体二极管总是和电流方向相反的，相当于内阻并联了一个二极管，达到导通条件，内阻有电流流过。
  3. Pmos导通条件：Vgs<固定值，电流方向S—>D，体二极管上电会让DS导通
  4. Pmos做防反时，D接VCC，S和G接GND，正接时，上电寄生二极管导通，反接时，GS没压差不导通，且反接时，寄生二极管也是反了，相当于二极管防反作用
  5. Nmos导通条件：Vgs>固定值，电流方向D—>S，体二极管上电会让SD导通

在这里插入图片描述
