嘉立创打样的阻抗匹配

一、适用条件

  1. 最好使用4层板以上,2层做匹配没啥意义,套用大佬的话
    “主要是中间层和表层的距离近,表层和中间层的玻璃纤维厚度是0.2mm,双层板最少是0.6mm,这里的差距很大,如果是1.6mm的双层板,计算值更大”
    这里体现在参数上的,就是 “H1”的值了,H1越小,做50欧匹配的时候,线径就可以越小

二、参考和工具

  1. https://blog.csdn.net/madheart/article/details/107356469
  2. 嘉立创的阻抗技术分享:http://club.szlcsc.com/article/details_11666_1.html
  3. Polar_Si9000下载链接:http://drv.down.yifeifan233.cn:9080/www.drv5.cn/Polar_SI9000.rar
  4. 经典2.4G天线结构 :https://zhuanlan.zhihu.com/p/343055632
  5. 原子论坛工具:http://www.openedv.com/thread-11563-1-1.html

三、具体步骤

  1. 打开嘉立创的神器 http://www.sz-jlc.com/weixin/calculation/impedance.html

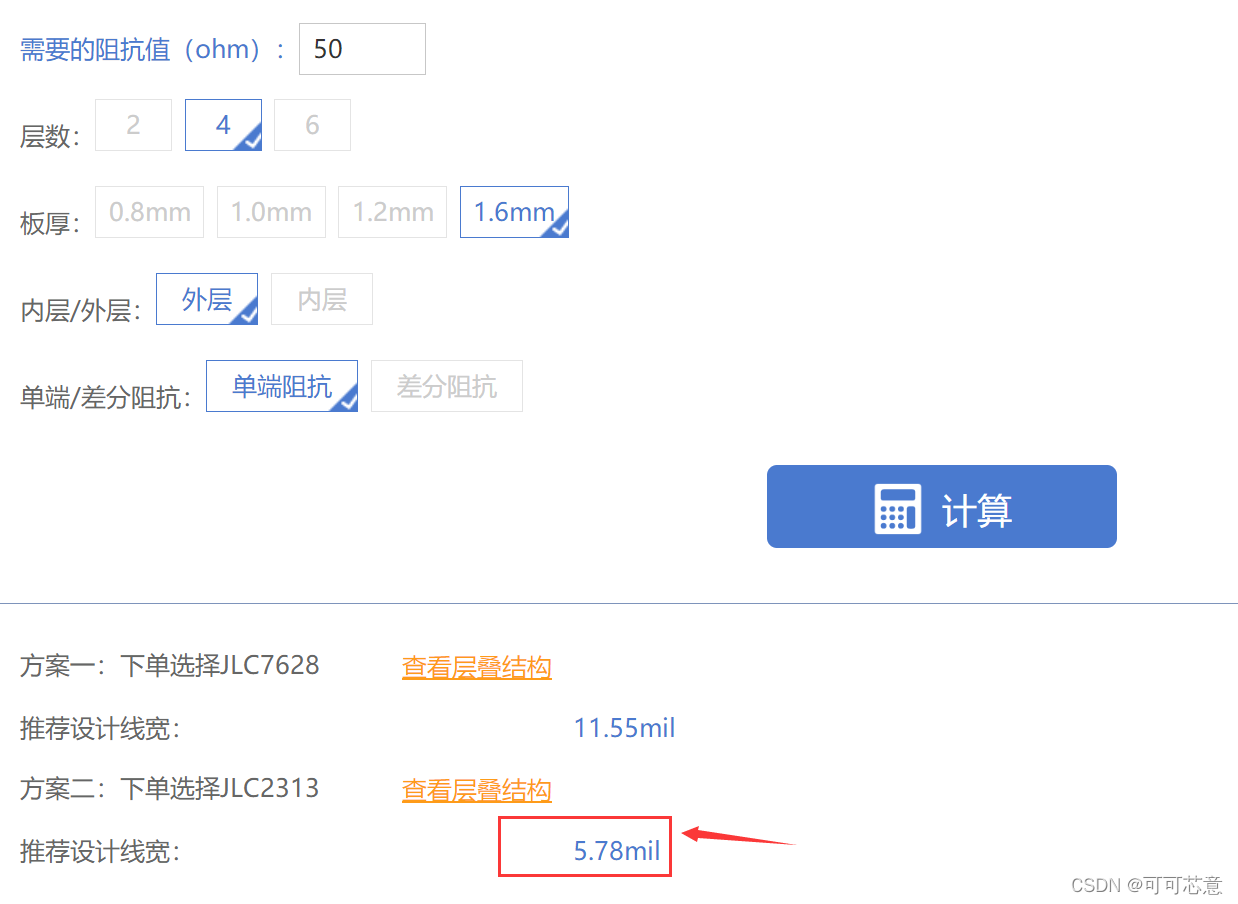

  2. 输入需要匹配的阻抗值,层数和厚度和线间距(基本上4层以上,板厚对参数就不会有什么影响了)

  3. 注意一下,我们平时用的板载天线,很多那种倒L,蛇形的,有接地端的,都是使用单端阻抗来算,最好是使用带铺地的模型来算,其实差距并不大,当铺地间距比较大的时候
    在这里插入图片描述

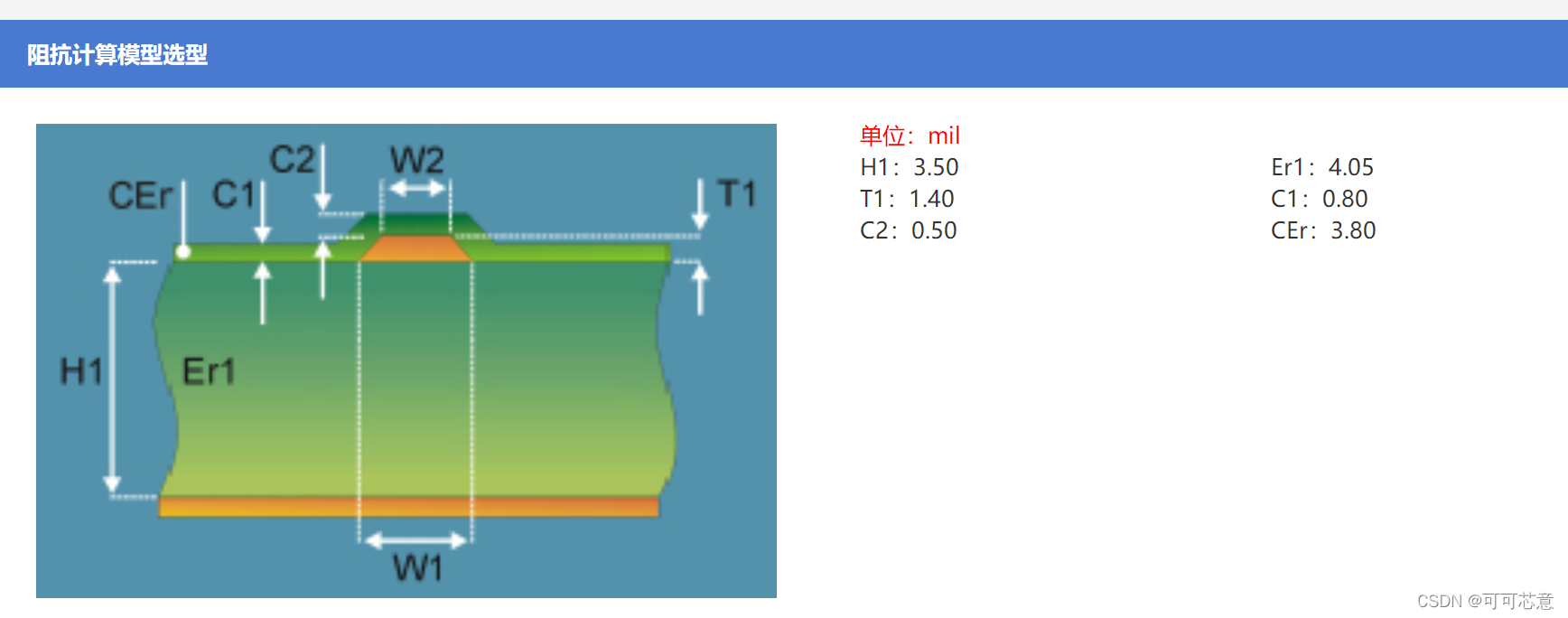

  4. 打开Shortcut to Si9000,选择对应的模型,我这里的是表层单端带铺地(和单端差距不大),将立创网页上的参数,逐一填进去注意一下,立创上面显示的,是JLC2313层叠结构的参数,基本上上 就是H1和Er1的区别

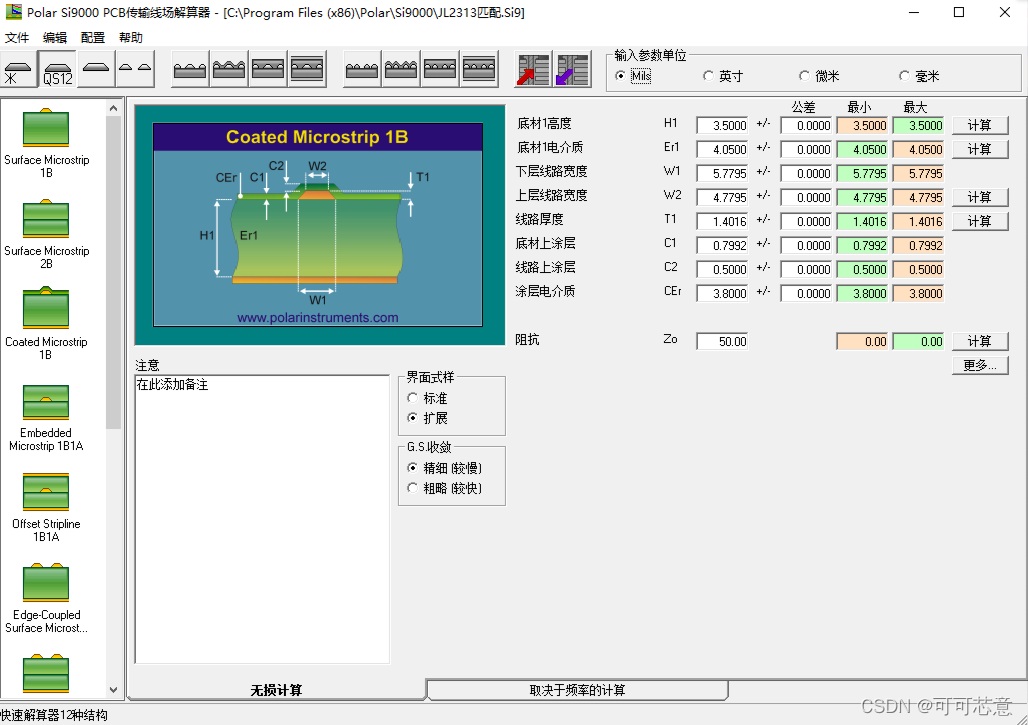

    这个是软件的单端模型,算出来是W1=5.779,和立创经过是一样
    在这里插入图片描述

在这里插入图片描述

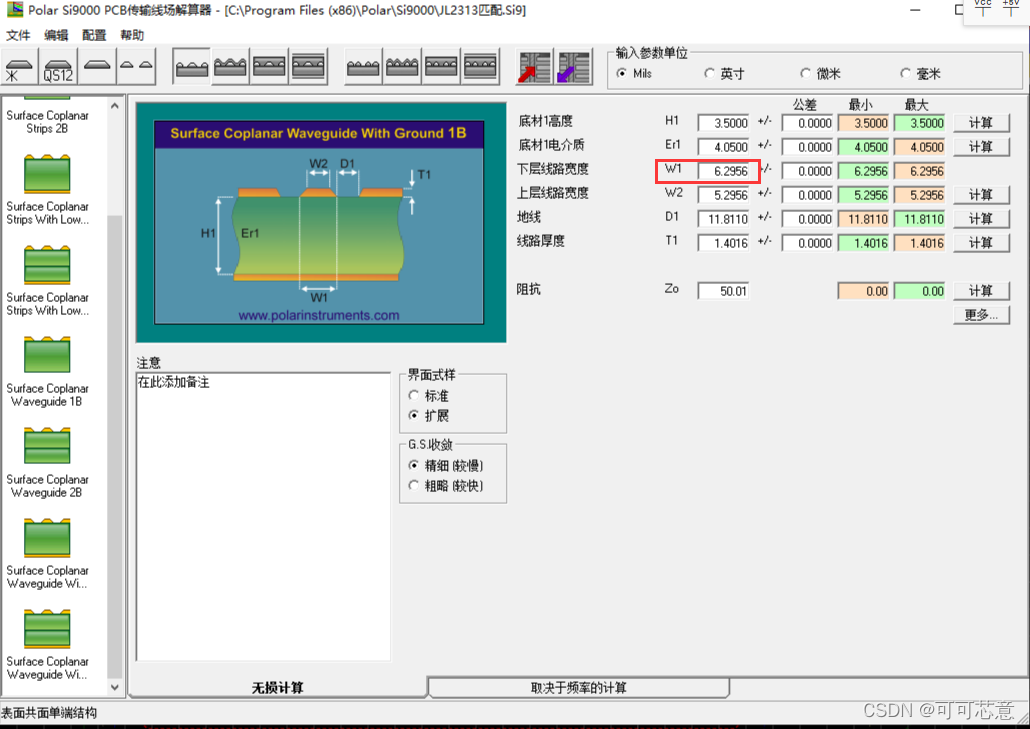

5. 也可以使用另外一个模型,表层带铺地的,铺地线距是0.3mm,这里计算出来的W1=6.2956,目前我采用这一个参数去做了PCB
在这里插入图片描述

四、结果验证

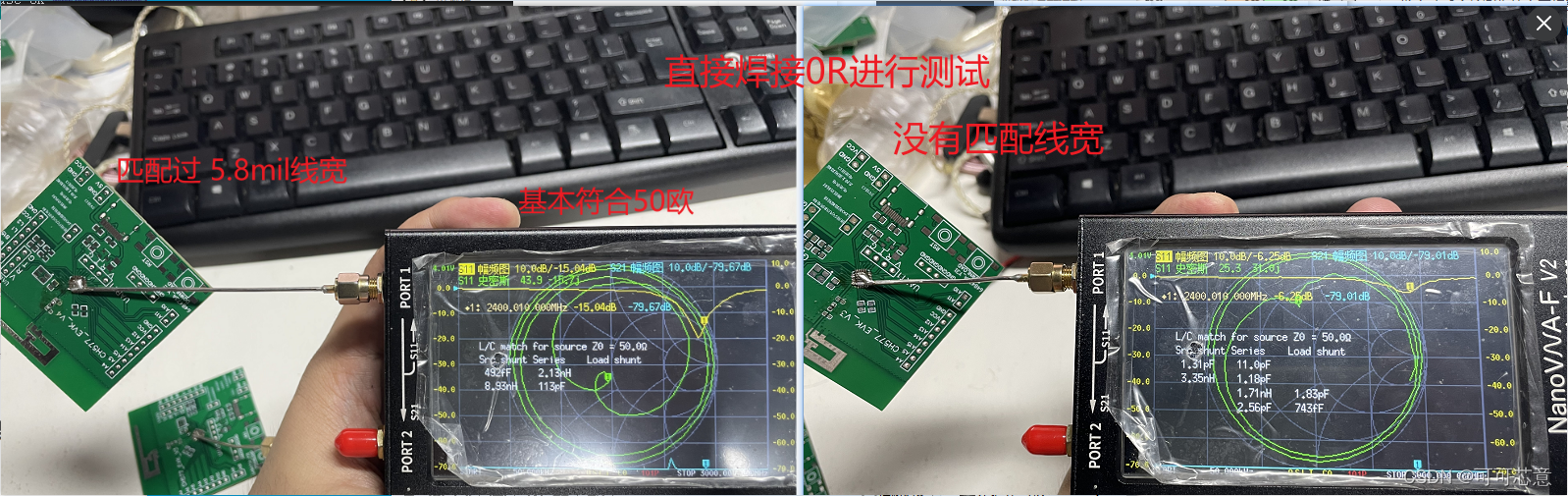

打样后测试,基本符合50欧
在这里插入图片描述
