四.镜头知识之放大倍率

文章目录

4.0 前言

镜头的参数的时候都会看到一个数值叫做放大倍率。

例如用一支100mm焦段放大倍率为1：1的微距镜头在100mm焦段、能清晰成像的最短拍摄距离进行拍摄，拍摄一个10mm的东西， 在35mm胶片也就是全画幅相机上，全画幅的斜线长度为43.3mm，如果照片最终印成斜线长度为43.3mm的照片，那么这个东西在里面就应该是10mm。

同理如果用的是一只60mm焦段放大倍率为2：1的微距镜头在60mm焦段、能清晰成像的最短拍摄距离进行拍摄，拍摄一个10mm的东西， 在35mm胶片也就是全画幅相机上拍照，如果照片最终印成斜线长度为43.3mm的照片，那么这个东西在里面就应该是20mm大小，这就是这枚镜头的2:1放大倍率的意思

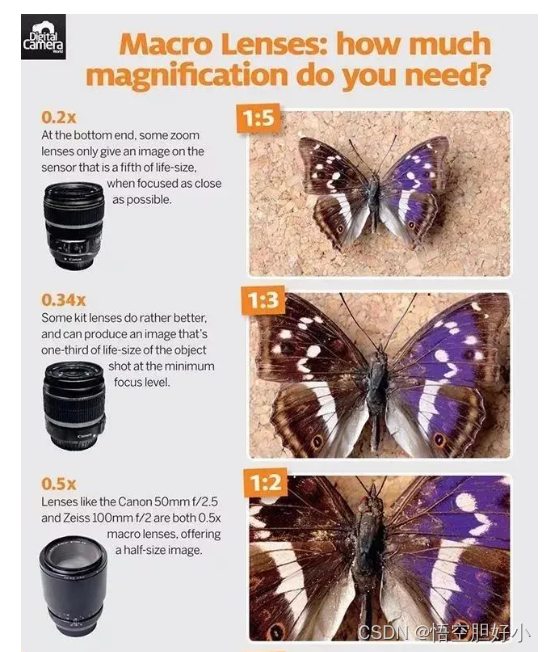

那么不同的放大倍率有什么用呢？我们来看下面的图片

在这里插入图片描述

同样一只蝴蝶，蝴蝶本身的大小不变，但是使用了不同放大倍率的镜头，你会发现拍摄的照片是不一样的。随着放大倍率的增加，从蝴蝶的全貌拍摄，一直到蝴
