Verilog HDL语法入门系列（三）:Verilog的语言操作符规则(上)

微信公众号获取更多FPGA相关源码：

1.操作符优先级

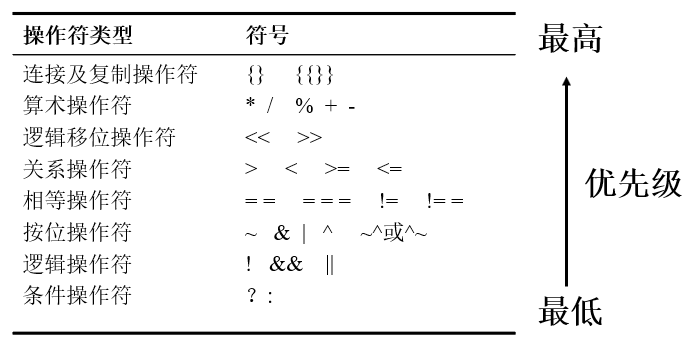

下表以优先级顺序列出了Verilog操作符。

2.Verilog中的大小(size)与符号

1. Verilog根据表达式中变量的长度对表达式的值自动地进行调整。
2. Verilog自动截断或扩展赋值语句中右边的值以适应左边变量的长度。
3. 当一个负数赋值给无符号变量如reg时，Verilog自动完成二进制补码计算

实例：

module sign_size;
     reg [3:0] a, b;
     reg [15:0] c;
   initial begin
             a = -1;          // a是无符号数，因此其值为1111
             b = 8; c= 8;  // b = c = 1000
      #10 b = b + a;    // 结果10111截断, b = 0111
      #10 c = c + a;     // c = 10111
   end
endmodule

3.算术操作符

integer和reg类型在算术运算中，integer是有符号数，而reg是无符号数。

1. 将负数赋值给reg或其它无符号变量使用2的补码算术。
2. 如果操作数的某一位是x或z，则结果为x
3. 在整数除法中，余数舍弃
4. 模运算中使用第一个操作数的符号

四则运算符：

符号	意义
+	加
-	减
*	乘
/	除
%	模

实例：

module arithops ();
      parameter five = 5;
      integer ans, int;
      reg [3: 0] rega, regb;
      reg [3: 0] num;
   initial begin
      rega = 3;
      regb = 4'b1010;
      int = -3;     //int = 1111……1111_1101
   end
   initial fork
      #10 ans = five * int;         // ans = -15
      #20 ans = (int + 5)/ 2;      // ans = 1
      #30 ans = five/ int;           // ans = -1
      #40 num = rega + regb;  // num = 1101
      #50 num = rega + 1;        // num = 0100
      #60 num = int;                 // num = 1101
      #70 num = regb % rega; // num = 1
      #80 $finish;
join
endmodule

4.按位操作符

符号	含义
~	not
&	and
	or
^	xor
~ ^	xnor
^ ~	xnor

按位操作符对矢量中相对应位运算。

regb = 4'b1 0 1 0
regc = 4'b1 x 1 0
num = regb & regc = 1 0 1 0 ;

当两个操作数位数不同时，位数少的操作数零扩展到相同位数。

a = 4'b1011;
b = 8'b01010011;
c = a | b; // a零扩展为 8'b00001011

实例：

module bitwise ();
      reg [3: 0] rega, regb, regc;
      reg [3: 0] num;
   initial begin
      rega = 4'b1001;
      regb = 4'b1010;
      regc = 4'b11x0;
   end
   initial fork
      #10 num = rega & 0;       // num = 0000
      #20 num = rega & regb; // num = 1000
      #30 num = rega | regb;    // num = 1011
      #40 num = regb & regc; // num = 10x0
      #50 num = regb | regc;    // num = 1110
      #60 $finish;
   join
endmodule

5.逻辑操作符

符号	含义
！	not
&&	and
||	or

1. 逻辑操作符的结果为一位1，0或x。
2. 逻辑操作符只对逻辑值运算。
3. 如操作数为全0，则其逻辑值为false
4. 如操作数有一位为1，则其逻辑值为true
5. 若操作数只包含0、x、z，则逻辑值为x

逻辑反操作符将操作数的逻辑值取反。例如，若操作数为全0，则其逻辑值为0，逻辑反操作值为1。

实例：

module logical ();
      parameter five = 5;
      reg ans;
      reg [3: 0] rega, regb, regc;
   initial
      begin
         rega = 4‘b0011;	     //逻辑值为“1”
         regb = 4‘b10xz;      //逻辑值为“1”
         regc = 4‘b0z0x;      //逻辑值为“x”
   end
   initial fork
      #10 ans = rega && 0;      // ans = 0
      #20 ans = rega || 0;           // ans = 1
      #30 ans = rega && five;  // ans = 1
      #40 ans = regb && rega; // ans = 1
      #50 ans = regc || 0;            // ans = x
      #60 $finish;
   join
endmodule

6.逻辑反与位反的对比

符号	区别	含义
！	logical	not 逻辑反
~	bit-wise	not 位反

1. 逻辑反的结果为一位1，0或x。
2. 位反的结果与操作数的位数相同

逻辑反操作符将操作数的逻辑值取反。例如，若操作数为全0，则其逻辑值为0，逻辑反操作值为1。

实例：

module negation();
      reg [3: 0] rega, regb;
      reg [3: 0] bit;
      reg log;
   initial begin
      rega = 4'b1011;
      regb = 4'b0000;
   end
   initial fork
      #10 bit = ~rega; // num = 0100
      #20 bit = ~regb; // num = 1111
      #30 log = !rega; // num = 0
      #40 log = !regb; // num = 1
      #50 $finish;
   join
endmodule
