【二 zedboard】PS和PL之间的交互

---

PS和PL交互的话采用的是AXI协议，其中又可以分为：AXI-full（完整的AXI协议）、AXI-Stream（流式协议）和AXI-Lite（精简版，一次只能读写一个字，32位的寄存器）。

一、原理说明

1.在PL端创建IP核，用于向PS发送数据。这一过程通过AXI-Lite协议发送数据到GP接口，GP接口将会把数据放到该IP对应的内存中（已经同一编址）

2.在AXI-Lite协议下，与GP接口交互是一个字一个字的读写。

3.然后在PS部分通过ARM核上执行访问内存的C语言代码就可以把他对应的数据拿出来（可以用指针的方式，拿到对应的数据）。

4.IP对应的地址有3个方法获得：

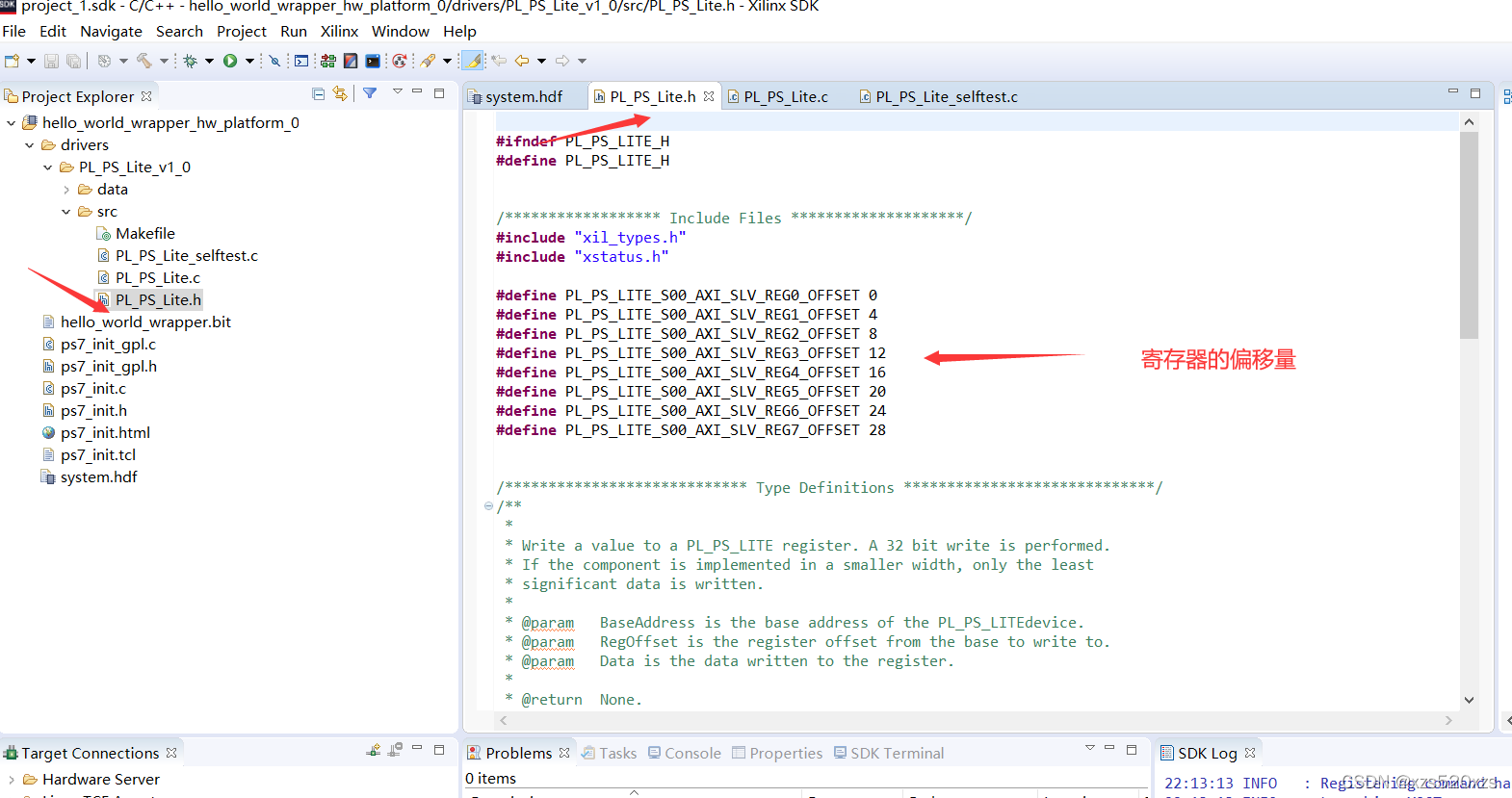

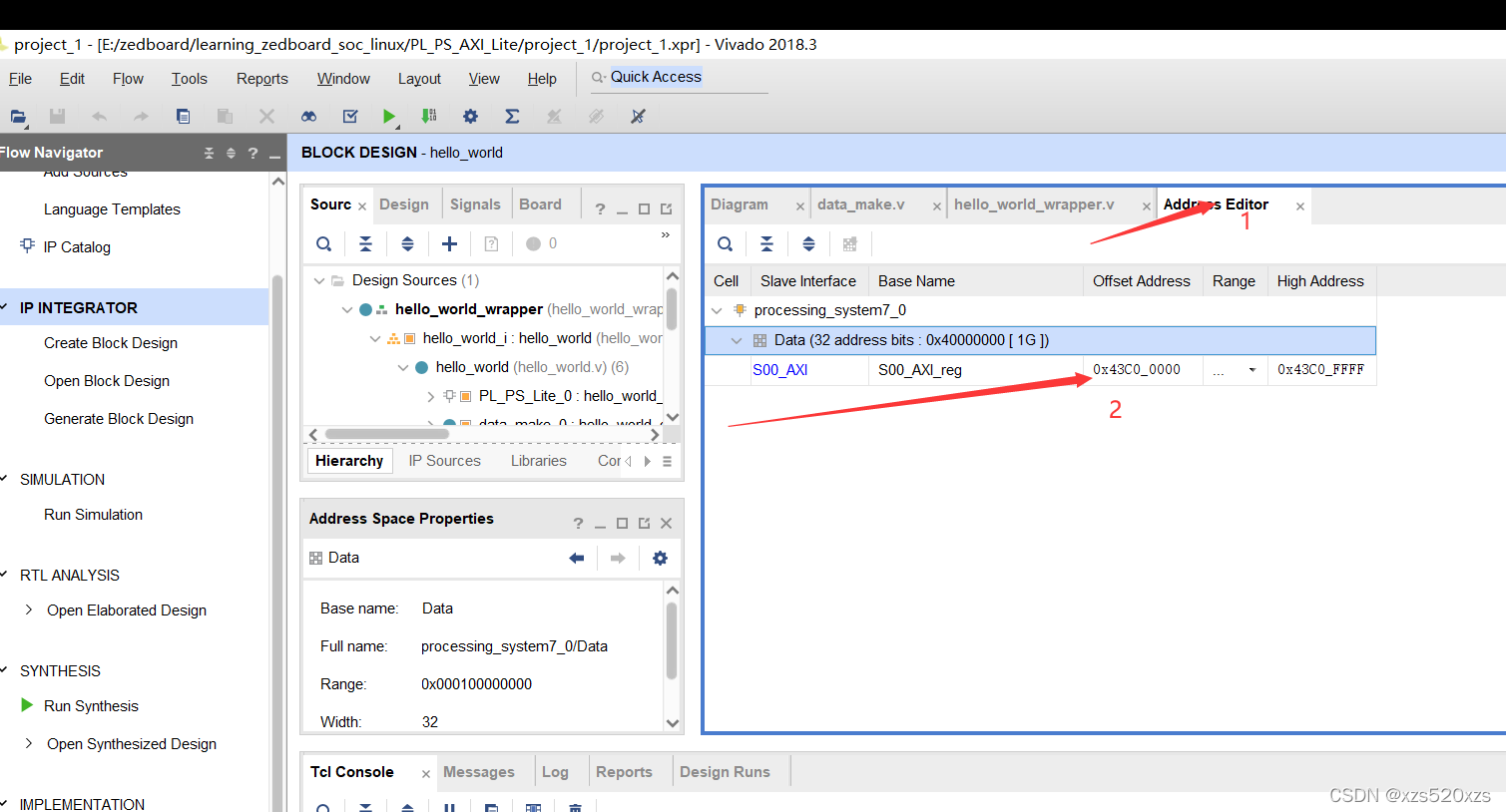

• 在PL设计的时候，在Block design中是可以看到该地址的，在内存助手中；


• 用sdk打开该工程时，该地址也会自动生成对应的driver文件夹里；

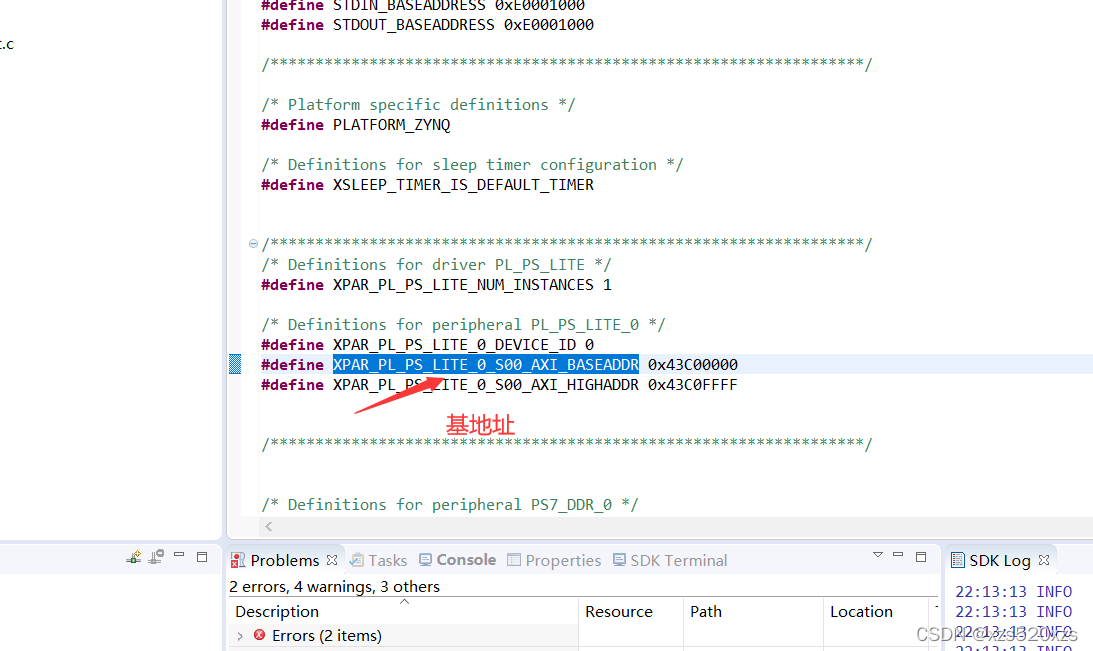

• sdk中头文件：<xparameters.h>中也可以找到IP核的相关信息，包括IP地址


二 .实现的目标

• PL端向PS端发送数据
• PS端读取PL端的数据

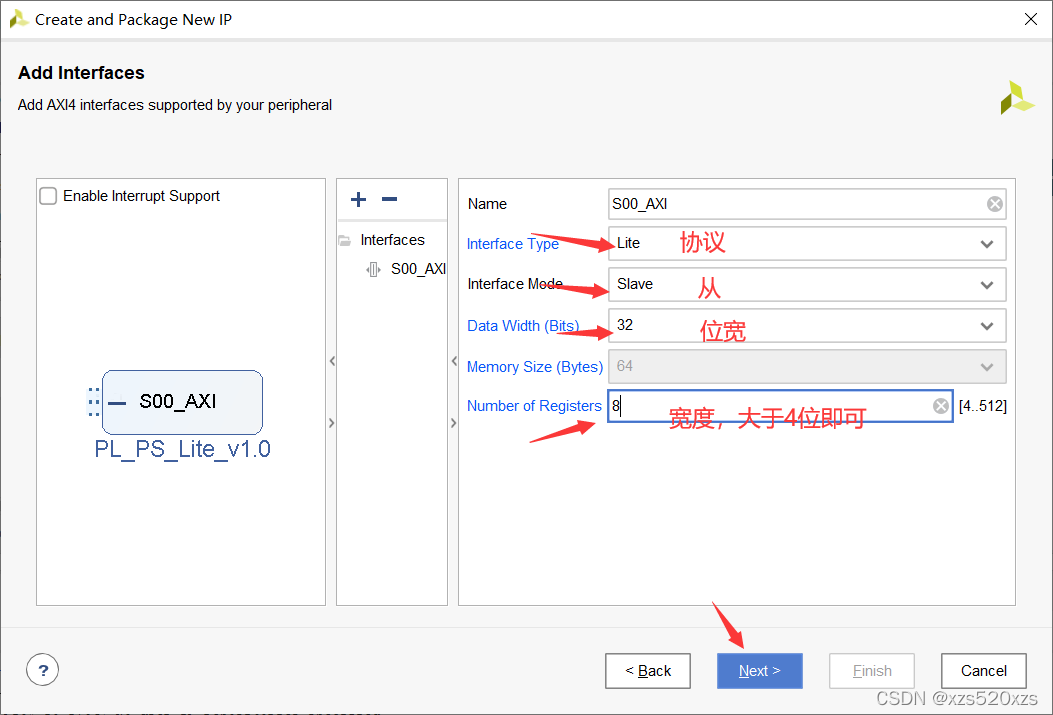

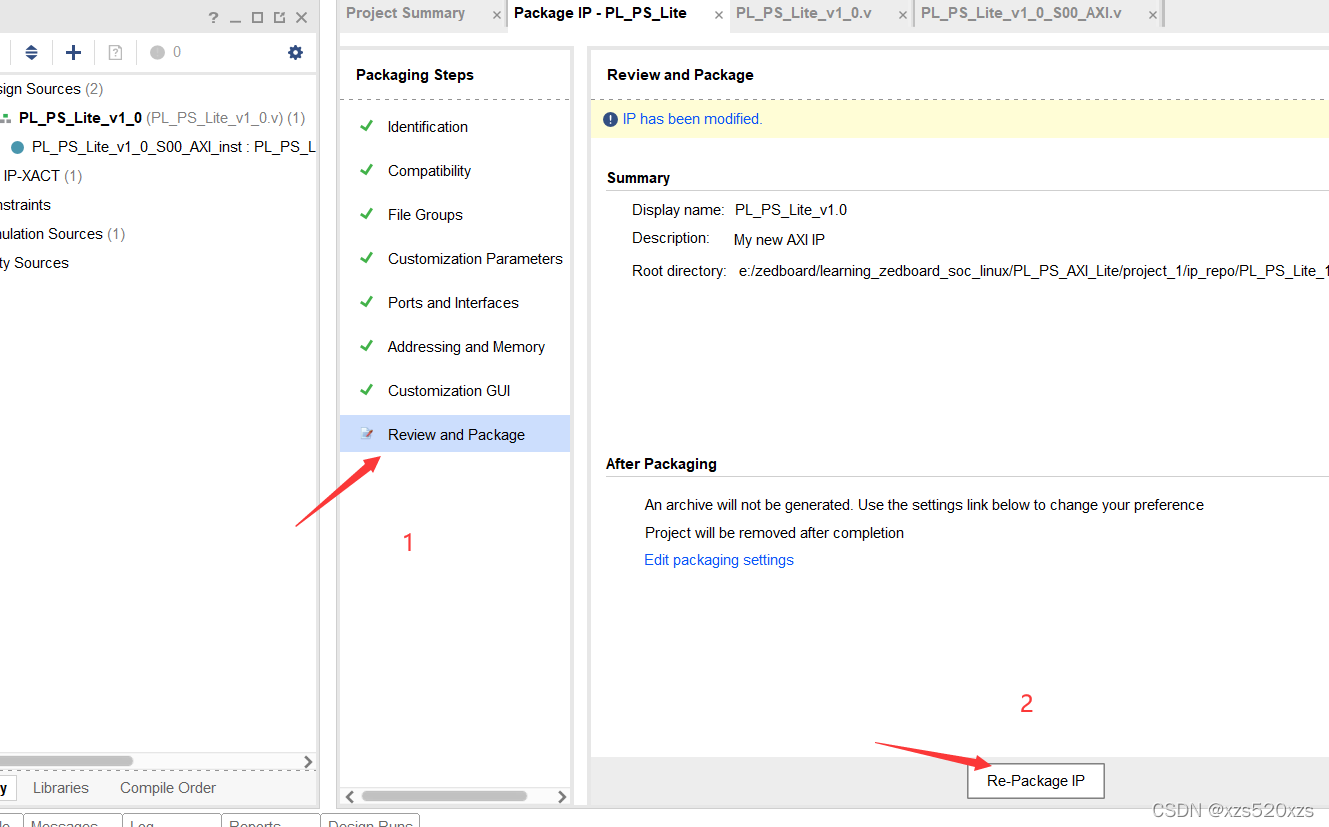

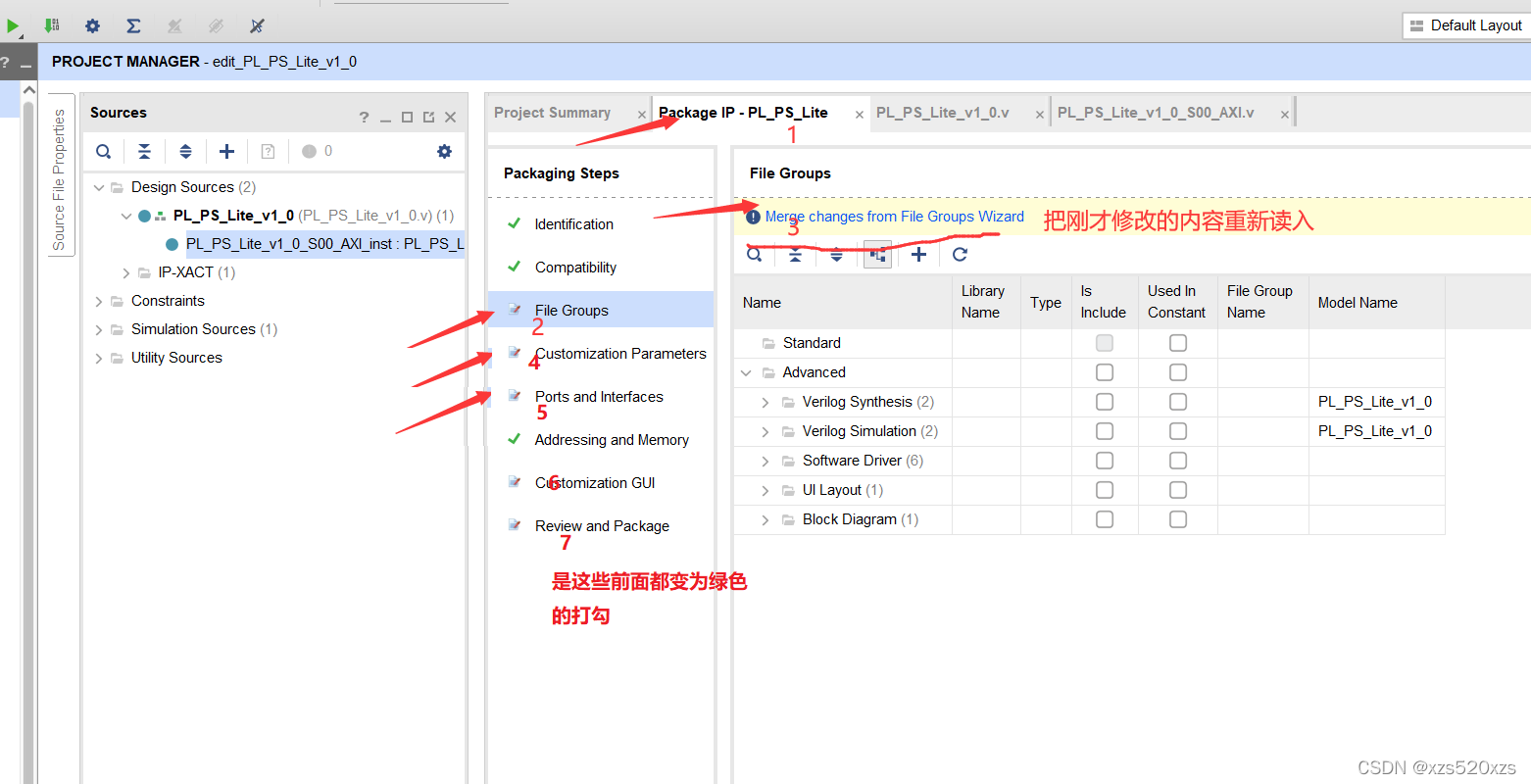

三. 打开vivado创建工程

创建源文件

module generrate_data(
    output wire [31:0]  data1,
    output wire [31:0]  data2,
    output wire [31:0]  data3,
    output wire [31:0]  data4
    );

assign data1 = 32'd1123 ;
assign data2 = 32'd456 ;
assign data3 = 32'd789  ;
assign data4 = 32'd987  ;
endmodule

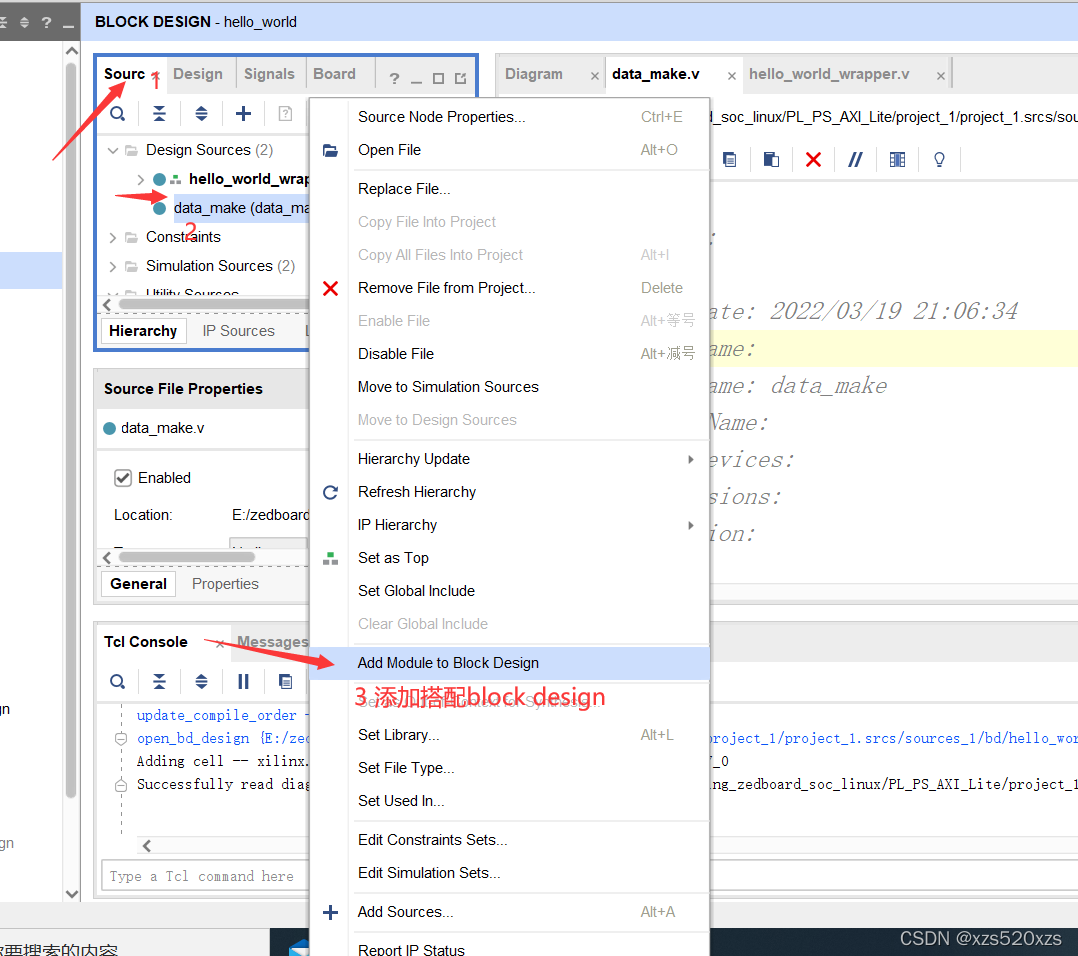

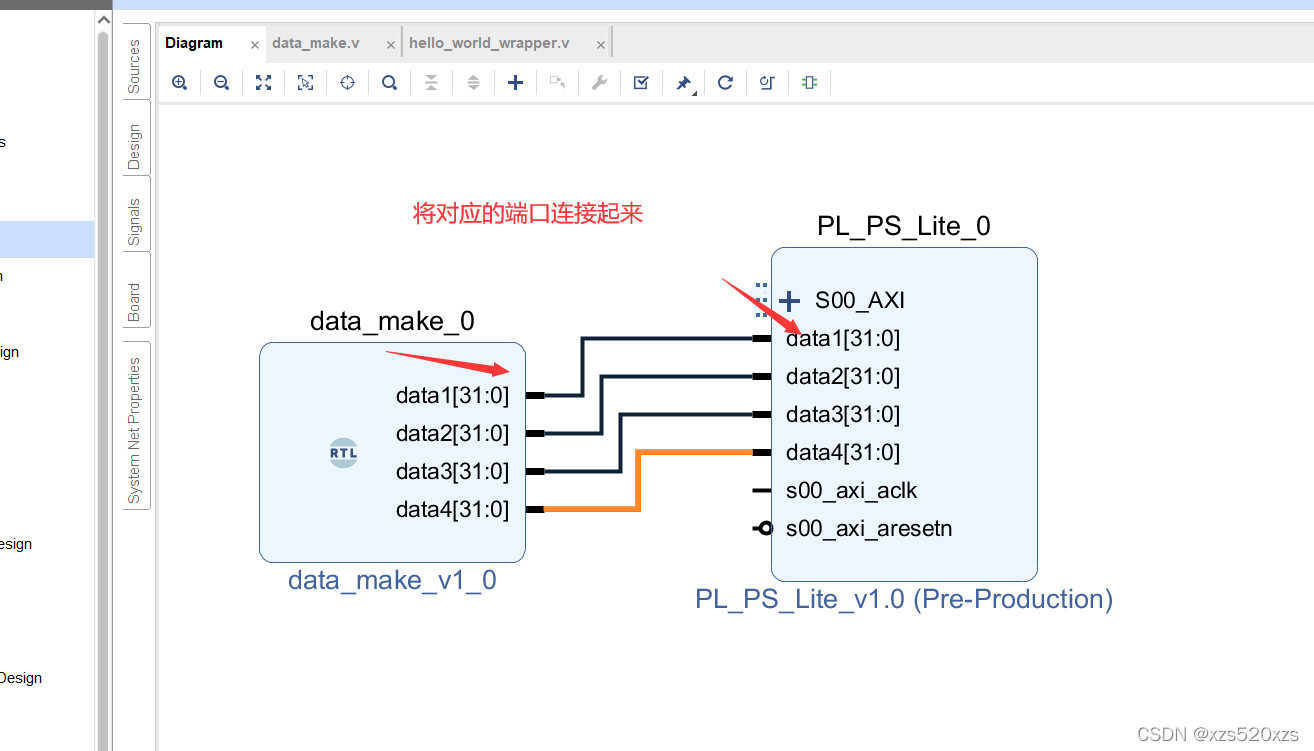

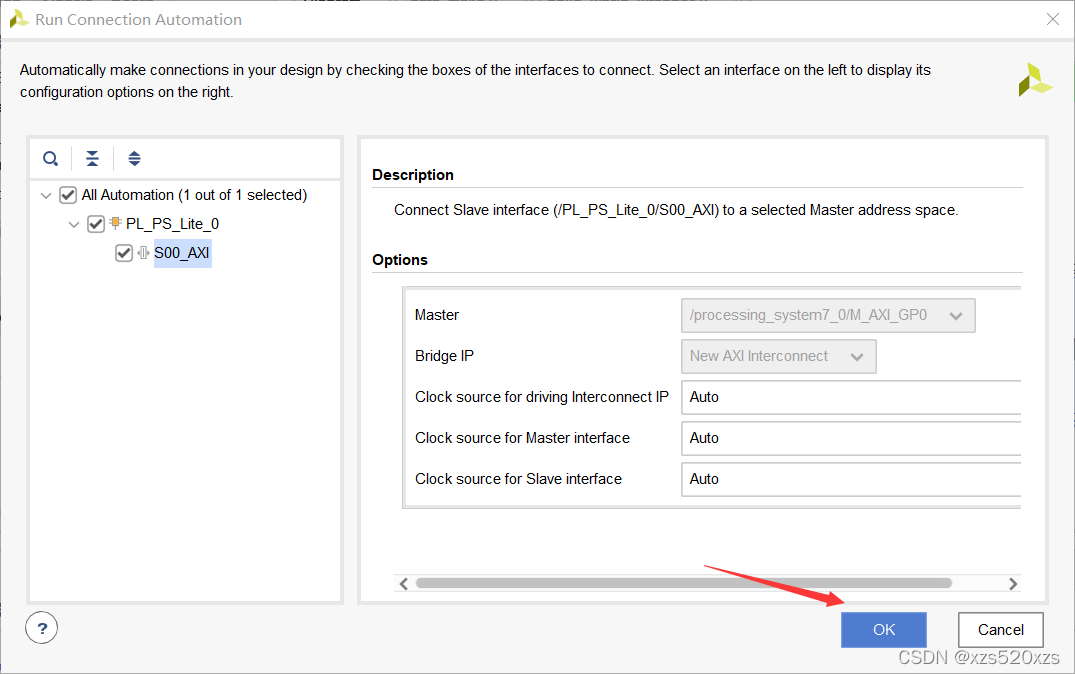

然后将这个文件添加到block design中.

如果找不到add module to block design 这个选项,那么有几个原因,具体可以参考传送门

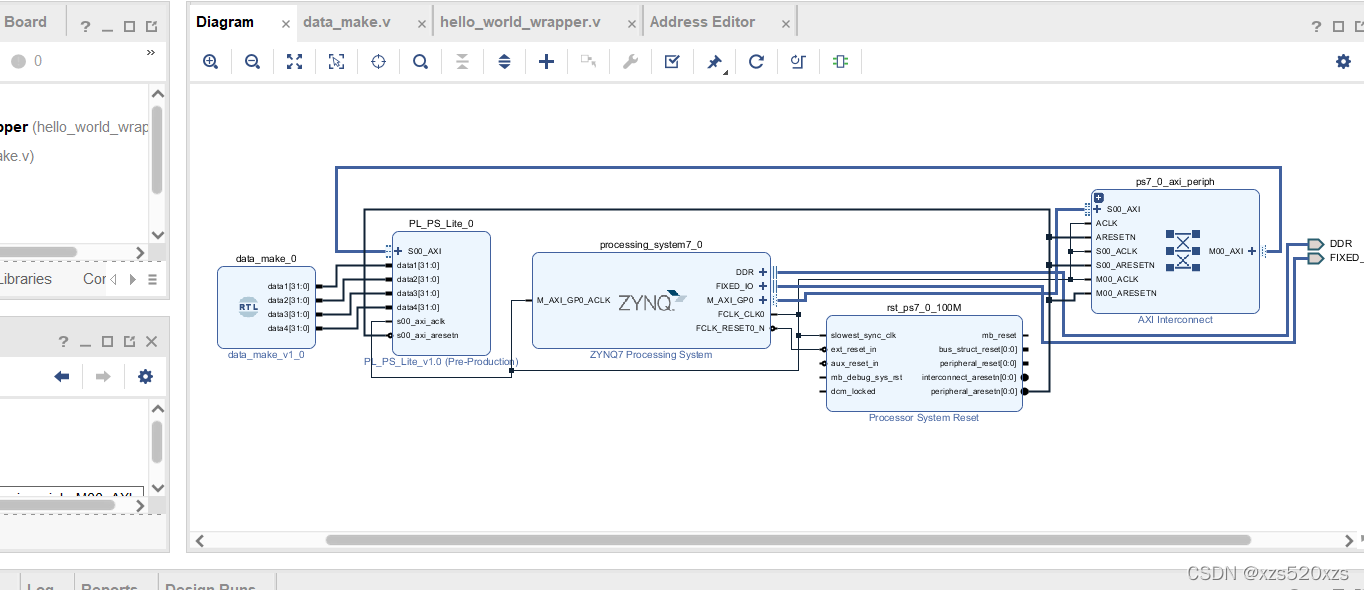

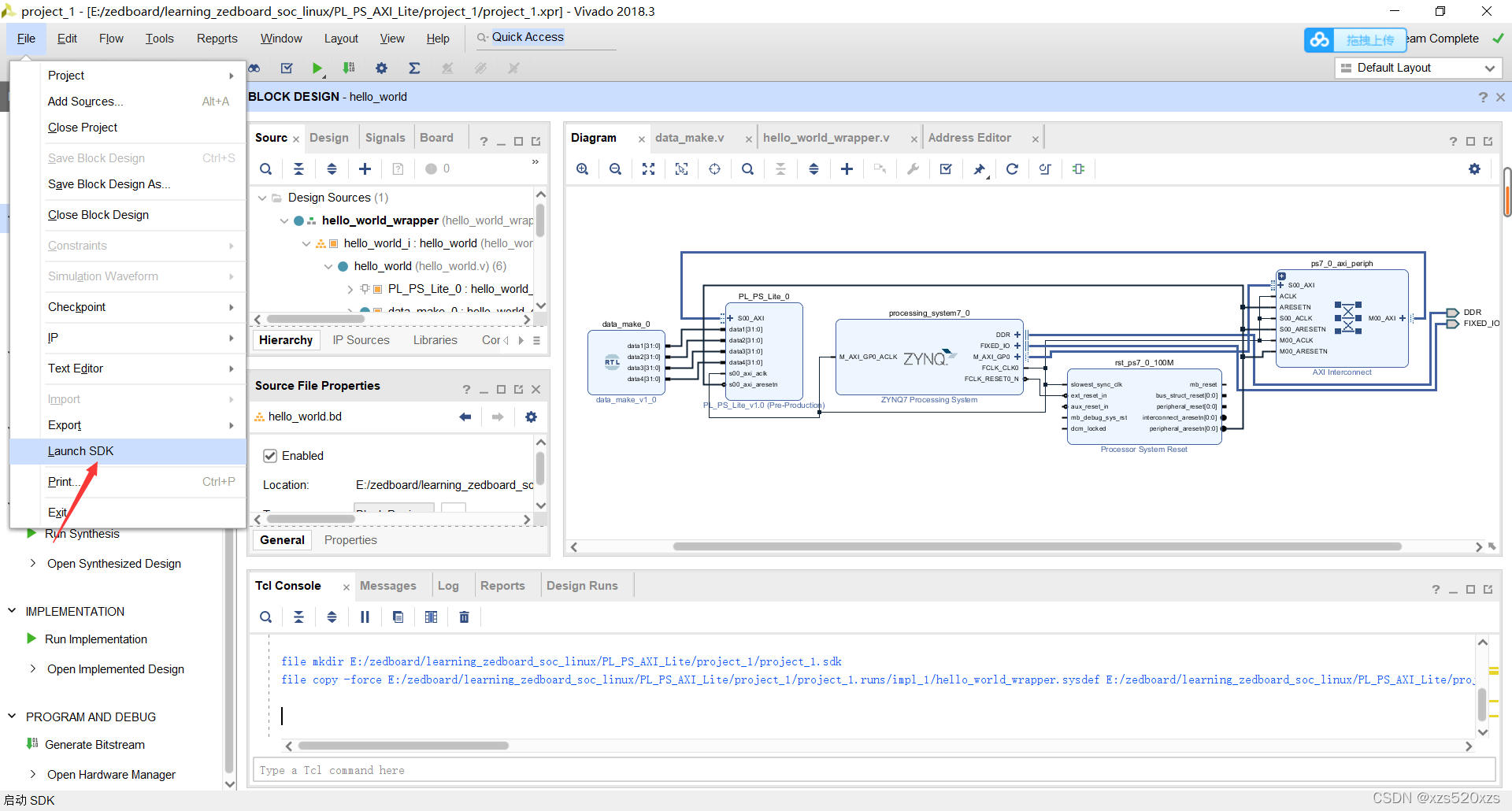

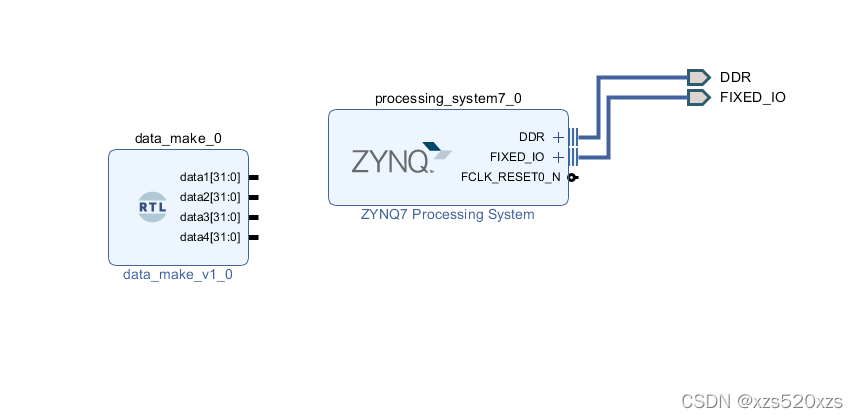

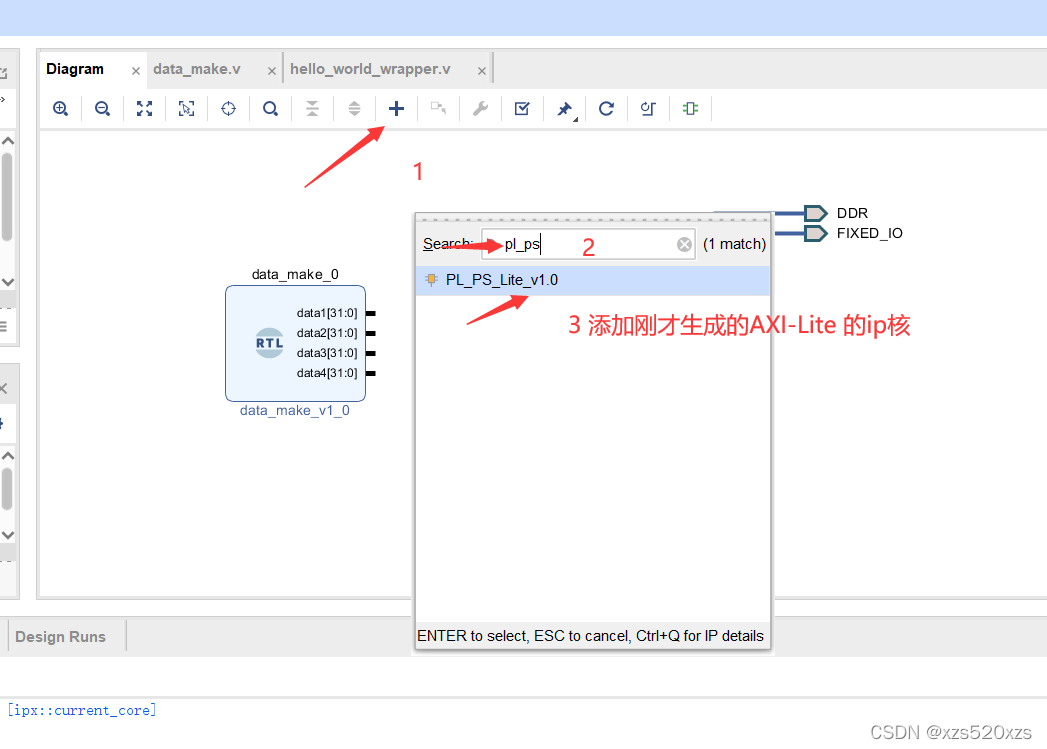

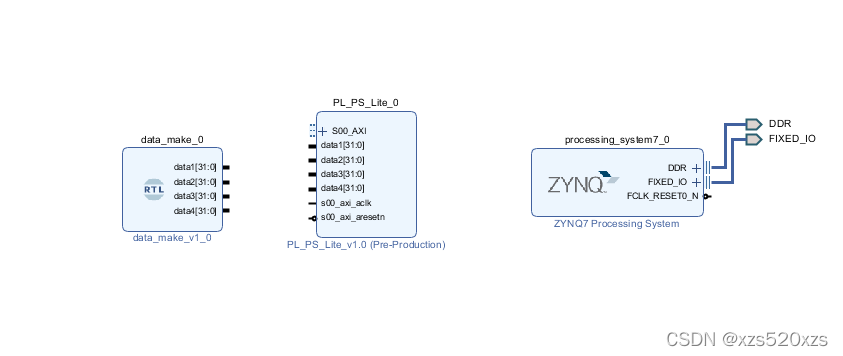

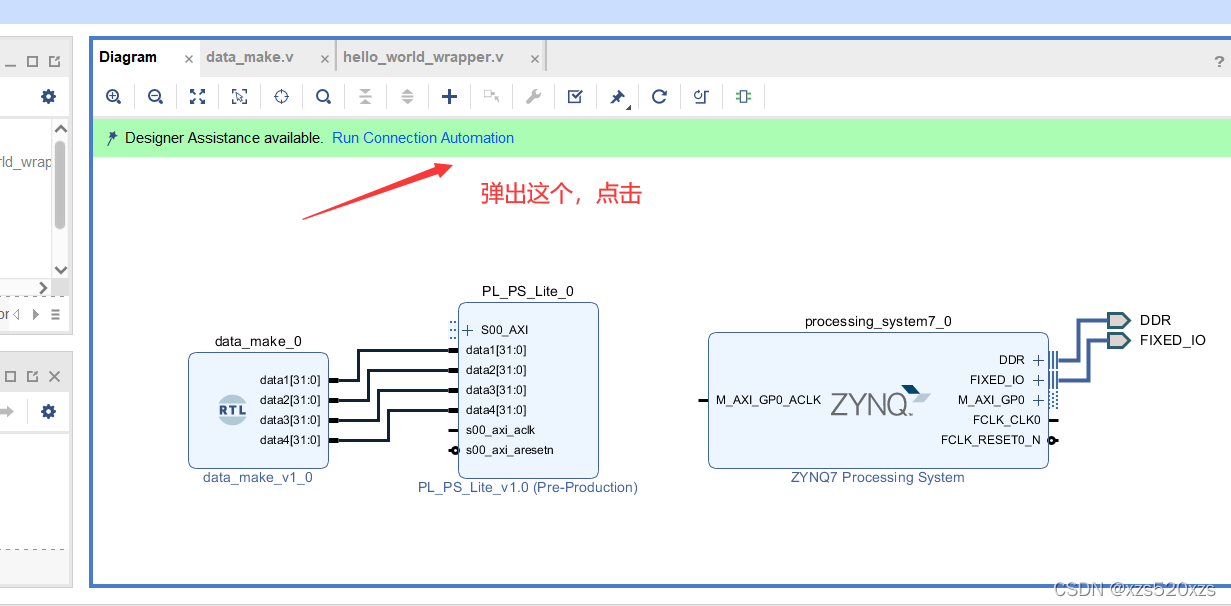

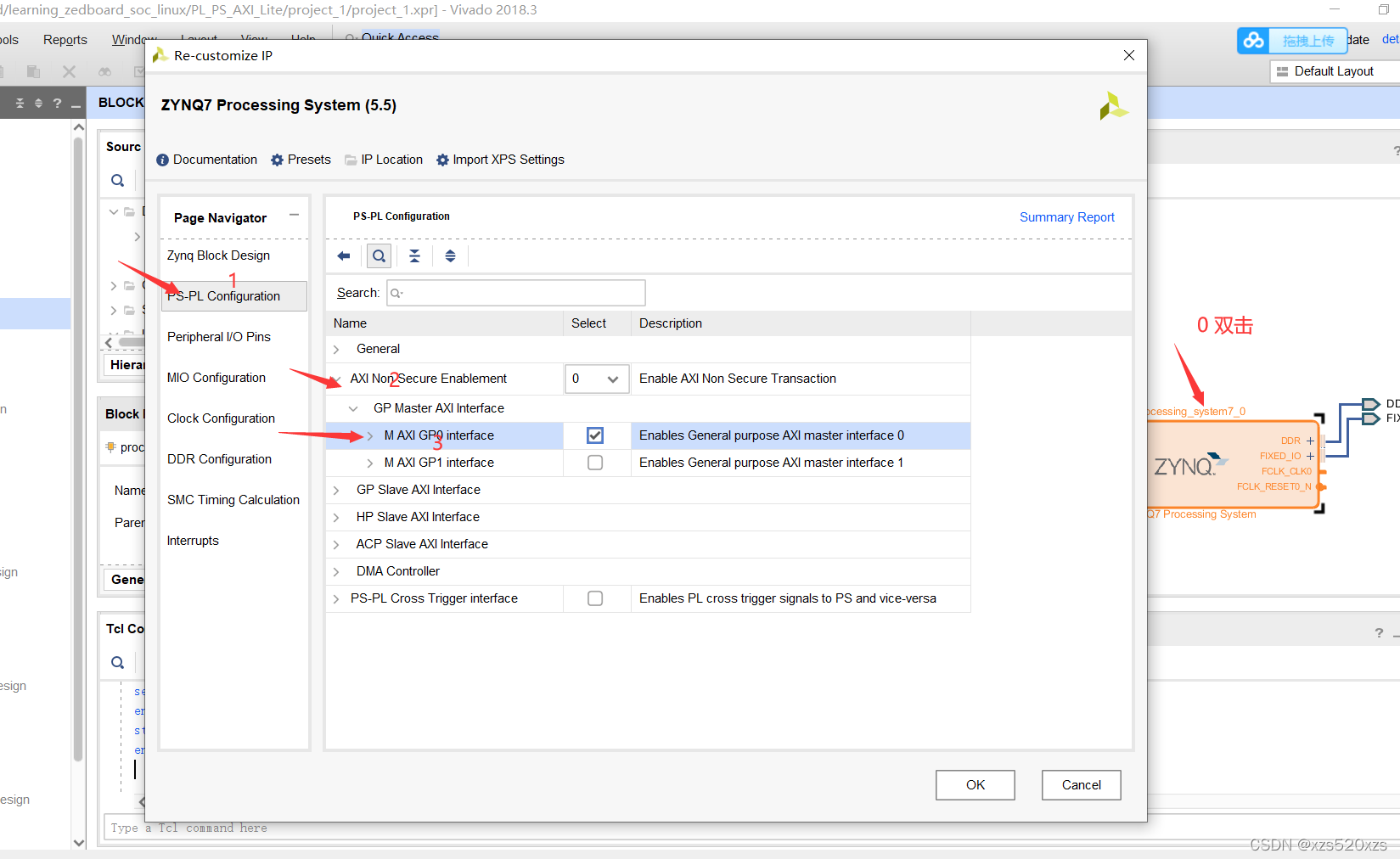

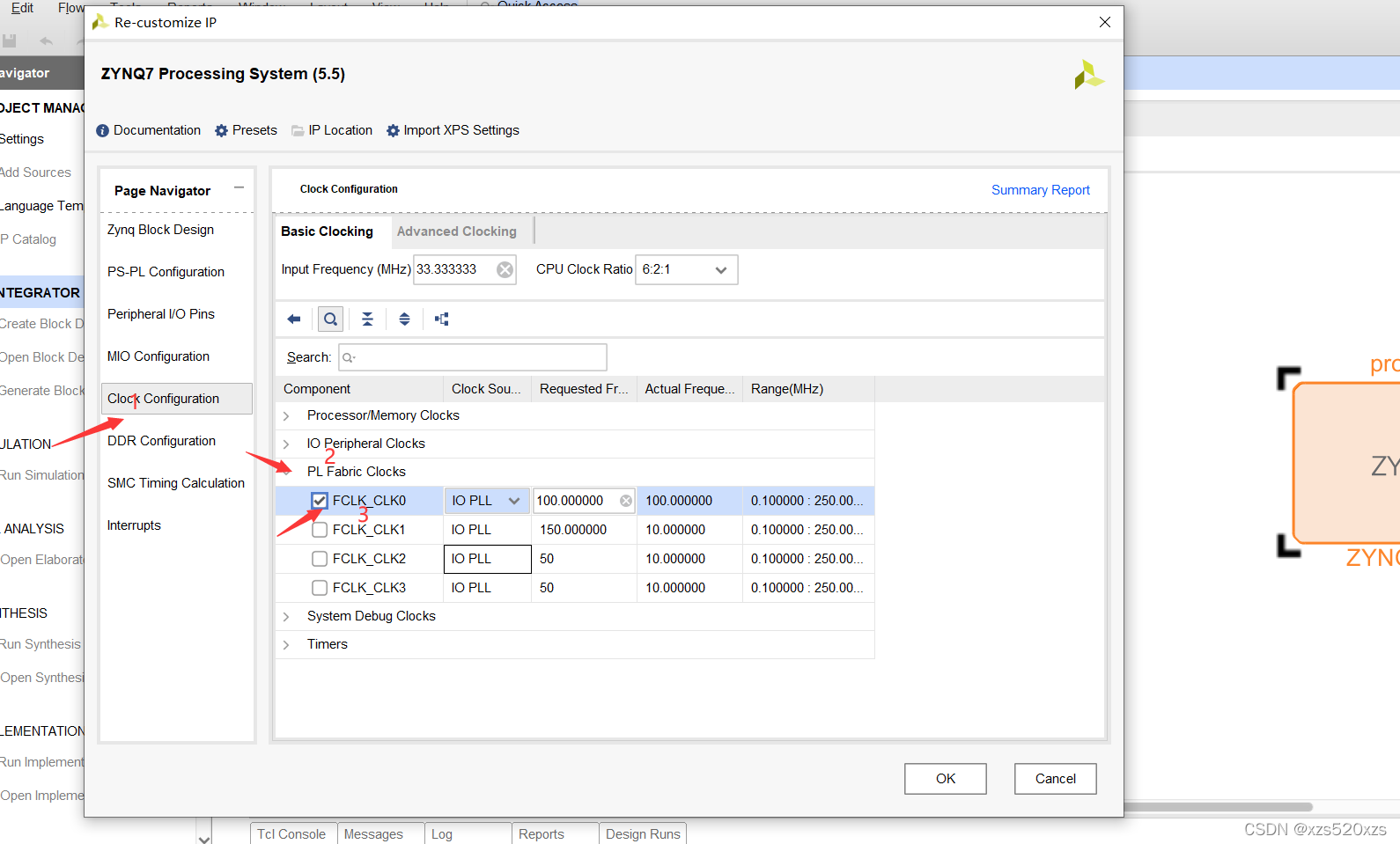

最后得到data_make这个ip核,zynq7这个是PS端,如何创建可以查看上一篇博客.

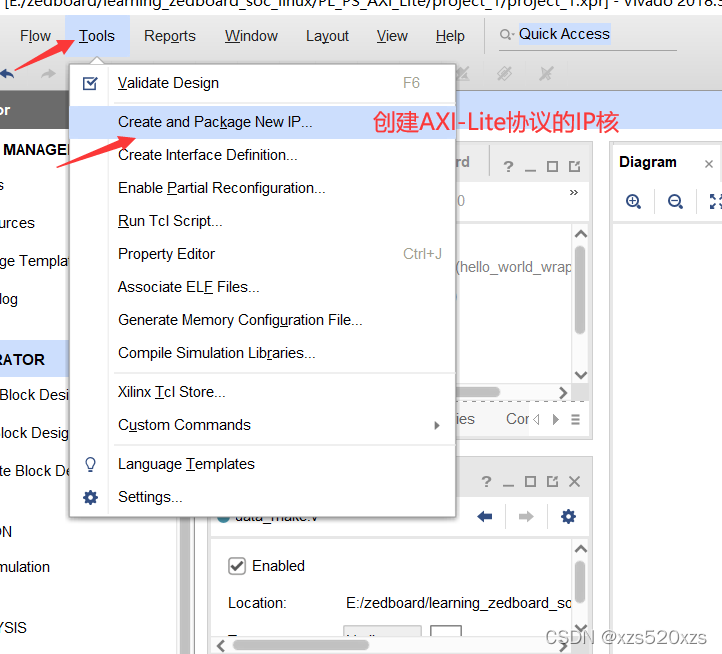

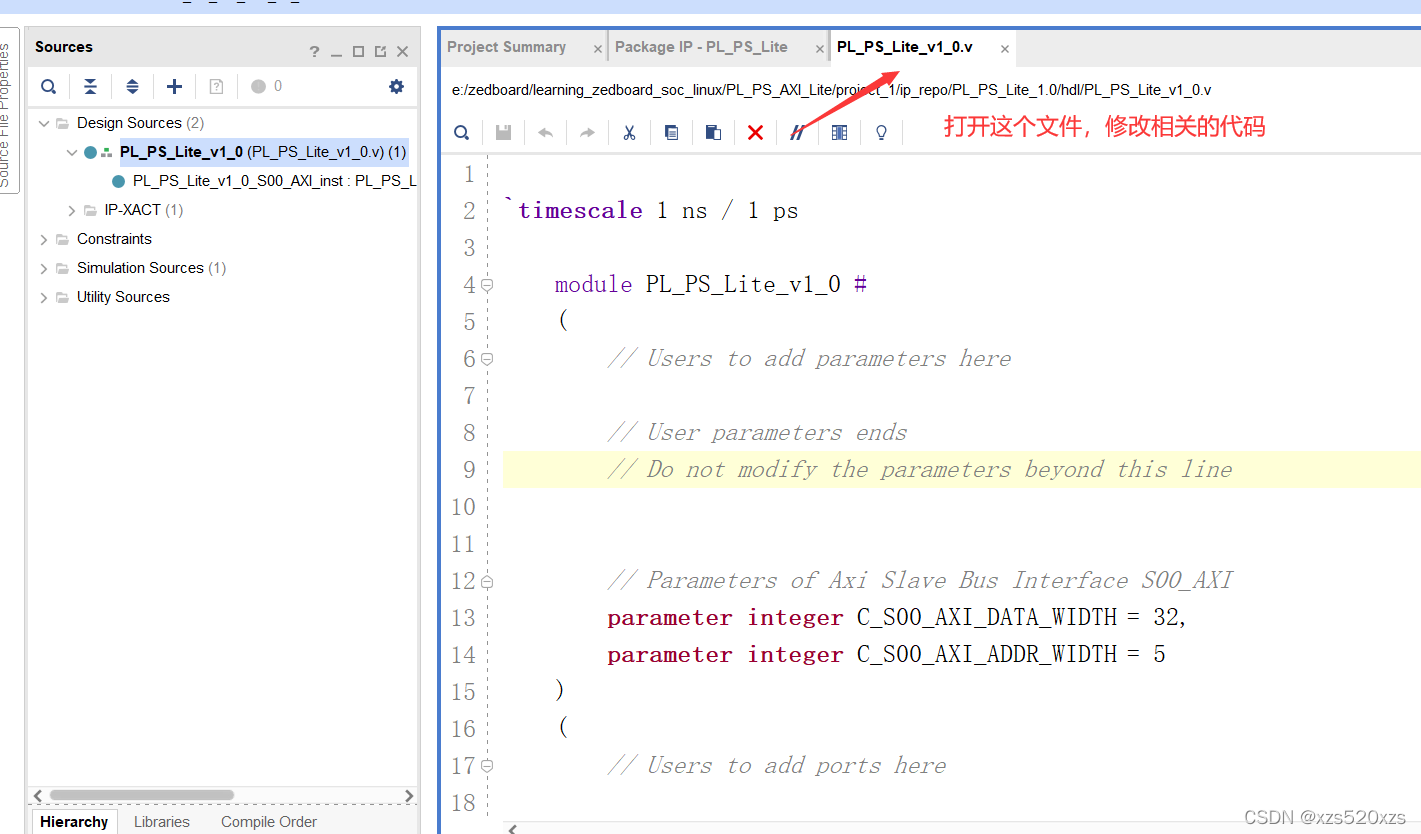

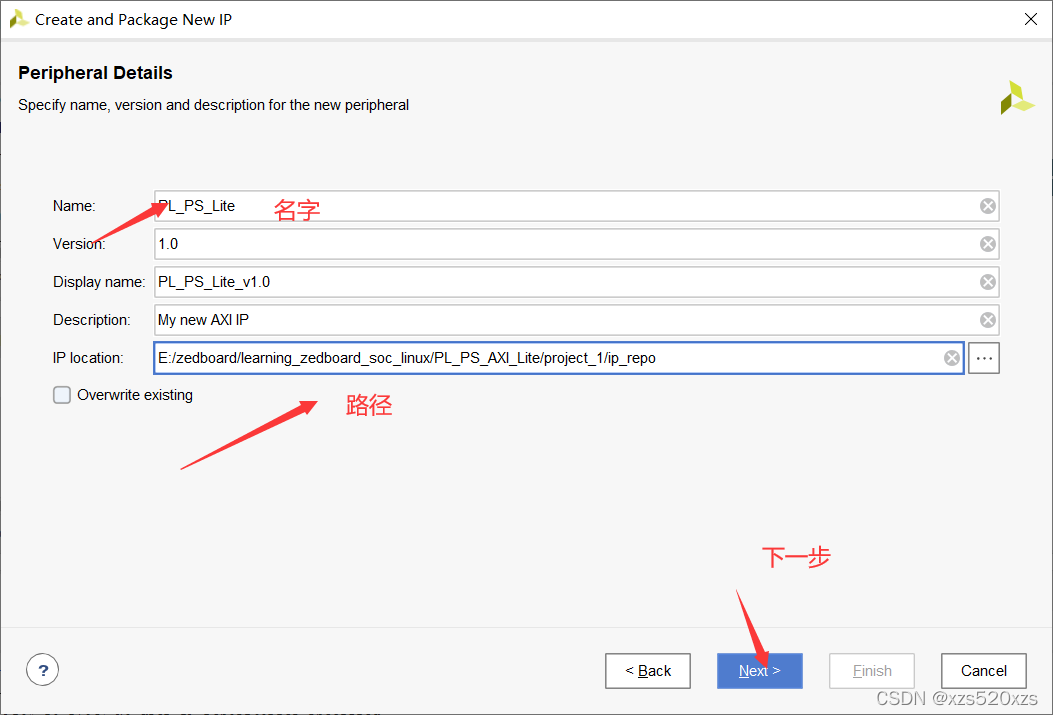

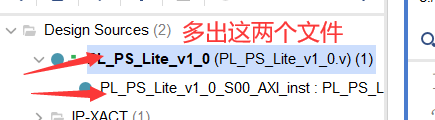

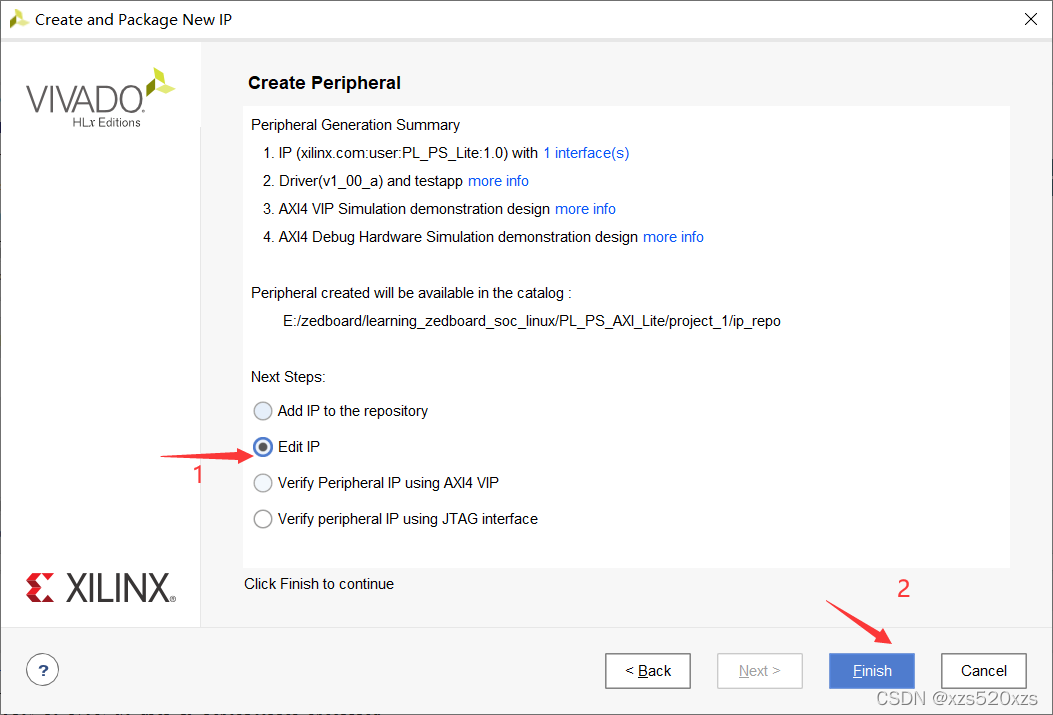

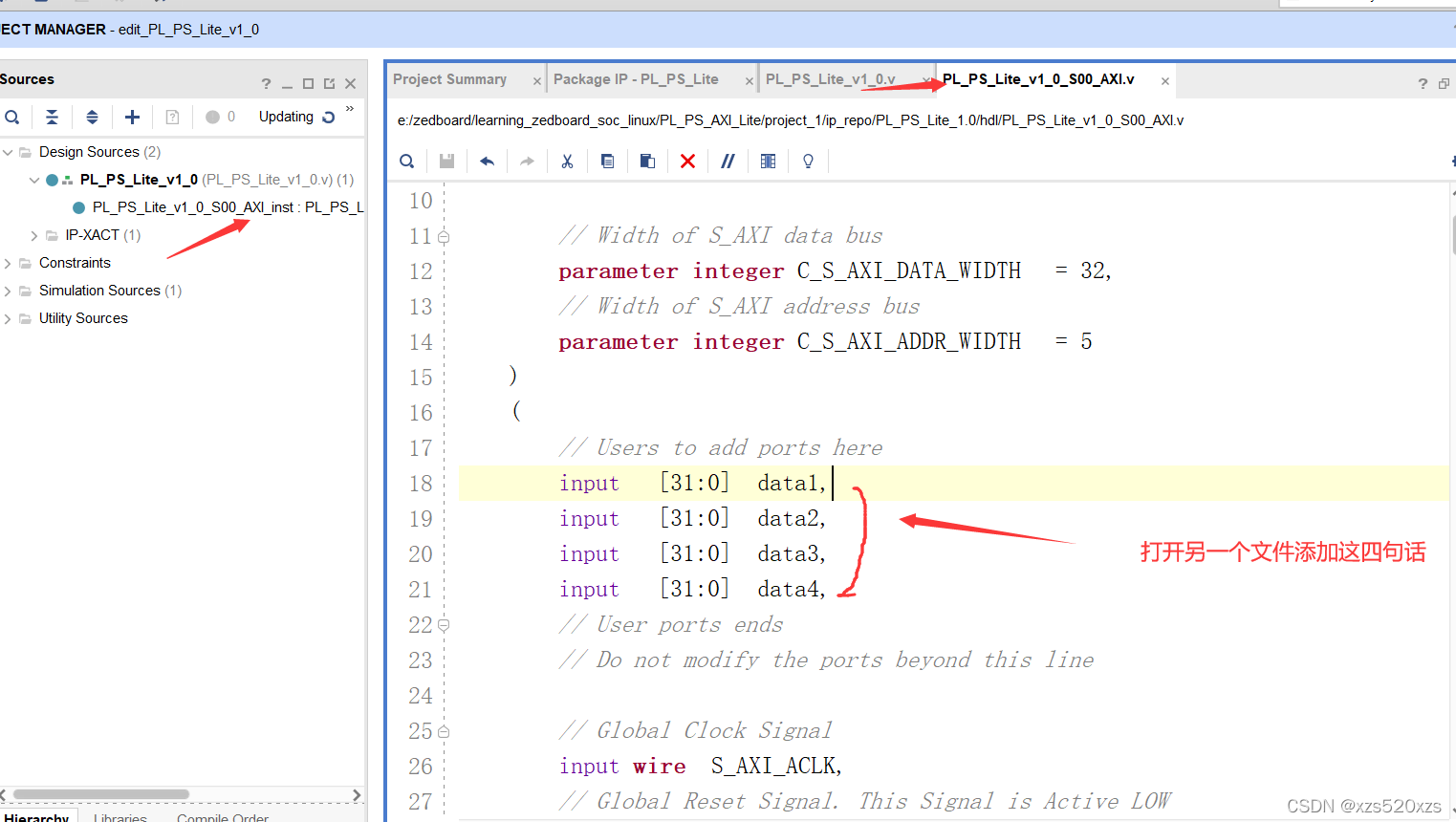

		input [31:0]    data1,
        input [31:0]    data2,
        input [31:0]    data3,
        input [31:0]    data4,

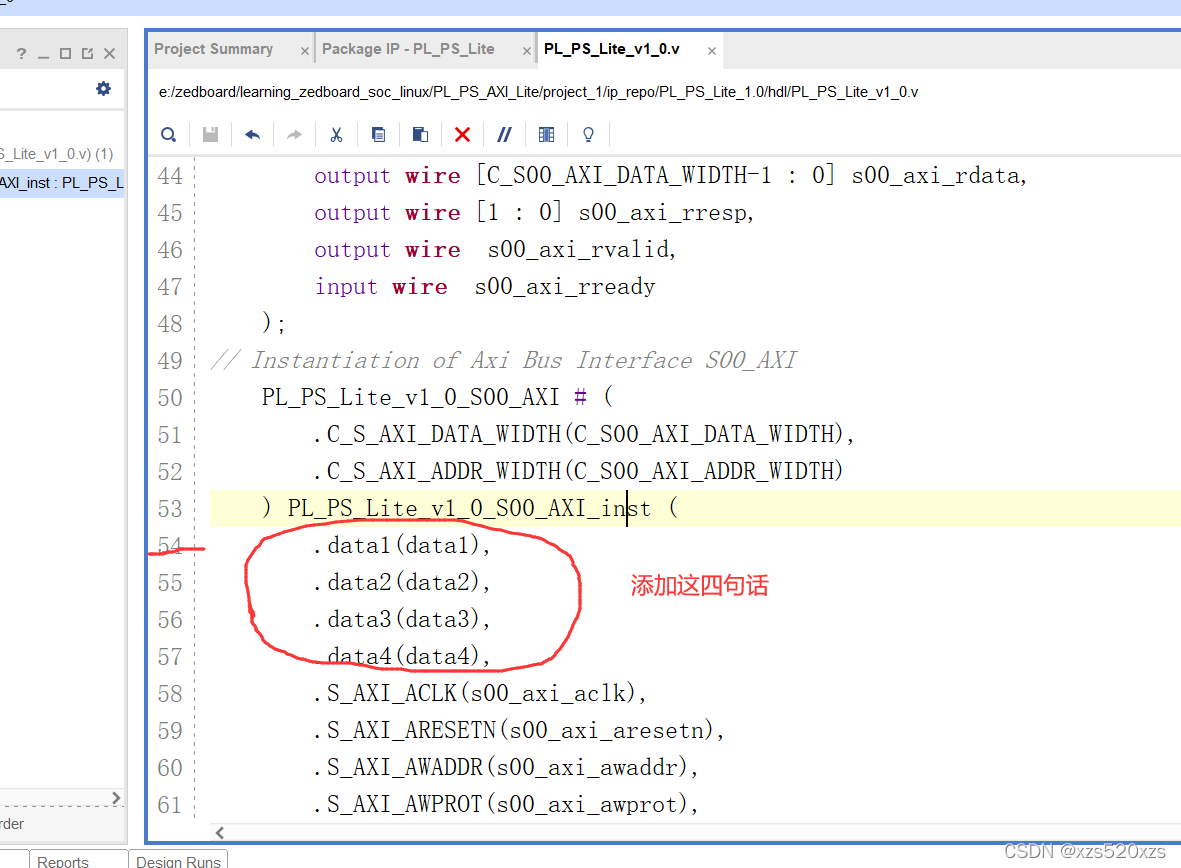

		.data1(data1),
	    .data2(data2),
	    .data3(data3),
	    .data4(data4),

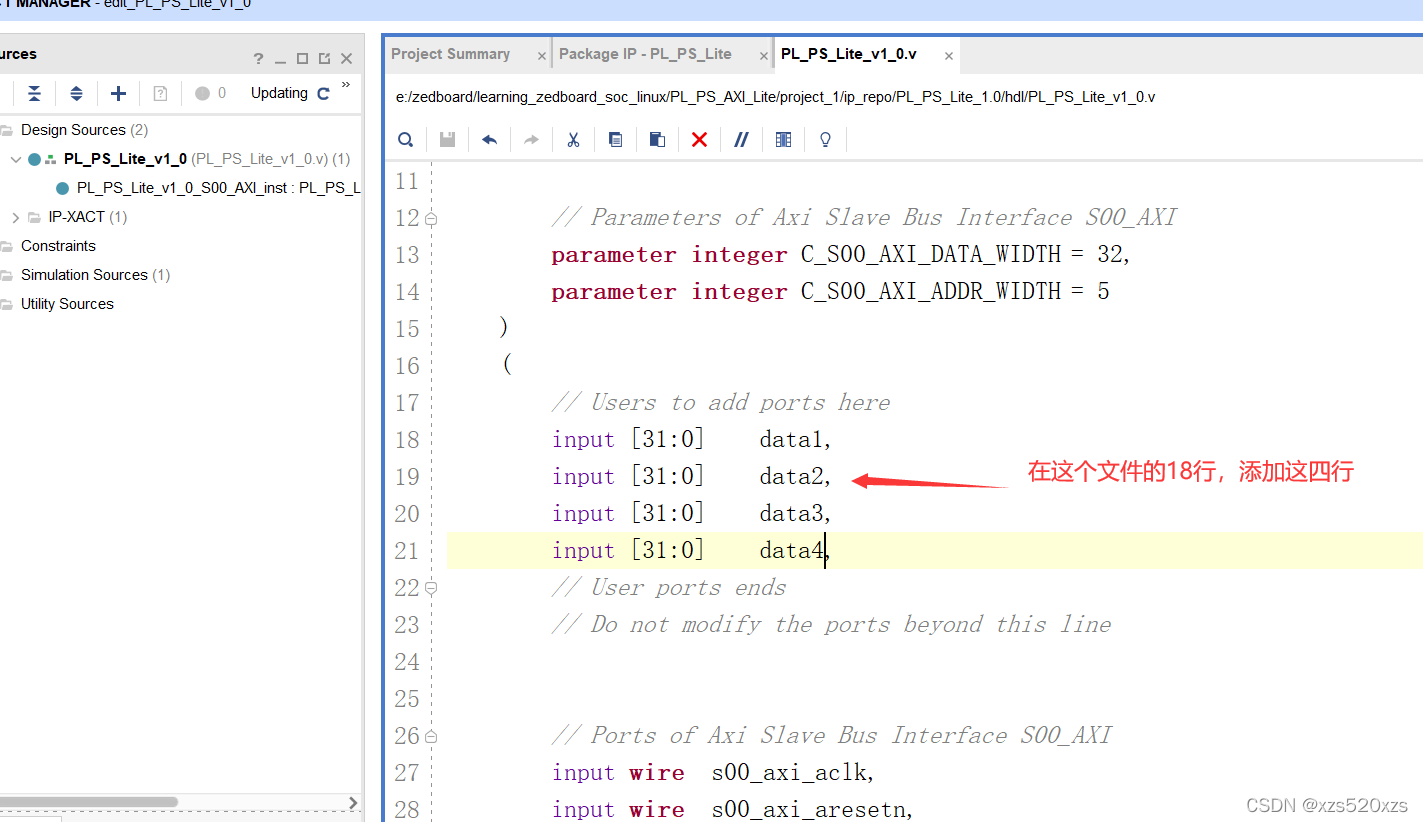

		input   [31:0]  data1,
        input   [31:0]  data2,
        input   [31:0]  data3,
        input   [31:0]  data4

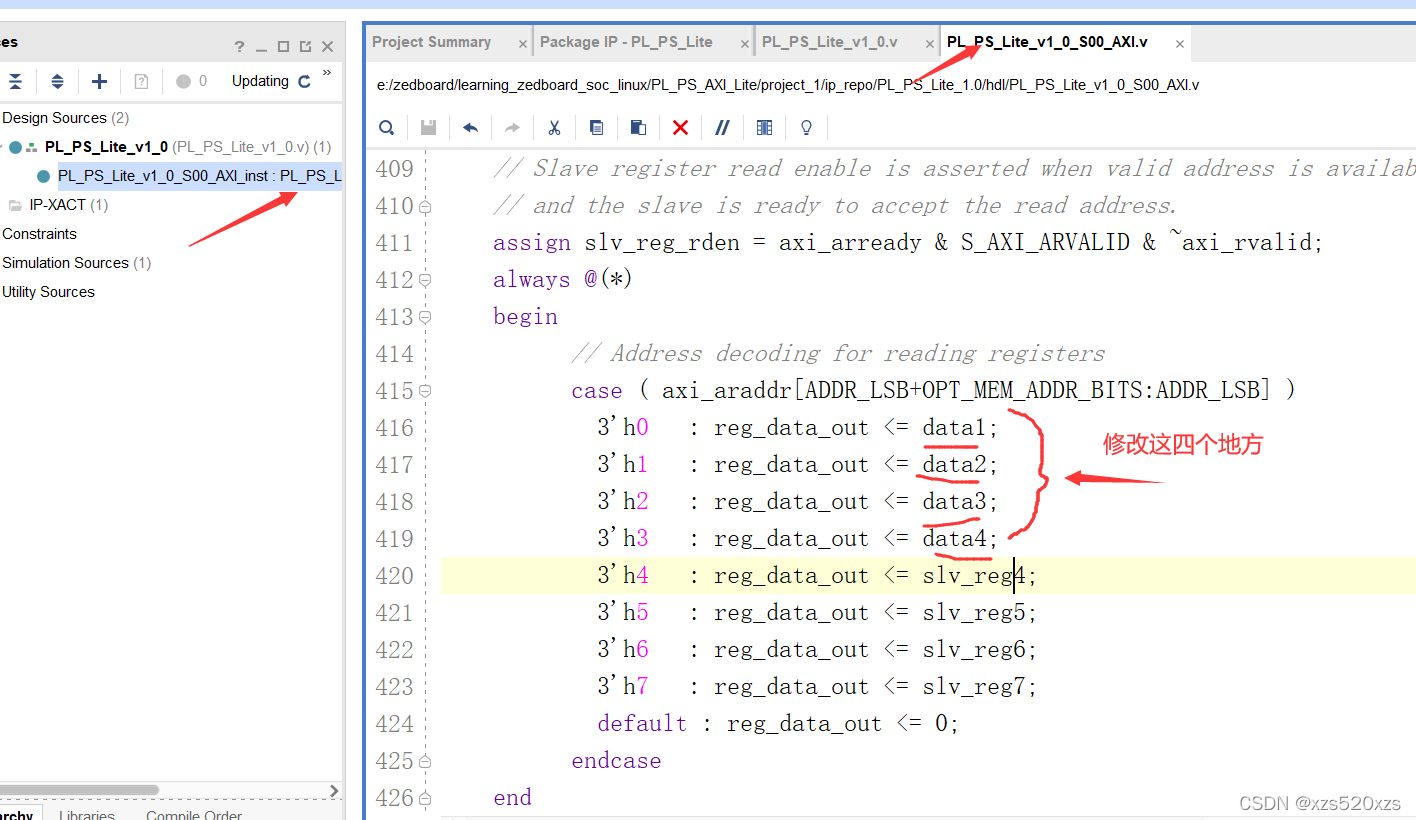

			// Address decoding for reading registers
	      case ( axi_araddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )
	        3'h0   : reg_data_out <= data1;
	        3'h1   : reg_data_out <= data2;
	        3'h2   : reg_data_out <= data3;
	        3'h3   : reg_data_out <= data4;
	        3'h4   : reg_data_out <= slv_reg4;
	        3'h5   : reg_data_out <= slv_reg5;
	        3'h6   : reg_data_out <= slv_reg6;
	        3'h7   : reg_data_out <= slv_reg7;
	        default : reg_data_out <= 0;

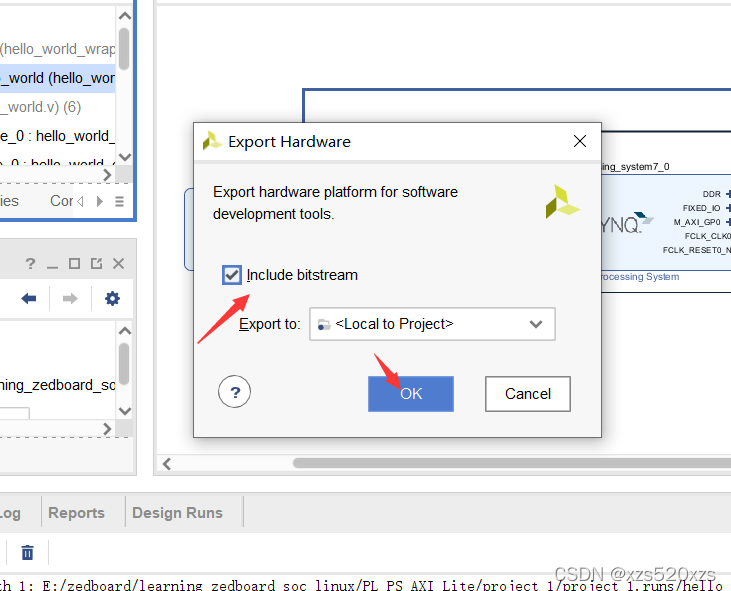

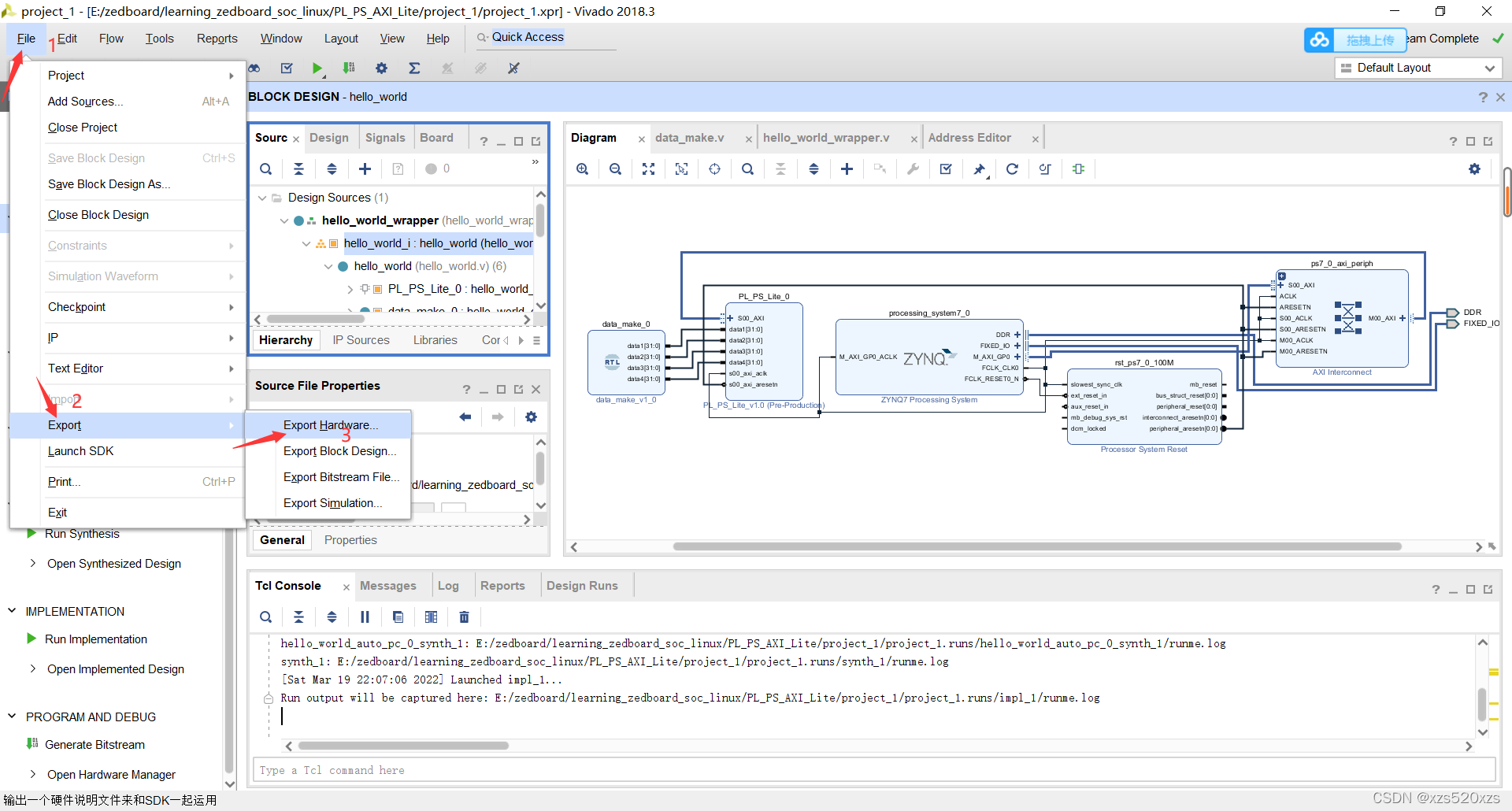

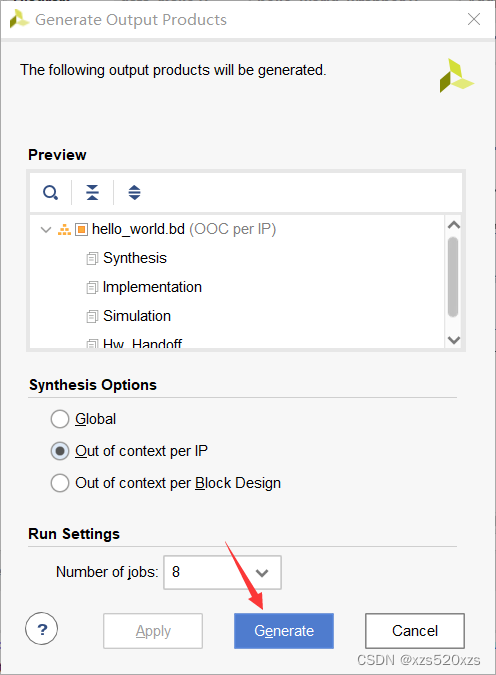

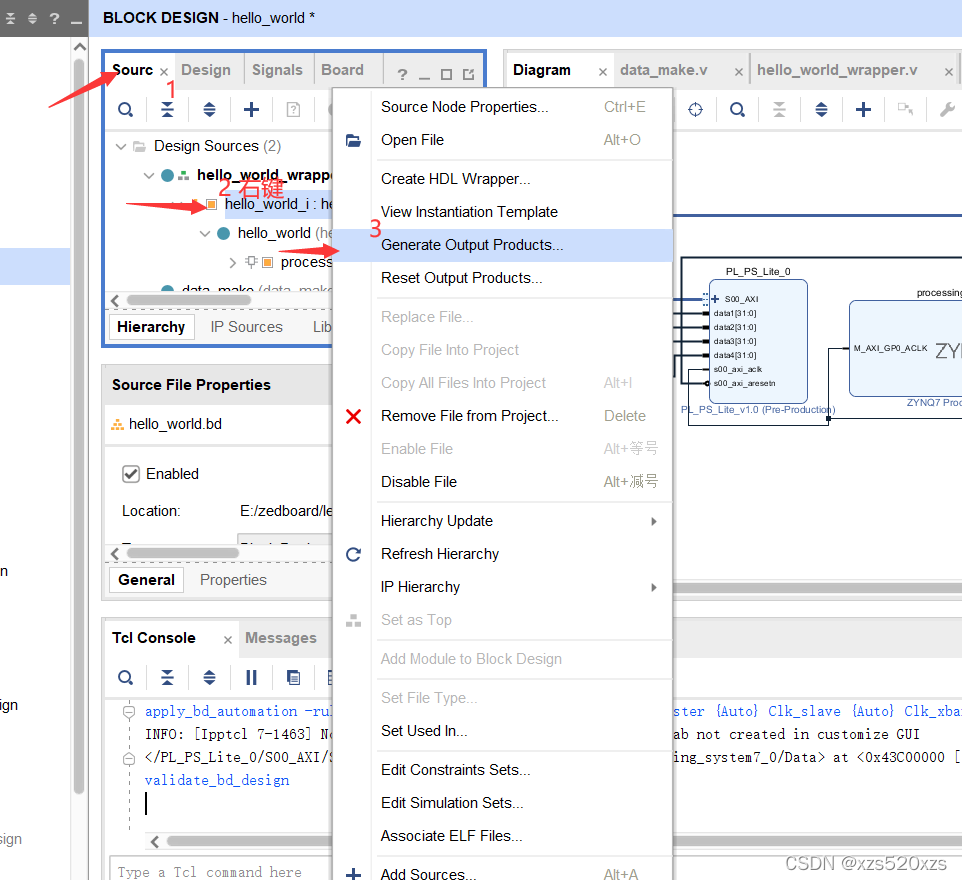

生成比特流

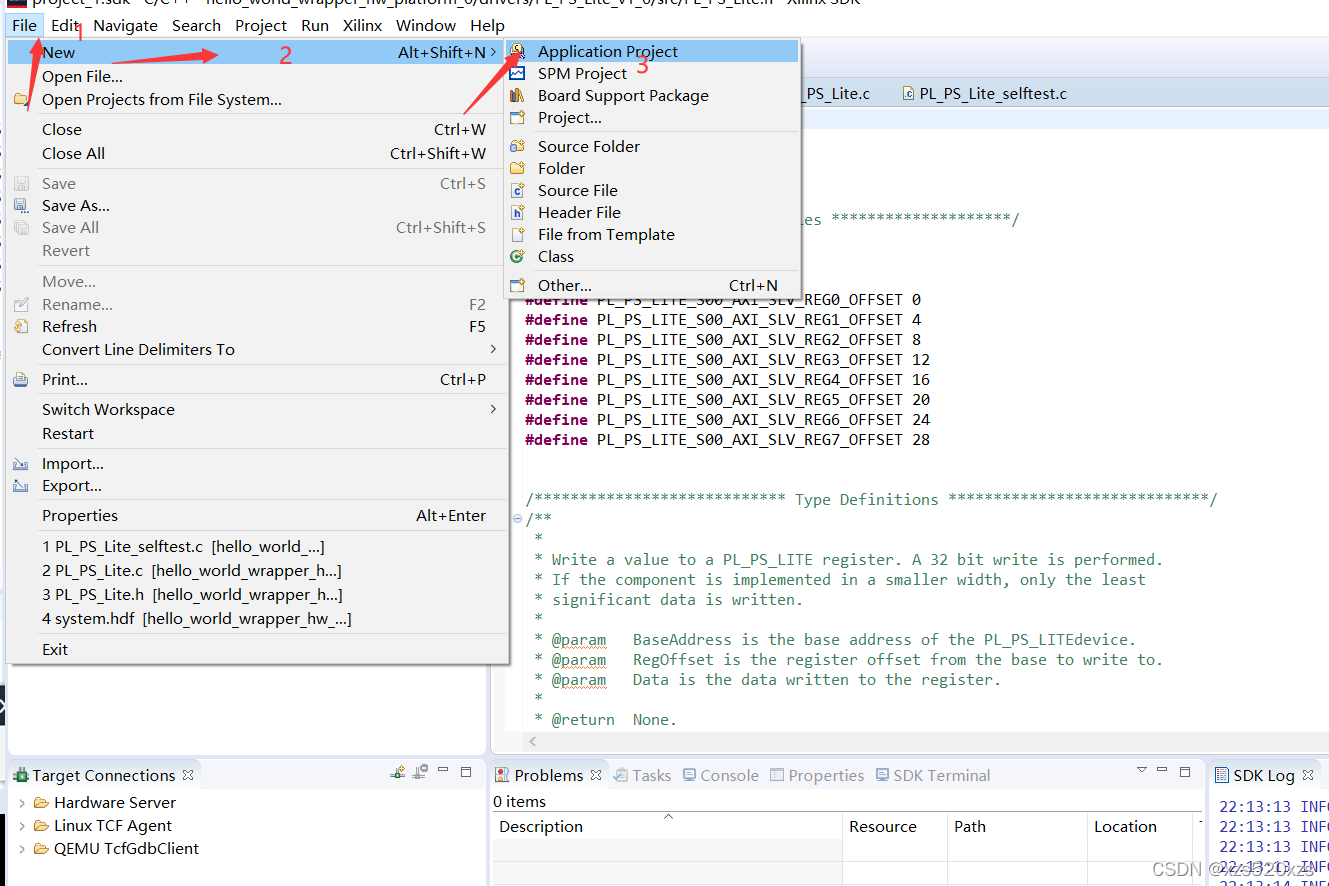

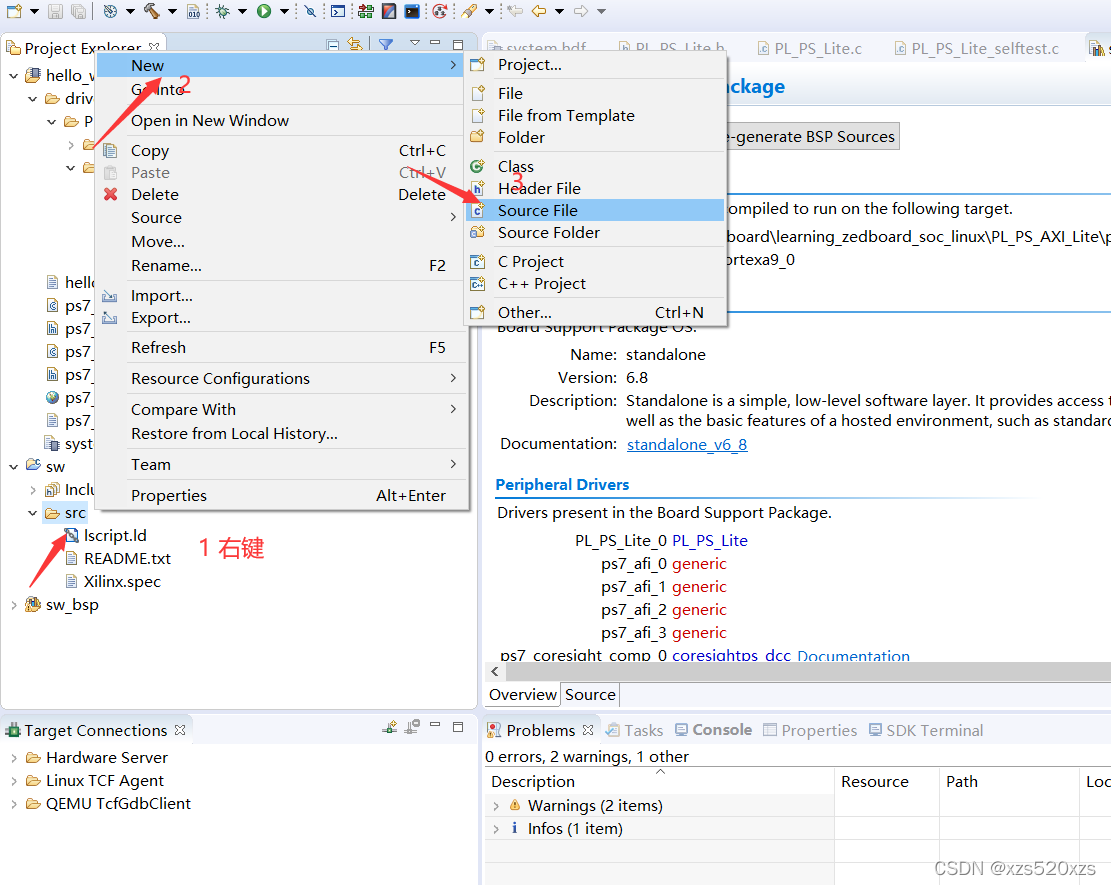

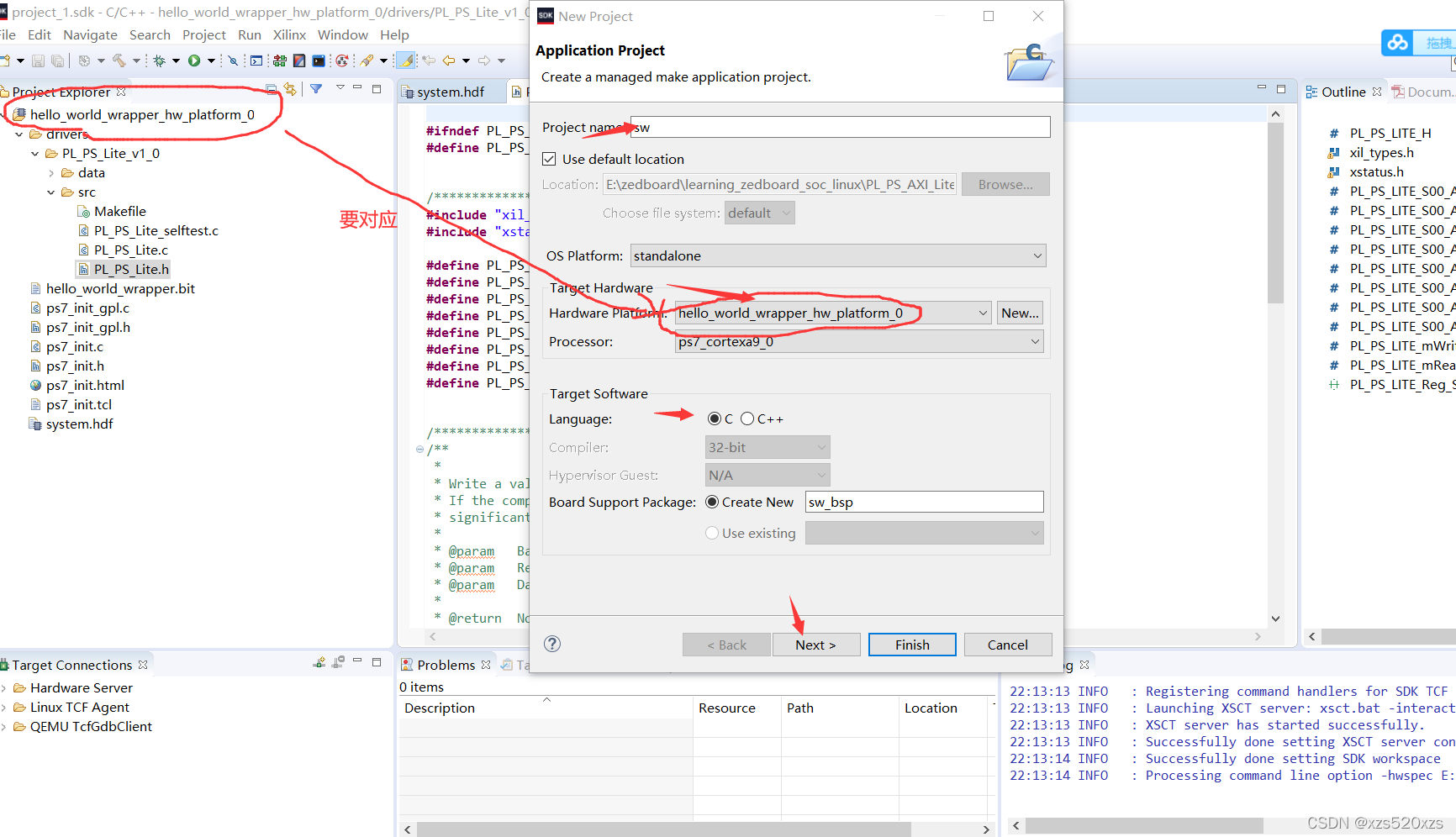

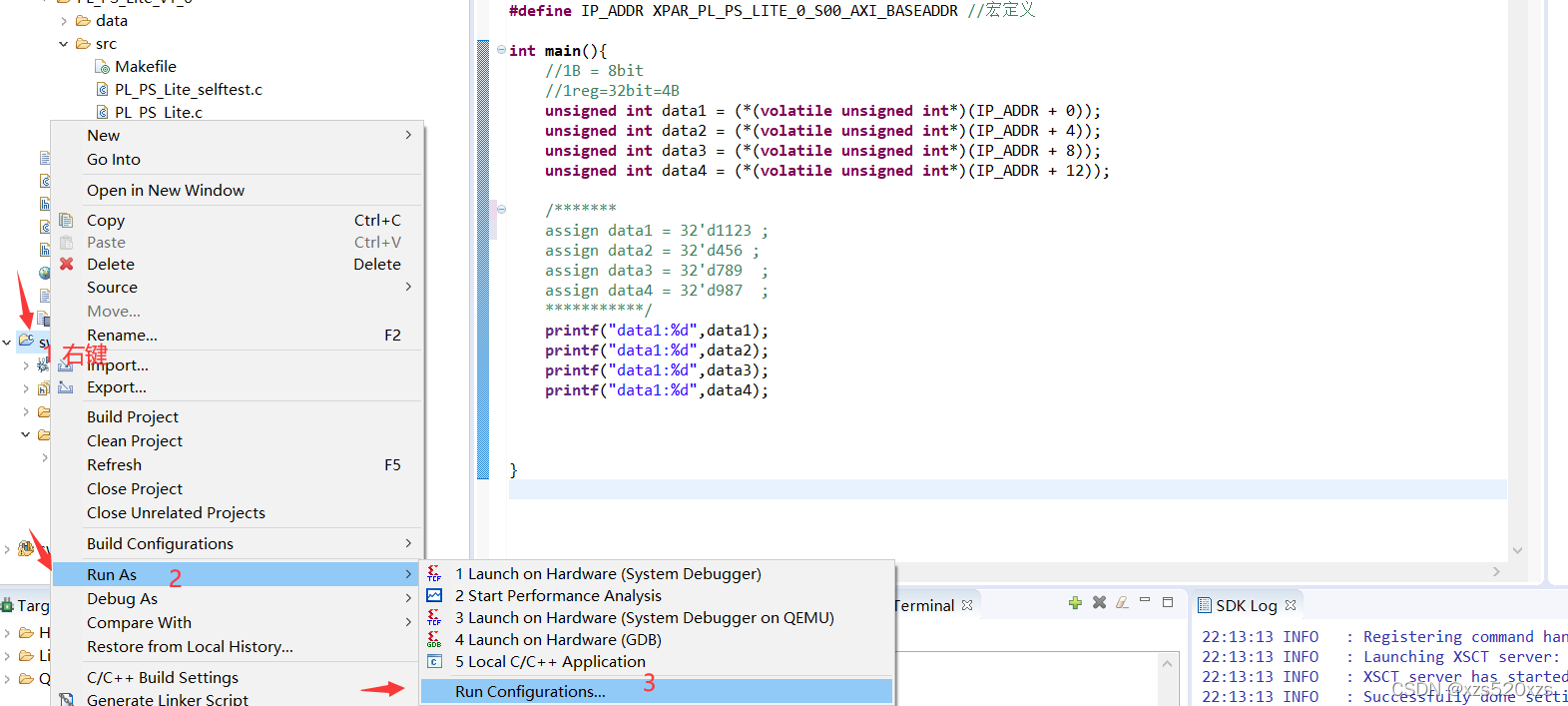

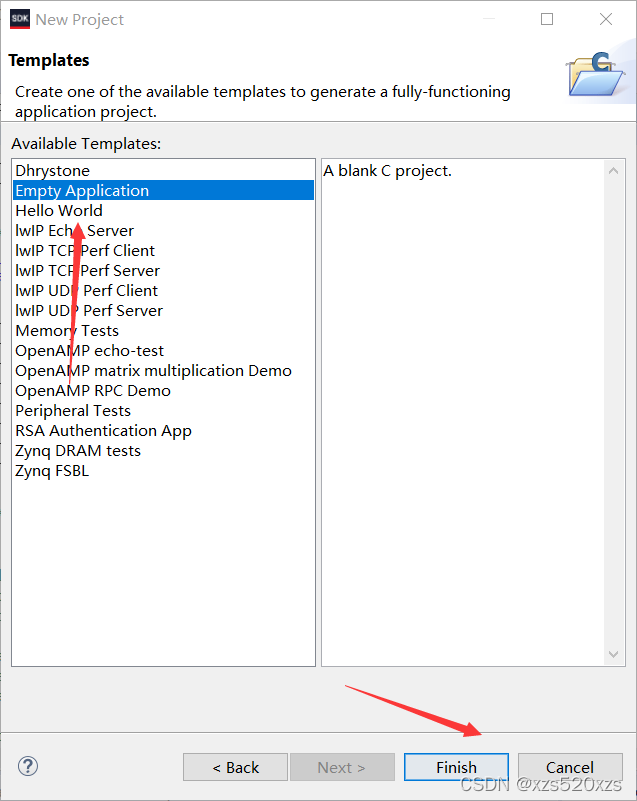

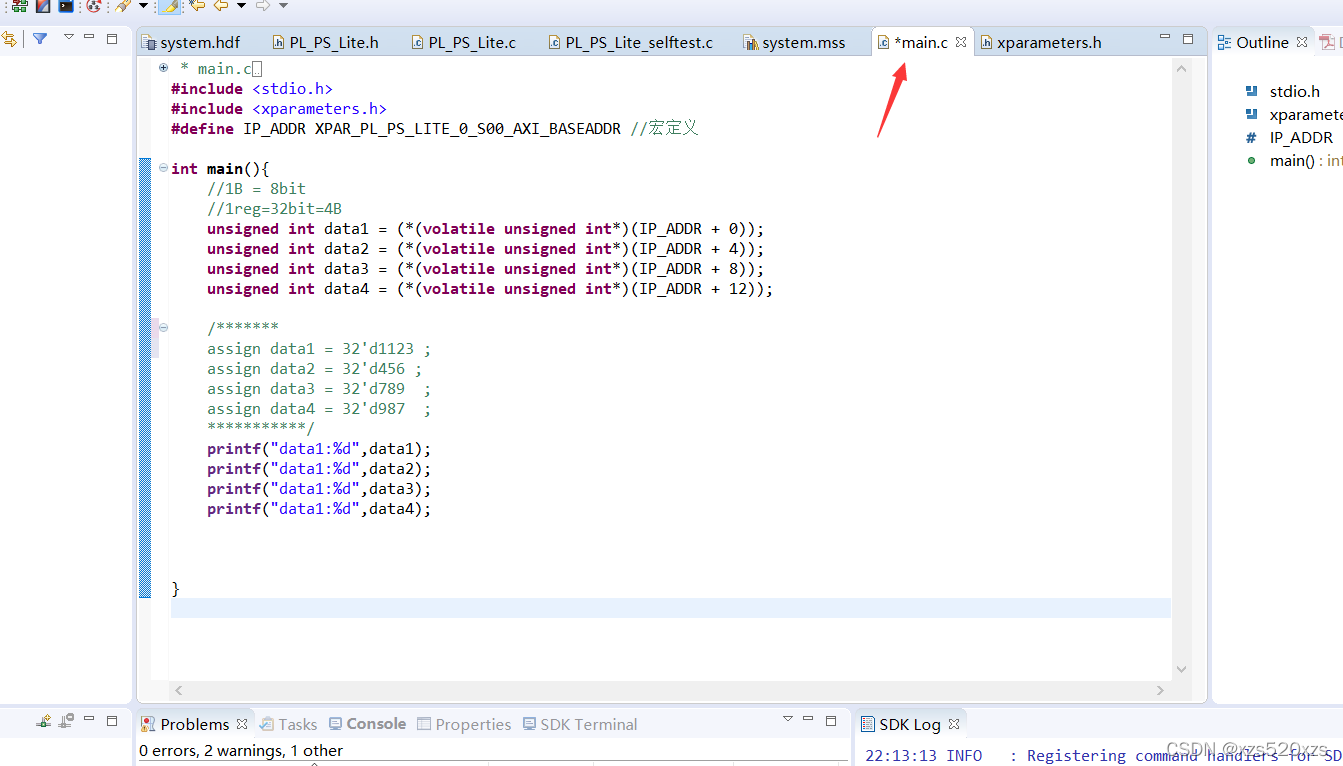

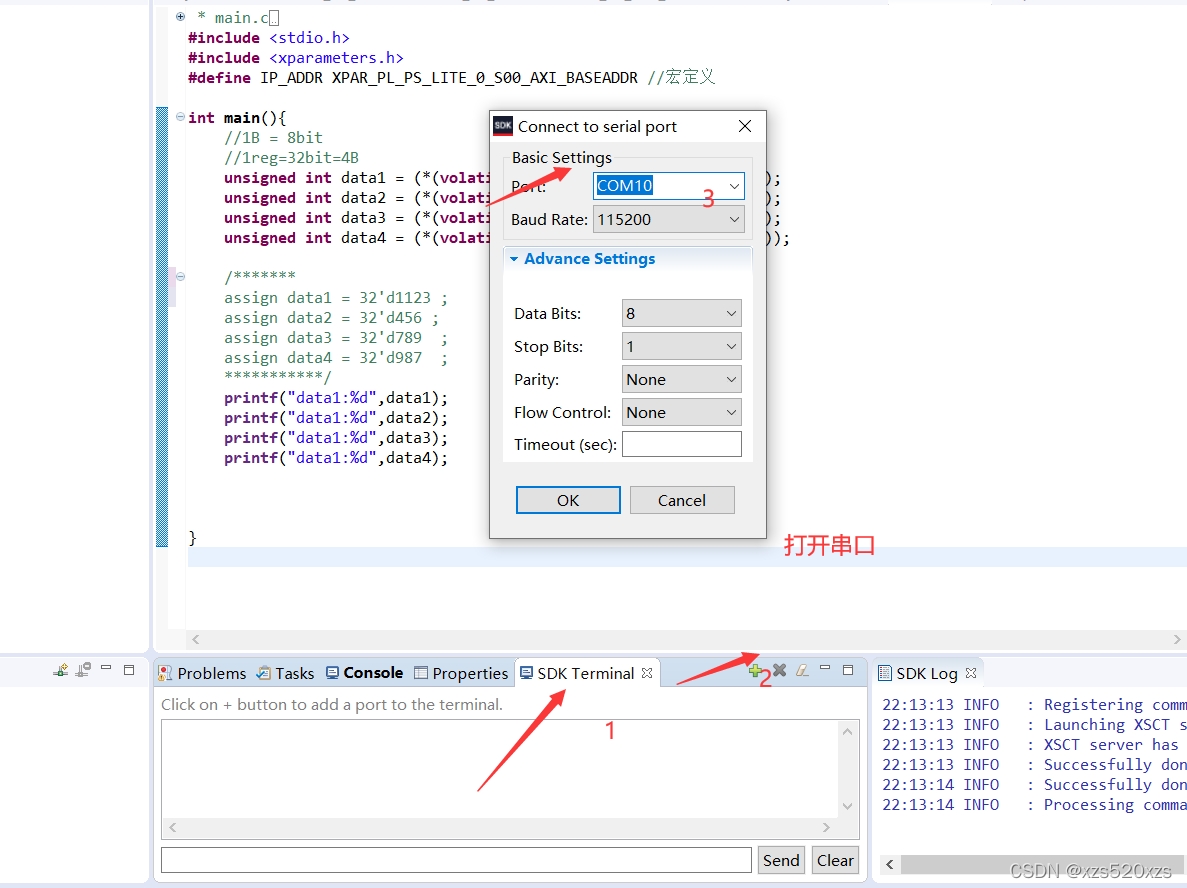

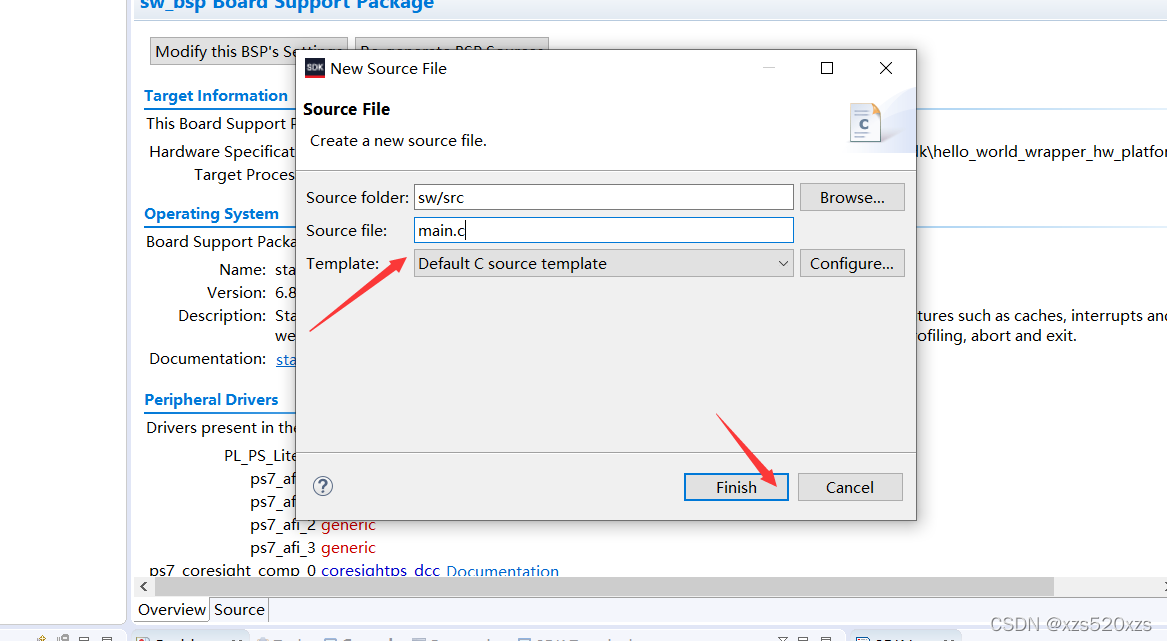

#include <stdio.h>
#include <xparameters.h>
#define IP_ADDR XPAR_PL_PS_LITE_0_S00_AXI_BASEADDR //宏定义

int main(){
	//1B = 8bit
	//1reg=32bit=4B
	unsigned int data1 = (*(volatile unsigned int*)(IP_ADDR + 0));
	unsigned int data2 = (*(volatile unsigned int*)(IP_ADDR + 4));
	unsigned int data3 = (*(volatile unsigned int*)(IP_ADDR + 8));
	unsigned int data4 = (*(volatile unsigned int*)(IP_ADDR + 12));

	/*******
	assign data1 = 32'd1123 ;
	assign data2 = 32'd456 ;
	assign data3 = 32'd789  ;
	assign data4 = 32'd987  ;
	***********/
	printf("data1:%d",data1);
	printf("data1:%d",data2);
	printf("data1:%d",data3);
	printf("data1:%d",data4);



}

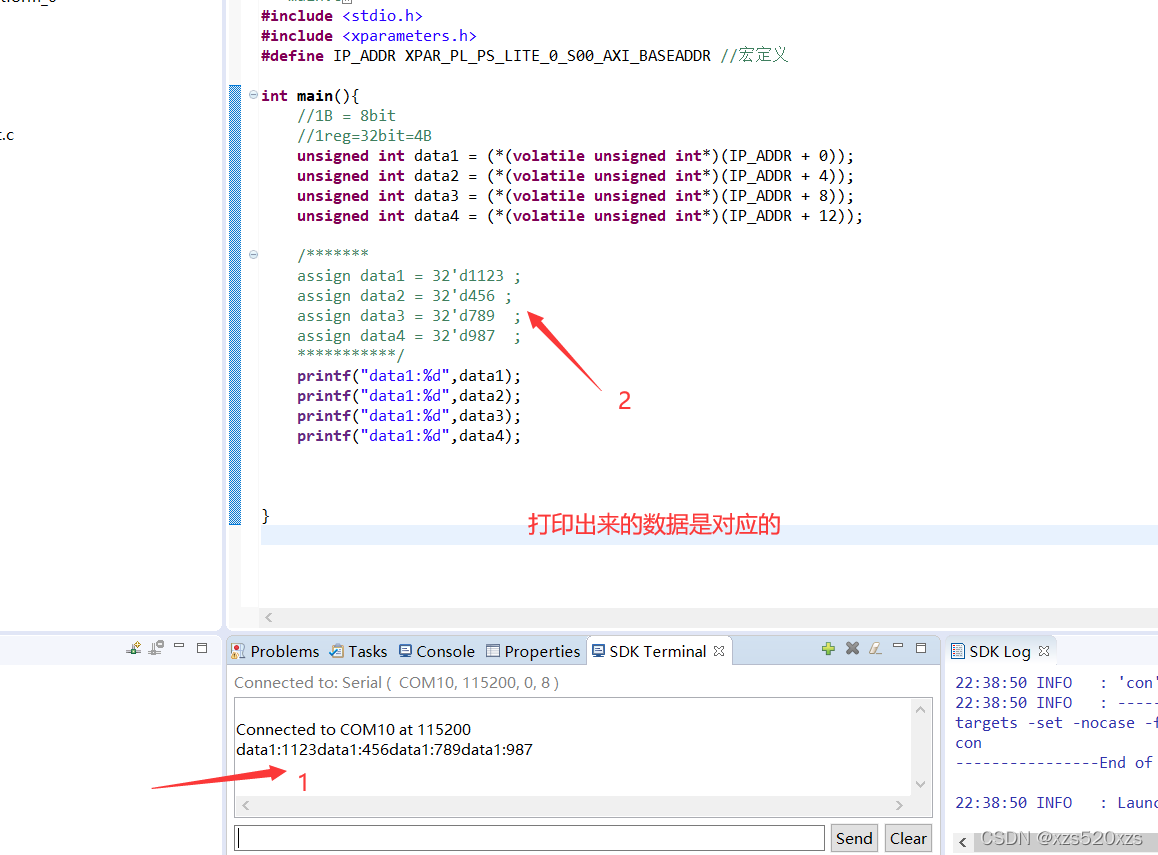

到此就完成了PL端发布数据,然后PS端通过AXI-Lite协议接受PL端的数据,并打印出来

									---晓凡  于2022年3月19日桂林书
