RSTP基础配置

RSTP基础配置

原理低述
IEEE于2001年发布的802.1标准定义了RSTP (Rupid Spanning-Tree Pocol, 快速生成树协议)。该协议基于STP协设。对原有的STP协谈进行了更加细数的修改 和补充。
STP协议风然能够解决环路问题。但是也存在一些不足。 比如STP没有细致区分端 口状志和端口角色:其次STP端口状志共有5种。印Discerding. Blodking. Litenirg. . Laming和Forsarding,收敛较慢。而且.对于用户来说Listening. Laning和Bloding 状志并没有区别。都不特发流量。根据STP的不足。RSTP 做出了改进。
RSTP新增加了2种端口角色。其端口角已共有4片:根唱口。指定墙口。Aternate 端口和Backup 端口。根端口和指定嘴口的作用与STP协设中相问，Ahenate 嘴口和 Backup端口的描述如下:
■Alkemate 嘴口就是由于学习(Lanie)到其他网桥发送的配置BPDU报文而阻 塞的场口。Alenste 端口畏供了从指定骨到慢的另一每可切换路程。作为极端口的各份 端口:
■Backup端口就是由于学习到自身发迁的配置BPDU报文而阳本的星口。Bachp 端口作为指定端口的各份。提供了另一条从根桥到相应网段的各份退路。
RSTP把原来的s种状志缩减为3种.根据端口是否转发用户选量和学习MAC地址 来划分:如果不转发用户流量也不学习MAC地址。那么嘴口状志就是Discrding状态: 如果不转发用户流量但是学习MAC地址。那么第口状志就是Lesming状古:如果既转 发用户流量又学习MAC地址。那么增口状志就是Forsarding状态。
RSTP的快速收敛机制可分为以下3种。

■ProposalAgremnent机制:当一个端口被选举成为指定端口之后。在SIP中。 该 场口至少要等特一个Forvard Delay (Learing) 时间才会迁移到Fonarding状态。而在 RSTP中。此省口会先进入Dbcndng状5。再通过PropoalAgocmet机制(可简称“PA 机制7)快速进入Forwarding状志。这种机制必项在点到点全双工链路上使用:
■极端口快速切换机制:如果网络中一个根暗口失效。那么网络中最优的Alecmate 端口将成为根端口.进入Forsarding状志。因为通过这个Alemle端口连接的网段上必然有个指定嘴口可以通往根析。
■边缘墙口的引入:在RSTP星面.如果某一 个指定嘴口位于整个网络的边续。 印不再与其他交换设备连接。而是直接与共喝设备直连。这种端口叫做边缘端口。边 缘墙口不接收处理配置BPDU.不参与RSTP运算.可以由Dissble直按转到Forvarding 状态。且不经历时延。就像在端口上将STP禁用。但是一旦边缘端 口收到配置BPDU, 就丧失了边缘嘴口属性。成为普酒SIP端口。并重所进行生成树计算，从面引起网络 震蒋。

实验内容

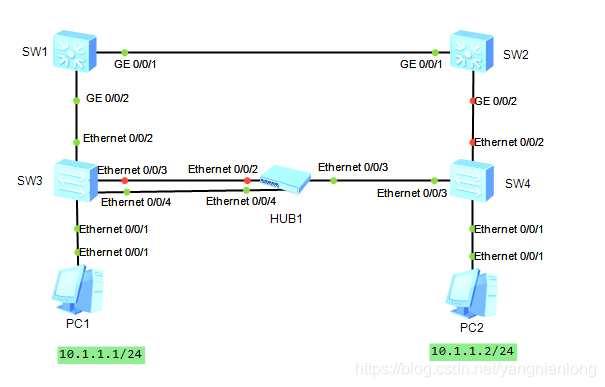

本实验视拟公司网络场景。S3和S4是接入层交换机。负责用户的接入。SI和S2 是汇聚层交换机。四台交换机组成一卡环形网络。为了防止网络中出现环路。产生网络 风琴。所有交换机上都需要运行生成树片设。同时为了加快网络收数速度。网络管理员 选择使用RSTP协议。且使得性能较好的S1为极交换机。S2 为改极交换机。并配置边 缘耀口进- 步优化公司网络。

1.基本配置

根据实验编址表进行相应的基本IP地址配置，并使用ping命令检测各直连链路的连通性。PC-1 的配置如图4-4所示，PC-2 的配置方法相同，此处省略。
配置完成后，测试主机间的连通性

PC>ping 10.1.1.2
Ping 10.1.1.2: 32 data bytes, Press Ctrl_C to break
From 10.1.1.2: bytes=32 seq=1 ttl=128 time=110 ms
From 10.1.1.2: bytes=32 seq=2 ttl=128 time=157 ms
From 10.1.1.2: bytes=32 seq=3 ttl=128 time=157 ms
From 10.1.1.2: bytes=32 seq=4 ttl=128 time=171 ms
From 10.1.1.2: bytes=32 seq=5 ttl=128 time=172 ms

2.配置RSTP基本功能

在汇聚层交换机S1、S2 及接入层交换机S3、S4上，把生成树模式由默认的MSTP改为RSTP。由于华为交换机上默认即开启了MSTP,故只需修改生成树模式即可。

[SW1]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

[SW2]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

[SW3]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

[SW4]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

配置完成后，在交换机S1、S2. S3和S4.上都使用display stp命令去查看生成树的模式及根交换机的位置。

[SW1-cluster]display stp
-------[CIST Global Info][Mode RSTP]-------
CIST Bridge         :32768.4c1f-cc9e-500e
Config Times        :Hello 2s MaxAge 2
