仲裁器理论基础

在多模块共享同一资源时，需要仲裁器来决定谁可以使用共享资源（如memory access).所以输入是各模块的请求（req），输出是grant。

仲裁器(arbiter) 在FPGA主要用于多个source源同时发出请求时，根据相应的优先级来响应哪一个source。FPGA的仲裁器分为轮询仲裁器(Round-Robiin)和固定优先级仲裁器(Fixed-Priority)。

    轮询仲裁器规则
    轮询仲裁的规则是当0、1、2、、、N-1个source信号源同时向仲裁器发出请求时，初始情况下source 0的优先级最高，当仲裁器响应了source0后，source1的优先级最高，依次类推。
    轮询仲裁器实现
    轮询仲裁器的实现分为检测仲裁器输入口source信号源的request，根据当前仲裁器的优先级响应相应的request，仲裁器grant输出source端的请求，更新仲裁器的优先级。

    固定优先级仲裁器规则
Fixed-priority Arbiter顾名思义当0、1、2、、、N-1个source同时发起request，Source 0的优先级最高，即便source0被响应完后，仍为最高优先级，其中优先级按照序号逐渐降低。
    固定优先级仲裁实现
固定优先级仲裁器在FPGA实现与轮询仲裁器类似，唯一不同的是轮询仲裁在每次响应完request后会对优先级进行更新，而固定优先级则不需要此步骤。


       SoC 设计广泛采用共享总线式的片上通信，其中的仲裁器是共享总线的关键技术之一。AMBA AXI 总线协议以高性能、高频率的系统设计为目标，适合高带宽、低延迟的系统设计，可以达到高频率的操作而不需要复杂的总线桥，满足众多部件的接口要求，具备高度灵活的互联结构，并且向后兼容 AHB 和 APB 接口。

        共享总线是一种常见的总线结构，多个总线上的设备拥有共同的地址线和数据线。
当一个总线设备希望占据总线进行数据收发操作时，需要通过属于自己的arequest信号向仲裁器发出申请，只有得到仲裁器的许可(对应的agrant置1 )时才能进行数据收发操作，没有得到许可的总线设备不能发起数据操作，否则将会出现多个设备同时驱动总线的错误。

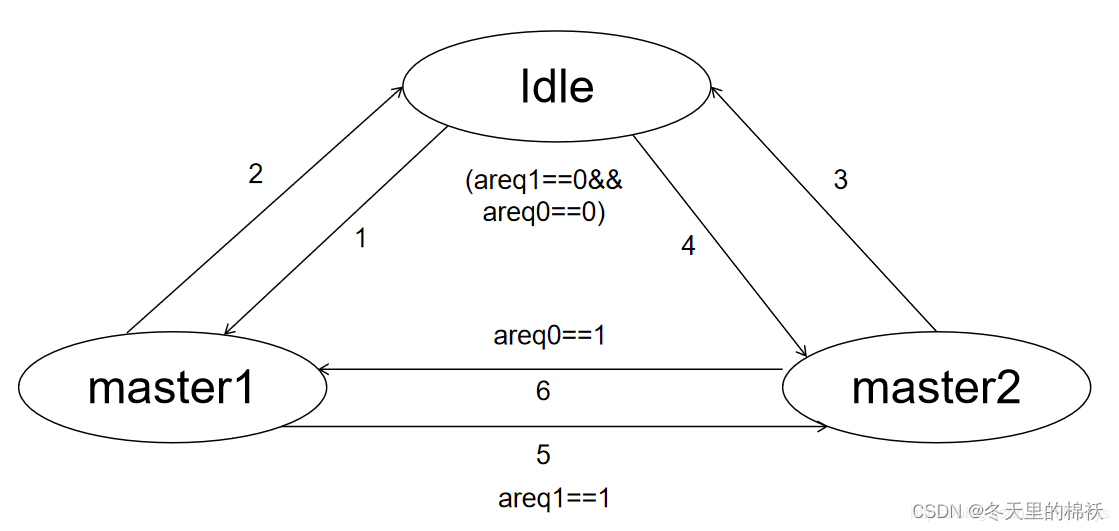

下图是有两个总线设备的总线仲裁器电路，areq0和areq1以及agnt0和agnt1分别是master1和master2的请求和确认信号，rid是仲裁方式选择信号。当多个总线设备同时发出请求时，仲裁器根据内部控制寄存器的值按照固定优先级( rid=1, master2拥有高优先级)或者循环判断( rid=0,从master1->master2->master1循环判断)两种机制给相应的总线设备发出确认信号。

 设计代码

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Design Name:
// Module Name: Arbiter
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
//

module Arbiter(clk,reset,areq0,areq1,agnt0,agnt1,rid);
input clk,reset;
input areq0,areq1;
input rid;
output agnt0,agnt1;
reg [1:0] current_state,nx_state;
parameter idle=2'b00,master1=2'b01,master2=2'b10;
/
always @(posedge clk or posedge reset)
   if(reset)
      current_state<=idle;
   else
      current_state<=nx_state;
/
always @(current_state or areq0 or areq1 or rid)
   begin
   case(current_state)
   idle:if(areq1==1 && areq0==0)
           nx_state=master2;
        else if(areq1==0 && areq0==1)
           nx_state=master1;
        else if(areq1==1 && areq0==1 && !rid)
           nx_state=master1;
        else if(areq1==1 && areq0==1 && rid)
           nx_state=master2;
        else nx_state=idle;
   master1:if(areq1==1)
              nx_state=master2;
           else if(areq1==0 && areq0==0)
              nx_state=idle;
           else nx_state=master1;
   master2:if(areq0==1)
              nx_state=master1;
           else if(areq1==0 && areq0==0)
              nx_state=idle;
           else nx_state=master2;
   default:nx_state=idle;
   endcase
end
assign agnt0=(current_state==master1)?1:0;
assign agnt1=(current_state==master2)?1:0;
endmodule

测试代码

`timescale 1ns / 1ps
module Arbiter_tb;
reg clk;
reg reset;
reg areq0,areq1;
reg rid;
wire agnt0,agnt1;
always begin
   #10 clk=1;
   #10 clk=0;
end
/
initial begin
   clk=0;
   reset=1;
   areq0=0;
   areq1=0;
   rid=0;
   #100;
   reset=0;

   //rid=0,路径1->2
   repeat(1)@(posedge clk);
   #2; areq0=1;areq1=1;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=0;
   repeat(1)@(posedge clk);
   #2; areq0=1;areq1=1;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=0;

   //rid=0,路径4->3
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=1;rid=1;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=0;
   repeat(1)@(posedge clk);
   #2; areq0=1;areq1=1;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=0;

   //路径1->5->6->2
   repeat(4)@(posedge clk);
   #2; areq0=1;areq1=0;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=1;
   repeat(1)@(posedge clk);
   #2; areq0=1;areq1=0;
   repeat(1)@(posedge clk);
   #2; areq0=0;areq1=0;
end
Arbiter U1(
            .clk    (clk   ),
            .reset  (reset ),
            .areq0  (areq0 ),
            .areq1  (areq1 ),
            .agnt0  (agnt0 ),
            .agnt1  (agnt1 ),
            .rid    (rid   ));
endmodule
