加拿大渥太华大学变工况轴承振动数据

1、试验平台

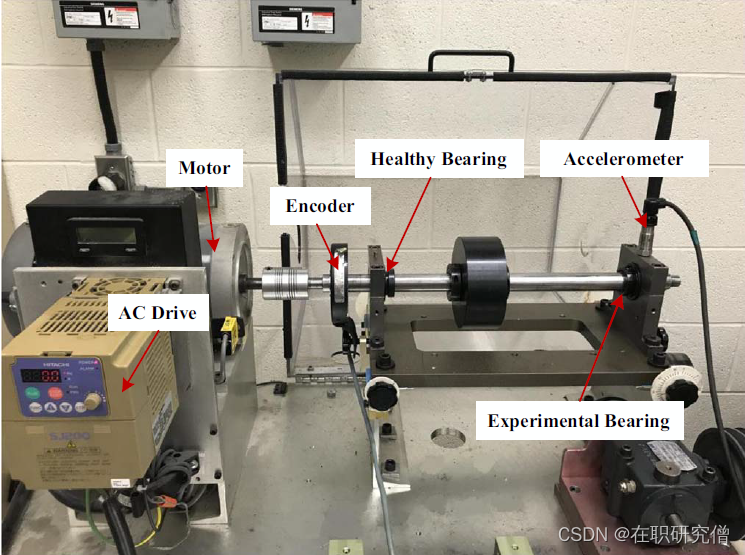

       根据文献[1],实验在SpectraQuest机械故障模拟器（MFS-PK5M）上进行,实验装置如上图所示。该试验台由电机、AC驱动器、编码器、联轴器、转子和轴承组成。

       轴由电机驱动，转速由交流驱动器控制。该实验一共安装了两个ER16K球轴承，左边为健康轴承，右边为实验轴承，具体参数如下表，在实验中右边采用不同健康状况的轴承代替。一个加速度传感器（623C01）布置在实验轴承的轴承座上，编码器（EPC型号775）用来测量轴转速。

型号	节径	球直径	球数目	BPFI	BPFO
ER16K	38.52	7.94	9	5.43fr	3.57fr
单位均为 mm,    fr:转频

2、数据集介绍

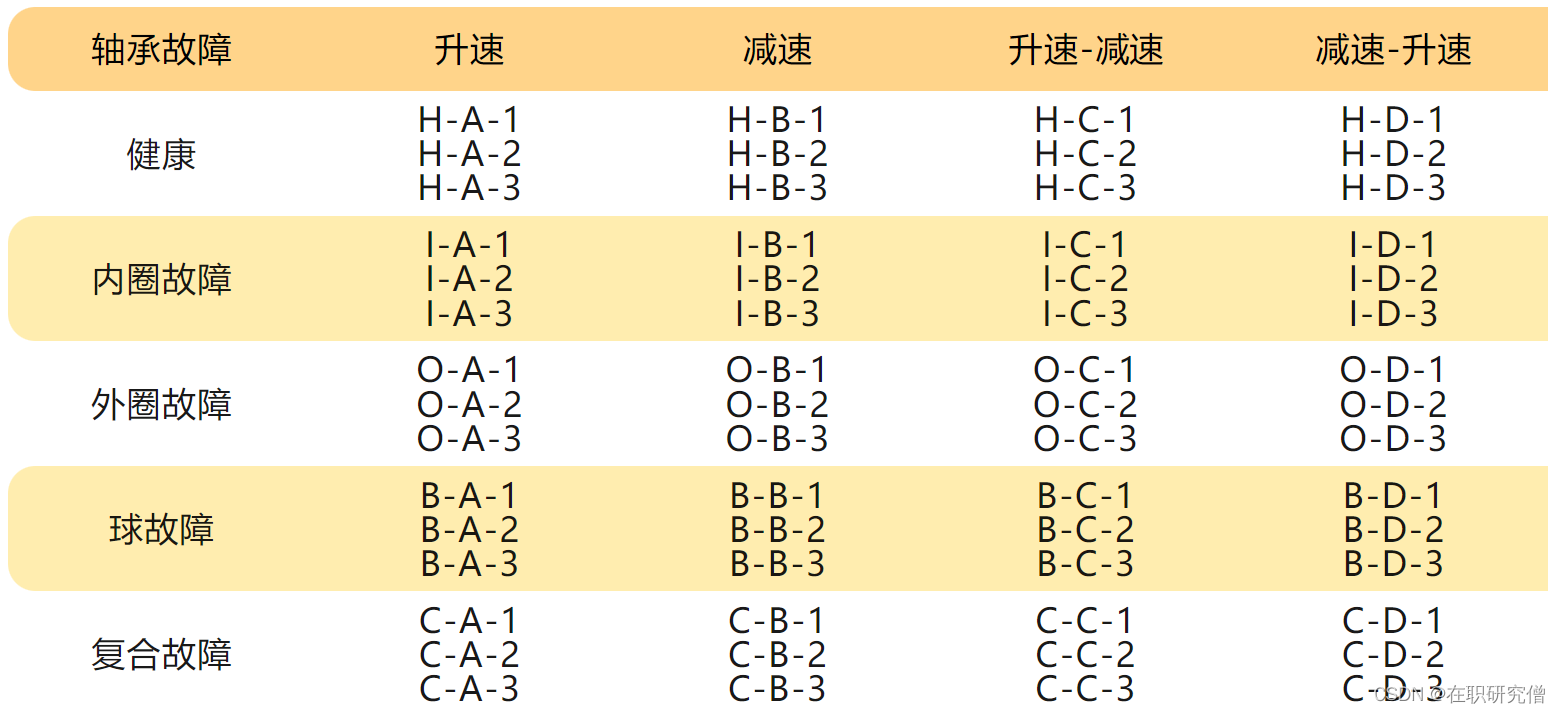

       该数据集包含了滚动轴承不同故障类型的振动数据和转速数据，并且模拟了不同工况（升速、减速、升速再减速、减速在升速），具体不同工况下不同故障数据集编号如下表所示：

 上述数据集编号含义：故障类型-工况类型-数据集编号。值得注意的是，同一故障类型同一种工况的数据集有3个。不同字母含义如下：

       ⭐ 故障类型

        H:健康；       I:内圈故障；    O:外圈故障;     B:球故障；  C:组合故障（内圈、外圈、滚动体）

       ⭐ 工况类型

        A:升速；    B:减速；  C:升速再减速;     D:减速再升速；

3、数据说明

       ⭕该数据集为mat文件，matlab可以直接读取。文件夹以故障类型进行划分，小伙伴可自行查看。

       ⭕每个mat文件中有Channel_1和Channel_2两个变量，它们分别对应着滚动轴承的振动信号（Channel_1）和转速信号（Channel_2）。

       ⭕信号的采用频率为200KHz(感觉挺高的)，采样时间为10s中。

       ⭕值得注意是这个数据集在2018年发表过一部分，在2019年新增加了复合故障和球故障，而官方数据解读文件是2018年发布的。因此，在Data in Brief发表的论文，并未提供复合故障和球故障转速变化的区间。

4、附件

加拿大渥太华大学变工况轴承振动数据

c5f9

内容简介：

1、所有原始数据集（v43hmbwxpm-2压缩包，有五个不同故障类型的文件夹）

2、数据解读文件（Huang H, Baddour N. Bearing vibration data collected under time-varying rotational speed conditions[J]. Data in brief, 2018, 21: 1745-1749.）

3、3篇相关参考文献，其中两个文献利用了该数据集进行变工况故障诊断。

4、数据集网站（2个，第一个为2018年发布的初版，第二个为2019年发表的完整版）
