一、三连Combo

实现武器三连击，要求：

1.下一段Combo可以随机选择，

2.在一定的时机才能再次检测输入

3. 等当前片段播放完才播放下一片段

1.1、蒙太奇设置

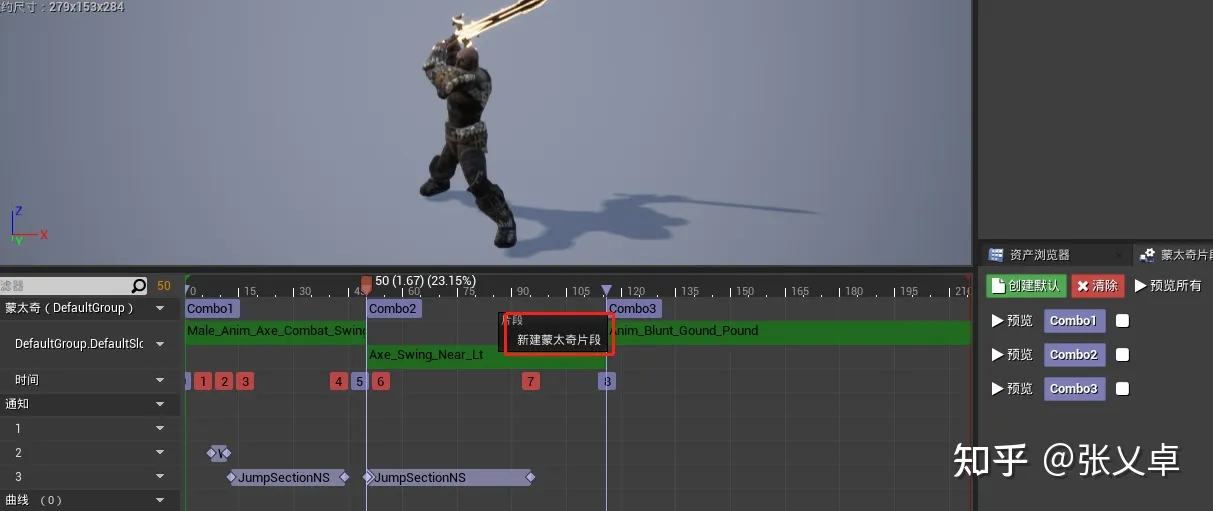

通过右键-新建蒙太奇片段，在蒙太奇里创建三个片段，并且移除相关连接，这样默认只会播放第一个片段

不同片段播放动画从资产浏览器拖入，

1.2、创建JumpSection 动画通知类

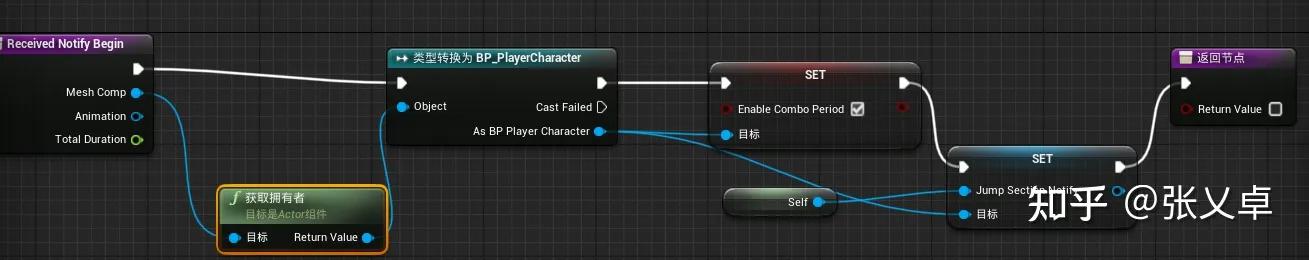

重载NotifyBegin和NotifyEnd方法

NotifyBegin 设置一个bool变量开启检测攻击输入

NotifyEnd 设置bool变量为false,关闭检测攻击输入

创建一个数组，用于编辑下段Combo可选的名字

1.3、在攻击期间检测输入，实现连击

主要函数蒙太奇设置下个片段，如果想立刻跳转也可以设置蒙太奇调至片段

目标是当前动画实例

Section Name to Change是当前正在播放的片段

Next Section是要跳转的片段

Montage 是当前激活的蒙太奇

至此，三连击的功能就实现完了。

二、射线检测获取目标

2.1、创建球体射线检测TargetType

BlueprintNativeEvent 表示希望蓝图里被重载，这样定以后，会优先调用蓝图中的Event，如果蓝图中该Event没有方法体，则调用C++的方法_Implementation

/** Called to determine targets to apply gameplay effects to */
	UFUNCTION(BlueprintNativeEvent)
	void GetTargets(ARPGCharacterBase* TargetingCharacter, AActor* TargetingActor, FGameplayEventData EventData,
		TArray<FHitResult>& OutHitResults, TArray<AActor*>& OutActors) const;

主要方法：对象的多球体检测

注意！！！

UCLASS(Blueprintable, meta = (ShowWorldContextPin))
class ACTIONRPG_API URPGTargetType : public UObject

加了ShowWorldContextPin之后，对于继承UObject的RPGTargetType 蓝图才能显示对象的多盒体检测等方法，需要指定WorldContextOject对象

Start ：初始位置，添加一个OffsetFromActor向量

End：结束位置 Actor向前向量，添加一个长度变量

SphereRadius, 检测半径

ObjectTypes ：

DrawDebug 可以绘制检测框

根据检测的结果获取命中结果信息列表作为返回值，中间判断了一下Hit Actor是否有效

2.2、蒙太奇创建Send EventTag 动画通知类事件

发送EventTag, Payload数据为空

蒙太奇添加该动画通知类事件，并编辑EventTag

通过解析八可知，在Player攻击的GameplayAbility添加GameplayEffects,这样收到EventTag后，就会根据TargetType获取目标，然后应用对应的TargetGameplayEffect效果

2.3、结果如下

第三段攻击创建了一个胶囊体碰撞框，绿色是检测到了目标

三、AttributeSet

3.1、Attribute Set 介绍：

PreAttributeChange ：任意属性发生变化前都会调用，通常用于强加规则给数值

PostGameplayEffectExecute：任意影响Attribute的GameplayEffect执行之后都会调用，通常用于clamp数值，触发游戏中的事件

原文链接：GAS - Gameplay Attributes

Attribute
属性，记录Actor数值信息，类型为FGameplayAttributeData(目前就是float)，常见的属性有血量、蓝量、攻击力、移动速度等等。通常使用Gameplay Effect来作用于Attribute，对属性值进行修改。
Gameplay Attribute可以说是这个系统的数据核心了，我们使用GAS的目的就是改变Actor的数值属性和状态（状态通常就是个二进制数Yes or No，使用Gameplay Tag）。设计技能也是从Actor拥有的属性出发的。

Attribute Set
Define and Configure attribute（定义和配置属性）
如何给Actor添加属性呢？这里要使用AttributeSet类，顾名思义，属性集类。在这个类中定义的float（被UPROPERTY标记）就是Attribute。

RPGAttributeSet,h

上图中的Health，MaxHealth，Mana都是属性，当然还有一些函数和宏定义，它们的功能后面细说。
创建好自己的AttributeSet类之后，必须使用AbilitySystemComponent注册它。实现方式有两种：
1、将其设为拥有AbilitySystemComponent的Actor的SubObject。

RPGCharacterBase.h

在构造函数中：

RPGCharacterBase.cpp

2、将类传给Ability System Component的GetOrCreateAttributeSubobject函数。

AbilitySystemComponent.cpp

相关的响应函数（不知道该如何称呼，暂且定这个叫法）
当属性值发生变化时，或是施放GameplayEffect时，我们希望做一些处理，此时就需要系统提供的响应函数来进行操作。如ActionRPG中，实现了两个函数：

RPGAttributeSet.h

插播：写override是个好习惯！！！
响应函数主要有：

PreAttributeBaseChange
PreAttributeChange
PreGameplayEffectExecute
PostGameplayEffectExecute

这里要提一下，Base value和(Current) value的区别。Base value是永久修改的，而value是暂存，这里应该涉及到网络相关，GAS是支持客户端回滚的。
各函数描述：
注意！！只能应用修改符和Setter来改变属性值（current value），应该也是为同步服务的
PreAttributeBaseChange：在base value修改前调用。因为是永久修改，不允许使用temporary modifiers（修改符也是一个类，通常修改属性是使用GameplayEffect，里面定义了基本的修改符，也可以自己拓展），不应该在游戏逻辑中使用。最多用来做数值的Clamp。
PreAttributeChange：同上，只是这里可以使用temporary modifiers。例子：

RPGAttributeSet.cpp

PreGameplayEffectExecute，PostGameplayEffectExecute：顾名思义，技能释放前、后会被调用。

官方描述

Replication（网络）
需要在UPROPERTY中添加ReplicatedUsing = OnRep_MyAttribute，同时要在GetLifetimeReplicatedProps函数中设置LiftTime，于是最后会变得像是这样。

ActionRPG中是这样的，LifeTime的设置不一样，如果上图中说的无误，则ActionRPG这样设置在联机时可能会出现Error。

RPGAttributeSet.cpp

相关宏（Macro）
在前面的响应函数实现中，我们发现要使用许多Get函数,来获得属性或是属性值。幸好，引擎为我们准备好了宏。

AttributeSet.h

数据驱动
你可以用数据表来初始化你的AttributeSet。

3.2、RPGAction Health属性解析

3.2.1 定义一个Health 属性和一个 MaxHealth属性：

// Uses macros from AttributeSet.h
#define ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)

/**
 *
 */
UCLASS()
class ACTIONRPGCOPY_API URPGAttributeSet : public UAttributeSet
{
	GENERATED_BODY()

public:

	URPGAttributeSet();
	virtual void PreAttributeChange(const FGameplayAttribute& Attribute, float& NewValue) override;
	virtual void PostGameplayEffectExecute(const FGameplayEffectModCallbackData& Data) override;

	/** Current Health, when 0 we expect owner to die. Capped by MaxHealth */
	UPROPERTY(BlueprintReadOnly, Category = "Health")
	FGameplayAttributeData Health;
	ATTRIBUTE_ACCESSORS(URPGAttributeSet, Health)

	/** MaxHealth is its own attribute, since GameplayEffects may modify it */
	UPROPERTY(BlueprintReadOnly, Category = "Health")
	FGameplayAttributeData MaxHealth;
	ATTRIBUTE_ACCESSORS(URPGAttributeSet, MaxHealth)
};

3.2.2 PreAttributeChange ：任意属性发生变化前都会调用，通常用于强加规则给数值

RPGAction添加了函数 AdjustAttributeForMaxChange , 其作用是，当属性最大值发生改变时，按比例改变当前值。

void URPGAttributeSet::AdjustAttributeForMaxChange(FGameplayAttributeData& AffectedAttribute, const FGameplayAttributeData& MaxAttribute, float NewMaxValue, const FGameplayAttribute& AffectedAttributeProperty)
{
//获得UAbilitySystemComponent实例
    UAbilitySystemComponent* AbilityComp = GetOwningAbilitySystemComponent();、
//Getter方法获取的都是current value而不是base value
    const float CurrentMaxValue = MaxAttribute.GetCurrentValue();
    if (!FMath::IsNearlyEqual(CurrentMaxValue, NewMaxValue) && AbilityComp)
    {
        // Change current value to maintain the current Val / Max percent
        const float CurrentValue = AffectedAttribute.GetCurrentValue();
        float NewDelta = (CurrentMaxValue > 0.f) ? (CurrentValue * NewMaxValue / CurrentMaxValue) - CurrentValue : NewMaxValue;
                //      通过UAbilitySystemComponent实例
        AbilityComp->ApplyModToAttributeUnsafe(AffectedAttributeProperty, EGameplayModOp::Additive, NewDelta);
    }
}

我们要注意到对属性值的修改是通过调用GameplayAbilityComponent的ApplyModToAttributeUnsafe方法实现的。

3.2.3 PostGameplayEffectExecute：任意影响Attribute的GameplayEffect执行之后都会调用，通常用于clamp数值，触发游戏中的事件

void URPGAttributeSet::PostGameplayEffectExecute(const FGameplayEffectModCallbackData& Data)
{
	Super::PostGameplayEffectExecute(Data);

//GameplayEffectContext结构体存有关于GameplayEffectSpec创建者(Instigator)和TargetData的信息
	FGameplayEffectContextHandle Context = Data.EffectSpec.GetContext();
	UAbilitySystemComponent* Source = Context.GetOriginalInstigatorAbilitySystemComponent();
	const FGameplayTagContainer& SourceTags = *Data.EffectSpec.CapturedSourceTags.GetAggregatedTags();

	float DeltaValue = 0;
	if (Data.EvaluatedData.ModifierOp == EGameplayModOp::Type::Additive)
	{
		DeltaValue = Data.EvaluatedData.Magnitude;
	}

	AActor* TargetActor = nullptr;
	ARPGCharacterBase* TargetCharacter = nullptr;
	if (Data.Target.AbilityActorInfo.IsValid() && Data.Target.AbilityActorInfo->AvatarActor.IsValid())
	{
		TargetActor = Data.Target.AbilityActorInfo->AvatarActor.Get();
		TargetCharacter = Cast<ARPGCharacterBase>(TargetActor);
	}

	if (Data.EvaluatedData.Attribute == GetHealthAttribute())
	{
		SetHealth(FMath::Clamp(GetHealth(),0.0f,GetMaxHealth()));

		if (TargetCharacter)
		{
			TargetCharacter->HandleHealthChanged(DeltaValue,SourceTags);
		}
	}
}

四、创建血条

4.1、创建一个血条UI

1.1 创建一个控件蓝图如下，右下角可以调节大小，

添加一个进度条

1.2 在图表层，添加SetProgress方法，输入参数是 float型，设置百分比

1.3 把控件蓝图拖入到BP_EnemyCharacter对象上，调整到合适位置

控件类设置成刚刚创建的血条控件

空间设置成屏幕类型

4.2、获取敌人生命值百分比

在上一节中在BP_CharacterBase创建了一个函数OnHealthChanged

	UFUNCTION(BlueprintImplementableEvent)
	void OnHealthChanged(float DeltaValue,const FGameplayTagContainer& EventTags);

当生命值发生变化时，这个函数会调用到

在BP_EnemyCharacter蓝图实现函数：血条百分比 = Health值/MaxHealth值

4.3、创建一个GameplayEffect 扣除Health 效果

在Player 的攻击GA 添加该效果，打到敌人就会扣10点血，BP_Character默认Health值设置100

4.4、最终效果

五、火球术

5.1、创建一个Actor火球

创建一个Actor蓝图类，BP_AbilityProjectileBase，作为远程武器的蓝图基类，

添加球体碰撞组件，箭头组件，

ProjectileMovement组件：具有赋予场景内组件初速度的功能

设置初速度，并且把发射物重力范围数值调整为0 这样便不会受重力影响了

创建一个子蓝图BP_FireBall，添加一个粒子效果，

注意！！！如果材质里元素2 赋值不了，可以重启引擎

把FireBall拖入场景中运行即可看到火球超前飞去

设置FireBall 的生命周期为10s

5.2、在命中到WorldStatic和WorldDynamic对象时，发射一个粒子事件，并销毁自身

设置FireBall 球体碰撞的碰撞事件，和墙壁等发生阻挡，Pawn触发重叠事件

事件命中：此Actor与阻挡物体发生碰撞，或阻挡另一个与之碰撞的Actor时调用的事件

5.3、添加输入

BP_CharacterBase增加一个激活方法

bool ARPGCharacterBase::ActivateAbilitiesWithTag(FGameplayTagContainer AbilityTags, bool bAllowRemoteActivation)
{
	if (AbilitySystemComponent)
	{
		return AbilitySystemComponent->TryActivateAbilitiesByTag(AbilityTags,bAllowRemoteActivation);
	}

	return false;
}

通过AbilityTags激活技能

5.4、创建释放远程武器技能GameplayAbility

创建一个远程武器技能基类，GA_SpawnProjectileBase,

前面和近战播放技能一样，在收到蒙太奇发送的技能EventTag之后，调用EventReceived方法

创建一个RPGGameplayEffectContainerSpec结构，再根据ProjectileClass生成Actor, ProjectileClass是刚刚创建的火球基类类型BP_AbilityProjectileBase，获取Actor信息作为生成位置，

DoesEffectContainerSpecHaveEffects 是判断是否有GameEffect

继承GASpawnProjectileBase 创建一个子类GA_PlayerSkillFireBall,设置参数

在蒙太奇播放的选定时间发送EventTag,

5.5、火球在飞行过程中，触发重叠事件和命中事件

重叠事件中，把技能释放中生成的EffectContainerSpec 应用到Actor, 这样Actor便会应用GamepalyEffect效果

在子类的重叠事件中也加一个播放粒子效果并销毁Actor效果

至此，效果便完成了
