xilinx sdk 之SPI配置

使用ZYNQ PS端的SPI接口配置图像 cmos芯片

第一步：看原理图，看看原理图的cmos芯片的接口接在PL的那个管脚上的。有几个管脚

第二步：打开zynq ps，选择SD0  MIO 40- 45

选择UART0 选择 MIO 46-47

SPI0 选择 EMIO 因为ps接口连接到了PL侧

选择GPIO中的EMIO，因为要配置摄像头的复位引脚，复位引脚连接PL侧，要使用EMIO,先选择一个就可以了。

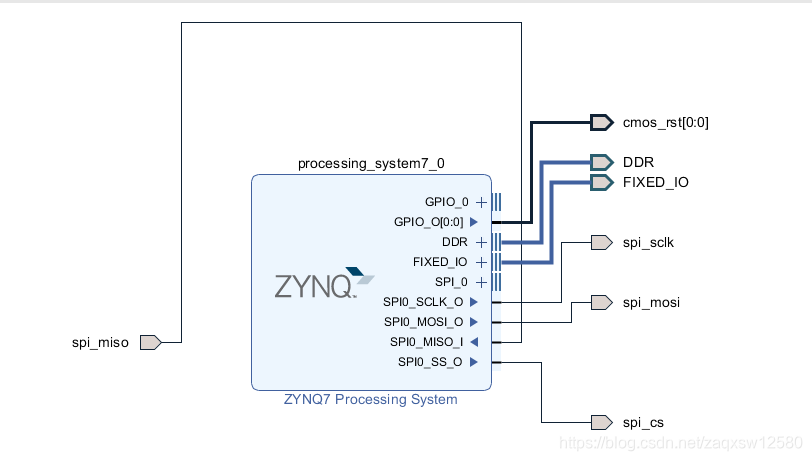

第三步：引出管脚，引出需要的管脚 ，选择make externel

第四步：可以修改管脚名，方便认识

第五步：create hdl wrapper，创建硬件描述

第六步：因为使用了gpio，所以需要进行配置管脚约束

add source

设置管脚，设置电平

set_property PACKAGE_PIN P20  [get_ports spi_miso      ]
set_property PACKAGE_PIN R19  [get_ports spi_cs      ]
set_property PACKAGE_PIN J19  [get_ports spi_mosi      ]
set_property PACKAGE_PIN K19  [get_ports spi_sclk      ]

set_property PACKAGE_PIN U20  [get_ports cmos_rst    ]



set_property IOSTANDARD LVCMOS33 [get_ports spi_miso]
set_property IOSTANDARD LVCMOS33 [get_ports spi_mosi]
set_property IOSTANDARD LVCMOS33 [get_ports spi_cs]
set_property IOSTANDARD LVCMOS33 [get_ports spi_sclk]

set_property IOSTANDARD LVCMOS33 [get_ports cmos_rst]

之后生成bitstream文件。

然后export bit stream文件，之后进行设计。

lanth sdk

添加配置文件，之后添加spi文件，可以参考spi例子











使用 SPI库函数，这里涉及到库函数使用

首先在xparameters.h里面找到设备

#define XPAR_XSPIPS_0_DEVICE_ID XPAR_PS7_SPI_0_DEVICE_ID

#define SPI_DEVICE_ID        XPAR_XSPIPS_0_DEVICE_ID



定义一个SPI实例化的结构体，定义一个SPI配置的结构体



static XSpiPs Spi_Instance;
static XSpiPs_Config *SpiPsCfg;









    /*
     * Initialize the SPI driver so that it's ready to use
     */
    SpiConfig = XSpiPs_LookupConfig(SpiDeviceId);
    if (NULL == SpiConfig) {
        return XST_FAILURE;
    }

    Status = XSpiPs_CfgInitialize((&SpiInstance), SpiConfig,
                    SpiConfig->BaseAddress);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }



初试化以后，调用s32 XSpiPs_SetOptions(XSpiPs *InstancePtr, u32 Options)，设置模式函数，

关键在第二个参数，XSPIPS_*_OPTIONS。第二个参数到底怎么用呢？？？

首先要选择Master 模式，然后选择片选信号，

XSPIPS_DECODE_SSELECT_OPTION,设置38译码器，可以接一个38译码器，因为有三个片选信号。

XSPIPS_FORCE_SSELECT_OPTION,强制选择模式，通过调用发送函数来强制选择CS来使CS有效。

XSPIPS_MASTER_OPTION ，Master设置，

    status = XSpiPs_SetOptions(&Spi_Instance,XSPIPS_FORCE_SSELECT_OPTION|XSPIPS_MASTER_OPTION);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }



然后设置时钟频率

This function sets the clock prescaler for an SPI device

s32 XSpiPs_SetClkPrescaler(XSpiPs *InstancePtr, u8 Prescaler)

关键还是第二个参数

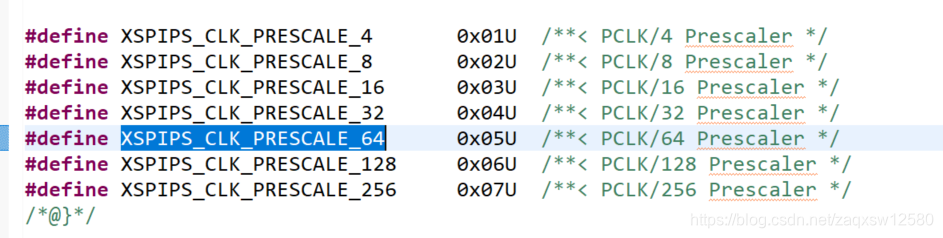

XSPIPS_CLK_PRESCALE_32,这个32分频是怎么用的呢？

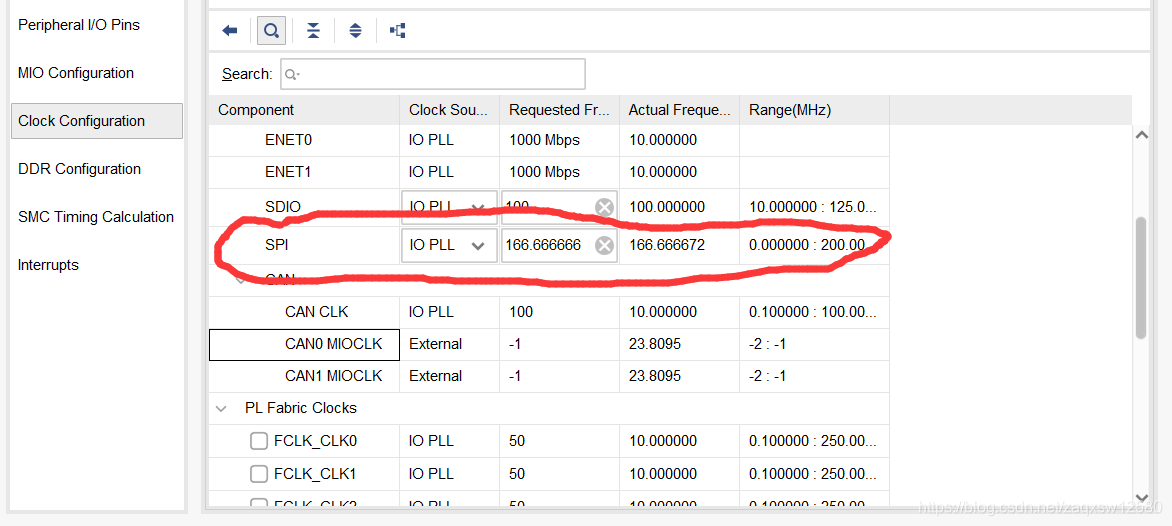

在zynq ps中，可以展开CLock Configuration，然后里面有个IO Peripheral clocks,这个就是SPI的时钟

然后，这个设置时钟的分频系数，就是分频这个时钟的。



设置完时钟以后，在设置片选

s32 XSpiPs_SetSlaveSelect(XSpiPs *InstancePtr, u8 SlaveSel)

第二个参数如果没有接38译码器的话，参数0-2 对应着你zynq ps端你使用的那个片选

比如2的话，你用的就是片选接口2.



大致流程如下：在main函数里注意先声明，不然找不到。

int spi_init(u16 SpiDeviceId)
{
    int Status;
    SpiPsCfg = XSpiPs_LookupConfig(SpiDeviceId);
    if (NULL == SpiPsCfg) {
        return XST_FAILURE;
    }

    SpiPsCfg = XSpiPs_CfgInitialize((&Spi_Instance), SpiPsCfg,
            SpiPsCfg->BaseAddress);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }
    Status = XSpiPs_SetOptions(&Spi_Instance,XSPIPS_FORCE_SSELECT_OPTION|XSPIPS_MASTER_OPTION);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }
    Status = XSpiPs_SetClkPrescaler(&Spi_Instance, XSPIPS_CLK_PRESCALE_32);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }
    XSpiPs_SetSlaveSelect(&Spi_Instance,0);
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }
    return XST_SUCCESS;
}

一般这样配置就够用了，如果spi外设多的话，就加入38译码器进行扩展
