本文详细介绍了如何在PADS VX2.8中制作Mark点，包括通过封装编辑器添加端点，设置焊盘样式和直径，生成绘图形状，以及调整焊盘的铜箔类型和层，最终完成Mark点的创建。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

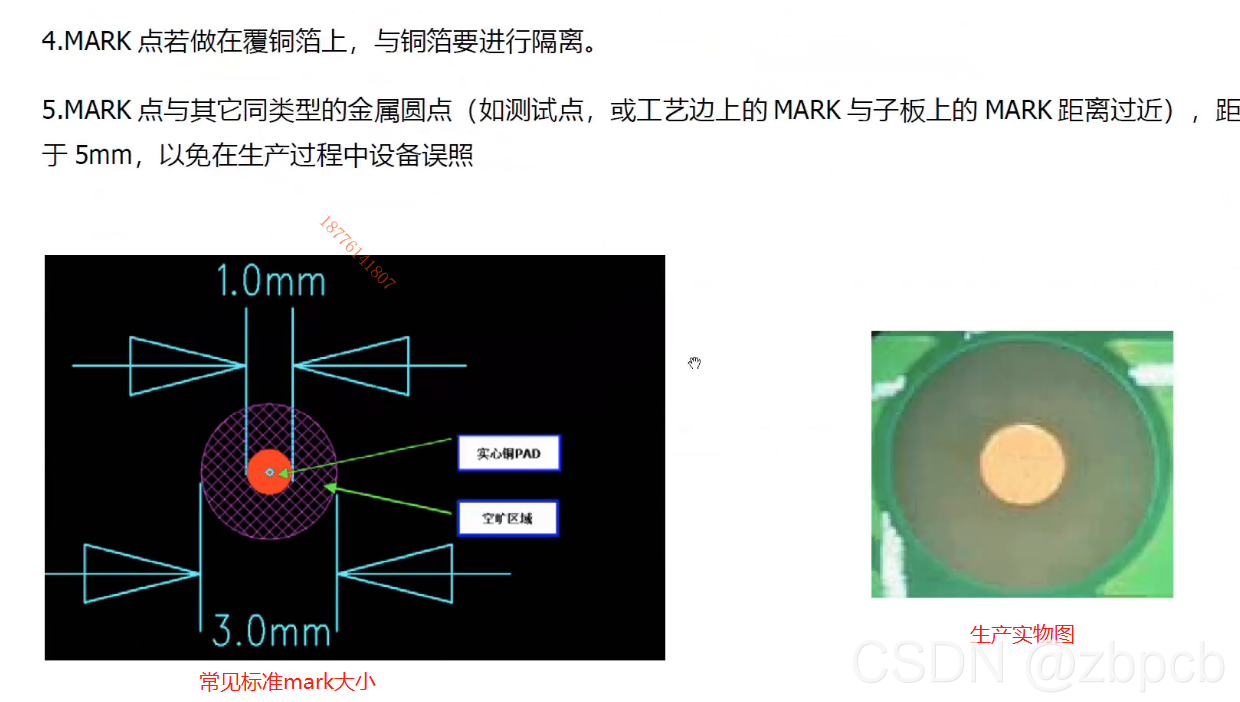

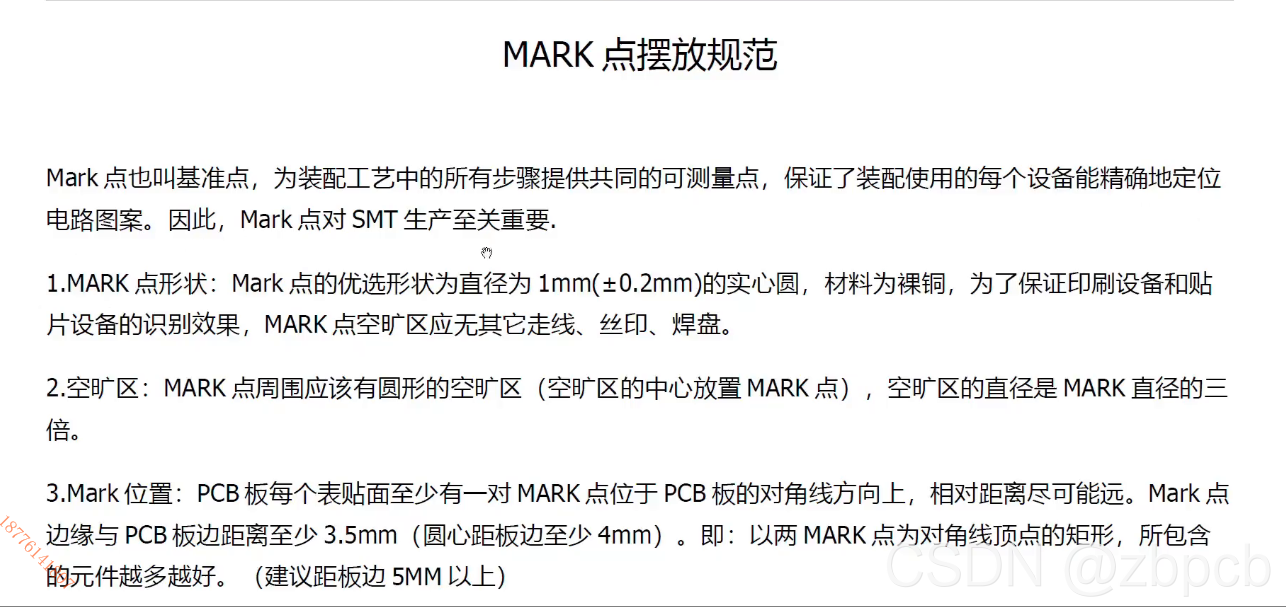

Mark点也被称为基准点， 它的作用是精确定位电路图案以配合操作设备的装配。Mark点摆放规范如下图所示：

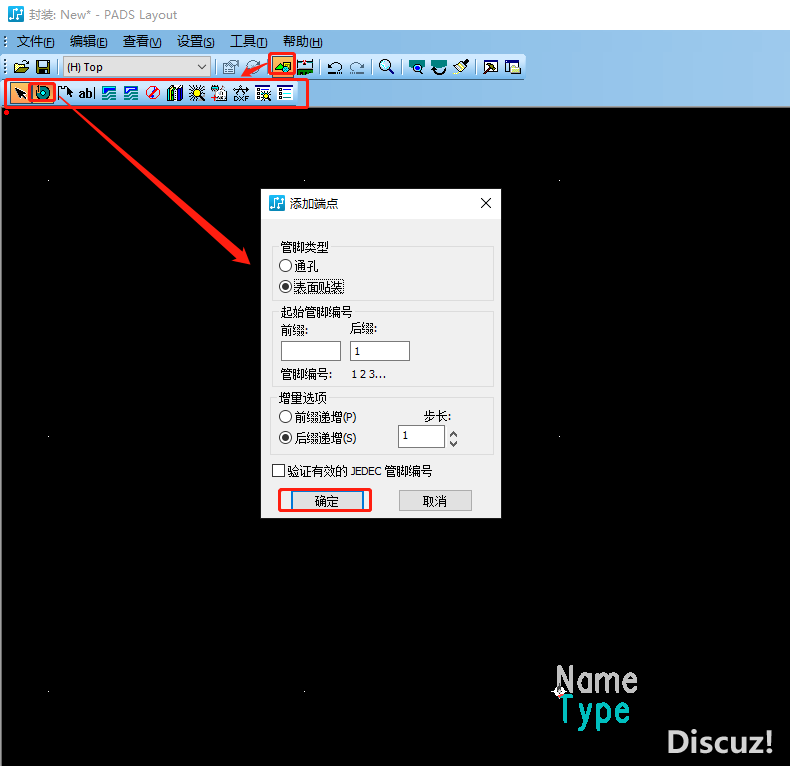

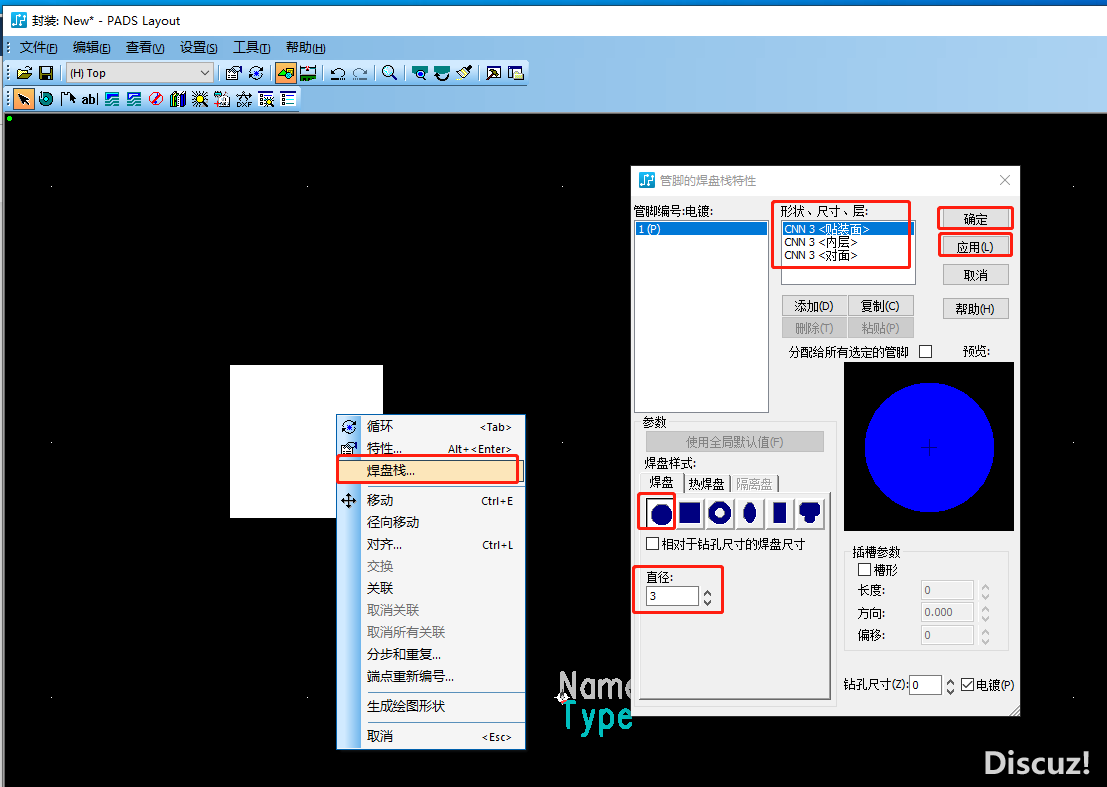

1.了解mark点后，接下来是熟悉并掌握mark点的制作方法，在以后遇到的项目设计时，可以用得上。以常见标准mark点为例，打开PADS layout，点击“工具栏”→“封装编辑器”，进入封装编辑界面，打开“绘图工具栏”并点击“端点”命令，在空白处单击左键进行添加，添加成功后，选中端点单击右键“焊盘栈”，在“焊盘栈特性”窗口，修改焊盘样式、直径以及“形状、尺寸、层”，修改完成后点击“应用”并“确定”。










2.修改完成后，选中焊盘单击右键选择“生成绘图形状”&#
