PADS VX2.8 DRC的打开与关闭方法

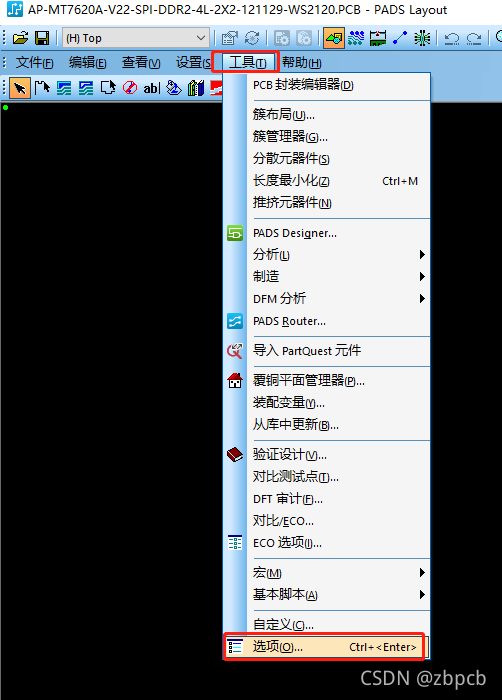

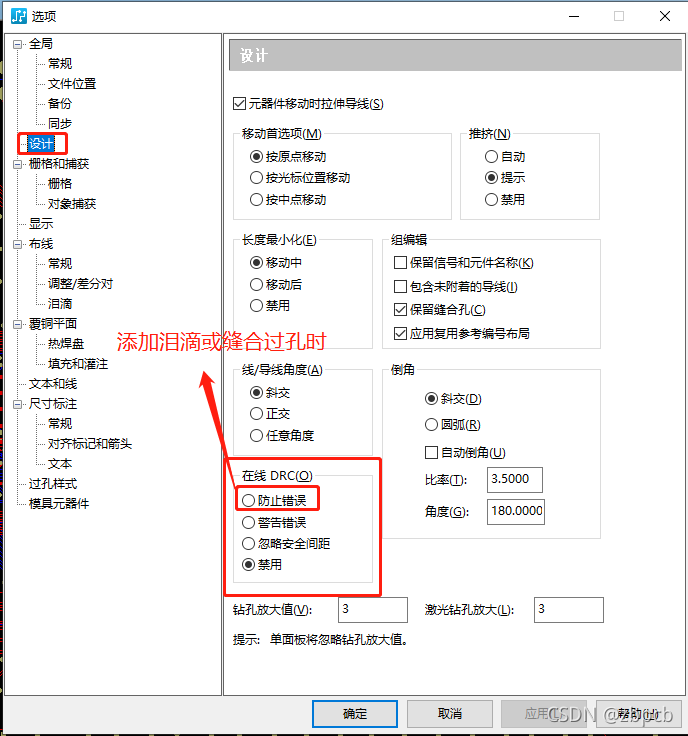

在layout界面，进行泪滴或缝合过孔的添加时，需要打开在线DRC。打开PADS layout ，点击“工具”→“选项”（快捷方式：Ctrl+Enter），弹出“选项”窗口，点击“设计”界面中，选择“防止错误”。也可以使用无模命令“DR+P/W/I/O”（P W I O 一一对应“防止错误”、“警告错误”、“忽略安全间距”以及“禁用”命令）。

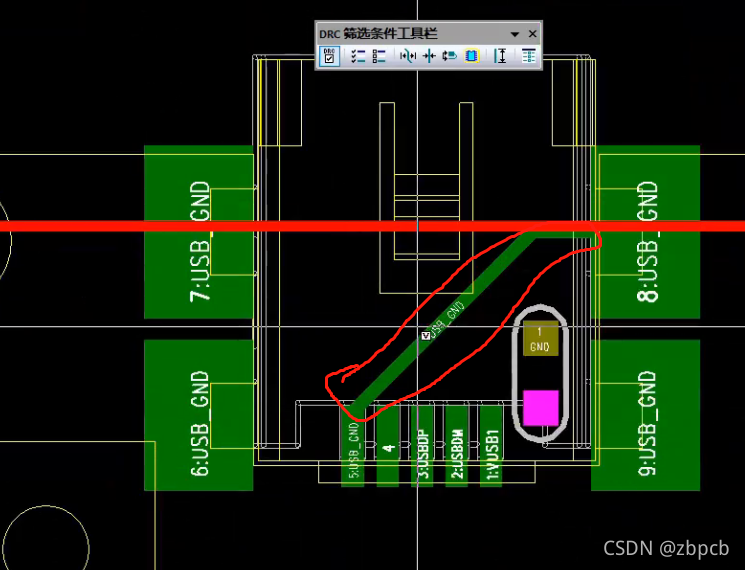

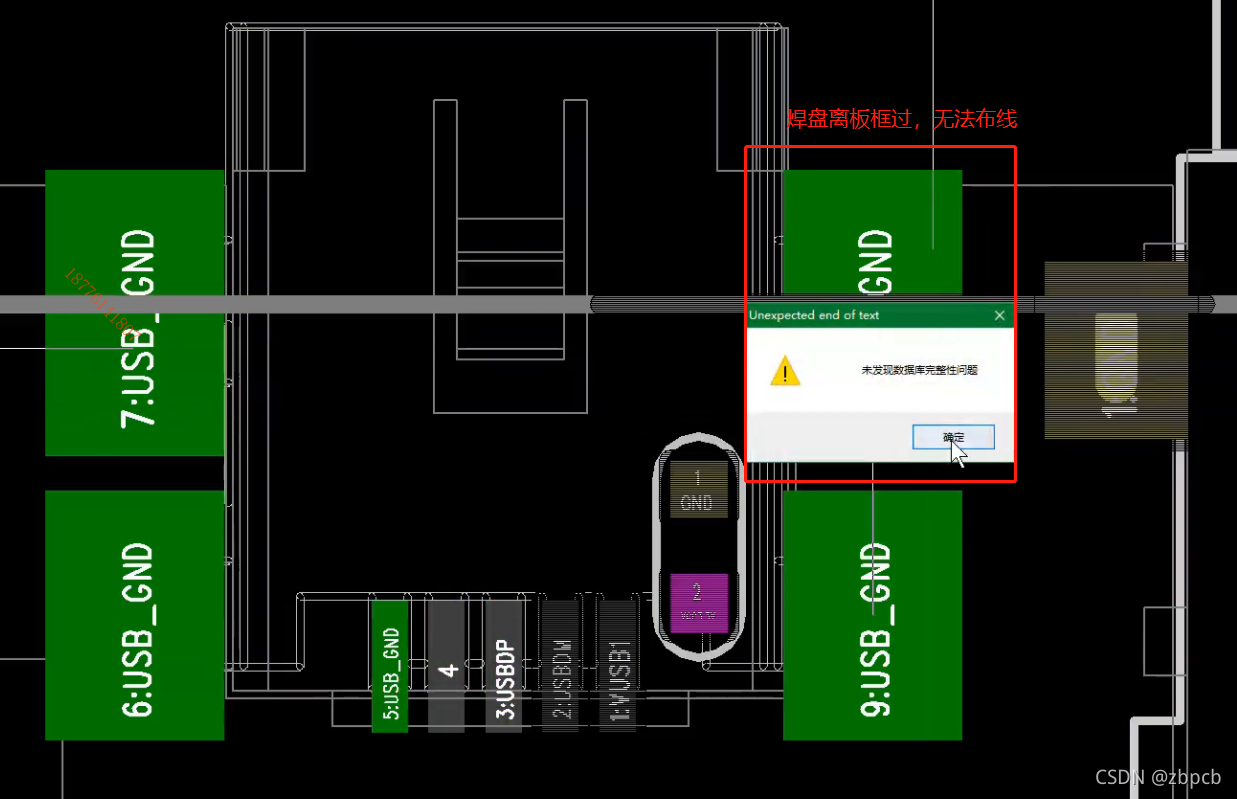

 在router界面进行布线时，如遇到结构性器件焊盘贴近板框或有一部分焊盘在板框外面导致出现无法拉线的情况，可以点击“DRC筛选条件”，在弹出的“DRC筛选条件工具栏”窗口，关闭“安全间距”后，便可以进行布线。（需要注意的是关闭“安全间距”后，进行布线时将不会出现安全间距错误的情况，容易导致出现短路。因此完成结构性器件的布线后，要及时打开安全间距）







以上便是PADS VX DRC的打开与关闭方法
