形式验证简介

通过纯数学方法分析两个网表的逻辑是否完全等价
一种静态比较，会遍历所有的组合保证逻辑等价性，不需要动态激励
比仿真可靠性高！！！仿真覆盖率低，且后仿非常慢。

常用工具：

Synopsys: Formality
Candence: LEC

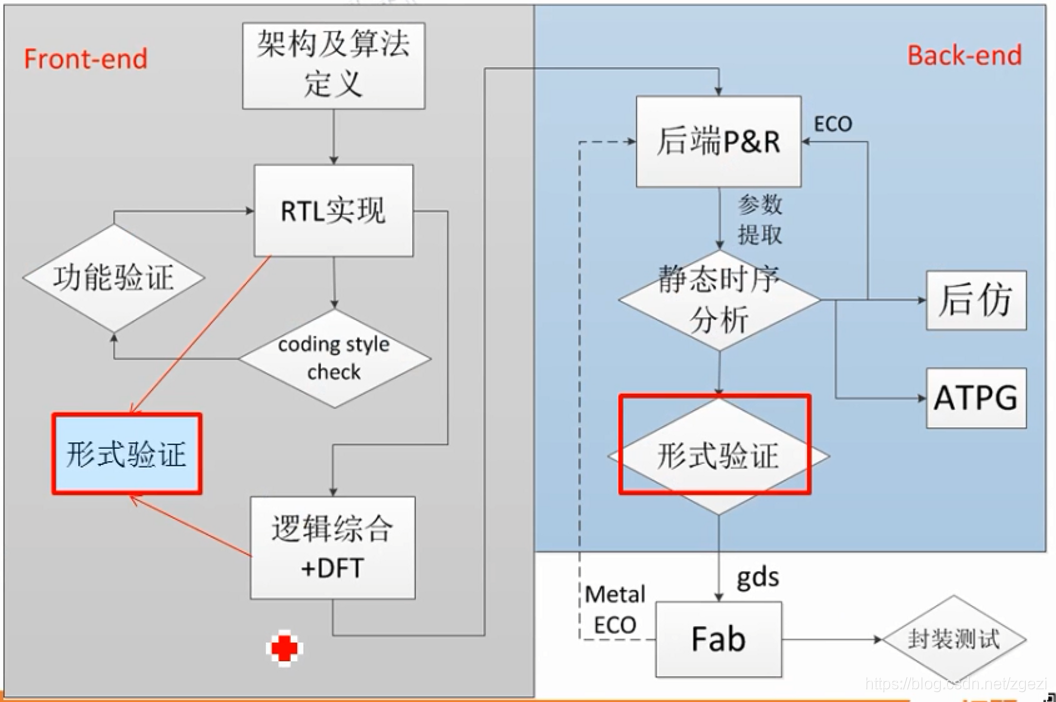

形式验证在设计流程中的位置：
在这里插入图片描述
1、在综合后：保证综合过程没有出错，逻辑正确
2、后端布局布线后：使用综合网表和和布局布线后网表进行比较（上图位置不正确，不用再STA后）

形式验证的应用

1、综合的网表与RTL对比做形式验证。保证综合过程没有逻辑错误。保证综合后的网表是想要的。

2、后端网表与综合后的网表对比做形式验证。保证后端没有引入逻辑错误。（后端做完就可以做形式验证，不一定要等到静态时序分析做完）

3、做ECO的时候，ECO后的网表与ECO后的RTL做形式验证。（ECO当芯片已经流片出去了，工厂只做了一个底层，但金属层还没做可以做metalECO，发现某些容易修的bug后可以利用一些冗余的cell改变某些连线来修掉这个Bug，修改后端网表的同时对RTL也进行相应修改，然后将这两个文件进行LEC比较）

LEC所需要的文件

需要比对的两个文件，一个是标准的golden,一个是待比对的revised。
各种库文件的verilog model
约束文件：black box （IP）和pin constraint等
所用的工具——LEC（或者Formality）

LEC输出的文件

比较的结果报告
保留结果的session文件

形式验证LEC的流程以及分步骤讲解

在这里插入图片描述
流程

setup mode:
建立基本环境
读入设计
设置参数
LEC mode
映射golden以及revised所有比较点
比较设计
检查结果

所有的命令都有使用mode的限制

LEC比较流程

关键是所有的mapping point要一一对应映射
Mapping point主要有：
输入输出primary inputs/primary outputs
DFF
Latch
Black box
Tie-z cell
Cut point
（后面两种比较少碰到，中间任何的组合逻辑都不是mapping point,只会比较输出和触发器）cut point是手动设置的两个点）

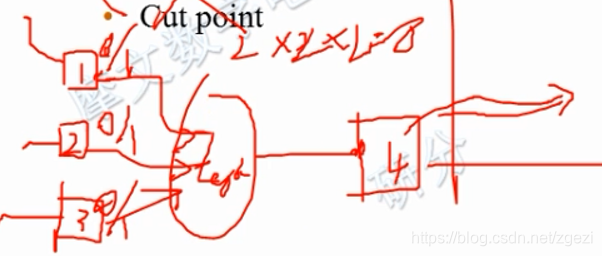

示例：

比如3个触发器，经过一个组合逻辑驱动下一个触发器；首先LEC会确认RTL和网表中是否都又存在这些寄存器，然后3个触发器的输入有8种可能，最后再RTL和网表种遍历这些结果，看是否对应。

如何寻求帮助

man lec-command -v
help lec_command
LEC reference file/user guide

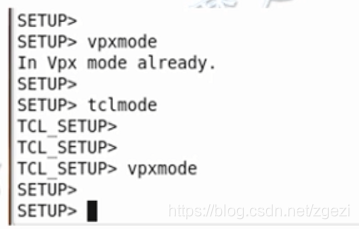

LEC命令行的两种模式

vpxmode:默认启动模式。运行效率较高。命令不同部分之间是空格。如：read library …大小写不敏感用空格隔开。
Tclmode:传统模式。命令由不同部分直接由下划线连接。例如：read_library…（用的较少）
Tclmode大小写敏感。

1、设置LEC环境

设置环境变量，如顶层的名字
创建目录结构，RPT等文件夹
设置一些自定义命令等
add alias new_name original_command

2、读取库文件

读取所有相关标准单元库的verilog model文件
使用read library 命令读取verilog model。如果有多个verilog model需要一次性读入。
例如：read library -both -verilog std_model.v std_mode2.v

3、读取设计文件

LEC把两个网表分别称为golden和revised。一般以RTL的作为golden。
read design -systemverilog -golden -sensitive（是不是大小写敏感） -root $working_design -file flist_rtl.f
read design -systemverilog -revised -sensitive -root $working_design -file syn.v

4、设置约束文件

主要是对特定的一些pin给予约束，如RST设置成无效值，scan mode设置成无效值等，scan mode=0代表是功能模式。
设置比较的参数，比较的方法。如按照名字映射还是按照功能映射。默认第一顺序都是按照名字映射。
可以手动设置下mapping point

5、LEC compare

进入LEC mode （set system mode LEC）
再次对没有map上的点做映射，并比较golden和revised中所有的mapping point

6、检查LEC结果

检查是否有没有mapping的点****一般有两种情况会导致unmap

extra unmap:只在其中一个design里有
Unreachable: 定义了reg但是没用到，这些point与PO直接没有路径

RTL中的mapping point与NET中的 mapping point一样多，且一一映射。（理想情况）

实际RTL多一些，多余的往往是RTL冗余的点造成的，这种情况是extra unmap。代码冗余不会有实际的问题。冗余的代码没有通路输出到PO就是unreachable。

检查所有mapping的点是否都是逻辑等价的

Equivalent
Inverted-equivalent（反相等价）
Sequential-merge（写了两段代码功能上比较接近，工具就会把这两段代码融合到一起，比如第一段代码有20个触发器，有5个是冗余的，最后会把它合并成15个，以减小面积）
Non-Equivalent
Abort （工具比较不出来）

前面三个都是表示相等
相反相位相等，最后到了端口上还是一一对应的。designer关心的应该是端口的输出结果。前面四个碰到的比较多，最后的比较少。

report mapped points
report unmapped points
report compare data
report black box

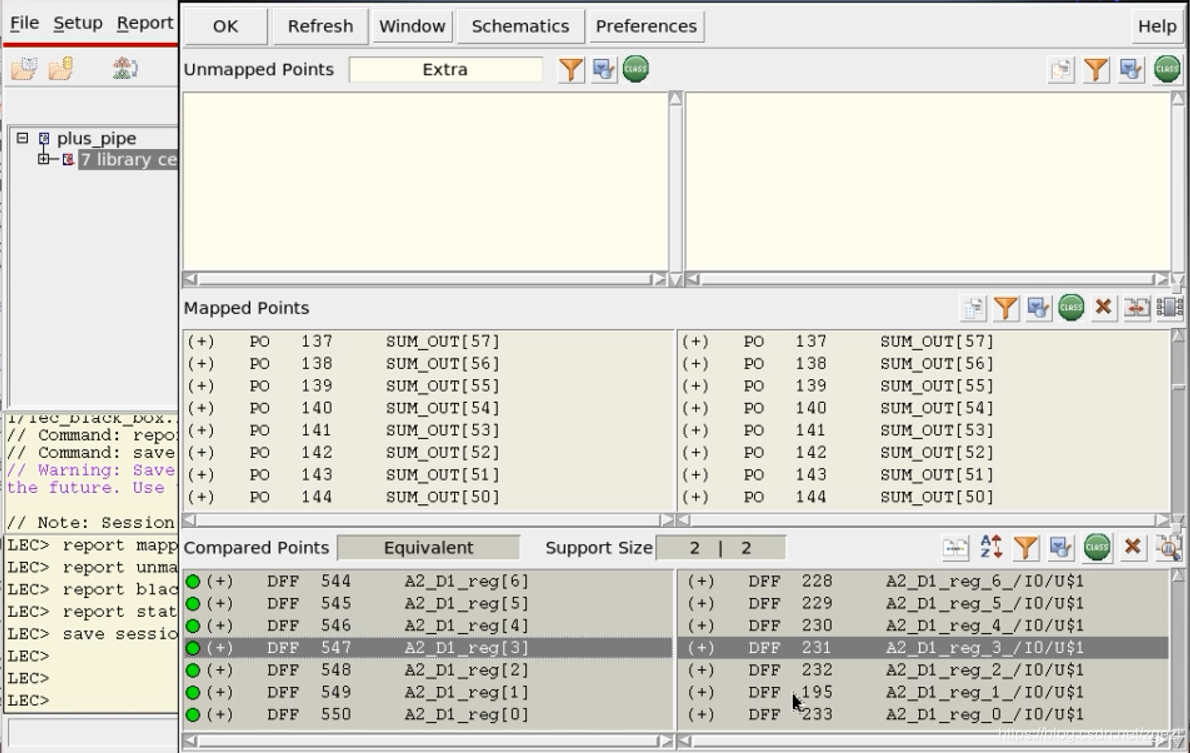

图形化界面可以打开电路，更有利于Debug

7、保存结果

保存数据文件： save session my.session
恢复之前保存的数据文件：restore session my.session

LEC实操

LEC启动方式

普通启动方式：lec -gxl （图像化界面）（用的更多）
纯命令行启动方式：lec -nogui -gxl

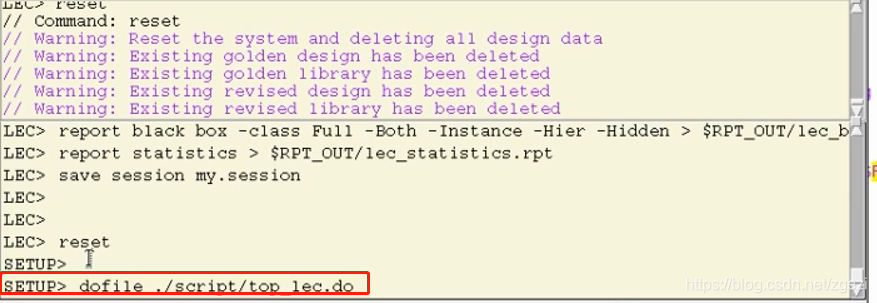

启动并运行写好的脚本：lec -gxl -dofile top_lec.tcl
打开或者关闭图形化界面：set gui on/off

流水线加法器形式验证

在这里插入图片描述

top_lec.do


  set log file  ./top_lec.log -replace
  dofile ./script/set_env.do

  reset

  read library -Both -sensitive -Verilog /home/XXX/fab/synopsys90nm_lib/stdcel/verilog/saed90nm.v

  read design -systemverilog -Golden -sensitive  -root $working_design -file ./source_file/flist.f
  read design -systemverilog -Revised  -sensitive  -root $working_design ./source_file/syn.v


set flatten model  -seq_merge -seq_constant  -SEQ_Redundant
set datapath option -auto -verbose
set analyze option -auto

// add renaming rule a2 \[ _  -golden -type DFF
// add renaming rule a1 ] _  -golden -type DFF
set flatten model -seq_constant
set flatten model -latch_transparent
//
add pin constraints 0 RST  -Both

// add pin constraints 0 SCAN_MODE_REG[0] -module scan_ctrl -Both


dofile ./script/lec_black_box.do

// would map the invert phase
set mapping method -phase

set system mode lec

// add mapped points top/a/b top/a/d  -noinvert
// analyze setup
analyze setup
remodel -seq_const -repeat
set mapping method -name first -phase -UNREACH
map key points

add compared points -all

compare > $RPT_OUT/lec_$working_design.log

report compare data > $RPT_OUT/lec_verbose_$working_design.log
report mapped points > $RPT_OUT/lec_mapped_points.rpt
report unmapped points > $RPT_OUT/lec_unmapped_points.rpt

report black box -class Full -Both -Instance -Hier -Hidden > $RPT_OUT/lec_black_box.rpt
report statistics > $RPT_OUT/lec_statistics.rpt

save session my.session

set_env.do


setenv file_version     cp_test
setenv working_design   plus_pipe

setenv source_file      source_file

setenv RPT_DIR RPT
setenv OUT_DIR OUT

setenv RPT_OUT  $RPT_DIR/$file_version

//$::env(RPT)
tclmode
if {[file exist RPT]} {
    echo "RPT already exist"
} else {
    system mkdir RPT
}
vpxmode

// system mkdir ./RPT -f
system rm    ./RPT/$file_version -rf
system mkdir ./RPT/$file_version

补充：
formality软件使用教程
