光栅化之线段扫描转换算法
线段扫描转换算法就是通常所说的 DDA 算法,它是以数字微分分析器(Digital Differential Analyzer)命名的,这种数字微分分析器是早期用于微分方程数字仿真的机电设备。因此直线满足下面的微分方程:

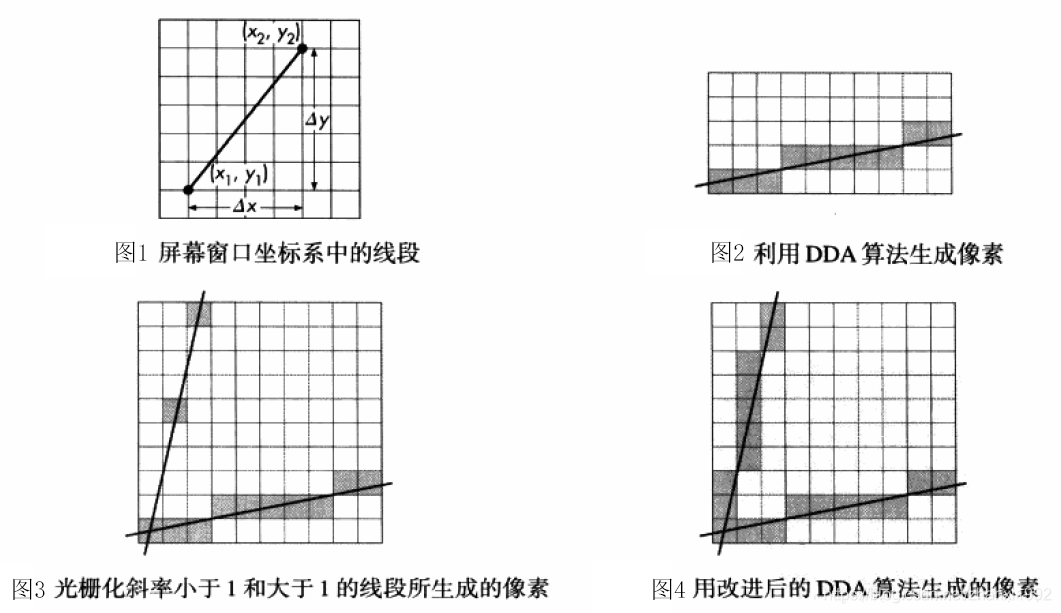

假定线段的两个端点为
(
x
1
,
y
1
)
(
x
2
,
y
2
)
(x_1, y_1) (x_2, y_2)
(x1,y1)(x2,y2),那么有
因为像素的坐标是整形,当斜率小于1时,将
x
x
x 代入,得到
y
y
y 四舍五入后,可以得到一个比较理想的结果(如 图2 所示),当斜率大于1时,得到一些不连续的点,这显然不是我们想要的结果。前面我们使用
x
x
x 去寻找一个合适的
y
y
y,反过来我们可以用
y
y
y 去寻找一个合适的
x
x
x,将
y
y
y 代入计算得到
x
x
x 的值,最终优化后的效果如 图 4 所示。
// DDA 伪代码
for(ix = x1; ix <= x2; ix++)
{
y += m;
// round 为四舍五入取整函数
write_pixel(ix, round(y), line_color);
}
这里引进了积分增量的思想,将原本的乘法转换为加法,大大提升了运算效率。
