目录

1. 安装PCAN驱动

2. 安装PCAN-Explorer 5

3. 如何配置PCAN的波特率

4. 如何使用PCAN-Explorer

5. 如何保存总线数据

6. 如何转换trc文件格式

1. 安装PCAN驱动

        将PCAN硬件设备连接到电脑的USB端口上，安装卖家提供的驱动程序。如果卖家没有提供驱动程序，可以访问PCAN官方网站（https://www.peak-system.com）下载最新的驱动程序。安装驱动时，建议按照程序的默认设置进行安装。

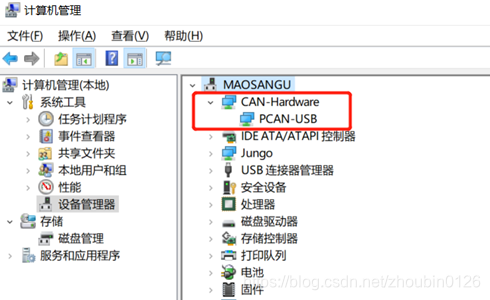

        驱动程序安装完成后，可在设备管理器中查看，检查驱动安装是否正确。

2. 安装PCAN-Explorer 5

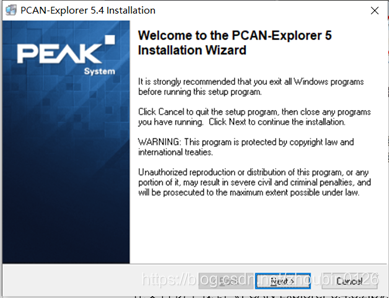

        安装卖家提供的PCAN Explorer 5程序，根据提示操作直到安装完成。

        安装过程中或者安装完成后，会提示提供license文件，根据提示加载卖家提供的license文件，即可获得软件授权。

3. 如何配置PCAN的波特率

        PCAN-Explorer安装完成后，在开始菜单找到“PCAN Nets Configuration”，对PCAN进行配置。
